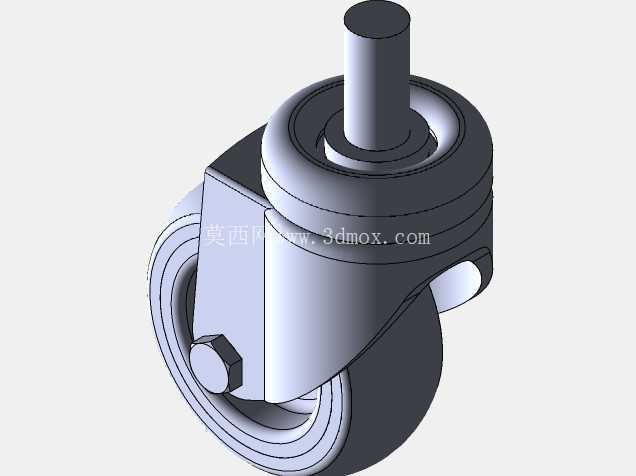

带安装立柱的水平调节支撑脚轮结构

　　这款带立式安装柱的脚轮结构，核心适配家具、轻型工装架、小型设备机柜的移动与定点支撑需求，日常场景中常见于办公椅、可移动餐边柜、实验室小型仪器台、车间轻型物料周转架的底部安装，解决固定支脚无法灵活移位、普通纯滚动脚轮停放时易滑移的痛点。从结构设计逻辑来看，整体采用滚轮与支撑座集成的布局，顶部的圆柱安装段为插装式结构，适配家具腿、设备支脚底部的预制安装孔，无需额外焊接法兰盘，安装时直接插入对应孔径的支脚孔位，通过侧部紧定螺钉或者过盈配合即可完成固定，相比平板式安装脚轮，这种插装结构更适配圆管类支脚，不会出现平板安装与圆管支脚贴合不严、连接松动的问题。

　　滚轮部分采用圆弧面轮体设计，轮缘做了圆角过渡，滚动过程中与地面接触为线接触转面接触的形式，既可以在瓷砖、木地板、环氧地坪等常见室内地面顺畅滚动，也不会因为轮缘棱角刮伤地面涂层，轮体内部集成了转动轴承，滚动阻力小，推动满载的柜体或者设备时不会出现卡滞、异响的问题。支撑座部分采用半包式结构包裹滚轮上部，一方面可以避免滚动过程中毛发、碎屑卷入轮轴造成卡滞，另一方面侧部预留的调节结构可以实现支撑高度的微调，当设备或者家具移动到指定位置后，通过调节支撑块的伸出高度，可以让滚轮脱离地面，由支撑块直接接触地面承担载荷，此时整个架体不会因为外力碰撞出现滑移，相比带刹车的普通脚轮，这种支撑式结构的承重能力更强，长期停放时不会因为滚轮橡胶蠕变出现高度下沉、架体倾斜的问题。

　　从安装边界尺寸来看，顶部安装柱的直径适配常规20-30mm内径的圆管支脚，安装柱的有效插入长度控制在40mm左右，既保证足够的连接强度，也不会因为插入过长穿透支脚影响外观；整体安装完成后，脚轮的总高度控制在80-100mm区间，不会过度抬升家具或者设备的整体高度，避免出现重心过高稳定性下降的问题；滚轮直径控制在50mm左右，兼顾滚动灵活性与整体结构紧凑性，轮体宽度设置为20mm，单轮额定承重可以达到50kg，四个脚轮配套使用时可以满足200kg以内的轻型设备、家具的承载需求。

　　结构细节上，轮架部分采用一体成型的金属支架，连接位置没有多余的拼接焊缝，整体结构强度高，长期承受交变载荷也不会出现支架开裂的问题；轮轴位置采用防尘密封设计，日常使用无需定期加注润滑脂，维护成本低；侧部的调节旋钮采用外露式设计，不需要额外工具就可以手动完成支撑高度的调节，操作便捷。在实际选型应用中，需要注意安装支脚的底部孔径与安装柱的配合公差，过松容易使用过程中脚轮脱落，过紧则会造成安装困难，一般推荐采用H7/k6的过渡配合，既保证连接强度，也方便后期损坏时拆卸更换；如果应用在有轻微腐蚀性的环境比如实验室操作台，可以选择表面做喷塑处理的支架版本，避免长期接触腐蚀性介质出现锈蚀；如果是应用在经常需要移动的场景，可以适当选择轮体硬度稍高的尼龙材质版本，滚动阻力更小，如果是应用在实木地板等需要保护地面的场景，可以选择包胶轮体版本，避免压痕产生。
