带键槽螺纹段阶梯传动轴三维设计

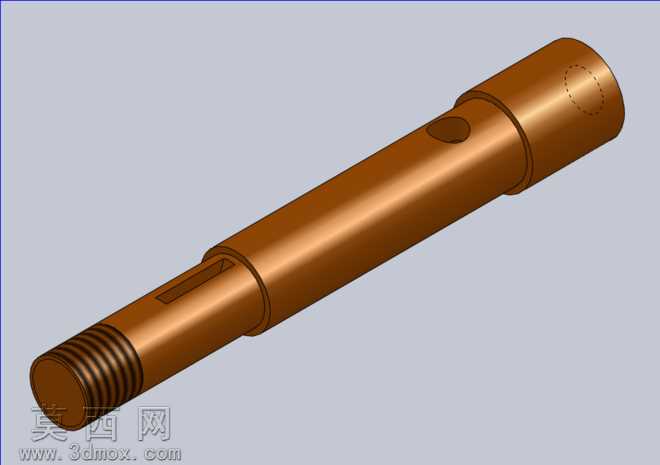

本作品为一款阶梯式传动轴的三维参数化模型，建模过程依托主流三维机械设计软件完成，全程采用自顶向下的设计思路，先梳理轴类零件的传动受力需求，再逐步细化各轴段的尺寸与结构特征。建模初始阶段先绘制轴的中心回转基准线，以旋转凸台特征生成轴的主体阶梯轮廓，按照装配需求依次划分出不同直径的轴段，从左端的螺纹安装段、键槽配合段到右端的轴承配合段、定位轴肩，各段直径与长度尺寸均严格遵循机械设计手册中轴类零件的规范比例，保证后续装配时与联轴器、齿轮、轴承等标准件的配合公差符合要求。模型的细节特征处理上，左端的外螺纹采用软件自带的螺纹特征命令生成，牙型与螺距匹配常用的普通三角螺纹标准，可直接用于后续的装配干涉检查；轴身的两处键槽分别采用拉伸切除特征制作，键槽的宽度、深度与圆角过渡均符合平键连接的国家标准，避免应力集中问题；右端轴段的定位孔采用异型孔向导特征生成，位置度与孔径参数满足销定位的装配需求。材质渲染阶段选用铜合金材质进行效果展示，通过调整材质的金属粗糙度、反射率与环境光参数，还原出金属轴件的真实质感，同时对轴肩处的过渡圆角、螺纹收尾处的退刀结构做了细节渲染强化，让模型的工艺特征更清晰直观。结构设计上充分考虑了轴类零件的加工工艺性，所有轴段的过渡位置均设置了合理的圆角或退刀槽，轴端做了倒角处理，既方便装配时的零件导入，也能减少热处理过程中的应力集中风险，各轴段的直径差控制在合理范围内，符合车削加工的走刀逻辑，无需额外的特殊加工工序即可完成实体生产。整个模型的特征树结构清晰，所有尺寸均做了参数化关联，后续可根据不同的传动功率、装配空间需求快速修改对应轴段的尺寸参数，适配不同的机械设备传动场景，可直接用于整机装配仿真、工程图导出以及数控加工编程参考。
