带多层嵌套环结构的万向节动画演示装置

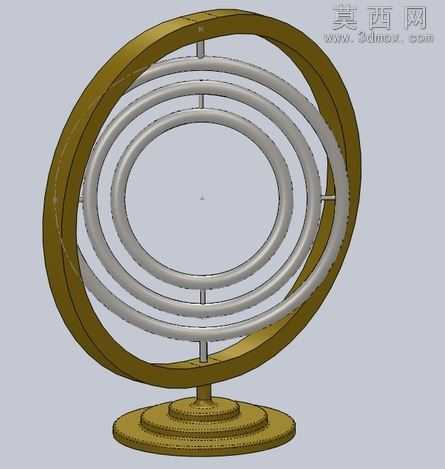

本作品是针对万向节传动特性打造的动画演示三维模型，整体采用多层嵌套环形铰接结构搭配底座支撑的设计方案，建模阶段以还原万向节多自由度转动的核心特性为核心思路，首先通过参数化草图绘制最外层支撑环、三层嵌套传动环以及中心基准环的截面轮廓，每一层环体都预留了铰接轴的安装定位孔，相邻环体之间通过径向布置的短轴实现铰接，保证每一层环都可以相对于相邻环体绕铰接轴独立转动，最终实现整体结构多方向的角度偏转，还原万向节在不同轴夹角下的动力传递特性。材质设置上，外层支撑环与底座采用黄铜质感的金属材质，调整了金属粗糙度与反射参数，呈现出哑光金属的厚重质感，内部三层嵌套环采用银灰色钢材材质，适当提高材质光泽度，与外层黄铜材质形成清晰的视觉区分，铰接短轴采用亮面金属材质，突出铰接部位的结构细节。底座采用三层阶梯式圆盘结构，最上方设置支撑柱与最外层环体底部铰接，保证整个环组可以绕竖直方向转动，进一步拓展了整体结构的转动自由度。动画制作阶段重点模拟了机械摩擦的阻尼效果，为每一处铰接副设置了合理的摩擦系数与转动阻尼参数，避免环体转动过程出现无惯性的生硬滑动，让整个转动过程更贴近真实物理环境下的机械运动状态，转动过程中各层环体的联动逻辑严格遵循万向节的传动规律，能够直观展示不同输入角度下各环体的运动姿态，清晰呈现万向节在变角度传动过程中的运动特性。模型整体结构比例协调，各部件之间无干涉问题，渲染阶段采用柔和的环境光搭配定向补光，突出环体的曲面轮廓与金属材质质感，背景采用浅灰色纯色背景，避免多余元素干扰结构展示，能够清晰呈现每一层环体的结构形态与铰接位置，既可以作为万向节传动原理的演示教具使用，也可以作为机械传动结构的参考设计素材。
