6.5英寸同轴低音扬声器结构设计

　　这款同轴低音扬声器的三维建模，核心围绕专业音频扩声场景的实际安装与声学需求展开，建模过程参考了原厂公开的产品外形参数与参考图像，还原了产品的实际装配逻辑与结构边界。从实际应用场景来看，这类6.5英寸同轴单元常应用于小型专业监听音箱、商用固定安装扩声系统、紧凑型线阵列模块以及家用高保真音箱中，同轴结构的核心优势是高低音单元的声学中心重合，能够有效改善离轴频响特性，减少不同频段声音到达听音者的时间差，提升声场定位的准确性。

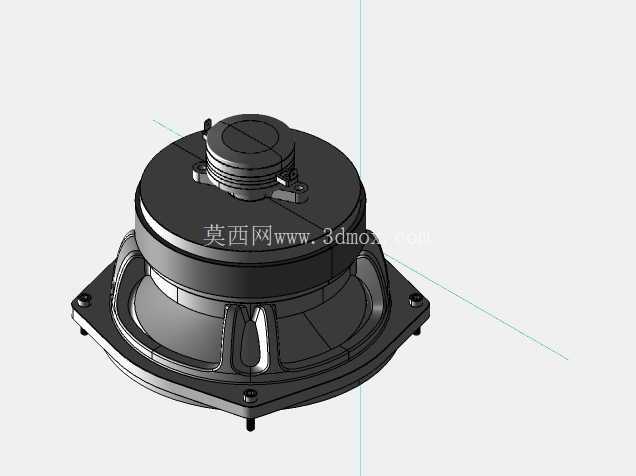

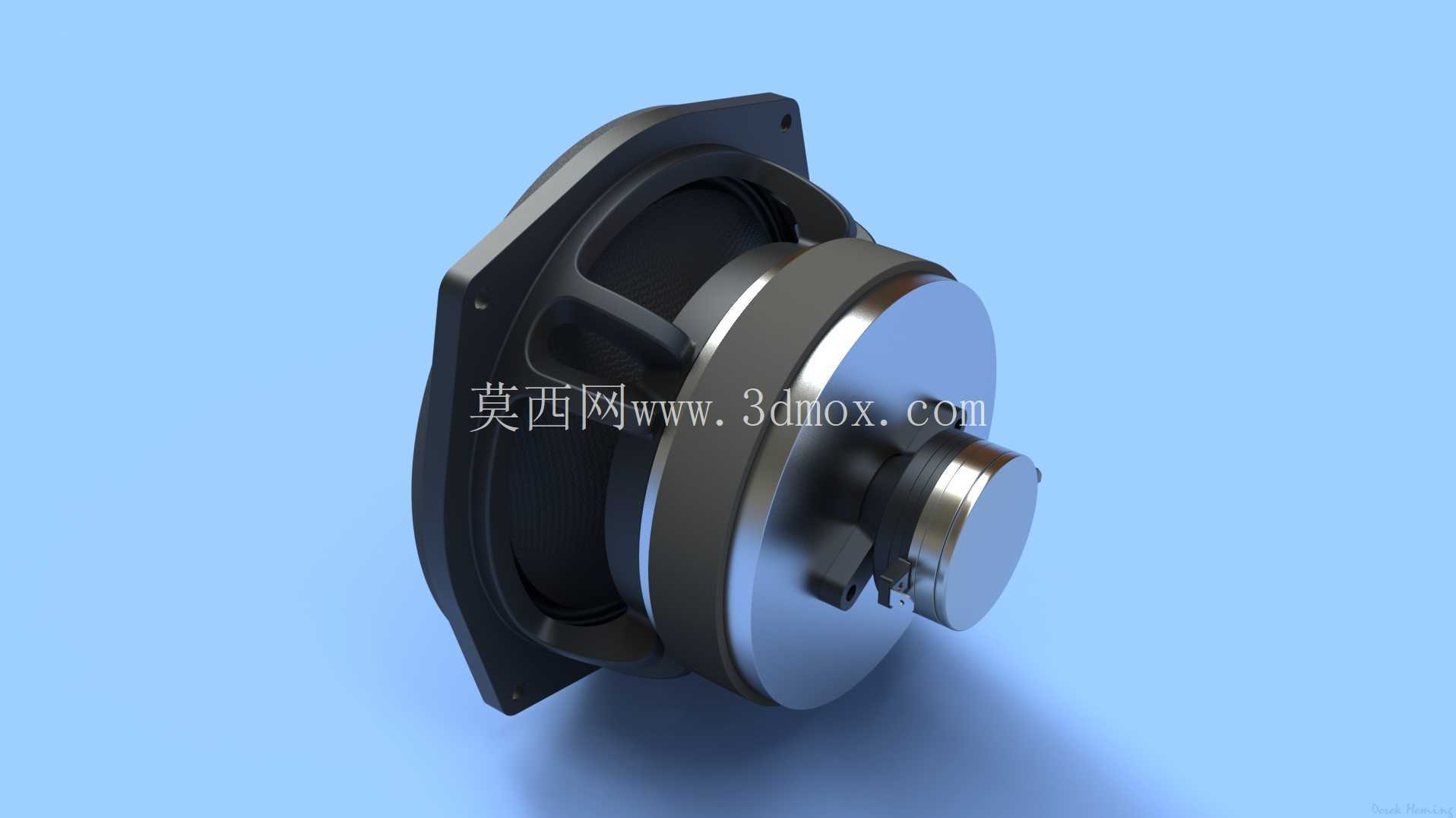

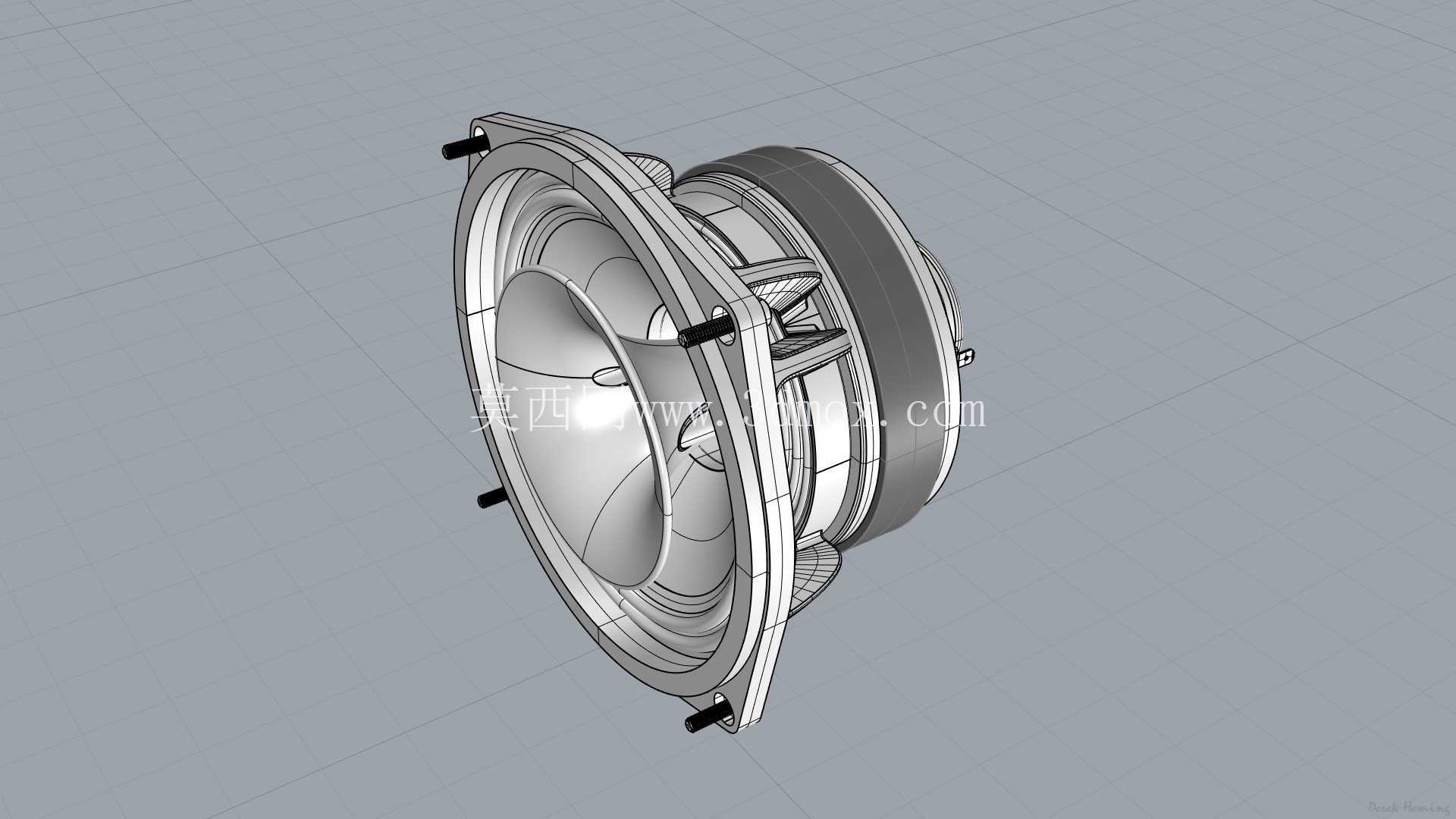

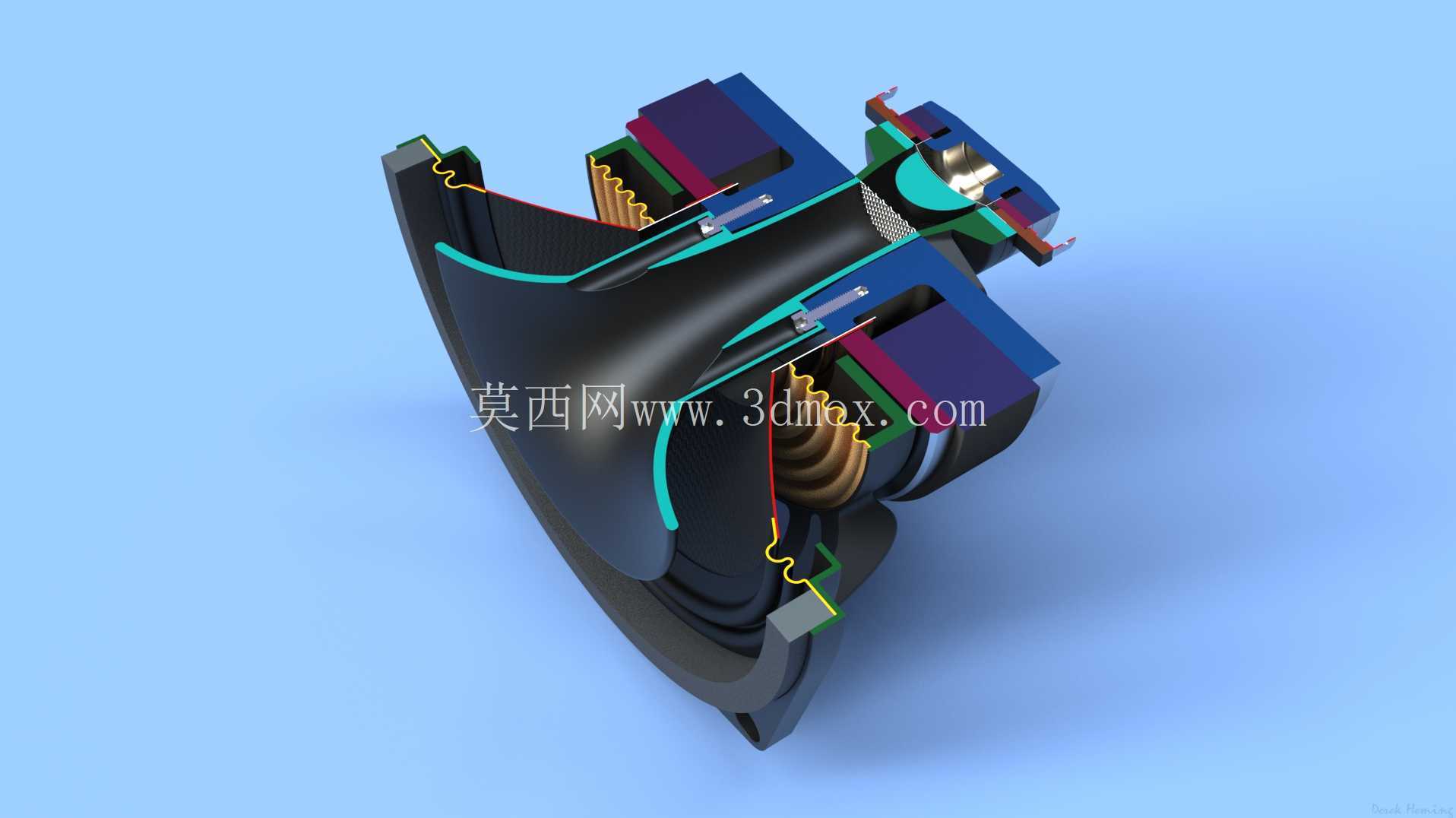

　　从结构设计思路来看，建模时优先还原了单元的安装边界：盆架采用带安装耳的一体化注塑+金属嵌件结构，四个安装孔的孔位间距、沉台深度都按照实际安装尺寸还原，方便设计人员直接将模型导入音箱箱体设计中，直接匹配开孔尺寸与安装间隙，避免后期装配时出现孔位错位、单元与箱体内部结构干涉的问题。磁路部分还原了外置式磁钢的结构尺寸，包括后盖板的厚度、磁钢的外径与高度、T铁的极芯尺寸，这些参数直接关系到单元的磁隙宽度与磁通量，也决定了箱体内部需要预留的磁钢避让空间，避免磁钢碰触箱体内部的吸音棉或者接线结构。

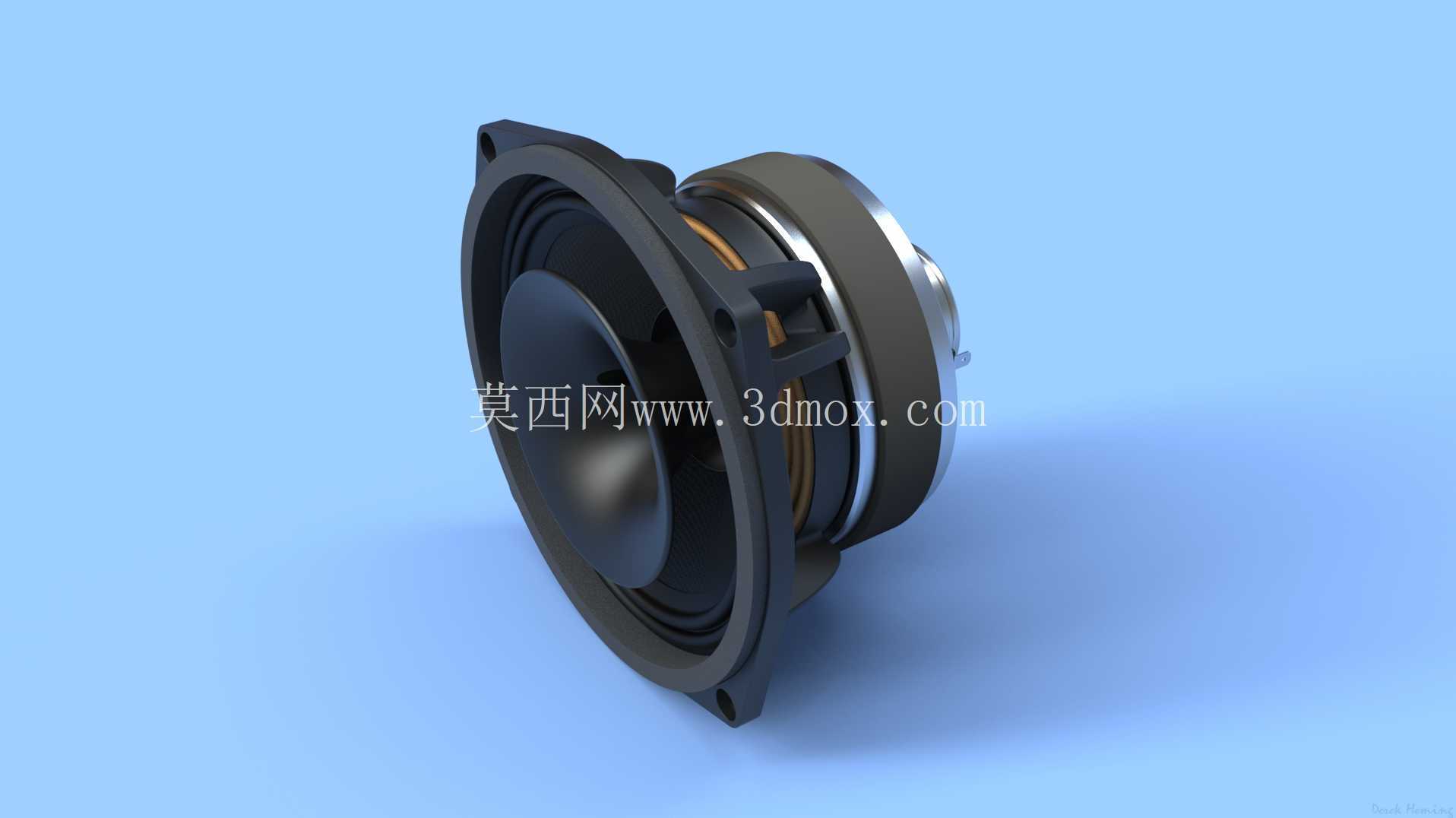

　　振膜部分采用了复合纸盆加橡胶折环的结构，折环的波纹高度、振膜的锥度都按照实际产品的比例还原，弹波的支撑结构、音圈的绕线宽度也做了对应呈现，虽然内部音圈骨架、引线等细节做了合理的工程化简化，但整体的外部装配尺寸、外露结构的形位公差都符合实际产品的规格，能够满足箱体结构设计、安装干涉检查、渲染效果图制作的需求。单元的接线端子位于磁路侧方，建模时还原了端子的凸起高度与接线方向，方便设计人员提前规划音箱内部的走线空间，避免接线时端子被箱体结构遮挡。

　　从功能特性来看，这类同轴单元将高音单元集成在低音振膜的中心位置，不需要额外的高音安装面板，能够有效缩小音箱的前障板尺寸，减少障板衍射对音质的影响，同时单元的整体深度控制在同尺寸单元的常规范围内，适合紧凑型箱体的设计需求。盆架上的散热开孔结构也做了还原，这些开孔能够帮助音圈工作时产生的热量快速散出，提升单元的功率承载能力，建模时保留了这些开孔的位置与尺寸，方便后续做热仿真或者声学仿真时提取准确的结构特征。整个模型采用英寸作为单位，和海外专业音频厂商的常规单位标注习惯一致，设计人员在导入模型时不需要额外做单位转换，就能直接匹配英制单位的箱体设计图纸，减少单位换算带来的尺寸误差。
