工业流体输送用柱塞式注射构件结构设计

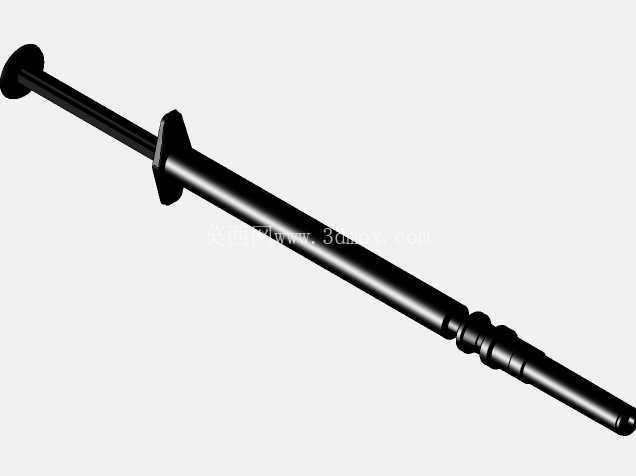

　　该柱塞式注射构件主要面向小流量高精度流体定量输送场景，常见于实验室微量试剂加注、小型液压回路压力传递、精密点胶设备的供料末端等工况，核心作用是通过推杆的轴向直线位移，改变容腔容积实现流体的吸入与定量压出，可适配低粘度油品、化学试剂、粘接胶体等多种无硬质颗粒的流体介质。从结构设计逻辑来看，整体采用同轴直杆布局，核心分为按压端、限位凸缘、长杆主体、密封段、出液端五个功能区段，按压端做了大直径圆盘设计，增大手部或驱动件的接触面积，避免施力时出现应力集中打滑的问题，同时圆盘边缘做了小圆角过渡，去除锐边防止操作划伤。

　　限位凸缘的位置经过行程匹配设计，当推杆推至行程终点时，凸缘会与配套筒体的端面贴合，起到硬限位作用，避免推杆过度推送导致密封件超出容腔造成损坏，同时凸缘的直径略大于筒体内径，可在装配时起到初步定位作用，防止推杆从筒体非操作端脱出。长杆主体采用等直径圆杆结构，表面做了低粗糙度处理，减少与筒体内壁导向段的滑动摩擦阻力，长杆的长径比经过校核，在满行程伸出状态下，杆体的径向挠度控制在允许范围内，避免推送过程中出现卡滞、偏磨的问题，保证运动的同轴度。

　　靠近出液端的多段环形槽结构是密封安装位，可适配O型密封圈或者组合密封件，通过多道密封的配合，实现容腔与外部的压力隔离，保证压出流体时不会出现内泄漏，保证定量输送的精度，密封槽的槽宽、槽深都按照常用密封件的安装尺寸设计，可直接采购标准密封件进行装配，无需定制非标密封件降低维护成本。出液端做了锥面过渡设计，减小流体进入出液通道时的阻力，避免流体在端面残留造成每次输送的剂量误差，同时锥面结构可在推杆复位时减少流体的夹带，提升重复输送的一致性。

　　安装边界方面，该构件需要配套对应内径的圆柱形筒体使用，筒体的内径与杆体密封段的尺寸公差采用H7/f6的间隙配合，既保证滑动顺畅，又能给密封件留出合适的压缩量，整体行程长度可根据实际输送容量需求调整杆体长度与凸缘位置，安装时无需额外的导向附件，依靠筒体自身的内孔即可实现全程运动导向，整体结构没有复杂的异形曲面，加工工艺性好，杆体可采用圆棒料直接车削加工成型，后续经过表面硬化处理即可提升耐磨性能，延长构件的使用寿命。在实际选型应用时，可根据输送流体的化学特性选择杆体的材质，输送腐蚀性介质时可选用不锈钢或者工程塑料材质，普通工况下采用45号钢表面镀铬即可满足使用要求，密封件则根据介质兼容性选择丁腈橡胶、氟橡胶等不同材质，适配不同的工作环境。
