便携笔式数据存储驱动器结构设计

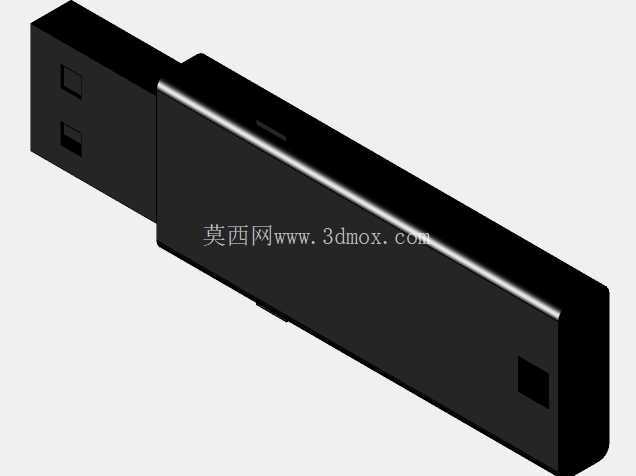

　　这款笔式驱动器的结构设计，核心围绕便携移动存储场景的实际使用需求展开，日常办公中跨设备传输文档、工程图纸、小型程序包时，这类直插式存储设备不需要额外线材，即插即用的特性能够大幅降低跨设备数据交互的准备成本，在工业现场调试设备时，也常用来存储设备配置参数、固件升级包，避免携带体积更大的外接存储设备挤占工具包空间。从结构设计逻辑来看，整体采用长条形笔式轮廓，外壳做了等截面直边处理，没有多余的外凸结构，日常放在工装口袋、笔袋甚至衬衫口袋中都不会产生突兀的硌触感，外壳边缘做了极小的倒角过渡，既不会因为锐边划伤衣物或皮肤，也保留了整体利落的直线型外观风格。接口端采用标准USB公头结构，设计时严格遵循通用USB接口的尺寸规范，公头部分的伸出长度、金属触点的排布位置、外壳的限位台阶尺寸都匹配通用接口的公差要求，插入电脑、工控机、嵌入式设备的USB母座时，能够保证插接到位，不会出现尺寸干涉导致的插接过紧或接触不良问题，接口根部做了加厚的过渡结构，日常插拔过程中这个位置是应力集中的高发区域，加厚处理能够提升接口与主体外壳连接位置的结构强度，避免多次插拔后接口出现松脱、歪斜的问题。

　　主体外壳采用上下扣合的装配结构，扣合位置的止口做了错位设计，装配后接缝均匀细小，既能够保证内部PCB板、存储芯片、外围电路的防护效果，避免日常使用中灰尘、飞溅的液体从接缝位置进入内部损坏电路，也不需要额外的外露固定螺丝，保持外壳外观的整体性。外壳表面做了哑光质感的处理，日常手持插拔时能够增加摩擦力，避免手滑导致设备掉落，同时哑光表面不容易残留指纹和划痕，长期使用后外观不会出现明显的光泽不均问题。尾部位置设计了小型的内凹标识区域，可以用来粘贴区分标识，在多人共用办公设备、多台同型号驱动器同时使用的场景下，能够快速区分不同用途的设备，避免拿错导致数据混淆。

　　从安装边界尺寸来看，整体截面尺寸控制在普通书写笔的截面范围内，长度比常规签字笔更短，插入设备USB接口后，外伸的长度不会过多超出设备表面，在相邻USB接口间距较小的工控机、笔记本电脑上使用时，不会遮挡旁边的接口，避免因为设备体积过大挤占相邻接口的使用空间。内部腔体的尺寸设计预留了足够的电路安装空间，能够容纳标准尺寸的存储芯片与主控电路板，腔体内部设置了两个小型的定位筋，装配电路板时可以直接顺着定位筋滑入到位，不需要额外打胶固定，既提升装配效率，也能避免后期维修拆解时出现胶层残留难以清理的问题。

　　接口端的金属屏蔽壳与外壳之间做了限位卡槽配合，装配时金属屏蔽壳卡入卡槽后不会出现轴向窜动，插拔过程中金属外壳的受力能够直接传递到主体外壳上，不会将作用力直接传导到内部电路板的焊盘位置，降低长期使用后焊盘脱焊的故障概率。整体结构没有设计多余的活动部件，比如伸缩式接口、旋转保护盖这类结构，虽然这类结构能够在不使用时保护接口，但长期使用后活动部件容易出现磨损松脱、卡扣断裂的问题，这款笔式设计直接采用外露接口搭配独立保护帽的形式，保护帽通过过盈配合套在接口端，拔插力度适中，既不会轻易脱落，也不会因为过紧导致难以拔出，保护帽内部做了软胶衬垫，套上后能够完全包裹金属接口部分，避免口袋中的灰尘、金属碎屑接触到接口触点造成氧化或接触短路。
