船用0.25英寸不锈钢固定垫眼结构

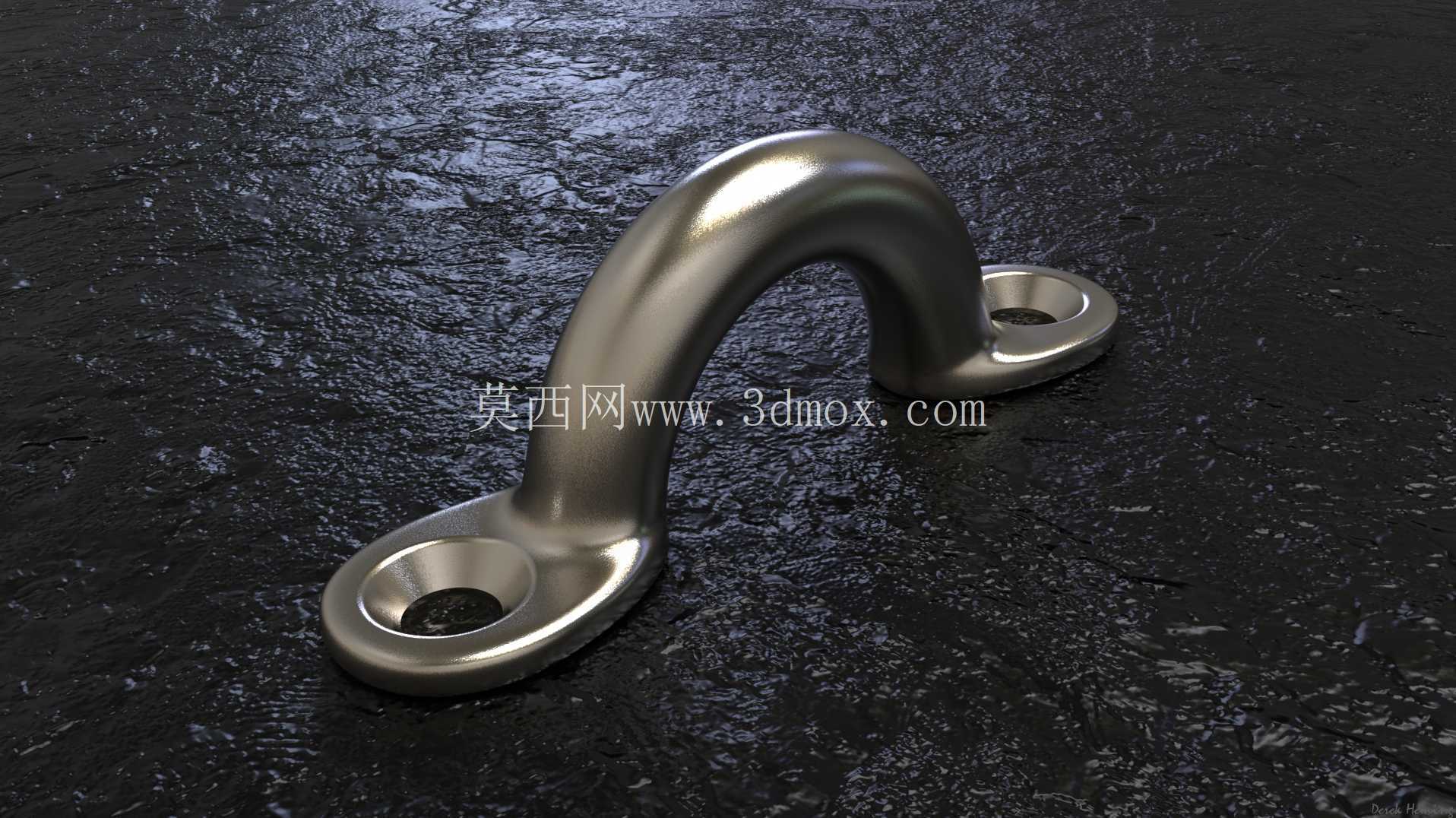

　　这款不锈钢垫眼是船舶舾装系统里常用的小型受力固定件，主要应用在小型游艇、作业艇的甲板、舱壁区域，用来作为绳索、缆绳、绑扎带的固定挂点，承担系泊固定、货物绑扎、索具导向的受力作用，也可在户外临海设施、幕墙拉索固定场景作为配套受力连接件使用。从结构设计来看，整体采用一体化弯制成型的拱形桥结构，两端设置带沉孔的圆形安装法兰，沉孔结构可以让安装螺钉的头部完全埋入法兰平面内，避免突出的螺钉头刮蹭磨损绳索，也能减少安装后突出结构带来的勾挂风险，拱形的桥身部分做了大圆弧过渡处理，没有尖锐棱角，绳索穿过或挂接时不会因为棱角切割出现纤维断裂的情况，能有效延长配套绳索的使用寿命。

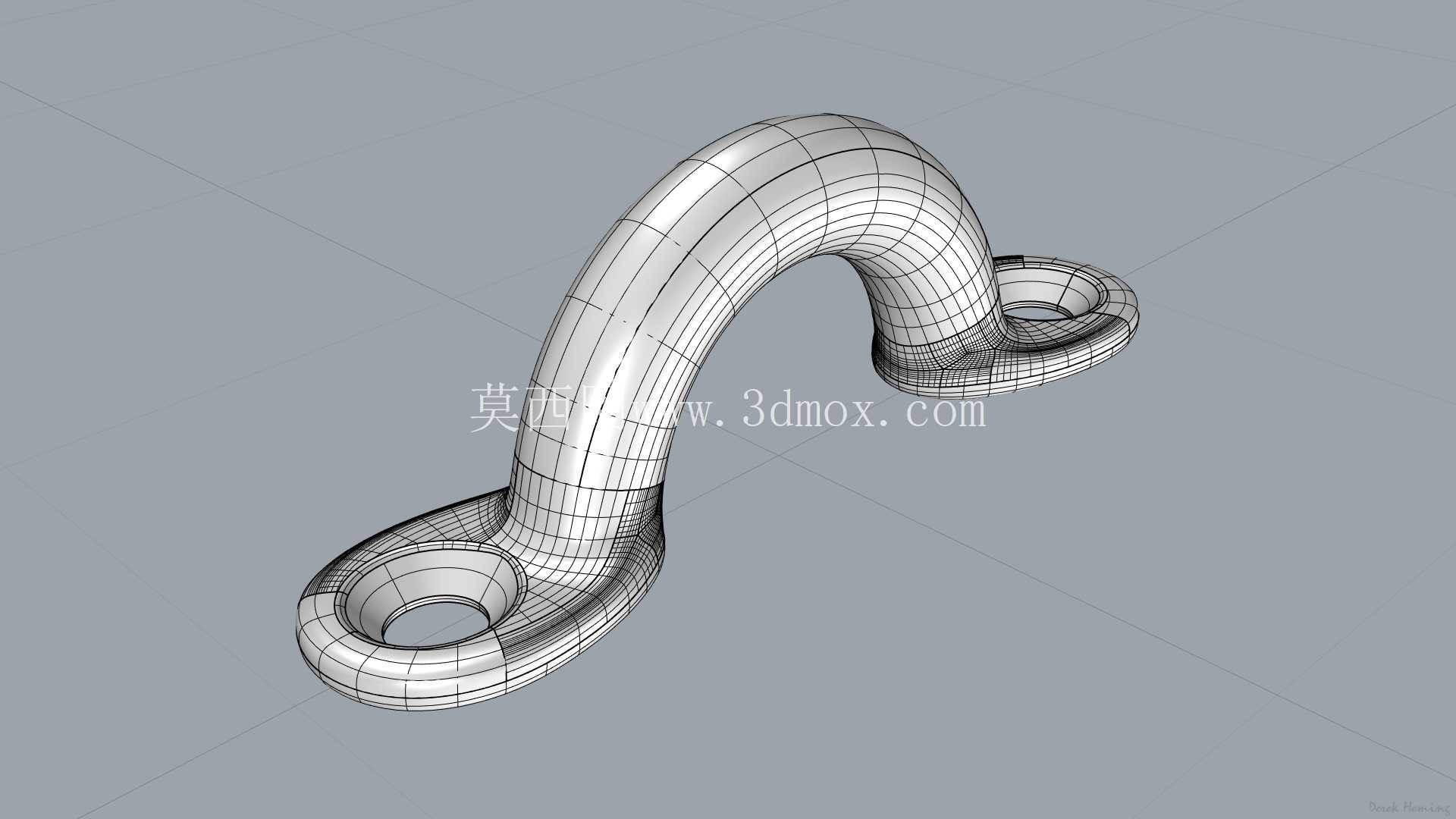

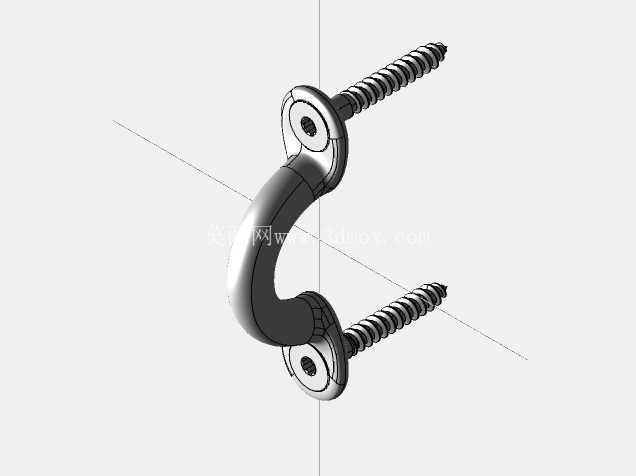

　　尺寸参数上，配套杆径为0.25英寸，两个安装孔的中心距为1.5英寸，适配6号规格的安装螺钉，安装时需要注意安装基面的平面度，若安装在曲面舱壁上需要额外增加适配垫片，保证两个法兰面完全贴合安装基面，避免单侧受力导致安装松动或者部件变形。建模过程中采用细分曲面建模方式处理桥身的过渡曲面，保证曲面顺滑无折痕，还原实际加工后的金属表面质感，安装孔的沉头深度按照6号螺钉的头部尺寸做了匹配设计，既保证螺钉头可以完全沉放，也不会因为沉孔过深削弱法兰位置的结构强度。

　　实际选型使用时，需要根据挂接绳索的额定破断拉力匹配对应安装螺钉的强度等级，安装时建议在法兰与安装基面之间增加密封垫片，既可以防止海水渗入安装缝隙造成基面腐蚀，也能起到一定的防松作用，长期在高盐雾环境下使用时，该不锈钢材质的部件可以耐受常规海洋环境的腐蚀，不需要额外做表面防腐处理，日常维护仅需检查安装螺钉的紧固状态以及桥身位置是否出现受力变形即可。这类小型固定件虽然在整套舾装系统里占比很小，但直接关系到索具固定的可靠性，设计时的圆弧过渡、沉孔深度、孔位间距这些细节都会直接影响实际使用的安全性与寿命，建模时对这些细节的还原度也会影响后续装配校验、安装模拟的准确性。
