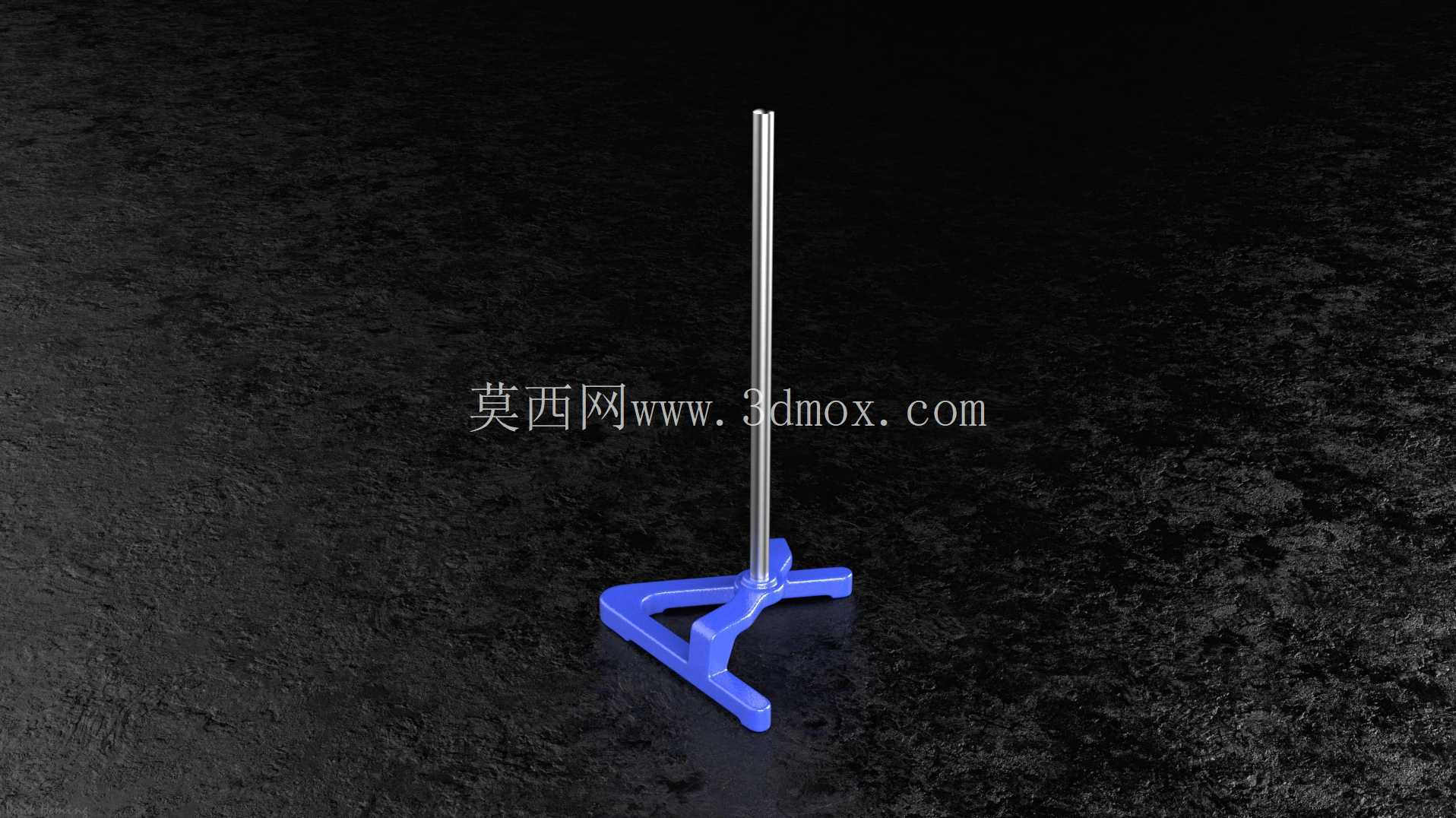

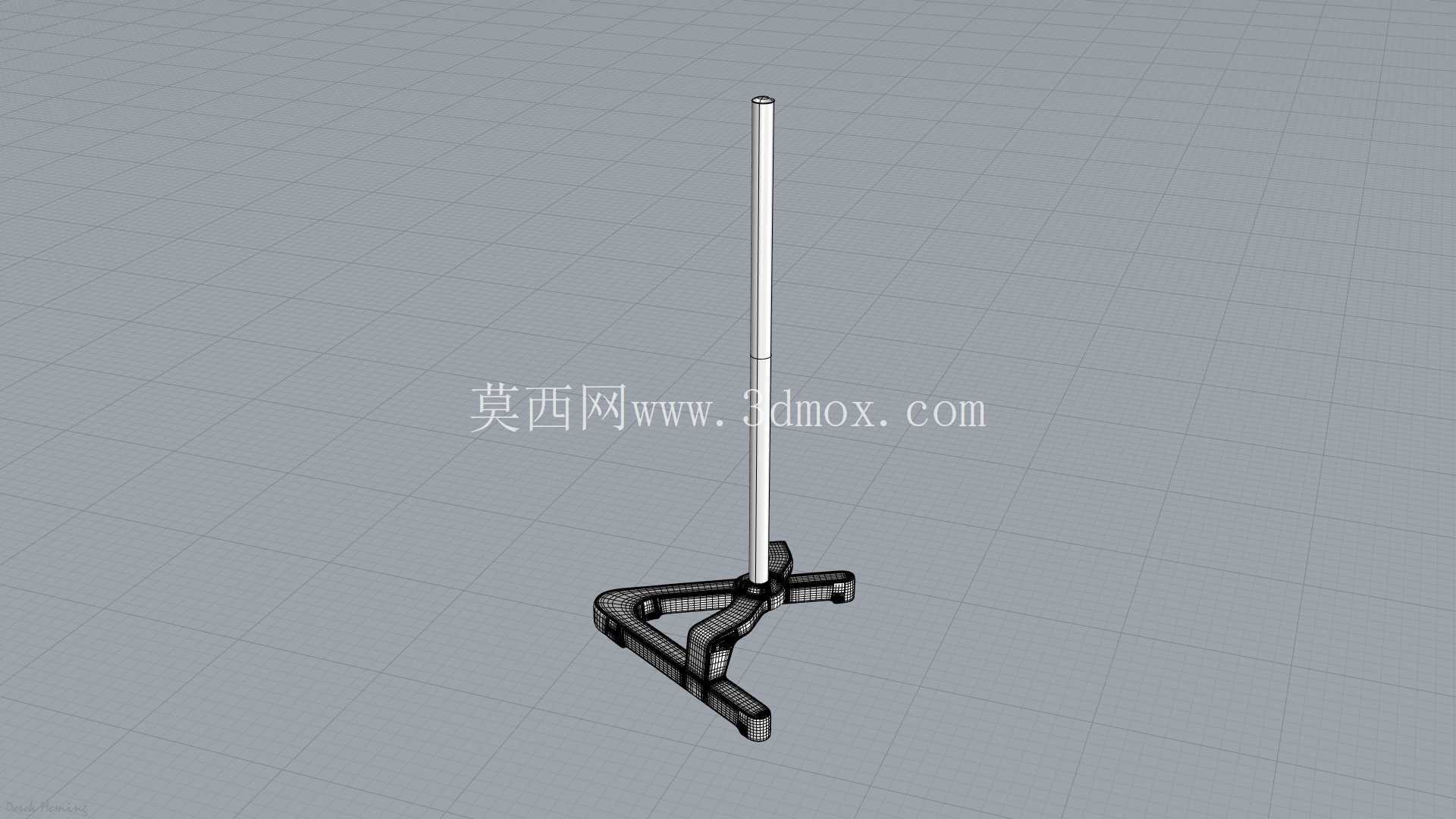

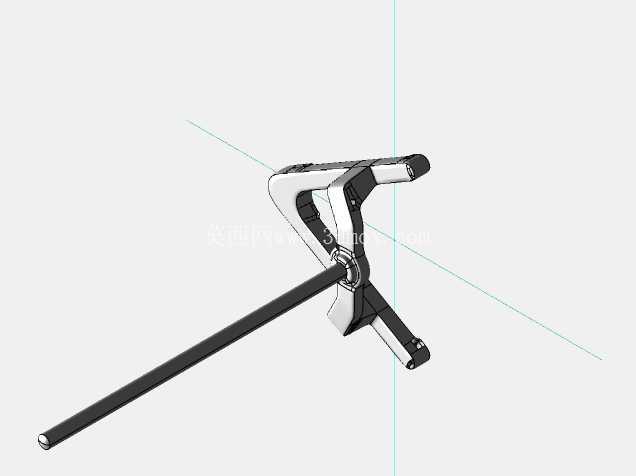

实验室三脚支撑金属立杆支架底座结构

　　这款三脚式支架底座主要面向实验室理化实验、小型工装夹持场景设计，区别于常规圆形铸铁底座，三脚支撑结构在占用更少台面空间的前提下，能提供更优的抗倾覆力矩，适配19-60cm长度的金属立杆安装，可搭配铁架台夹具、滴定管夹、冷凝管夹等多种实验夹持配件使用，满足常规化学滴定、蒸馏装置搭建、小型实验件固定等场景的支撑需求。从结构设计逻辑来看，底座采用三角放射式支脚布局，三个支脚呈120°均匀分布，单支脚长度控制在7-18cm区间，整体底座外轮廓最大尺寸适配常规实验台摆放边界，不会过多占用实验操作台面空间，支脚末端做了圆弧过渡处理，避免尖锐边角划伤实验台面或是磕碰操作人员。

　　底座与立杆的连接部位采用一体式铸造成型的安装凸台，凸台内部加工有与金属立杆适配的安装孔，孔位公差控制在合理区间，既保证立杆插装后的同轴度，避免立杆倾斜影响实验装置的安装精度，又能保证立杆拆装的便捷性，无需额外工具即可完成立杆的插拔更换。底座材质选用铸铁材质，依靠自身重量提供足够的压重，当立杆上挂载的实验装置存在偏心载荷时，铸铁底座的自重配合三脚支撑的受力布局，可将整体结构的重心控制在底座支撑面范围内，避免装置侧翻。支脚的截面采用梯形变截面设计，靠近中心安装凸台的位置厚度更大，向支脚末端逐渐收薄，在保证整体结构强度的前提下尽可能减少不必要的材料消耗，同时让底座的重心更贴近台面，进一步提升放置稳定性。

　　底座底面做了平面度处理，三个支脚的底面处于同一水平面，放置在平整台面上不会出现晃动，部分使用场景下也可在支脚底面粘贴防滑胶垫，进一步提升与光滑台面的摩擦力，避免实验过程中装置移位。这类支架底座除了实验室场景外，也可作为小型检测工装的支撑底座使用，搭配不同的夹持配件可完成小型传感器、待测零件的固定支撑，适配多类轻型工装的搭建需求，整体结构没有多余的复杂特征，铸造工艺性好，量产时成品率高，日常使用过程中耐磕碰、耐腐蚀，可适配实验室常见的弱酸碱环境，长期使用不易出现结构变形。立杆安装孔的深度经过匹配设计，可保证立杆插装后不会出现晃动，当立杆挂载重量在额定范围内时，整体结构的挠度控制在实验允许的精度范围内，不会因为立杆变形影响实验操作或是检测结果。
