带螺钉压紧螺母的面板模块连接结构

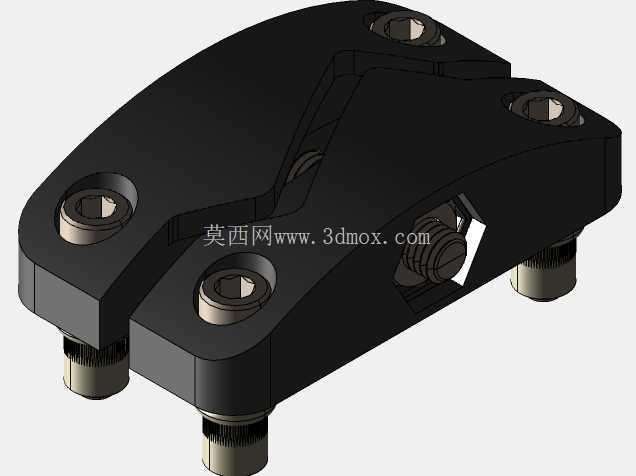

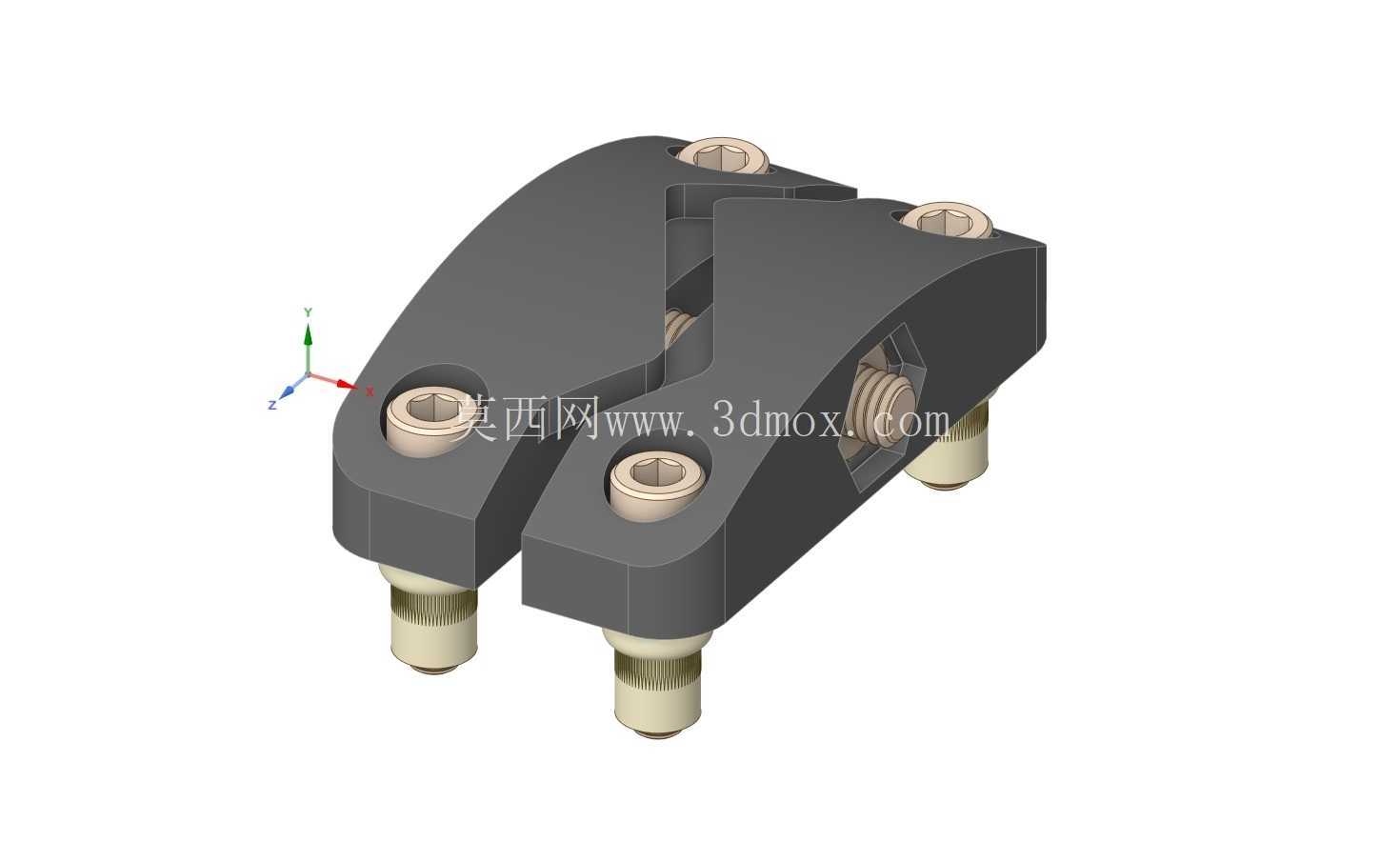

　　这类面板模块连接器多用于工业控制柜、测试仪器面板、模块化机电设备的面板走线与模块固定场景，核心作用是实现面板侧功能模块的快速装拆与可靠压紧，避免设备运输、运行振动过程中模块松脱、接触不良的问题。从结构设计来看，主体采用对称双夹块构型，两个夹块通过内置的连接螺钉实现开合与夹紧动作，夹块下端的带螺纹柱体用于穿过面板预留安装孔，配合下端的压紧螺母完成整个连接器在面板上的固定，上端的内六角螺钉则用于调整夹块的夹紧力度，适配不同厚度的插入式功能模块。

　　设计过程中优先考虑了安装操作的便捷性，所有锁紧操作都可以通过标准内六角扳手完成，不需要特殊工装，夹块与模块接触的面做了防滑纹理处理，增大接触摩擦力的同时不会刮伤模块外壳，避免长期夹紧后出现模块表面压溃的问题。安装边界方面，夹块合拢后的整体宽度适配标准19英寸机柜面板的模块安装间距，下端安装柱的中心距匹配市面主流面板模块的固定孔位，不需要额外对面板进行扩孔或二次加工，压紧螺母的旋合行程预留了足够的调节量，可以适配1.5mm到6mm厚度范围的金属或非金属面板，夹块上端的螺钉头部做了沉头处理，安装完成后不会突出夹块上表面，避免与周边其他模块产生安装干涉。

　　实际使用时，先将两个夹块的下端柱体穿入面板对应孔位，从面板背面旋上压紧螺母但不锁死，将需要固定的功能模块插入两个夹块之间的卡槽，调整模块位置对齐面板标识后，先锁紧夹块上端的内六角螺钉让夹块抱紧模块，再从背面锁紧压紧螺母完成整个结构的固定，这种分步锁紧的设计可以避免模块安装错位，后期维护更换模块时只需要松开上端的夹紧螺钉即可抽出模块，不需要将整个连接器从面板上拆除，大幅降低了现场维护的工作量。夹块本体采用高强度工程塑料与金属嵌件结合的结构，螺纹受力部位全部采用金属嵌件，避免长期反复锁紧出现螺纹滑牙的问题，外露的金属部件都做了防锈处理，适配工业现场多尘、有一定湿度的使用环境，不会因为长期使用出现锈蚀卡死的情况。
