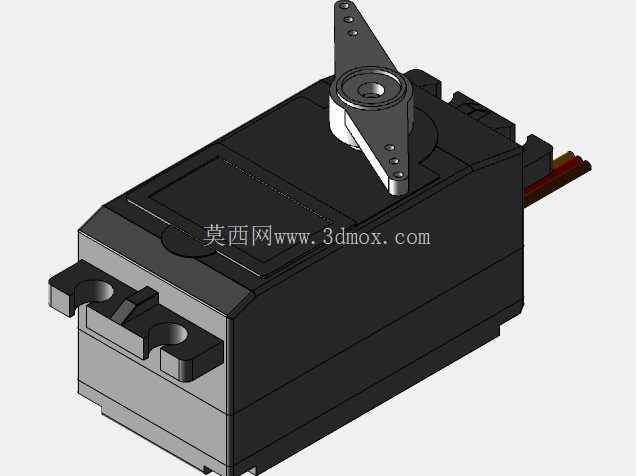

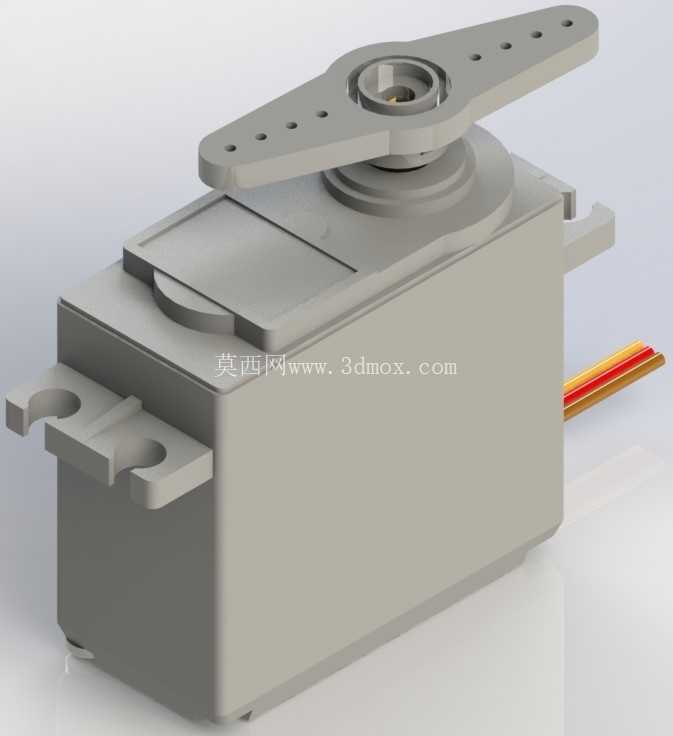

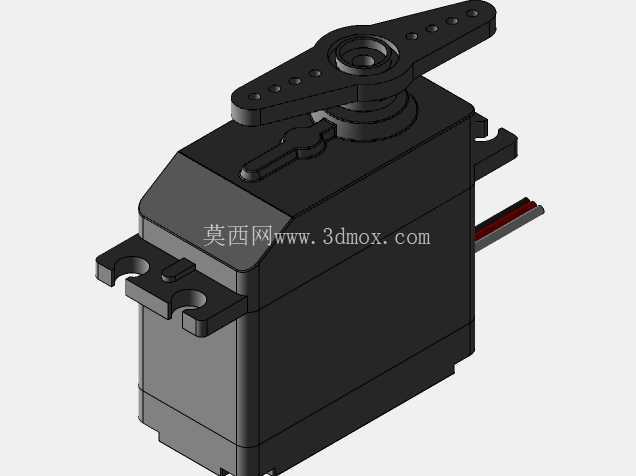

航模车模用模拟伺服舵机结构设计

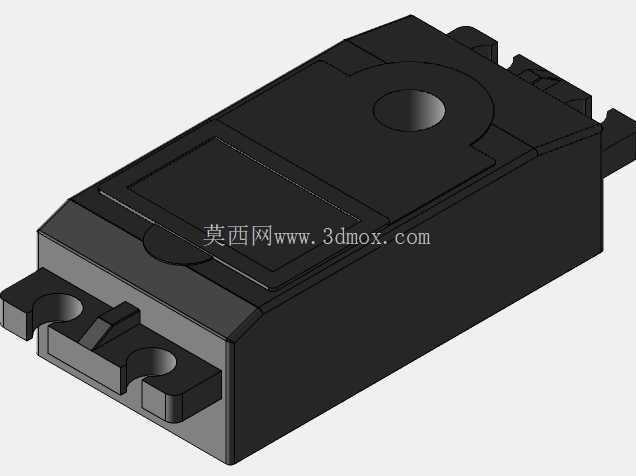

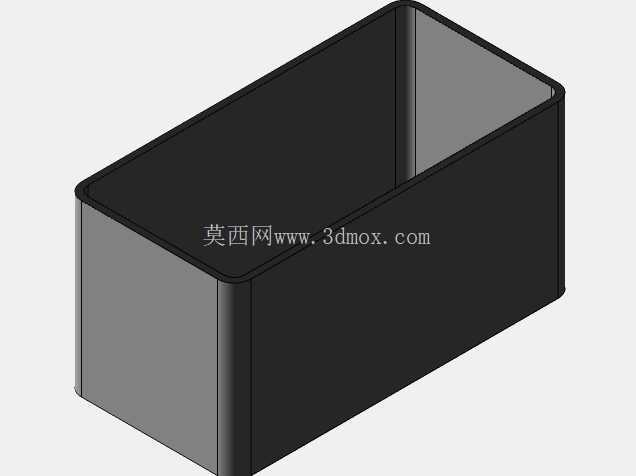

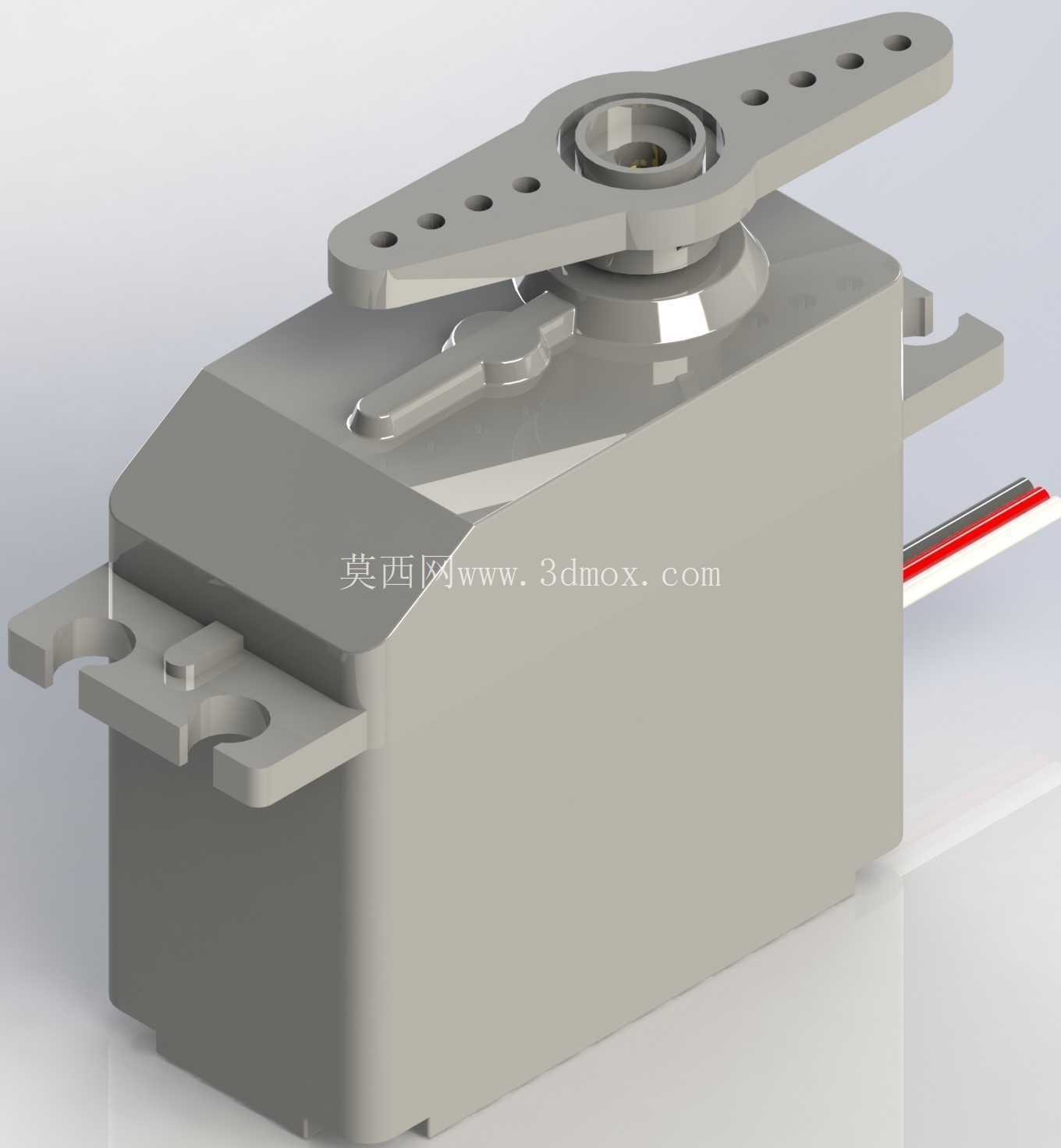

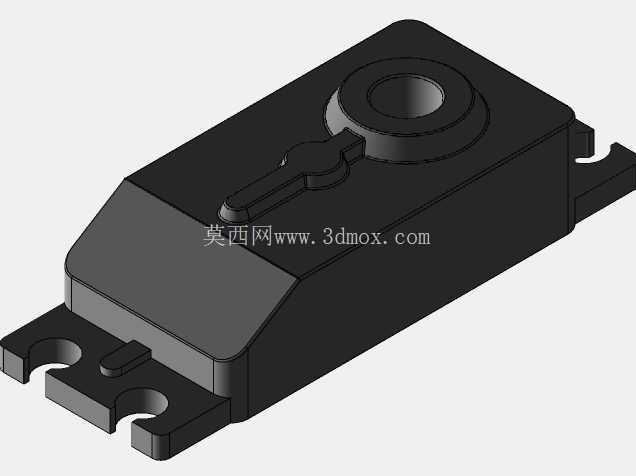

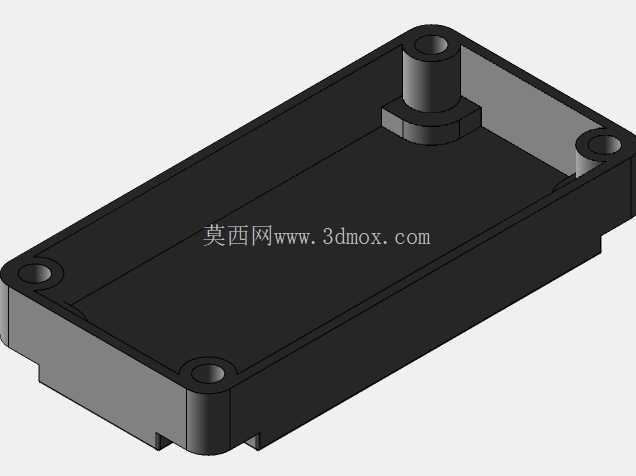

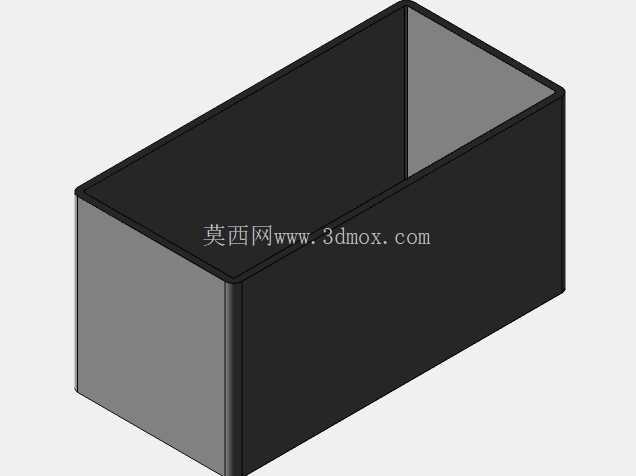

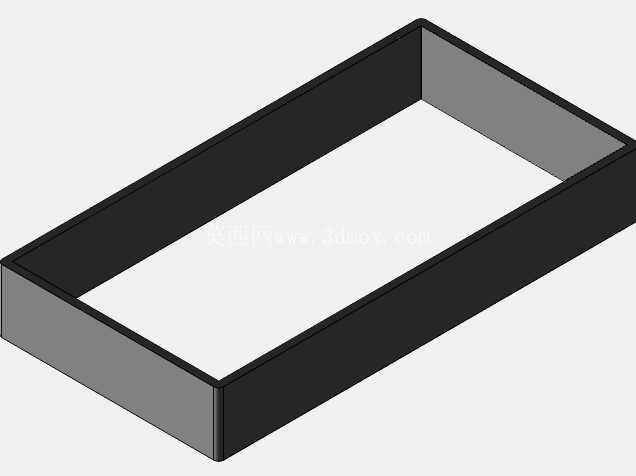

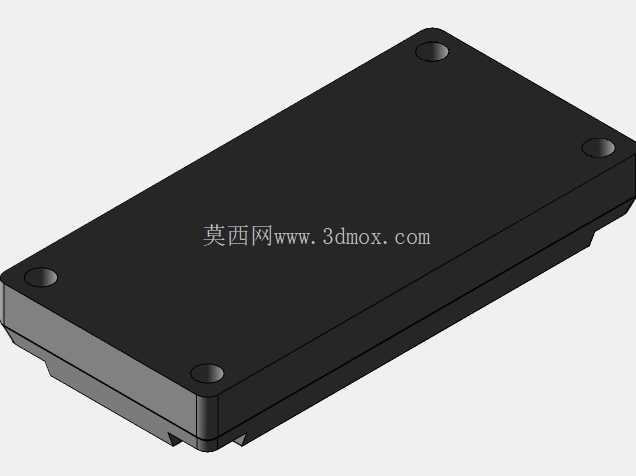

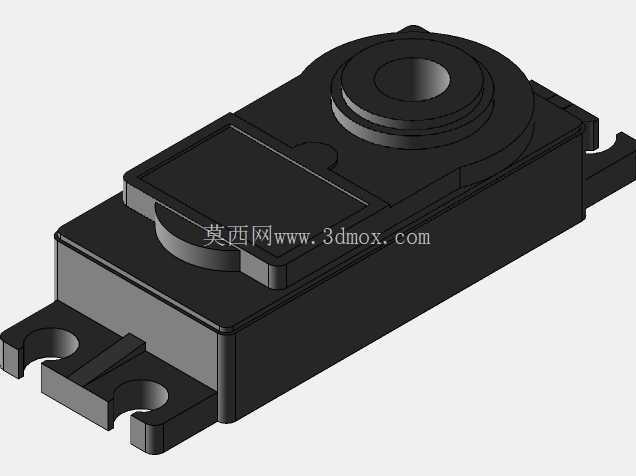

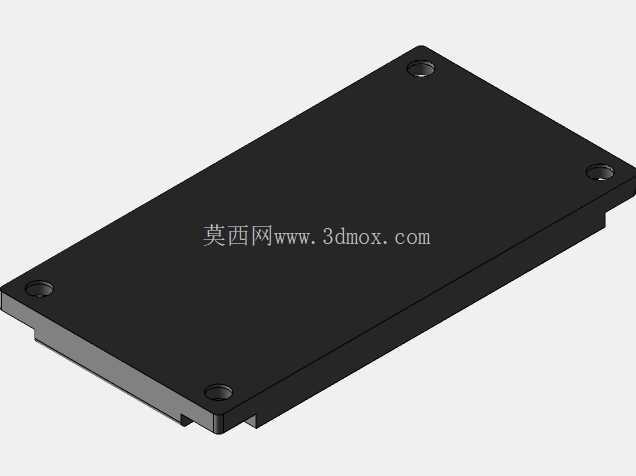

　　这类舵机是遥控模型运动领域的核心执行部件，广泛适配固定翼航模、越野遥控车、仿真攀爬车等爱好级模型设备，负责将控制端的角度指令转化为输出轴的精准摆角动作，完成舵面偏转、车轮转向、起落架收放等关键动作，是模型操控链路里直接决定动作响应精度与可靠性的终端部件。从结构设计逻辑来看，外壳采用一体化硬质塑壳成型，侧边预留标准安装凸耳与定位卡槽，能够直接适配市面上绝大多数常规模型的安装位，无需额外定制转接支架，输出轴采用金属铜套配合双滚珠轴承的支撑结构，空载运行时的径向旷量控制在极小范围，带载状态下也能保持输出轴的回转稳定性，避免动作过程中出现抖舵、虚位问题。

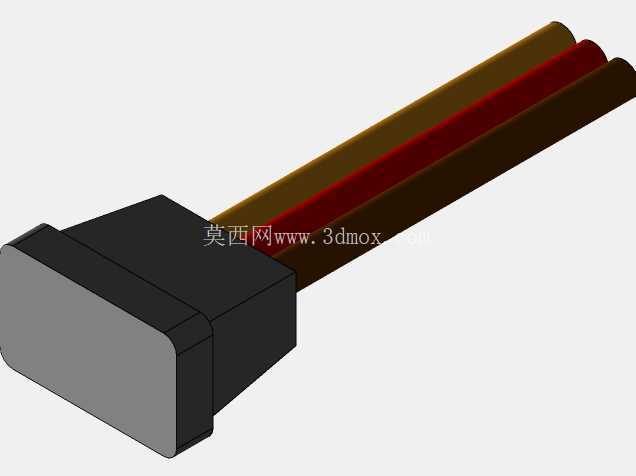

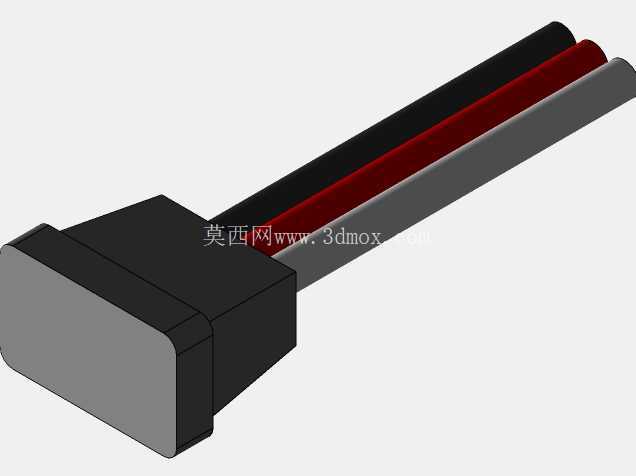

　　不同型号的参数边界覆盖了多类使用场景，常规大扭矩型号输出扭矩在不同供电电压下覆盖13kg.cm到15.4kg.cm区间，反应速度随电压提升从0.19秒/60°缩短至0.16秒/60°，工作温度覆盖-30℃到60℃区间，能够适配户外复杂气温环境下的使用需求，输出摆角范围固定为±60°，采用通用JR/FUTABA标准4微秒插头，可直接匹配市面上绝大多数航模、车模的接收机接口，无需改线即可直接使用。

　　小型轻量化型号则针对小尺寸固定翼、室内航模的使用需求做了减重设计，外壳尺寸压缩至42.020.539.5mm区间，整体重量控制在30g，输出扭矩在标准4.8V供电下可达7.0kg.cm，足够驱动小型航模的副翼、升降舵动作，同时保留了标准安装孔位，替换升级十分便捷。内部驱动采用空心杯电机配合金属铜齿传动结构，部分大负载型号采用金属齿轮组，能够承受频繁正反转带来的冲击载荷，避免扫齿故障，工作电流控制在100mA级别，不会给模型的供电系统带来额外负担，供电电压覆盖3.7V到7.2V区间，可直接适配模型常用的2S锂电、镍氢电池组供电。

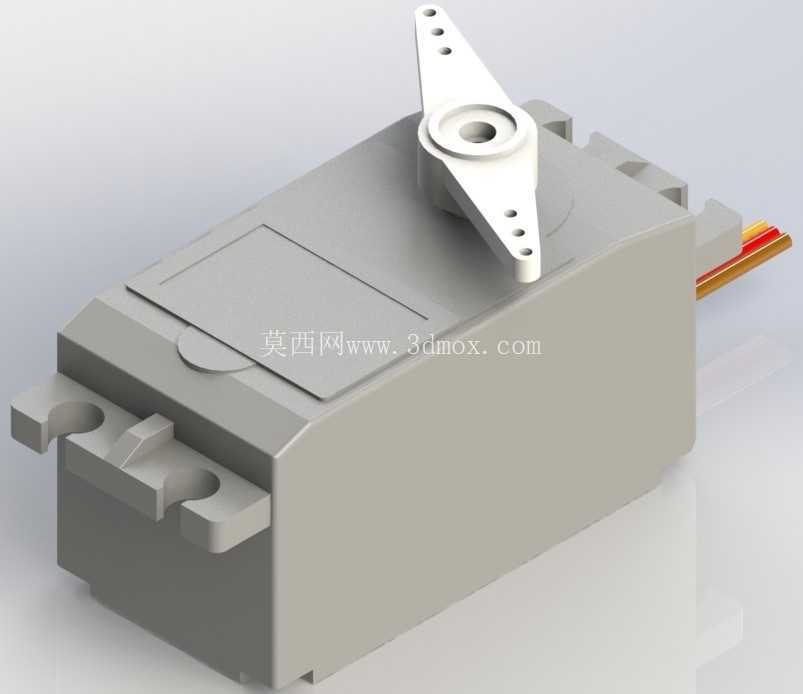

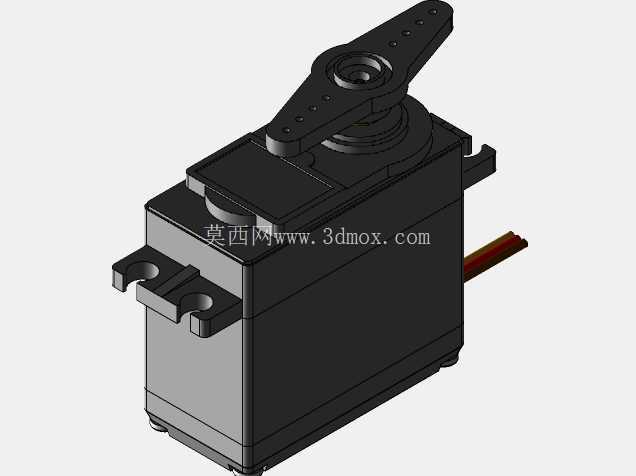

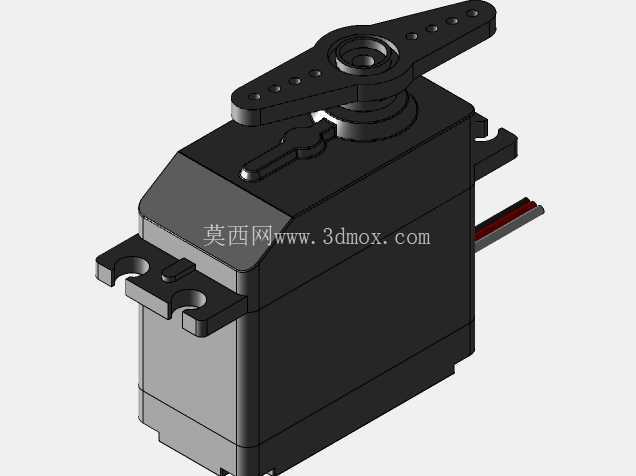

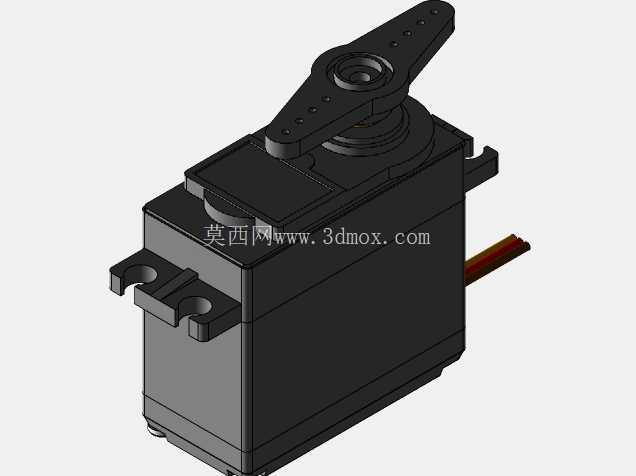

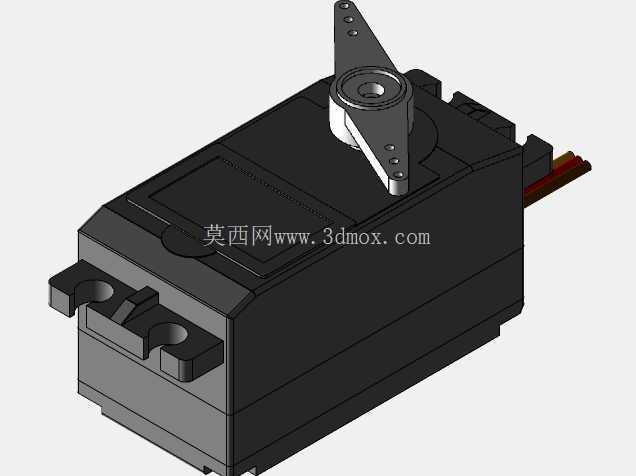

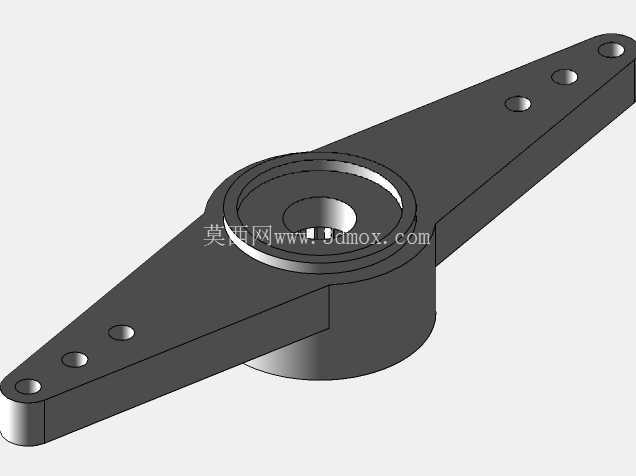

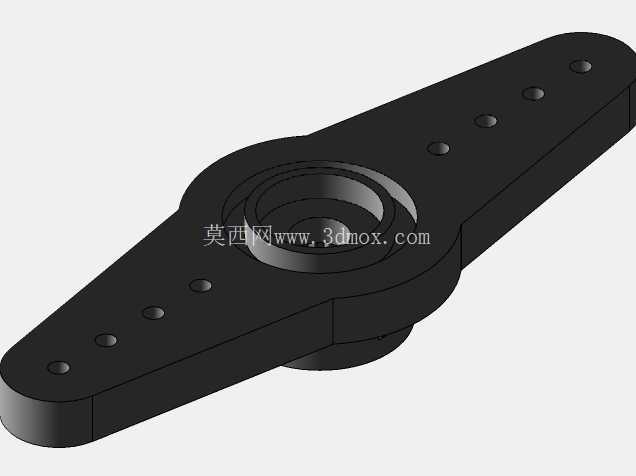

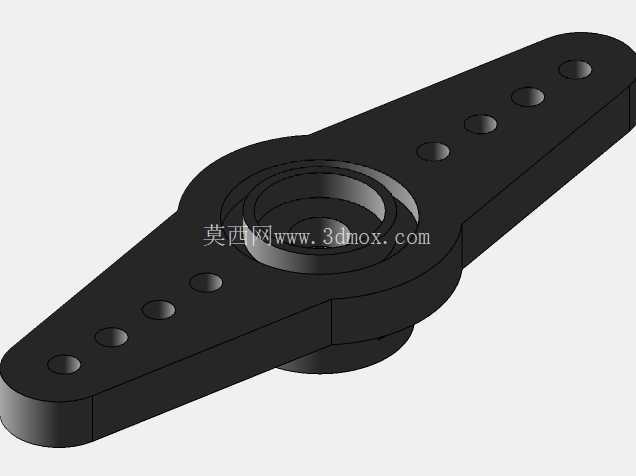

　　输出摇臂采用多孔位设计，不同孔位对应不同的传动比，使用者可根据实际需要的动作行程与输出扭矩选择对应的安装孔位，灵活调整舵机的实际输出特性，兼顾大扭矩低速动作与小扭矩高速动作的使用需求。
