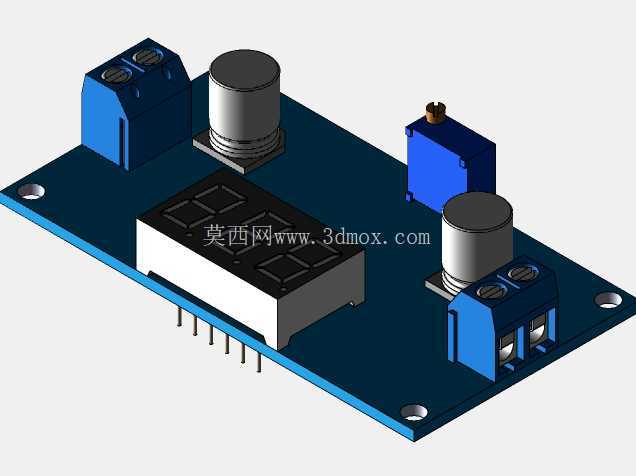

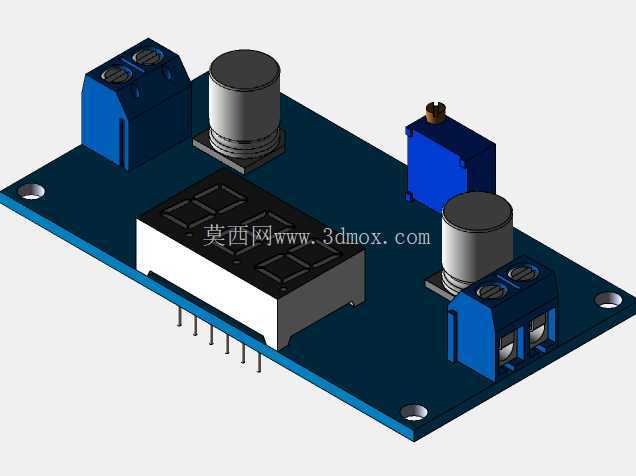

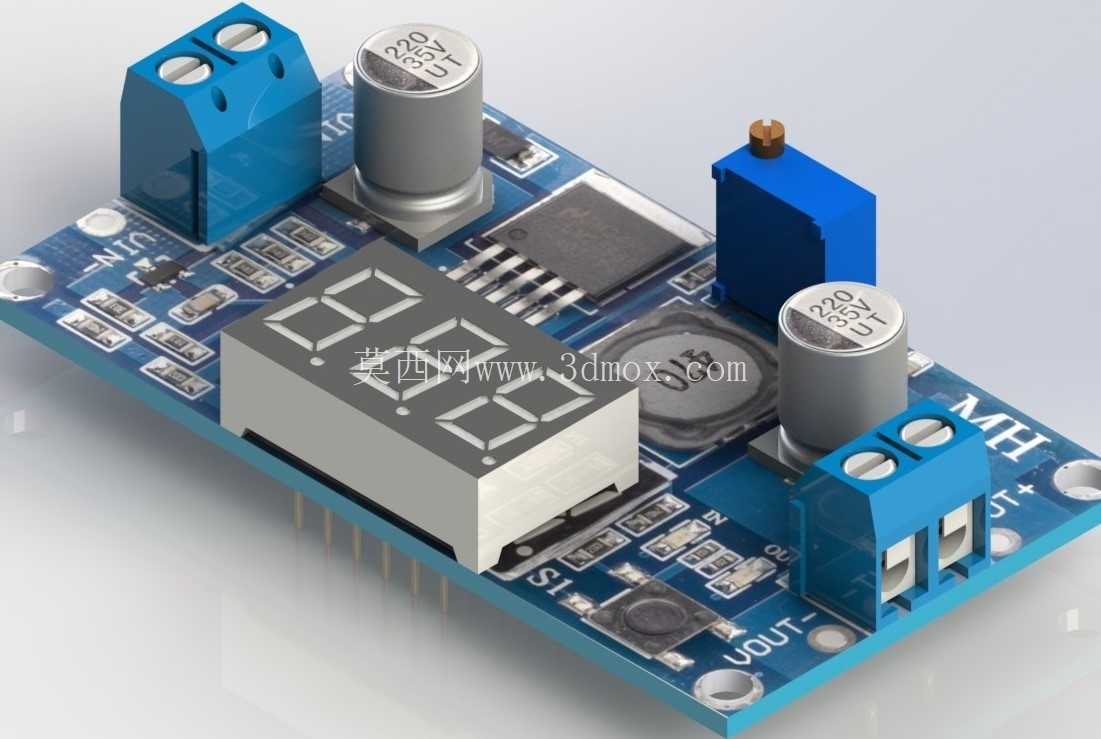

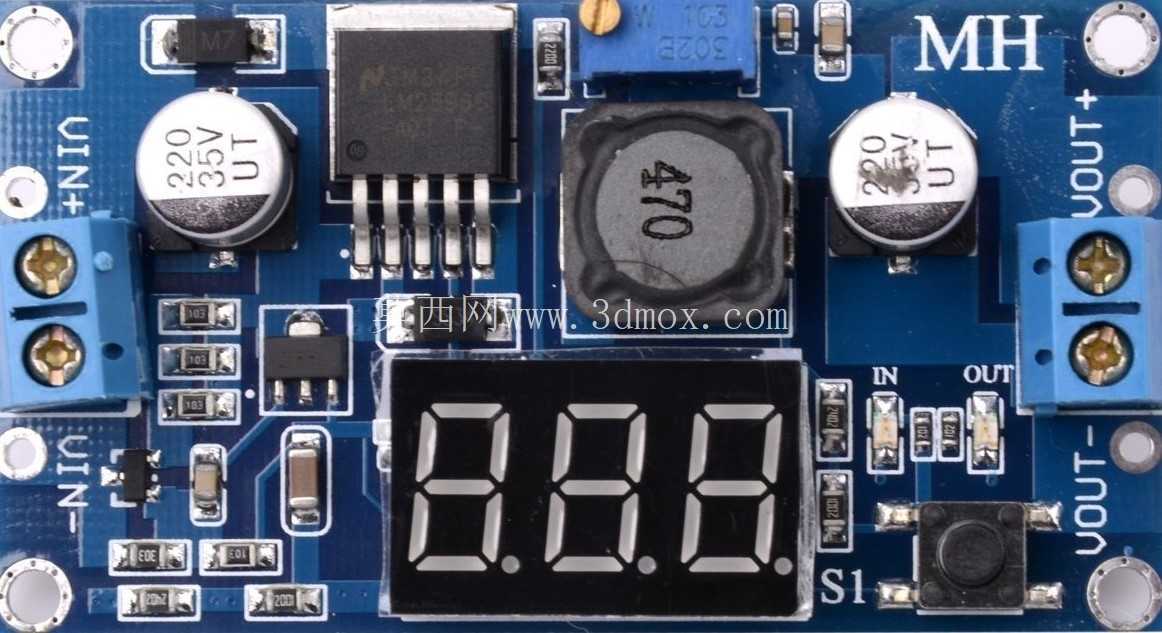

带数显的LM2596可调降压电源模块

　　这款基于LM2596方案的直流降压转换模块，在嵌入式开发、小型设备供电改造、实验台架搭建等场景中有着极高的出镜率，很多做设备二次开发、小型机电产品原型验证的工程师，都会常备这类模块来适配不同器件的供电需求。模块本身集成了LED数码电压显示单元，不需要额外外接万用表就能直观读取输出端的实时电压值，调试过程中可以省掉不少外接测量的接线步骤，尤其是在多设备并行调试的台架上，能快速排查供电回路的电压异常问题。

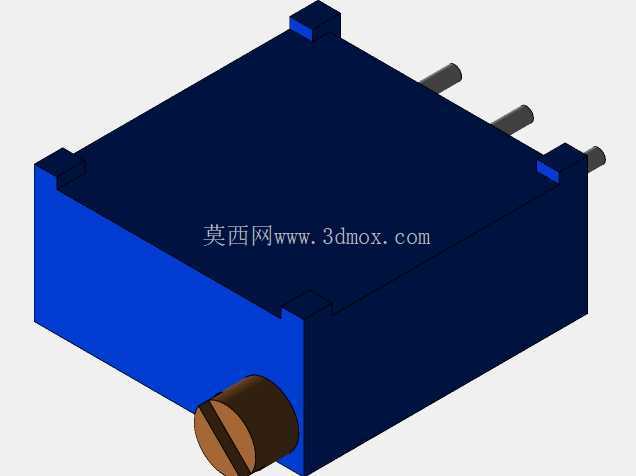

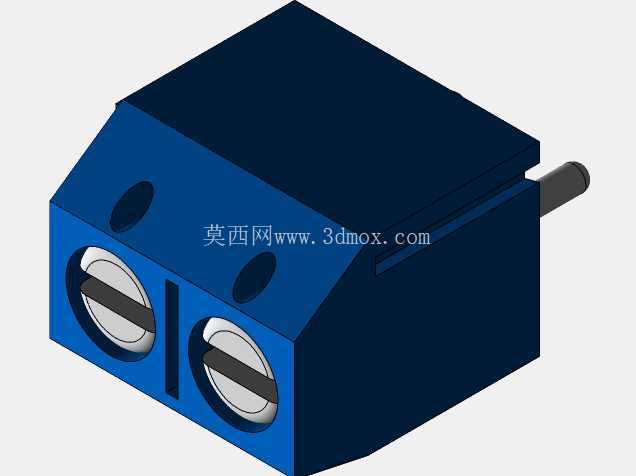

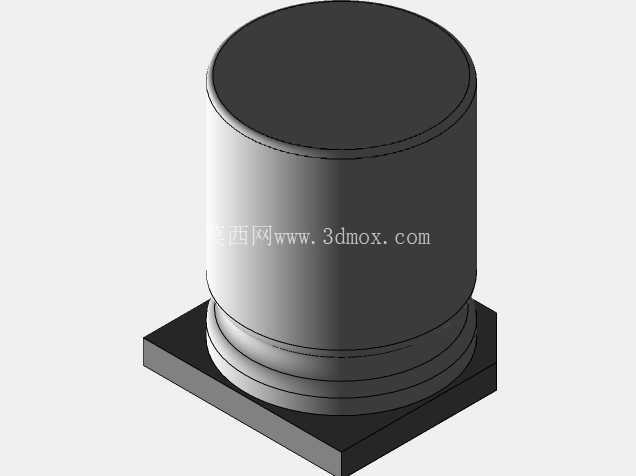

　　从功能设计上看，模块支持4V到40V的宽范围直流电压输入，输出可以在1.25V到37V之间连续调节，150KHz的固定开关频率配合外置的储能电感、滤波电容，最高转换效率可以达到92%，带载能力可以满足多数小型传感器、控制板、低压执行器件的供电需求，正常工作状态下持续输出2A电流不需要额外加装散热件，短时间峰值3A输出也能保持稳定的电压输出，电压调整率控制在±2.5%的区间内，能给对电压波动敏感的数字电路提供相对平稳的供电。从结构设计角度看，模块采用双层FR-4玻纤电路板作为载体，输入输出端都采用了大电流接线端子，不需要焊接就能完成导线的压接固定，现场改装、临时搭线的时候操作效率很高；板载的多圈可调电位器可以精细调整输出电压值，配合数码管的实时显示，能把输出电压精准校准到目标值。板上的电解电容都采用了卧插+点胶固定的工艺处理，在有小幅振动的设备安装场景下，也不容易出现引脚脱焊、电容歪斜的问题。

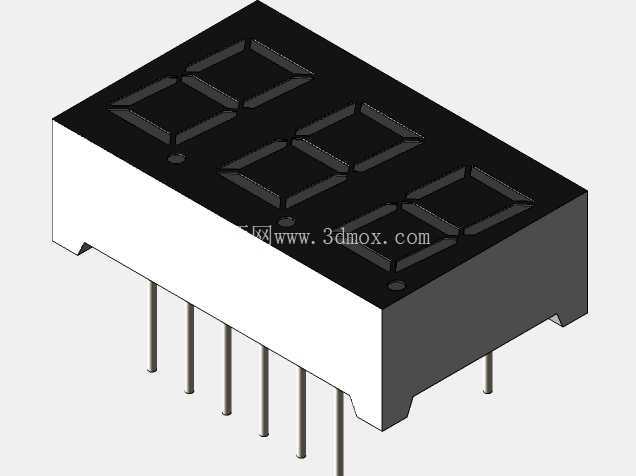

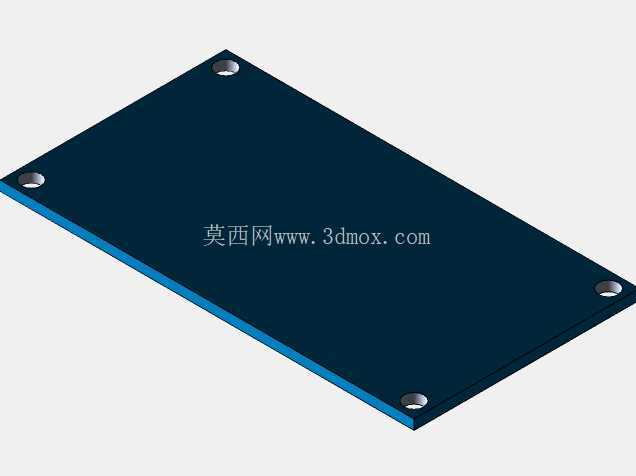

　　安装边界上，模块整体为矩形板状结构，四个角预留了标准安装孔位，可以直接通过铜柱固定在设备内部的安装平面上，也可以利用接线端子的夹持力临时固定在测试台架上；板上的发热器件主要是LM2596主芯片和储能电感，布局时尽量避开了电解电容和数码管的位置，长时间工作时的热量不会直接烘烤周边的敏感器件，提升了长时间连续工作的可靠性。数码管采用倾斜式焊接角度，安装在设备面板附近时，操作人员不需要俯身就能清晰读取电压数值，电位器的调节位置也预留了足够的螺丝刀操作空间，不需要拆解周边结构就能完成电压微调。

　　在实际选型使用时，需要注意输入输出的压差不要过小，当输入电压接近目标输出电压时，模块会进入低压差工作状态，转换效率会有所下降，同时纹波也会略有升高，给模拟电路供电时可以在输出端额外增加一级LC滤波来进一步压低纹波水平。模块的接线端做了清晰的正负极标识，现场接线时不容易出现反接烧损的问题，对于经常需要改动供电配置的实验场景来说，这类集成了显示功能的降压模块，比无显示的同规格模块能节省大量的调试时间，也能减少因电压调整错误导致的后端器件烧损风险。
