工业视觉检测用CCD相机镜头组件结构设计

　　在自动化产线的尺寸检测、缺陷识别、定位引导场景中，光学成像组件的结构合理性直接决定整套视觉系统的成像稳定性与安装适配性，这套CCD相机与配套镜头的组合结构，正是面向工业机器视觉场景做的适配化结构设计。从实际使用场景出发，这套组件可适配电子元器件外观检测、五金件尺寸测量、包装条码识别、机器人抓取定位引导等多类工业现场需求，区别于民用摄影镜头的结构设计，整套组件从安装基准、防护性能、接口适配性上都做了工业场景的定向优化。

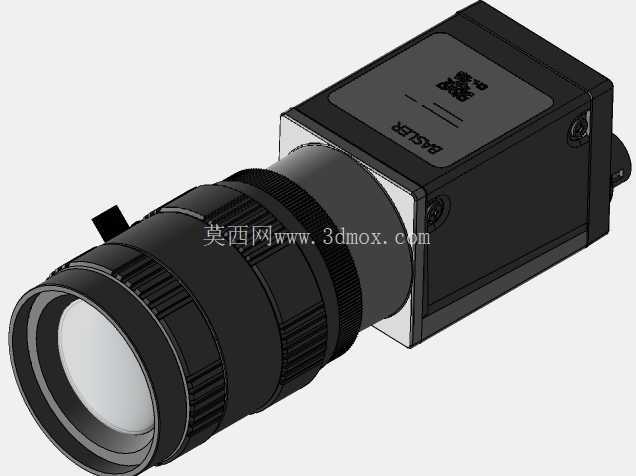

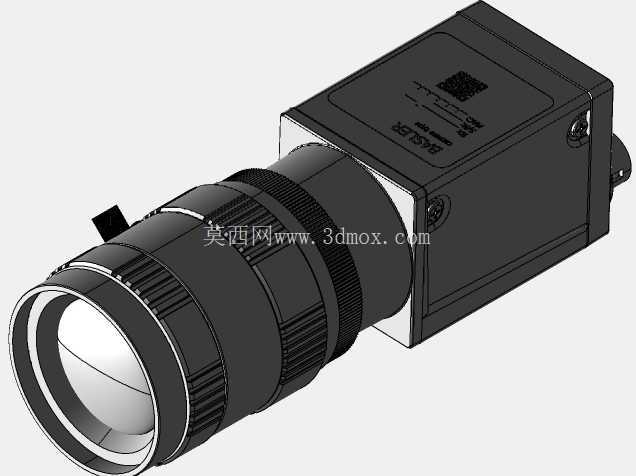

　　从结构设计思路来看，相机主体采用方形硬质壳体作为核心承载结构，壳体边角做小圆弧过渡处理，既避免锐边在安装调试过程中划伤操作人员，也能在紧凑安装空间内减少与周边走线、机构的干涉。壳体一侧预留标准工业相机安装螺孔阵列，可直接适配市面主流的视觉安装支架、调整滑台，安装基准面做平面度公差管控，保证安装后相机光轴与安装面的垂直度误差控制在视觉系统允许的范围内，减少现场调试时的光轴校正工作量。镜头部分采用分段式镜筒结构，靠近相机端的接口为标准C/CS卡口适配结构，可根据不同视场、焦距需求更换不同规格的工业镜头，镜筒上的调焦环、光圈环做了防滑齿纹设计，调试完成后可通过配套的紧定螺钉锁定调节位置，避免设备运行过程中因振动导致焦距偏移、光圈变动，影响成像清晰度。

　　从安装边界与尺寸管控来看，整套组件的径向尺寸以镜头光轴为中心做对称布局，相机主体的方形截面尺寸与镜头最大外径做了适配，不会出现镜头外径超出相机壳体边缘导致安装空间浪费的问题，整体轴向长度根据镜头焦距与相机后截距做匹配设计，在保证光学后焦满足成像要求的前提下，尽可能压缩轴向安装尺寸，适配紧凑安装空间的设备集成需求。镜头前端预留滤光片安装位，可根据现场光照环境加装对应波段的窄带滤光片，抑制环境杂光对成像质量的干扰，前端镜筒边缘设计有标准滤镜螺纹，无需额外加装转接环即可直接装配工业常用规格的滤光片、偏振镜。

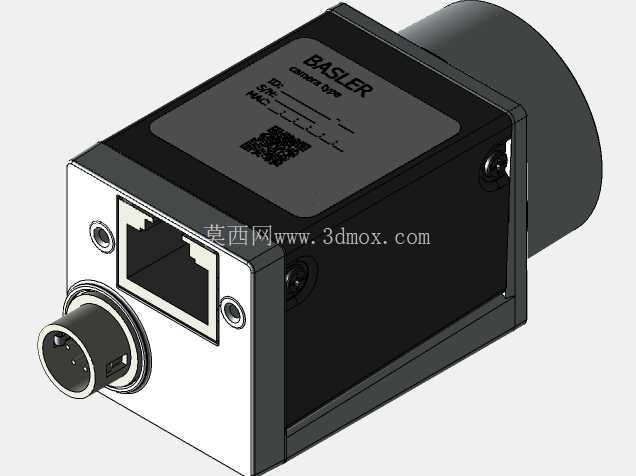

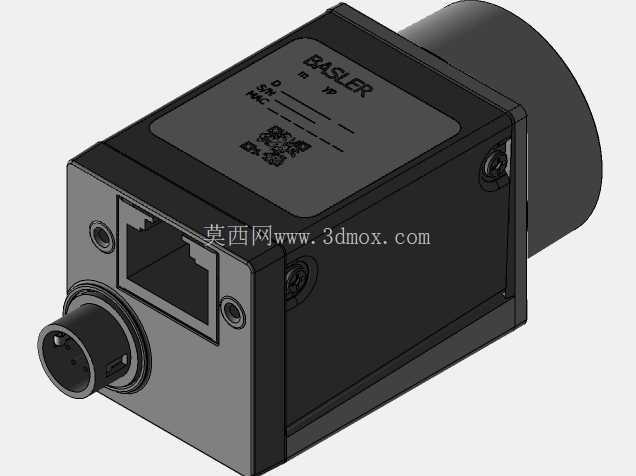

　　从功能特性上看，相机壳体侧面预留接口安装位，可适配工业相机常用的千兆网、Camera Link等数据接口，接口位置做了下沉式设计，避免数据线接头突出壳体过多，在狭小空间内走线时不会与周边结构产生磕碰。壳体表面做哑光硬质氧化处理，一方面提升壳体的耐磨、抗腐蚀性能，适配车间多尘、少量油污的使用环境，另一方面哑光表面可减少环境光在壳体表面的反射，避免杂光反射进入镜头形成眩光，影响成像对比度。镜头内部的镜片隔圈、压圈结构都做了消光处理，每一片镜片的装配位置都做了同轴度公差管控，避免镜片偏心导致的成像畸变、分辨率下降问题，镜筒的密封结构做了简易防尘设计，可阻挡车间内的浮尘进入镜筒内部附着在镜片表面，减少日常维护的镜片清洁频次。

　　在实际设备集成过程中，这套组件的结构设计充分考虑了现场调试的便利性，调焦环的阻尼力矩做了适配调整，既不会因为阻尼过松导致位置易变动，也不会因为阻尼过大导致微调困难，配合支架上的角度、位置调节机构，可快速完成视场、焦距的调试工作。相机壳体上的标识区域做了凹陷设计，粘贴设备编号、参数标识时不会因为安装摩擦导致标识磨损脱落，壳体上的散热结构通过壳体本身的金属材质做被动散热，无需额外加装散热风扇，避免风扇振动传递到相机本体导致成像出现微抖动，影响高精度检测场景下的成像锐度。整套结构没有冗余的装饰性设计，所有结构特征都服务于工业场景下的稳定使用、便捷安装、易维护需求，可直接作为各类自动化视觉检测设备的成像端核心组件参考，也可作为视觉系统集成时的选型结构参考，帮助结构工程师快速评估安装空间、接口适配性，缩短设备开发的结构设计周期。
