简易布局结构水轮机三维设计作品

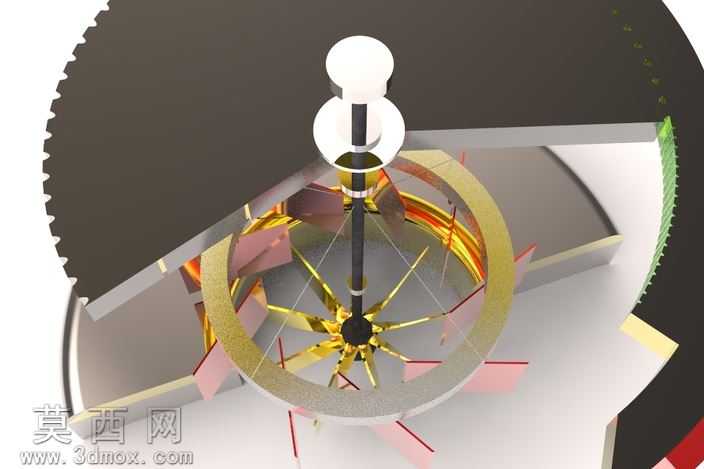

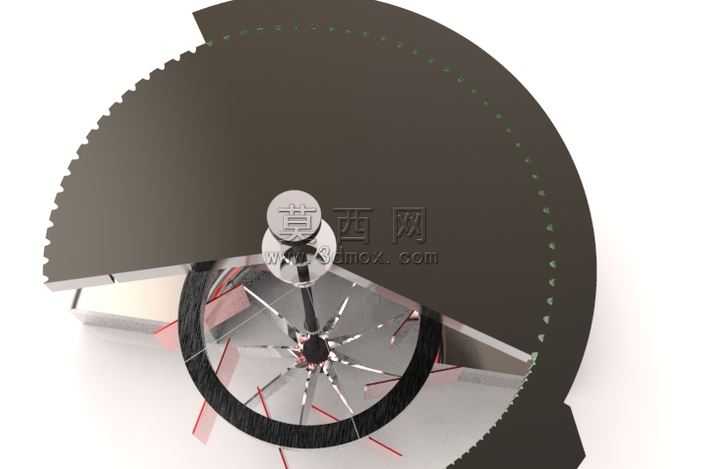

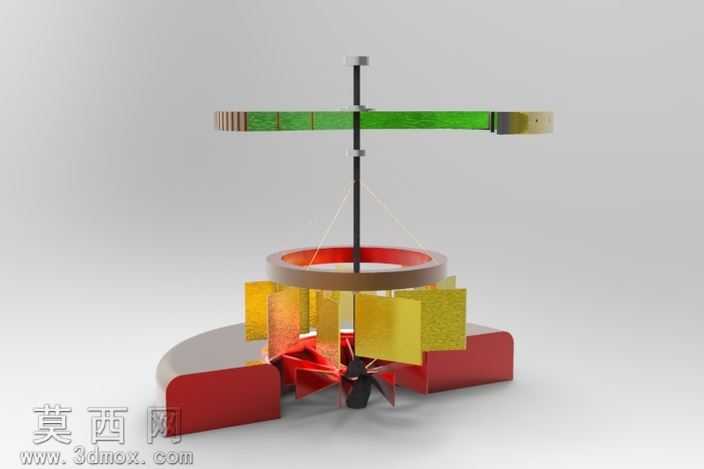

本作品为水轮机简易布局三维设计，建模阶段以参数化设计思路搭建核心结构，首先确定主轴作为整机组装的基准轴线，依次完成转轮、环形导流部件、外围壳体的特征绘制。转轮部分采用辐射状叶片布局，每片叶片的曲面弧度经过参数化调整，保证与中心轮毂的衔接过渡平滑，建模时通过阵列特征快速生成均匀分布的叶片结构，同时对叶片边缘做倒角处理，避免锐边结构影响后续装配与渲染效果。环形导流部件采用双层环形结构设计，内层环体与转轮外缘保留合理间隙，外层环体衔接外围壳体，建模时通过拉伸、切除、圆角等基础特征组合完成结构搭建，保证各部件的装配公差符合简易演示模型的设计需求。渲染阶段针对不同部件分配差异化材质，转轮叶片与轮毂赋予抛光金属材质，调整金属粗糙度参数模拟亮面金属的反光效果，环形导流部件采用半哑光金属材质，与转轮形成视觉层次区分，主轴部分赋予深色哑光金属材质，突出核心转动结构的视觉定位，外围壳体采用半透明磨砂材质，既可以完整展示内部核心结构，又能体现整机的轮廓边界。灯光布置采用多光源组合方案，主光源从斜上方打亮整机核心结构，辅助光源补充暗部细节，避免内部转轮区域出现死黑，同时添加环境光反射提升金属材质的真实质感。整体设计以简易布局为核心思路，省略了复杂的附属管路与调控部件，重点突出水轮机的核心工作结构，让观看者可以直观理解转轮、导流环、主轴之间的装配关系与动力传递逻辑，建模过程中所有特征均保留参数化关联，方便后续调整叶片数量、环体直径、主轴长度等核心参数，适配不同的演示与教学需求，各部件之间的装配关系完全符合实际水轮机的基础结构逻辑，没有出现结构干涉或者装配错位的问题，渲染输出的效果图清晰展示了内部结构的层次关系，金属材质的反光与半透明壳体的朦胧感形成良好的视觉对比，整体作品完成度适配简易结构演示的设计定位。
