DC-DC5V-12V转3.3V降压稳压电源模块板

项目分类:变压器/电感器 发布时间:2024-11-28 ID:816716
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板
  • DC-DC5V-12V转3.3V降压稳压电源模块板

  这款DC-DC降压稳压模块板,是嵌入式硬件开发、小型电子设备供电场景中极为常用的电压转换部件,核心功能是将5V至12V区间的直流输入电压,稳定转换为3.3V直流输出,为各类工作在3.3V电压域的芯片、传感器、外设模块提供干净稳定的供电支持。在实际工程应用中,这类模块常被用于单片机开发板供电改造、物联网终端节点本地供电、小型传感器模组集成、老旧电子设备电压适配等场景,能够在输入电压存在小幅波动、负载电流动态变化的工况下,维持输出电压的稳定,避免后级电路因电压不稳出现复位、采样失真、工作异常等问题。

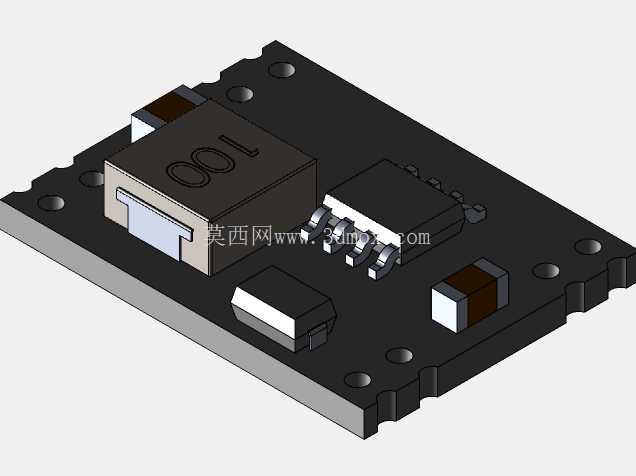

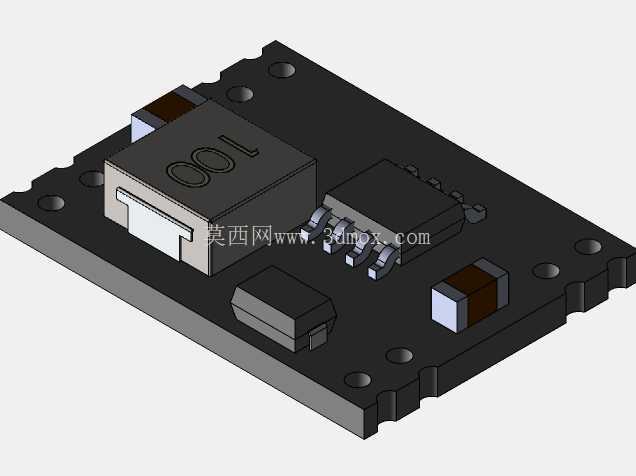

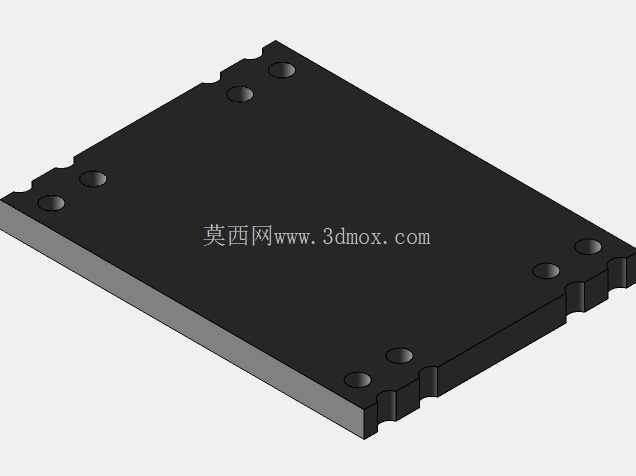

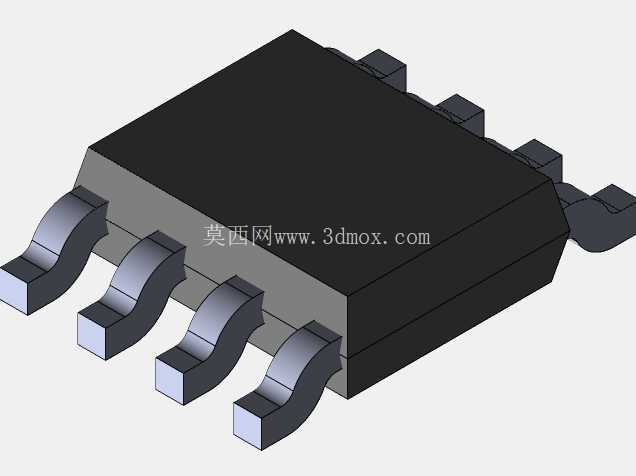

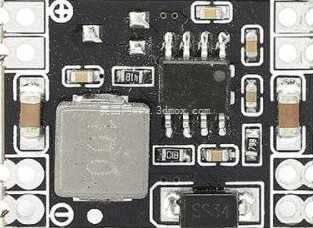

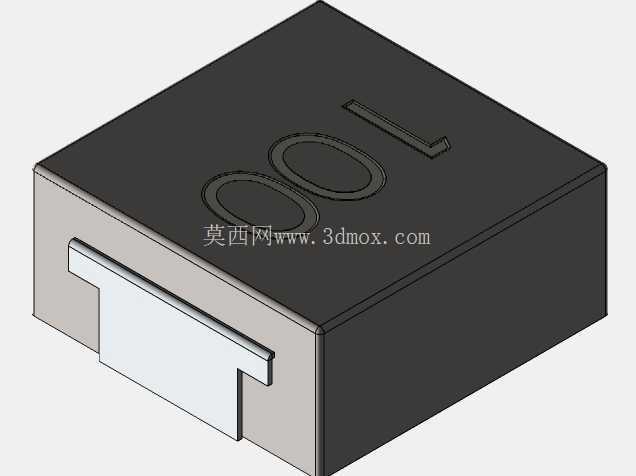

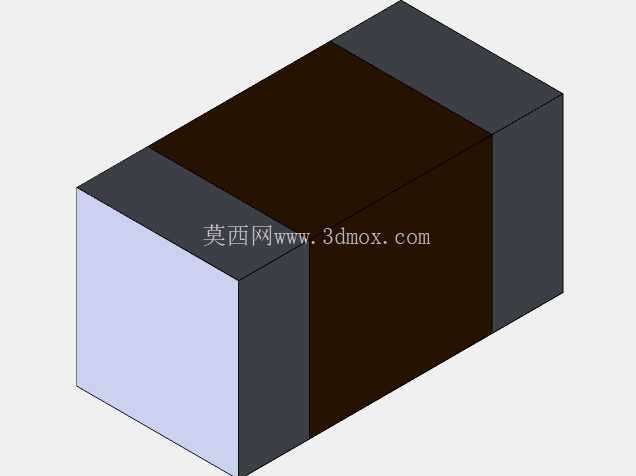

  从结构设计来看,整块模块采用FR-4玻纤PCB作为基底,板面布局遵循功率电路布线的基本规范,功率回路与信号回路做了分区排布,大电流走线做了加宽处理,降低线路压降与发热风险。板载核心功率电感采用屏蔽式封装,能够有效降低开关电源工作时的电磁辐射,减少对周边敏感器件的电磁干扰;输入输出端配置了贴片陶瓷电容与电解电容组合的滤波网络,输入端电容用于吸收输入线路的纹波、抑制输入电压的瞬态尖峰,输出端电容则用于平滑开关转换后的电压纹波,提升输出电压的纯净度。板上的电源管理芯片采用贴片封装,周边配置了必要的反馈电阻、补偿电容,构成完整的闭环稳压控制环路,能够根据输出电压的实时偏差调整开关管的导通占空比,实现动态稳压。

  模块的安装边界设计充分考虑了嵌入式集成的便利性,板体四周预留了标准间距的安装固定孔,既可以通过铜柱配合螺丝固定在设备壳体内部的安装柱上,也可以直接焊接在主板的预留焊盘位置,还能通过排针排母实现插拔式连接,适配不同的安装需求。输入输出端采用焊盘式接线设计,支持直接焊接导线,也可以根据使用需求焊接接线端子,方便现场接线作业。模块的整体外形尺寸紧凑,板面元器件高度控制在较低范围,不会占用过多的设备内部空间,能够适配空间受限的小型电子设备内部安装需求,比如手持检测设备、小型传感节点、桌面级小型开发装置的内部集成。

  在实际选型使用时,需要注意模块的输入电压范围不可超出5V-12V的额定区间,输入电压过高会导致板载功率器件过压损坏,输入电压过低则无法实现正常的降压转换,输出电压无法稳定在3.3V额定值。同时需要关注负载电流的上限,避免长时间过载运行导致模块过热失效,在密闭壳体内部安装时,需要预留一定的散热空间,保证模块工作时产生的热量能够及时散出,提升长期工作的可靠性。模块的布线设计充分考虑了生产工艺的可行性,所有贴片元器件的封装尺寸符合标准SMT贴片加工的工艺要求,能够支持批量贴片生产,降低量产阶段的加工成本,焊盘设计预留了足够的焊接余量,既适合工厂回流焊工艺,也适合手工焊接调试,方便工程师在样机开发阶段快速搭建验证电路。

  从电路性能角度来看,这款模块的稳压环路设计具备较好的负载响应特性,当后级负载电流出现快速跳变时,输出电压的波动幅度能够控制在较小范围内,不会因为负载突变导致后级电路工作异常,适合给MCU、无线通信模组、高精度传感器这类对供电稳定性有一定要求的器件供电。板上预留的丝印标识清晰标注了输入输出的正负极,能够避免安装接线时出现反接错误,降低调试阶段的误操作风险,对于硬件开发工程师来说,这类成熟的稳压模块能够大幅缩短电源部分的开发周期,不需要从零开始设计开关电源电路、调试环路参数,直接选型集成即可快速完成供电部分的设计,将更多精力投入到核心功能电路的开发验证中。
