M10x1.5规格外螺纹式电缆密封接头

　　在工业电气柜布线、现场传感器接线、小型机电设备的线缆引入口位置，这类细牙螺纹的电缆密封套是布线环节里不起眼但直接影响防护等级的核心小零件，很多户外安装的小型仪表、阀岛接线端，都会选用M10x1.5这个规格的密封件，因为这个螺纹尺寸刚好适配多数小型传感器、微型电磁阀的接线口通径，不会因为接头尺寸过大挤占设备本体的安装空间，也不会因为通径太小无法穿过带绝缘层的多芯信号线缆。

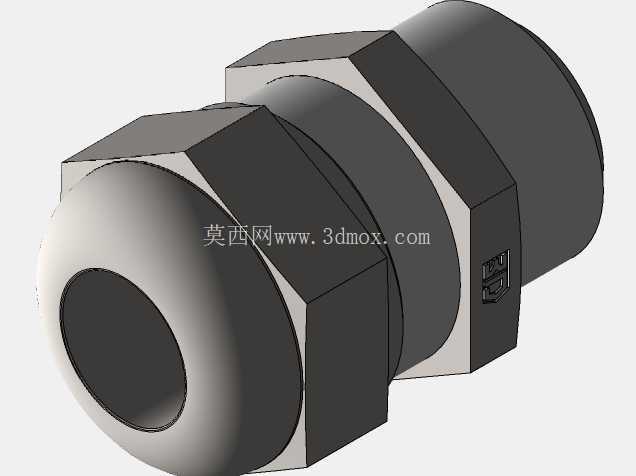

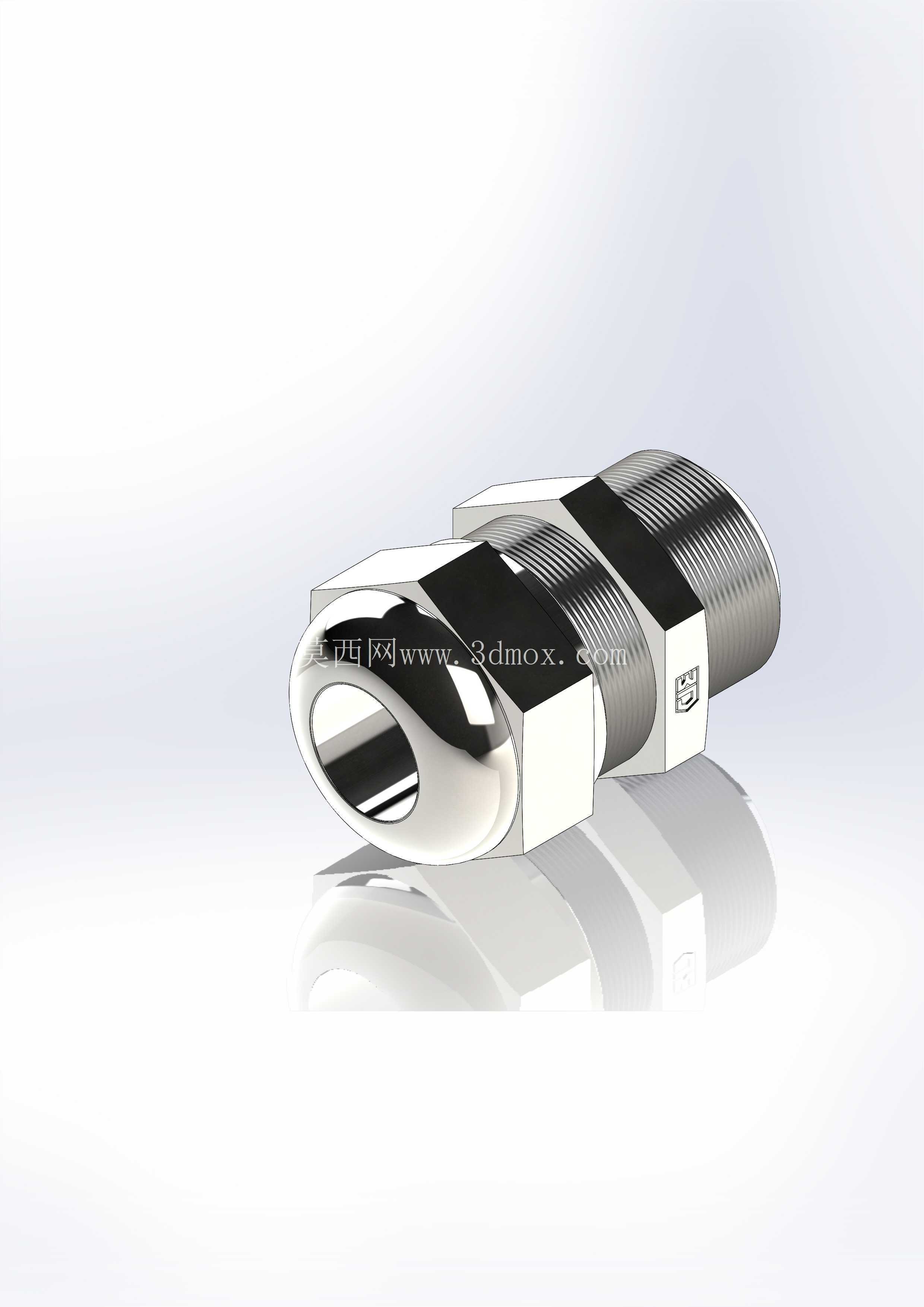

　　从结构设计上看，这个密封套采用了两端外螺纹的分体式结构，中间的六角台是安装时的受力位，用普通开口扳手就能卡紧完成装配，不需要定制专用工装，现场维护的时候哪怕没有全套工具，用活口扳手也能完成拆装。靠近线缆穿入端的内锥面是和密封橡胶圈配合的核心位置，拧紧端盖的时候，锥面会均匀挤压橡胶圈，让橡胶圈向内收缩紧紧包裹住穿过的电缆外护套，一方面能把电缆牢牢固定在接头位置，避免设备运行时的振动拉扯线缆导致接线端子松脱，另一方面能实现IP65以上的防护等级，阻挡外界的灰尘、喷淋水顺着线缆间隙进入设备内部，在有切削液飞溅的机加工设备布线、户外露天安装的液位传感器接线场景里，这个密封结构的可靠性直接决定了内部电气元件的使用寿命。

　　做三维建模的时候，要特别注意几个安装边界尺寸的准确性：首先是M10x1.5外螺纹的大径、中径、小径公差，必须符合普通细牙螺纹的国标要求，不然加工出来的接头和设备本体的螺纹孔配合时会出现滑牙或者拧不紧的问题；其次是中间六角台的对边尺寸，要匹配标准扳手的开口尺寸，不能把对边做的过大或者过小，不然现场安装时扳手卡不住，没法施加足够的拧紧力矩；还有穿线孔的通径，要适配直径6-8mm的常规控制电缆，不能把内孔做的过小导致线缆穿不过去，也不能做的过大导致橡胶圈压缩量不够，密封失效。

　　很多新手建模的时候容易忽略密封套端面的退刀槽结构，其实这个位置的退刀槽不仅是加工螺纹时的退刀位置，还能在接头拧紧的时候给端面密封圈留出压缩空间，保证接头和设备安装面之间的密封性能，如果漏做这个结构，接头拧到底的时候会和设备面硬接触，哪怕加了密封圈也会因为压缩量不均匀出现渗漏。另外接头端部的倒角也不能省略，外螺纹端部的15度倒角能让装配的时候更容易对准螺纹孔，不会因为螺纹端部的毛刺刮坏设备螺纹孔的牙型，内孔端部的圆角则能避免穿线的时候锋利的孔边割破电缆的外绝缘层，留下短路的安全隐患。

　　在实际选型应用里，这个规格的密封套多用于低压信号线路的固定密封，不能用在大直径动力电缆的穿线位置，因为本身的通径和结构强度都不足以承受动力电缆的重量和拉扯力。在有防爆要求的场景里，还要匹配对应的防爆橡胶圈和隔爆螺纹公差，但常规的工业环境下，这个结构的密封套完全能满足使用要求，而且因为结构简单，加工成本低，安装维护方便，在小型自动化设备、仪器仪表的布线环节应用非常广泛。建模的时候还要注意金属件表面的质感处理，接头本体一般采用黄铜镀镍或者304不锈钢材质，表面是均匀的金属光泽，没有明显的披锋和划痕，密封端盖的滚花位置如果是手拧式的要做均匀的滚花纹理，如果是扳手拧紧式的则做成六角结构，和中间的六角台尺寸保持一致，方便统一工具进行装配。
