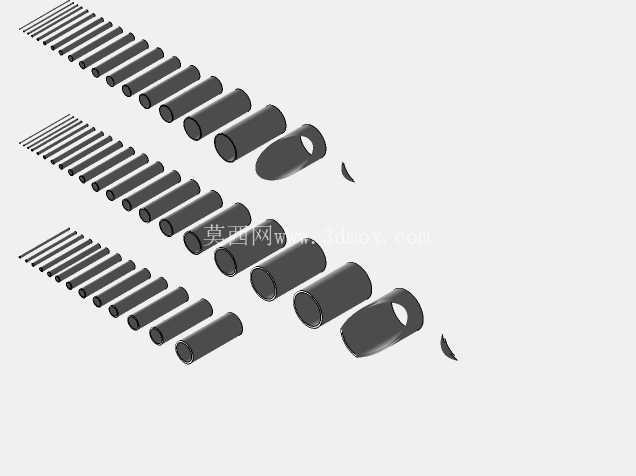

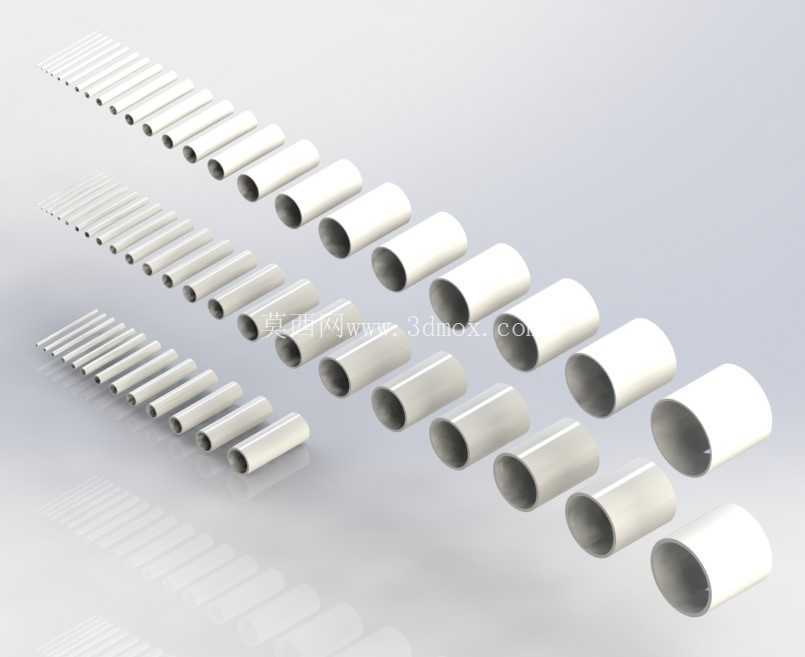

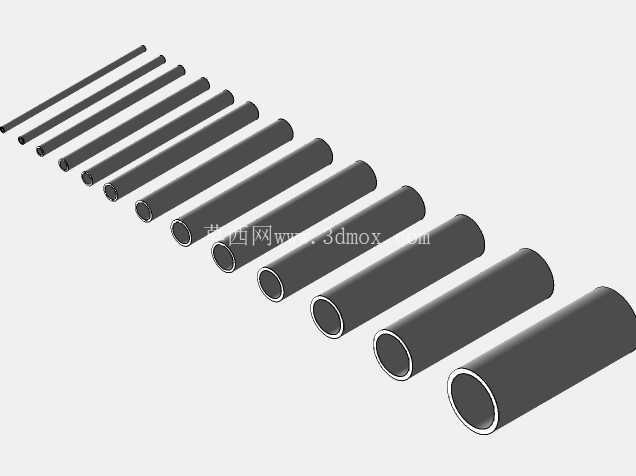

多规格PVC给排水管路构件参数化设计

　　在民用建筑给排水、家装水电改造、小型农用输水、工业低压流体输送等场景中，PVC管道是应用占比极高的管路构件，不同公称直径的管道适配不同流量需求的输送场景，40、80、120三个规格刚好覆盖了从户内支管到户外干管的常用流量区间，能满足多数常规低压输水场景的选型需求。这套参数化设计的PVC管路构件，在建模阶段就严格遵循ASTM D1785标准里的尺寸公差要求，所有管壁厚度、管口直径、管件配合公差都和实际量产的工业级PVC管材保持一致，不管是做管路系统的装配干涉校验，还是做施工前的管路排布模拟，都能直接调用模型完成布局验证，不用再反复核对实物尺寸偏差。

　　设计时特意给每个规格都配置了独立的设计表参数，调用对应规格时不需要手动修改尺寸参数，直接通过配置切换就能生成对应公称直径的管道模型，还附带了对应规格的焊合轮廓参考，做管路焊接或者粘接节点的模拟时，能直接匹配对应的接口处理尺寸，不用额外绘制接口坡口或者粘接余量。从实际安装边界来看，40规格的管道外径控制在适配常规户内给水支管的安装空间，穿梁、埋墙时不会因为管径过大破坏建筑结构强度，80规格的管道尺寸刚好适配单元楼主排水立管或者户外庭院输水干管的安装预留空间，和常规的PVC弯头、三通、直接头配件都能实现无干涉配合，120规格的管道则适配小区支线输水、小型农田灌溉主管道的流量需求，管壁厚度满足0.6MPa工作压力下的强度要求，埋地铺设时能承受常规覆土厚度的静载荷。

　　除了常规的输水场景，这套模型也能覆盖一些非常规PVC管路应用的模拟需求，比如家装场景里的PVC管家具框架搭建、阳台绿植爬藤支架排布、小型通风系统的支管布局，这些场景下对管道的尺寸配合精度要求虽然没有工业输水高，但参数化的模型能快速调整长度、排布位置，不用反复重建模型。建模时还同步生成了parasolid通用格式的实体，不管是导入到装配体里做整体管路布局，还是单独导出做管件的二次改造设计，都不会出现曲面破面、尺寸丢失的问题，管道两端的接口倒角、管壁的拔模斜度都和实际量产管材保持一致，做渲染出图或者施工方案演示时，能直接还原真实管材的外观特征。

　　需要注意的是，PVC管材本身的材料特性决定了它不适合高温流体输送，也不能在长期接触强腐蚀介质的场景下使用，模型里的尺寸参数只适配常规硬质UPVC管材的参数，如果是软质PVC或者改性PVC管材，需要对应调整管壁厚度和公差参数，避免选型时出现尺寸匹配错误。在做管路系统装配时，不同规格的管道变径位置需要搭配对应的变径接头，模型里的管道端面尺寸和标准变径接头的配合深度完全匹配，装配时不会出现接口错位、配合间隙过大的问题，不管是做粘接连接还是橡胶圈密封连接的模拟，都能准确还原实际安装时的配合状态。
