L298N双路电机驱动控制板结构设计

　　做小型移动平台、桌面级电控项目的结构设计时，电机驱动模块的安装适配往往是容易被忽略的细节，很多初入行的工程师会直接按照 datasheet 上的标称尺寸预留安装位，实际装配时才发现接线端子突出高度、散热片的干涉边界、引脚伸出长度都和纸面参数有偏差，要么装上去后接线空间不足，要么散热片和周边结构件蹭到，要么固定孔位对不上，反复改图耽误项目进度。这款L298N驱动板的三维建模，完全还原了实物的所有结构细节，能直接导入整机装配体做干涉检查，省去了手动测绘核对尺寸的繁琐步骤。

　　从实际应用场景来看，这类双路H桥驱动板是小型直流电机、步进电机控制的核心部件，常见于教育类机器人套件、小型智能巡检小车、桌面级自动化送料机构、学生竞赛类电控装置里，能同时驱动两路直流电机实现正反转、调速功能，也能驱动两相四线步进电机做基础的运转控制，负载能力覆盖绝大多数低压小功率传动场景。很多人在结构设计时只关注驱动板的平面长宽尺寸，忽略了垂直方向的结构边界：板载的黑色散热片是整个模块最高的部件，其顶部距离PCB板面的高度要远高于接线端子和电解电容，做上层结构布局时必须给散热片预留足够的通风间隙，不能直接贴装其他板卡或者结构件，否则会影响芯片散热，长时间大负载运行时容易触发过热保护。

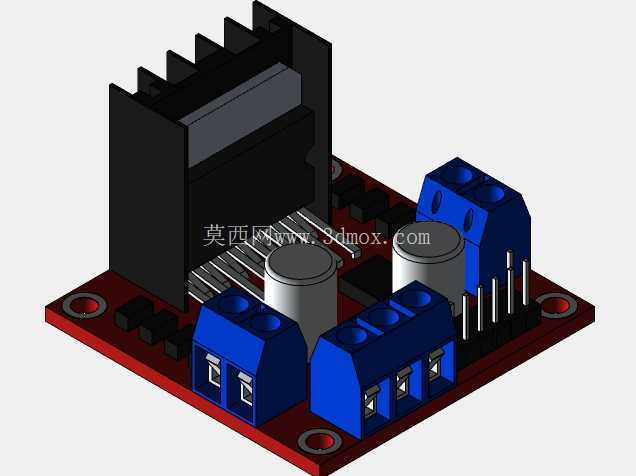

　　建模过程中对各个部件的装配关系做了精准还原：红色PCB基板的四个角预留了标准的安装固定孔，孔位的沉台深度、孔径大小完全匹配常用的M3铜柱安装规格，做结构设计时可以直接在安装板对应位置打固定孔，不用反复核对孔距。板上的蓝色接线端子分为电源输入、两路电机输出、逻辑控制接口三个区域，每个端子的压线口高度、接线操作空间都做了1:1还原，在整机布局时可以提前预留接线的操作空间，避免出现装配完成后螺丝刀伸不进去、没法压线接线的问题。两个圆柱形电解电容的位置在散热片侧方，其直径和高度都按照实物尺寸建模，做周边结构避让时不用额外留冗余量，能最大化利用电控仓的内部空间。

　　从设计思路上来说，这类通用驱动模块的结构设计核心是平衡散热需求、接线便利性和安装通用性，散热片采用多鳍片结构增大散热面积，垂直安装在主芯片上方，不额外占用PCB的平面空间；接线端子全部布置在板卡的侧边，逻辑控制插针布置在板卡的另一侧，接线时动力线和信号线分开走线，减少信号干扰的同时也方便线束整理。做整机结构设计时，可以参考这个布局逻辑，把驱动板安装在靠近电机出线的位置，缩短动力线的走线长度，减少大电流走线对周边传感器信号的干扰；逻辑控制插针一侧朝向主控板的方向，用杜邦线或者排线直连，不用飞线绕线，让整机内部线束更规整。

　　关于安装边界的核对，建模时特意把所有突出部件的最大轮廓都做了标注：PCB板本身的长宽尺寸是基础边界，散热片向板边突出的距离、接线端子向外伸出的长度、插针的伸出高度都做了精准还原，导入装配体后可以直接生成包围盒，快速检查和周边电池、主控板、结构支架的间隙是否满足要求。比如很多人做小车底盘设计时，会把驱动板直接叠在电池上方，这时候就要注意电解电容的高度和电池表面的间隙，避免装配时电容被挤压引脚短路；还有散热片和上层传感器支架的距离，至少要预留2mm以上的通风间隙，保证大负载运行时热量能及时散出。另外板上的功率元件引脚、焊盘的高度也做了还原，做绝缘防护设计时，可以根据这个尺寸确定绝缘片的裁剪大小，避免焊盘和金属结构件接触造成短路。

　　实际做项目选型时，用这个三维模型直接装配，能提前发现很多实物装配才会遇到的问题：比如接线端子的朝向是否方便外部线束接入，固定孔位是否和安装梁的位置冲突，散热片的风道是否被周边结构件挡住，插针的位置是否方便插拔调试。很多新手工程师做设计时，习惯只看二维尺寸图，忽略了三维空间里的干涉问题，等到打样装配才发现问题，浪费打样成本和项目时间，用精准的三维模型提前做装配验证，能把这类问题扼杀在设计阶段。
