电动摩托车金属摇臂结构三维设计

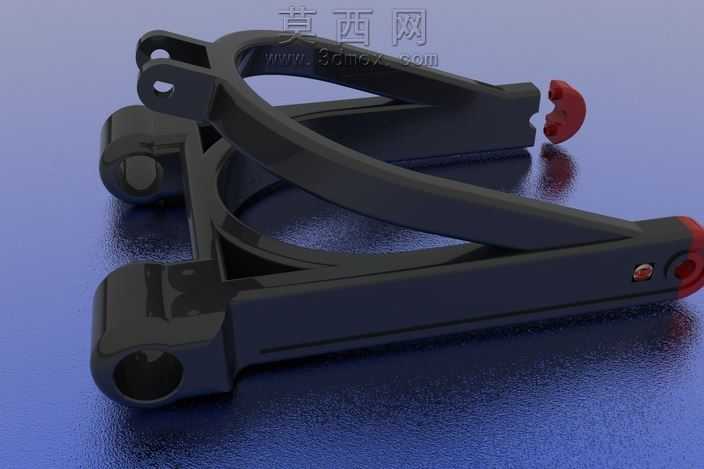

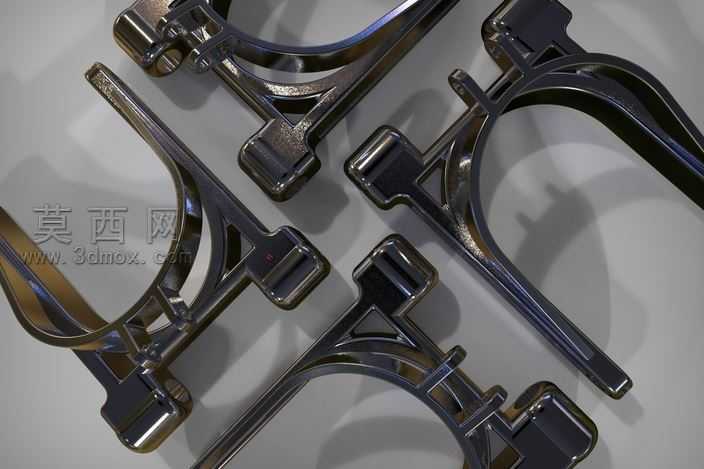

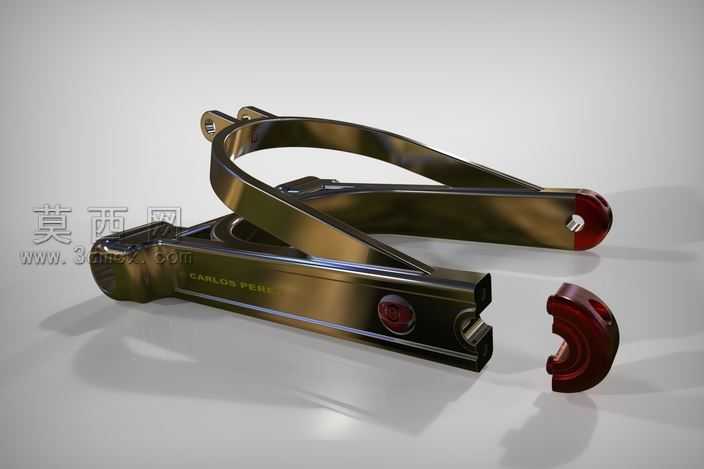

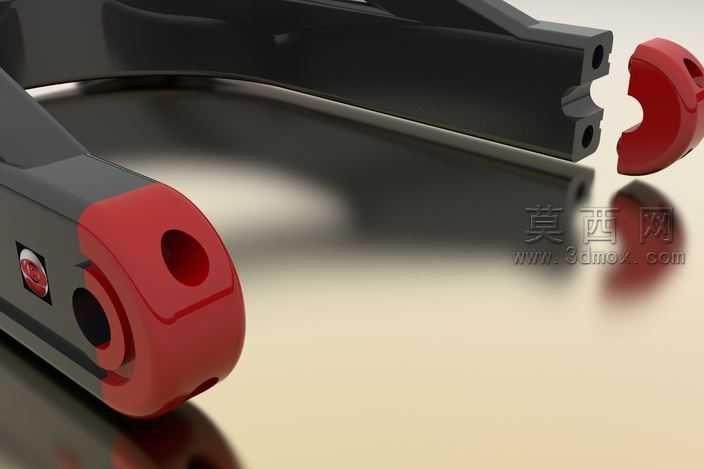

本作品为电动摩托车配套的摇臂结构三维模型，建模阶段采用参数化设计逻辑，先基于摩托车机箱的安装匹配尺寸绘制基准草图，依次勾勒摇臂的环形抱箍段、连接支臂段、端部安装座的轮廓线，通过拉伸、切除、倒角等基础特征搭建主体结构，再针对几何匹配角做精细化的曲面修整，保证摇臂与机箱安装位的贴合公差控制在合理范围内。材质设置上选用亮面镀铬金属材质，调整反射率、粗糙度参数模拟真实电镀金属的高反光质感，同时添加细微的表面划痕纹理提升真实感，渲染阶段采用三点布光方案，主光源从斜上方打亮摇臂的主体曲面，辅助光源勾勒金属边缘的高光轮廓，补光弱化阴影区域的死黑部分，最终呈现出金属零件的厚重质感与精密加工的视觉效果。结构设计上充分考虑摇臂的实际使用需求，环形抱箍段预留足够的抱紧余量，连接支臂做了等强度的变截面处理，既保证结构刚性满足行驶过程中的受力要求，又尽可能控制零件重量，端部安装座预留标准安装孔位，可直接适配对应规格的摩托车机箱，执行徽标标识位置做了下沉式的凹槽设计，方便后续做标识的镶嵌或印刷处理。整个建模过程严格遵循机械零件的设计规范，所有倒角、圆角均符合五金加工的工艺要求，不存在无法落地生产的尖锐结构或倒扣特征，模型的装配基准完全对齐摩托车机箱的安装坐标，可直接导入装配体完成虚拟装配验证，也可用于后续的工程图导出、有限元受力分析等后续设计环节。
