WS2812贴片式RGB发光二极管封装结构

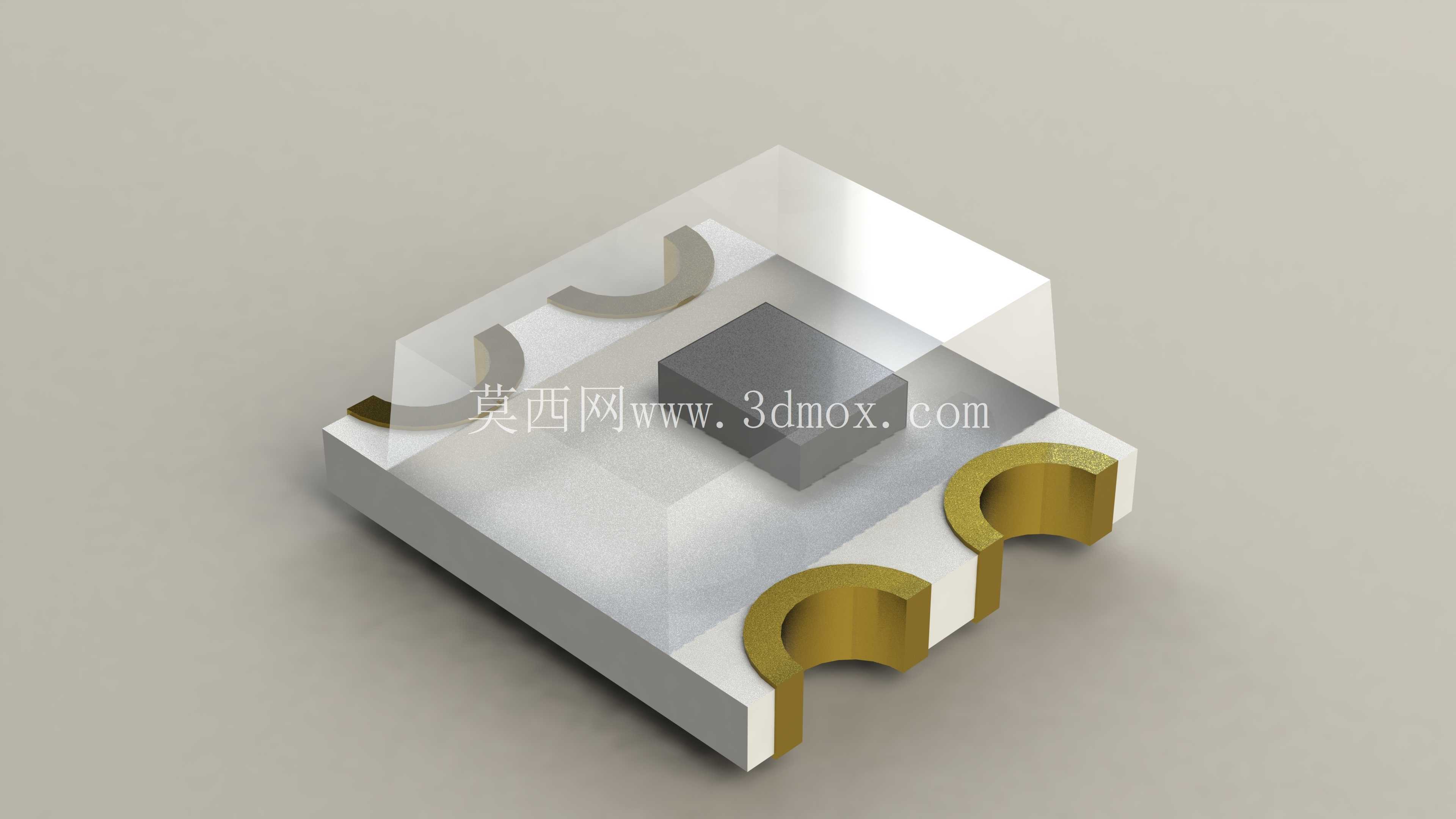

　　日常做消费电子、智能硬件的结构堆叠时，这类内置控制芯片的贴片RGB灯珠是绕不开的元器件，很多刚入行的结构工程师容易忽略灯珠封装的精确建模，要么直接调用尺寸偏差极大的通用模型，要么只画个方块占位，等到试产阶段才发现透光结构、焊盘对位、遮光罩间隙出问题，轻则出现灯珠发光不均、漏光串色，重则直接导致SMT贴装偏移、虚焊，整批板子返工。这个模型还原的是2020封装规格的WS2812灯珠，先从实际应用场景说，这类灯珠现在用的范围极广，小到机械键盘的单键背光、电竞外设的RGB灯带、智能音箱的状态指示灯，大到户外广告的点阵屏、工业设备的运行状态指示条、展会的互动发光装置，只要是需要单灯独立寻址、不需要复杂外围电路的彩色发光场景，基本都能看到它的身影，和传统的直插RGB灯珠比，它把控制电路和发光芯片全部集成在单个贴片封装内部，只需要单线就能串联控制上百个灯珠，大幅简化了PCB布线的难度，也缩小了整体占用的板面空间。

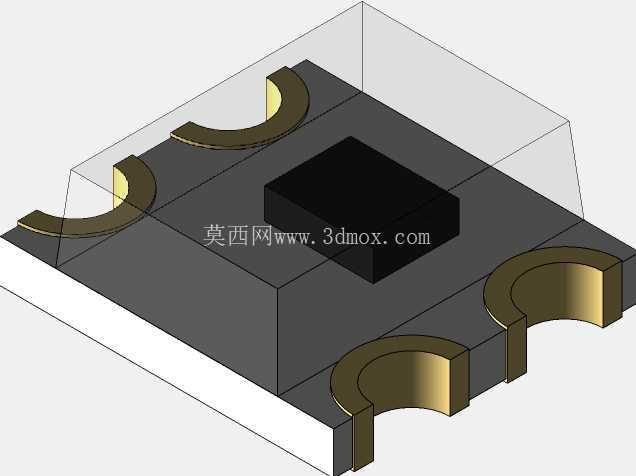

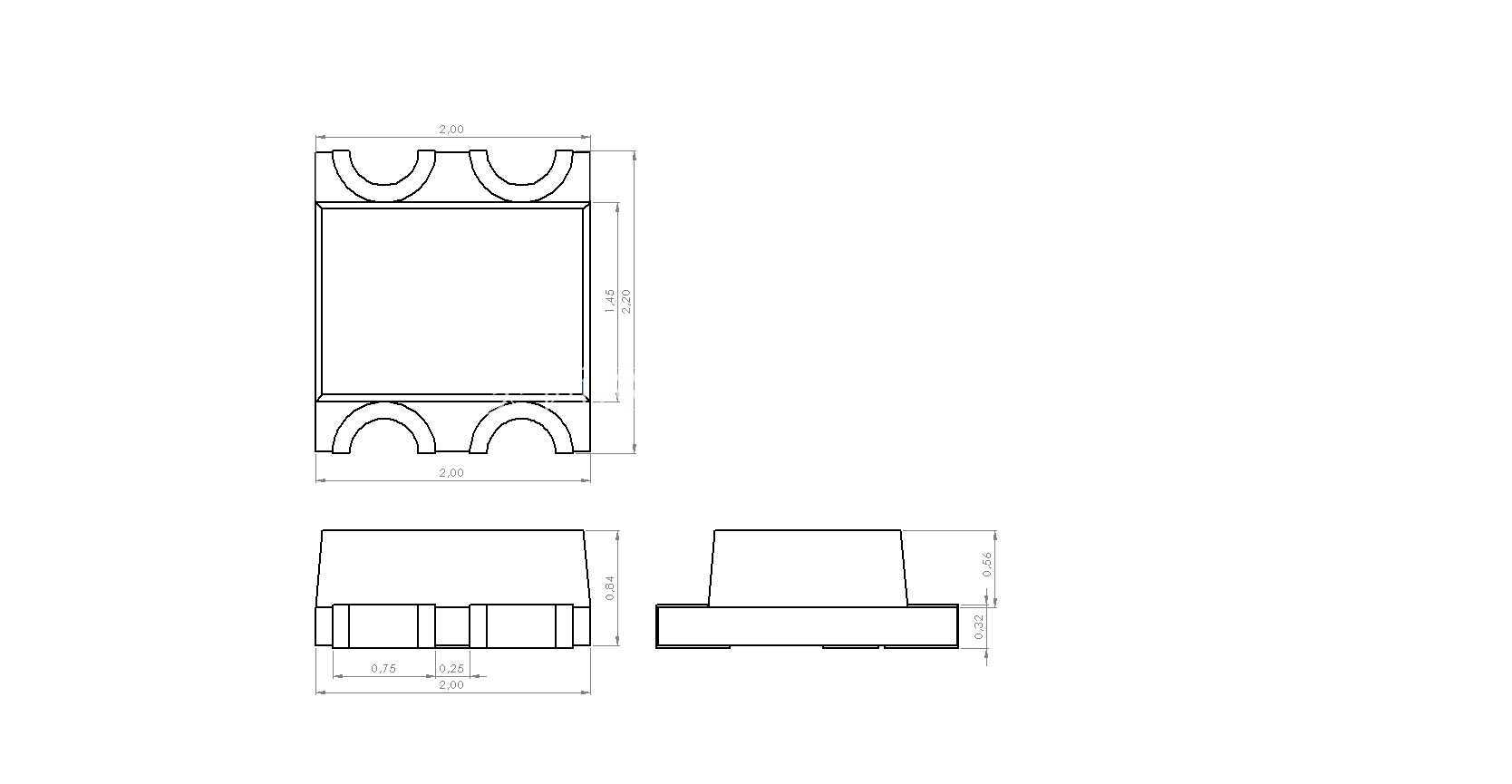

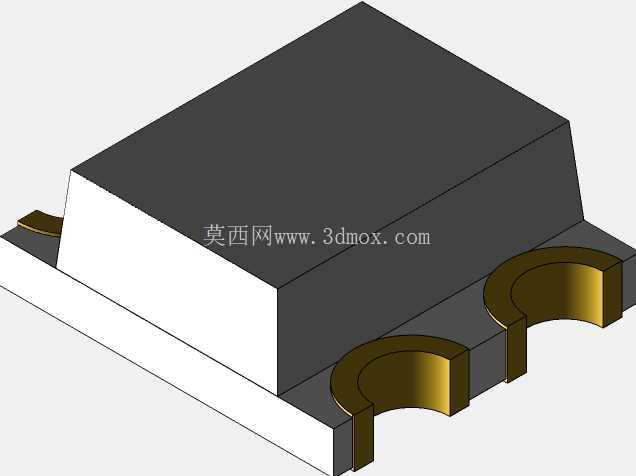

　　从设计思路上看，做这个模型的时候首先要卡准SMT生产的实际公差边界，不能只盯着 datasheet 上的标称尺寸画，要考虑实际封装的塑封体拔模斜度、引脚的共面度偏差、透镜部分的凸起高度——很多人建模的时候把顶部的透明封装画成纯平的，实际量产的灯珠顶部是带微透镜结构的，这个弧度直接决定了发光角度，要是结构件上的遮光孔距离灯珠太近，或者孔径和透镜的对位偏差超过0.1mm，就会出现某一侧发光偏暗、边缘有杂光的问题。模型里的三个焊盘引脚是按照实际回流焊的焊盘需求做的，引脚的半圆弧缺口是2020封装的标志性特征，这个结构不是随便设计的，一方面是在SMT贴装的时候增加焊锡的附着面积，减少虚焊概率，另一方面是过回流焊的时候，焊锡熔化的表面张力能顺着圆弧缺口把灯珠自动拉正，抵消一部分贴片机的贴装偏移，建模的时候特意还原了引脚的厚度和弯折角度，要是把引脚画成和塑封体齐平，后续做PCB封装的3D对齐、钢网开孔校核的时候就会出现偏差，实际生产的时候容易产生立碑、连锡的缺陷。

　　再说到安装边界的问题，这类贴片灯珠在结构堆叠的时候，周边要预留足够的安全距离，首先是焊盘周边0.3mm范围内不能有丝印、阻焊凸起或者其他结构件干涉，不然贴装的时候吸嘴没法平稳吸住灯珠顶部；其次是灯珠上方的透光结构，比如柔光罩、导光块，和灯珠透镜表面的距离要控制在0.2-0.8mm之间，距离太近容易在组装的时候刮花透镜表面，导致发光出现暗斑，距离太远又会让光线发散过度，色彩饱和度下降，相邻灯珠之间容易串色。另外要注意，这个封装的灯珠底部是没有散热焊盘的，所有的散热都是通过两侧的信号和电源引脚传导到PCB铜箔上，建模的时候还原了引脚和塑封体底部的高度差，这个间隙大概是0.05mm，刚好是回流焊后焊锡的厚度，要是做热仿真分析的时候忽略这个间隙，算出来的结温会比实际值偏低，设计散热铜箔的时候就会留的余量不足，长时间高亮度点亮的时候容易出现灯珠光衰加快、色偏的问题。

　　从功能特性上看，这个封装的灯珠因为把控制IC集成在封装内部，塑封体内部其实是分层结构的，下层是硅基控制芯片，上层是RGB三色发光芯片，最外层是透明的环氧树脂封装，模型虽然是外观结构模型，但在做内部结构示意的时候，也能对应上内部芯片的摆放位置——发光芯片是在封装的中心位置，所以导光结构的中心一定要和这个中心点对齐，不然光线耦合效率会大幅下降。很多做机械结构的工程师平时不关注电路部分的设计，以为灯珠只要能亮就行，实际上这类单线传输的灯珠，信号是从第一个灯珠的输出脚传到下一个灯珠的输入脚，建模的时候如果能准确还原引脚的定义位置，后续做PCB布线的时候就能提前规划走线路径，避免信号线绕太远导致信号干扰，出现灯珠闪烁、乱色的问题。

　　平时做项目的时候，这类元器件的精确模型能省很多后续改模的时间，比如之前做一款手持补光灯的项目，一开始用了网上随便找的通用灯珠模型，导光板的位置按照那个模型留了间隙，结果打样回来发现灯珠实际透镜高度比模型高了0.2mm，导光板直接压在灯珠上，组装的时候把十几个灯珠的透镜都压裂了，后来重新按照实物测绘建模，调整了导光板的支撑柱高度，才解决了这个问题。还有做键盘轴灯的时候，灯珠的位置要和轴体的导光孔精准对位，要是模型的尺寸偏差超过0.1mm，轴体装上去之后就会把灯珠挡住，光线透不出来，只能重新改PCB的封装位置，耽误项目进度。所以这类基础电子元器件的三维模型，核心不是做的多好看，而是尺寸精准、结构特征和实物一致，能直接用来做结构干涉检查、装配模拟、钢网开孔校核，让结构工程师在设计阶段就能把所有可能出现的装配问题提前规避掉，减少打样返工的次数。
