Wurth4020封装10μH贴片功率电感

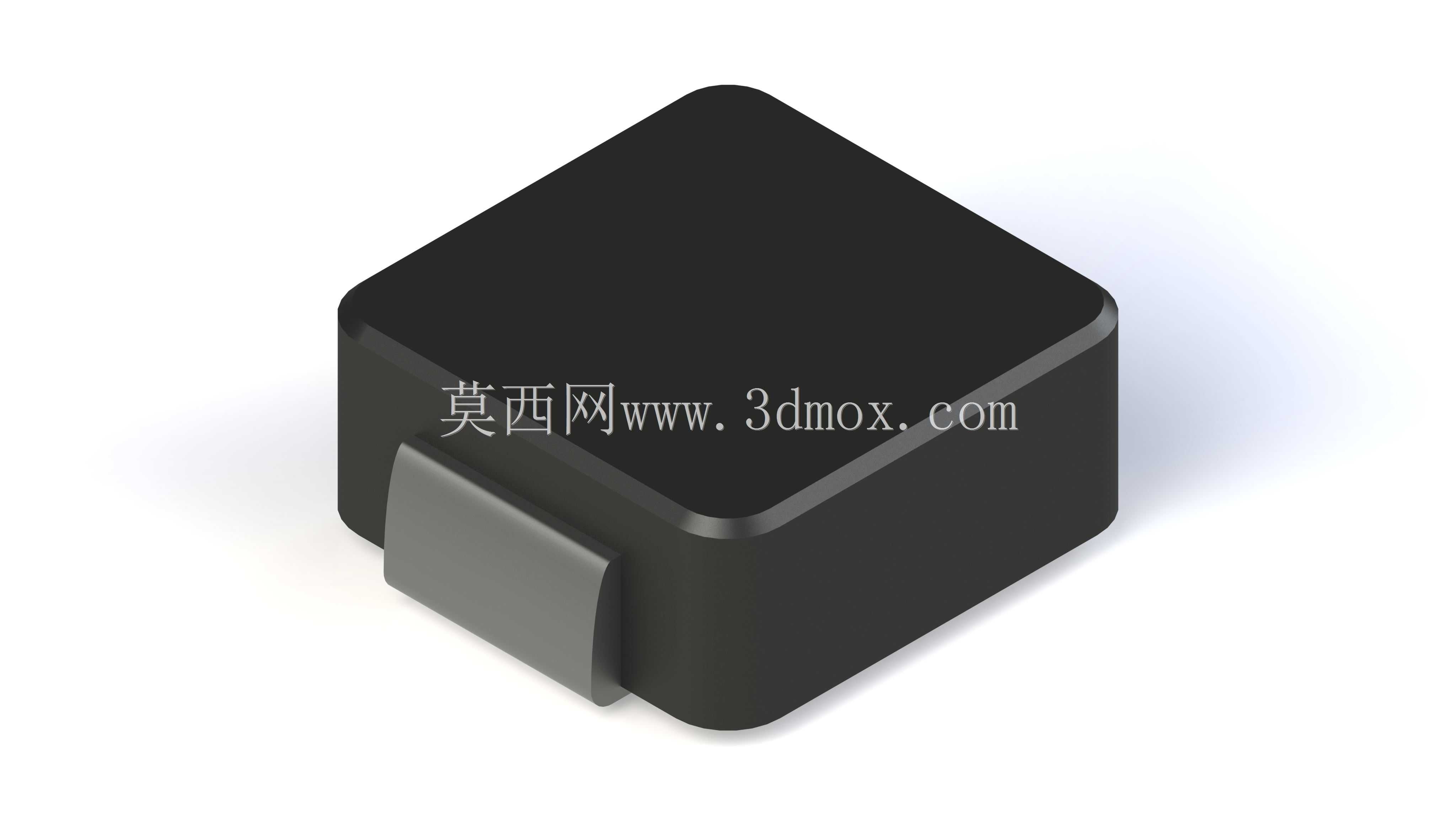

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局环节，贴片功率电感的选型与安装适配直接影响电源回路的纹波抑制效果与整体板面空间利用率，本次涉及的这款贴片电感，是面向小功率DC-DC转换回路设计的表贴磁性元件，适配1.5A额定工作电流的负载场景，电感量标称值为10μH，采用行业通用的4020封装尺寸，也就是元件本体长度4.0mm、宽度4.0mm、高度2.0mm的方形塑封结构，两个端电极分布在本体对侧的下部位置，端电极宽度与本体侧边齐平，焊接时可直接贴合PCB表面的焊盘，不需要额外的引脚成型工序，适配SMT自动化回流焊生产流程，能大幅降低板级组装的人工成本。

　　从实际应用场景来看，这类电感常被布置在电路板的电源输入端口、主控芯片的供电回路旁，用来滤除电源线路中的高频杂波，同时在DC-DC升压、降压拓扑中承担储能作用，配合电容、电源管理芯片完成电压转换，给后端的主控、传感、通信模块提供稳定的直流供电。因为采用了全封闭的磁屏蔽结构，电感工作时产生的漏磁被约束在本体内部，不会对周边的敏感器件比如射频天线、高精度采样电阻、霍尔传感器造成电磁干扰，这一点在高密度布板的便携设备、车载传感模块中尤为重要——很多时候板卡空间紧张，电感与敏感器件的间距往往不足2mm，如果使用非屏蔽的工字电感，漏磁很容易导致射频接收灵敏度下降、采样数据出现周期性偏差，而这款屏蔽结构的电感就能很好规避这类问题。

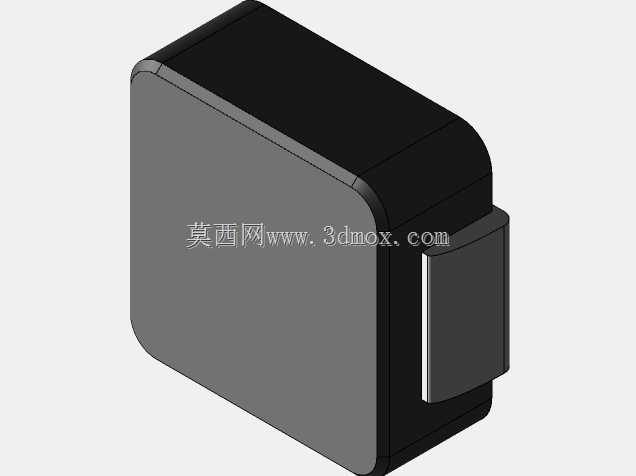

　　在三维建模的细节处理上，这款电感的本体做了圆角过渡处理，四个边角的R角控制在0.3mm左右，既符合实际塑封工艺的脱模要求，也避免了直角结构在组装过程中刮擦周边元件、造成绝缘层破损的风险。端电极的厚度设置为0.2mm，表面做了哑光锡层的质感处理，和黑色的塑封本体形成清晰的视觉区分，建模时端电极与本体的配合间隙控制在0.05mm以内，完全还原实际元件的装配公差，在做PCB装配干涉检查时，能精准模拟元件贴装后的实际占用空间，不会出现模型尺寸偏大导致的布局误判，也不会因为尺寸偏小导致后期生产时出现元件碰撞、贴装偏移的问题。

　　从安装边界来看，这款电感在PCB上的占位面积为4.2mm×4.2mm，比元件本体单边多出0.1mm的焊盘外延空间，焊盘长度设计为1.2mm，宽度与元件端电极宽度一致，能保证回流焊时焊锡充分浸润，形成可靠的焊点，同时避免焊锡过多导致的元件立碑、偏移缺陷。元件本体上方的安全高度预留2.2mm即可，比元件本体高度多出0.2mm的间隙，既可以满足外壳组装的空间要求，也能给电感工作时的温升留出足够的散热空间，避免密闭空间内热量累积导致电感量漂移、额定电流下降的问题。

　　在结构设计思路上，这款电感采用了一体化的磁芯封装结构，内部的绕组被完全包裹在磁性材料与塑封外壳内部，相比传统的开式绕组电感，它的机械强度更高，在板卡过波峰焊、回流焊的高温过程中，不会出现绕组松散、磁芯开裂的问题，同时防潮、防盐雾的性能更优，能适应工业现场、车载环境下的复杂温湿度条件。端电极采用了多层电镀工艺，从内到外依次是镍层、锡层，和PCB焊盘的结合力更强，在板卡受到振动、冲击的场景下，比如车载设备、工业手持终端的使用场景中，不会出现焊点脱落、元件失效的问题。

　　很多结构工程师在做PCB元件库建模的时候，容易忽略电感本体的倒角细节和端电极的实际厚度，导致建好的3D模型导入PCB设计软件后，和实际元件存在尺寸偏差，做干涉检查时出现误报，或者在后期结构外壳开模时，因为元件高度模型不准，导致外壳和元件顶死，需要反复修模。这款电感的三维模型完全按照实际物料的尺寸公差做了还原，本体的平面度、端电极的共面度都和实际元件一致，在进行虚拟装配时，可以直接调用到板卡装配体中，精准验证元件与周边结构件、接插件、屏蔽罩的间隙是否满足设计要求，减少打样阶段的试错成本。

　　另外在电源回路的性能匹配上，10μH的电感量搭配合适的输出电容，可以将电源纹波控制在10mV以内，满足大部分低功耗主控芯片、传感模块的供电要求，1.5A的额定电流可以覆盖最大1A左右的持续输出负载，短时过载能力可以达到2A，足够应对模块启动时的冲击电流。4020的封装尺寸属于中小功率电感的通用封装，在物料替换时也有很强的通用性，不同品牌的同参数电感只要是4020封装，都可以直接pin对pin替换，不需要修改PCB焊盘设计，给后期的物料采购、成本优化留出了足够的空间。
