表面贴装无源SMD电子元件封装结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，表面贴装类无源元件是板级电路里占比最高的基础元器件，这类SMD封装的元件不需要预留通孔插装的焊盘过孔，能够充分利用PCB板的正反两面布线空间，大幅压缩整块电路板的外形尺寸，适配当下电子设备小型化、高密度集成的设计趋势。做板级结构设计的时候，很多新手工程师容易忽略无源SMD元件的实际安装边界，只抓取 datasheet 里的标称长宽高数值做封装，实际回流焊过程中元件会存在微小的位移公差，加上焊盘爬锡的高度余量，如果封装边界留的余量不足，很容易出现元件和周边结构件干涉、或者和相邻元件焊盘连锡短路的问题。

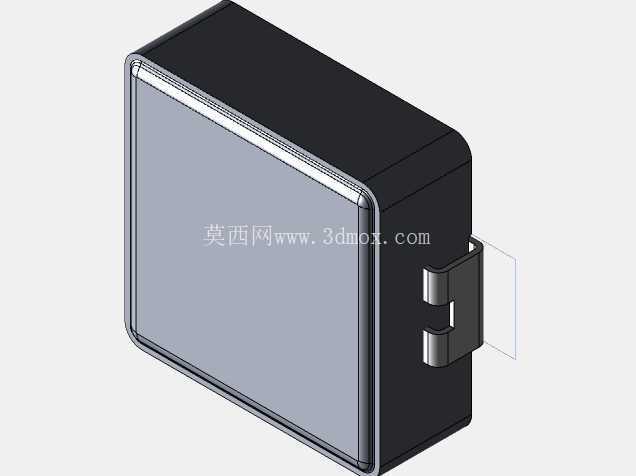

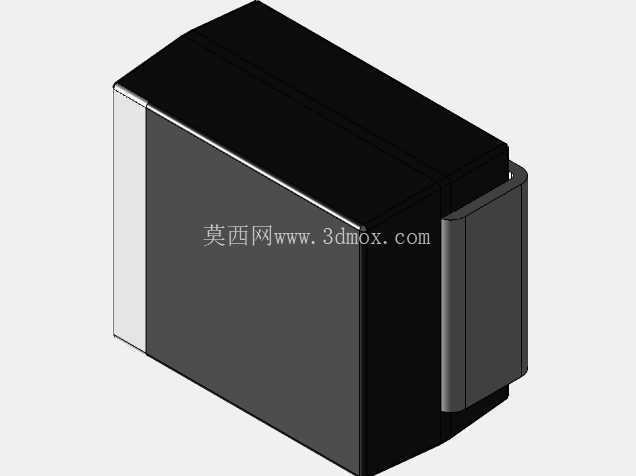

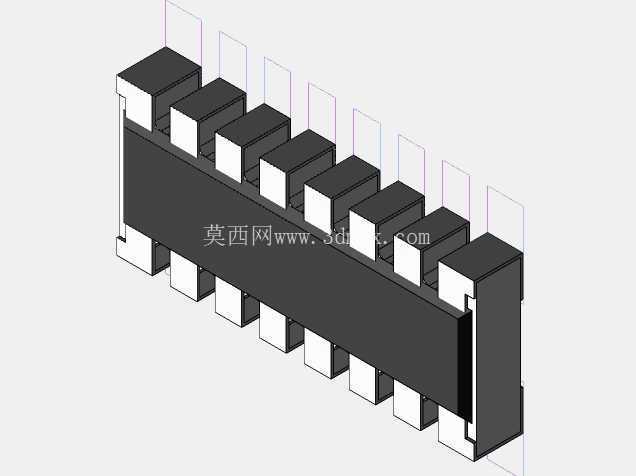

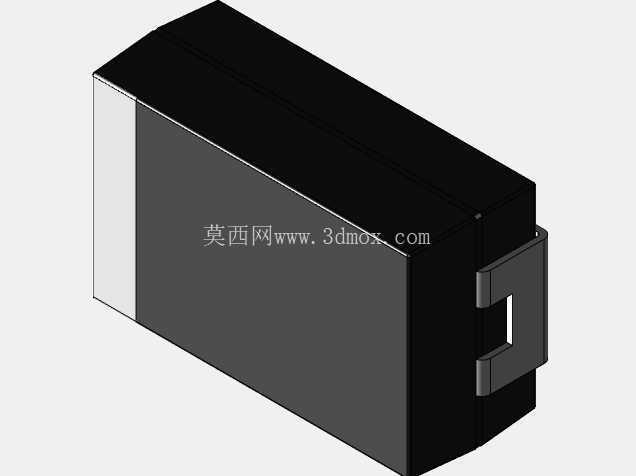

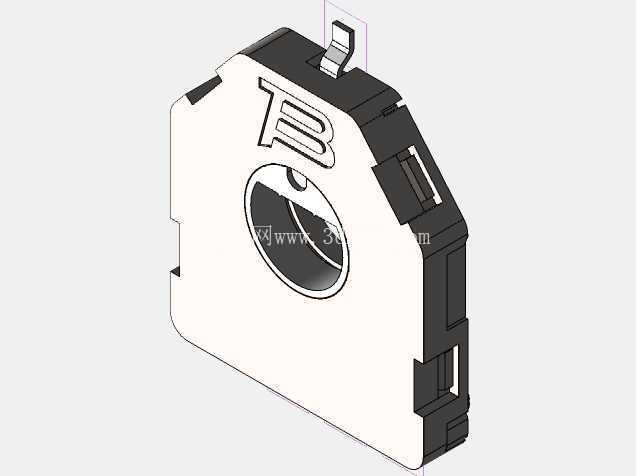

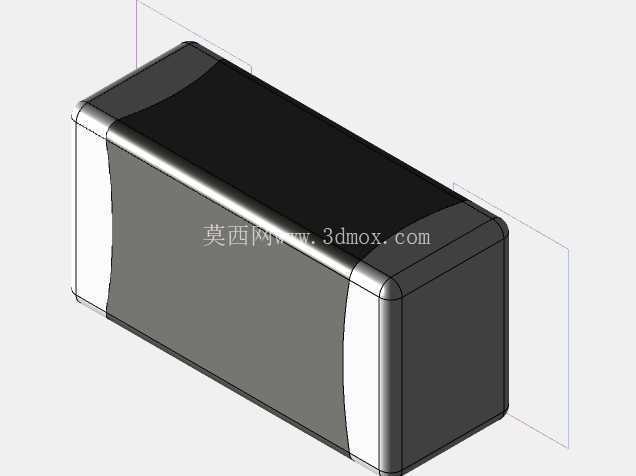

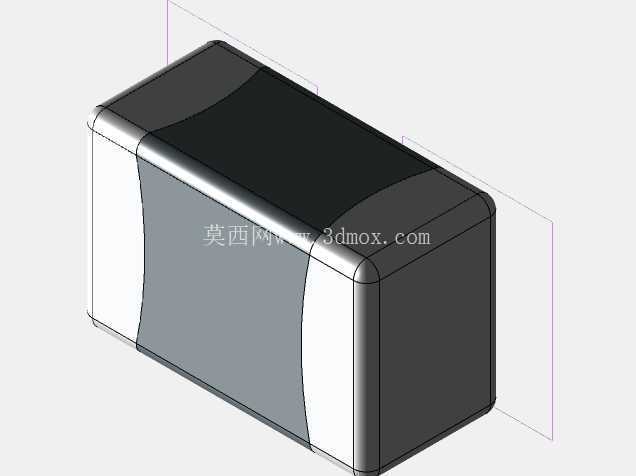

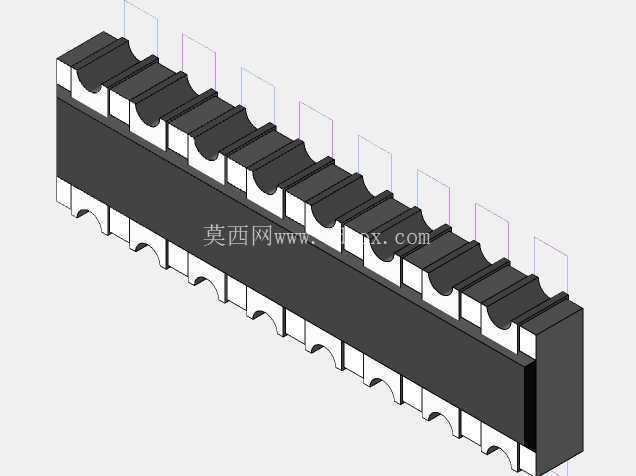

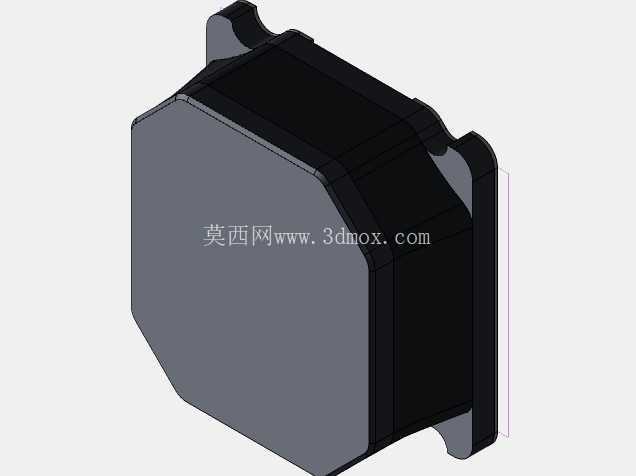

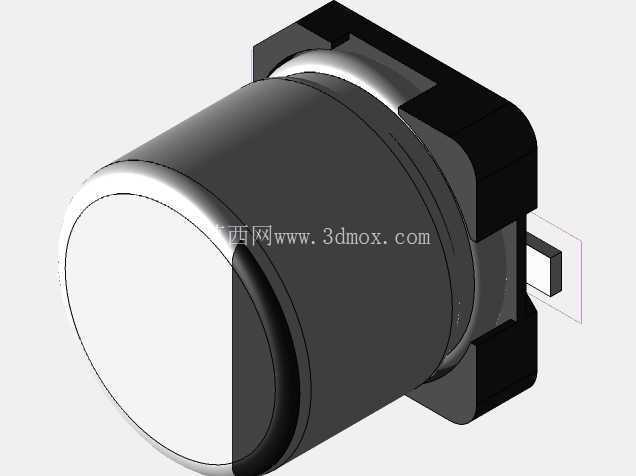

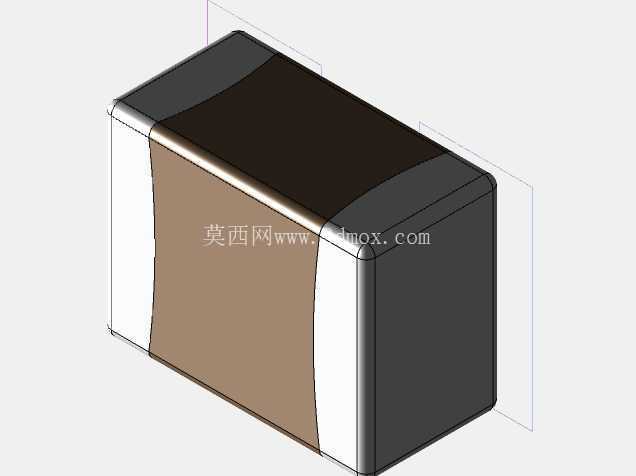

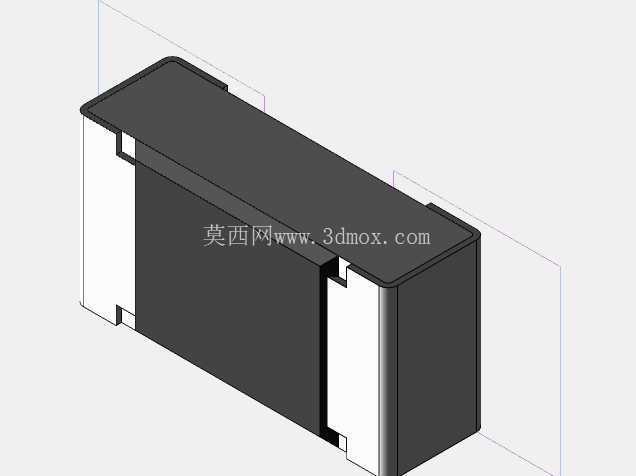

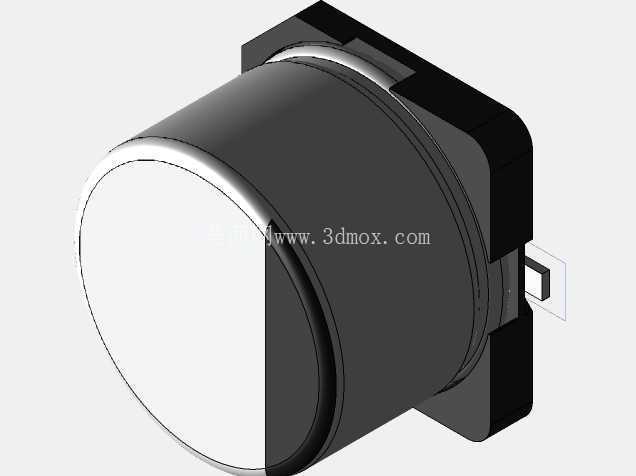

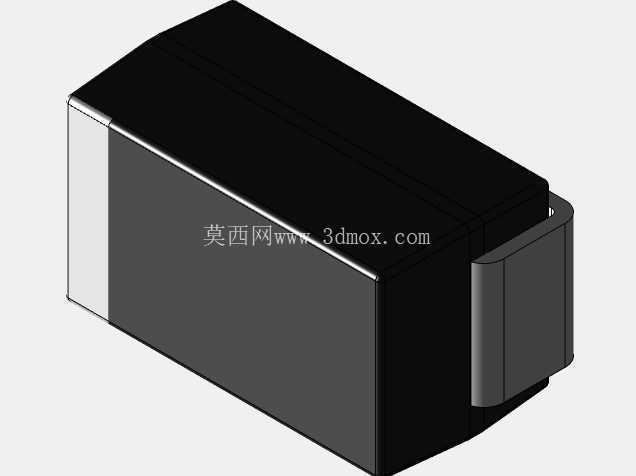

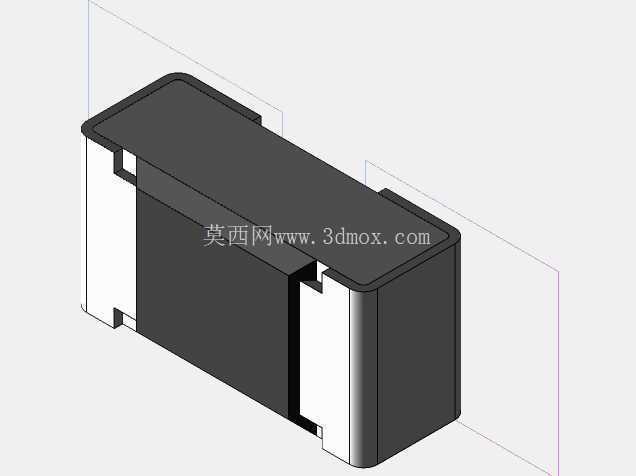

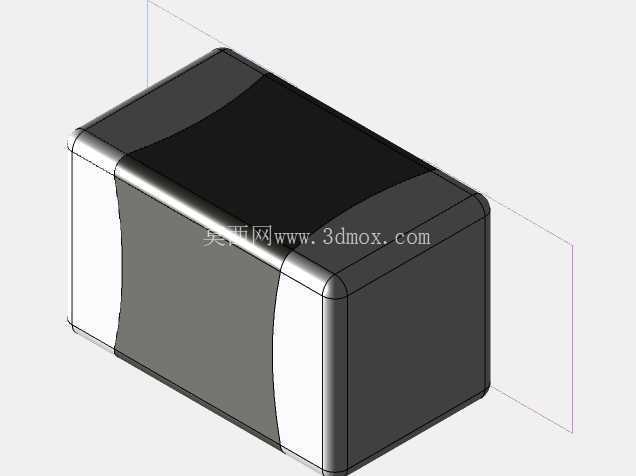

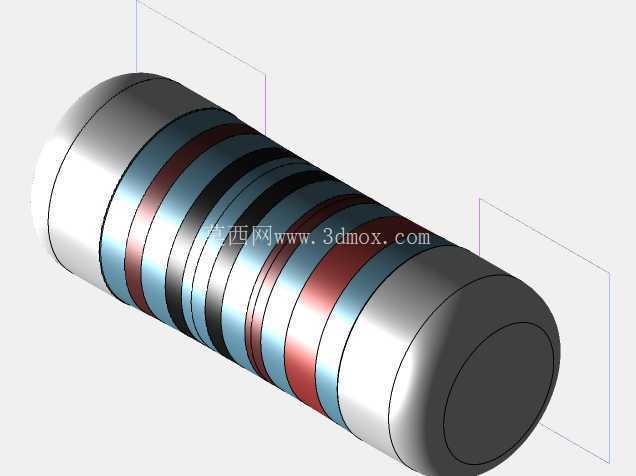

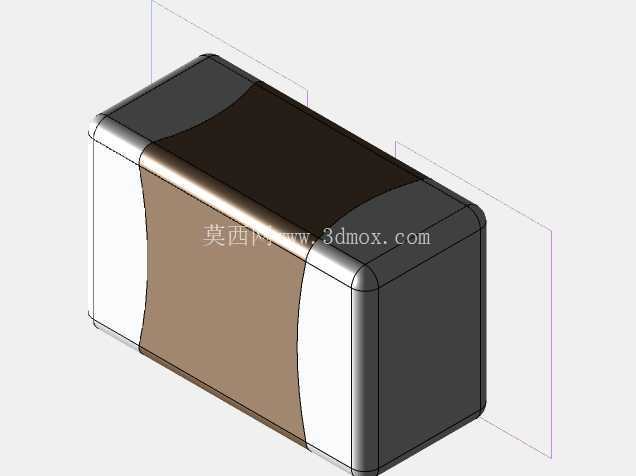

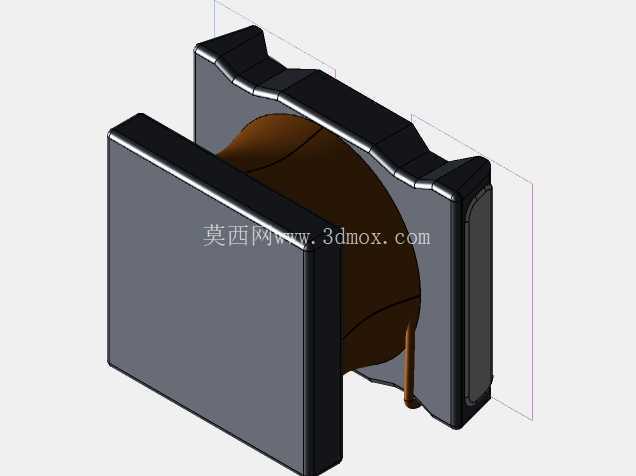

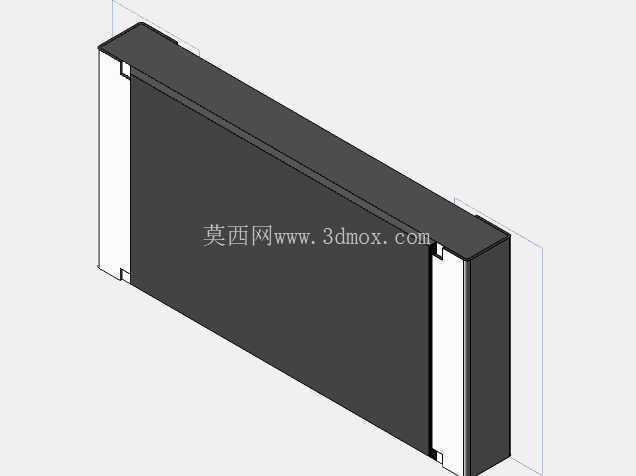

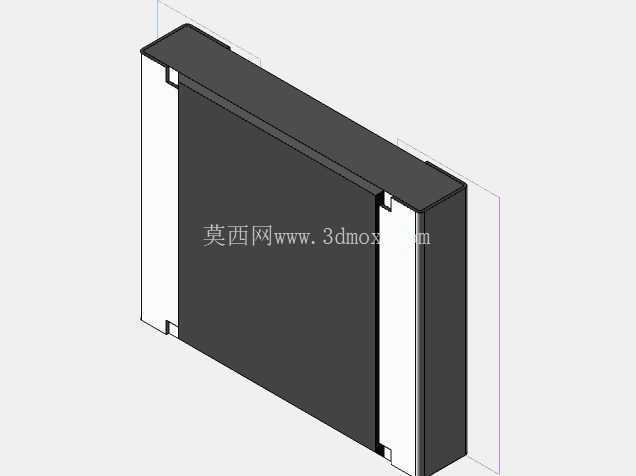

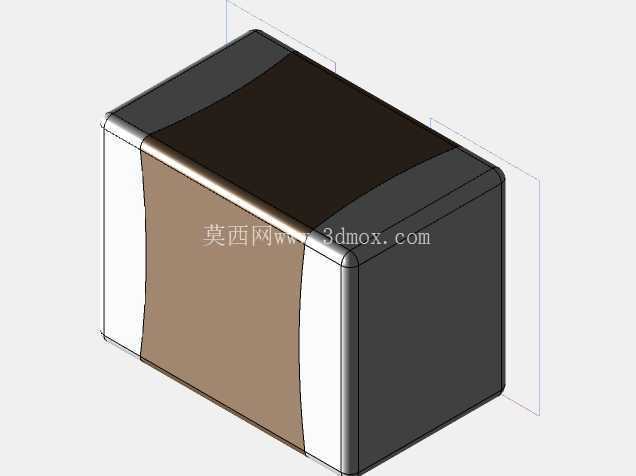

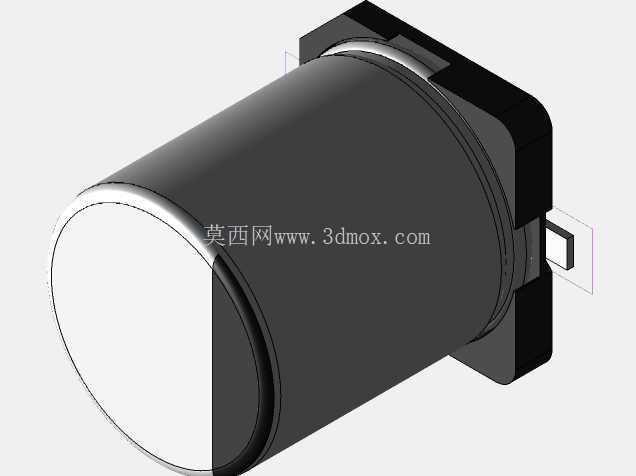

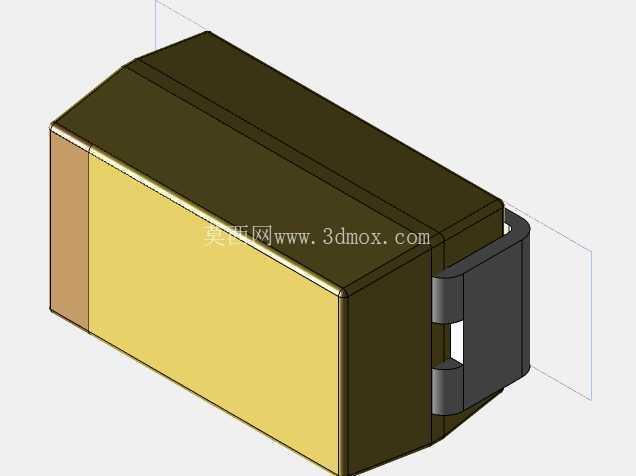

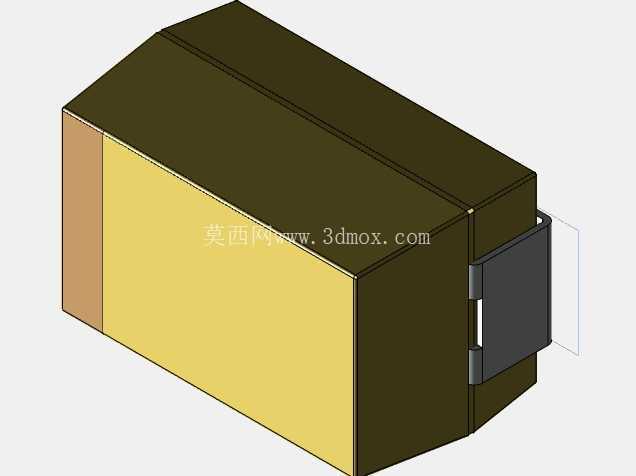

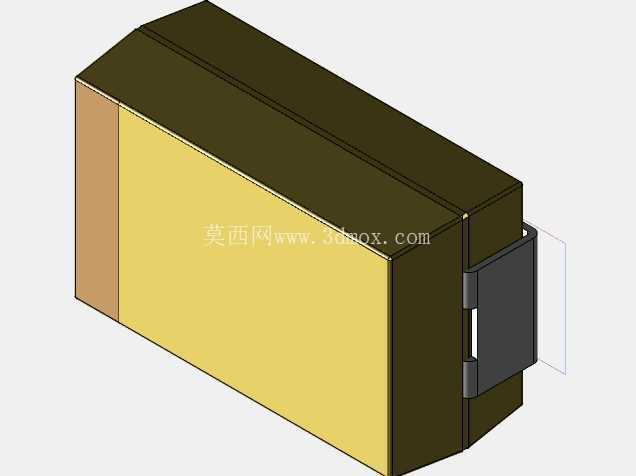

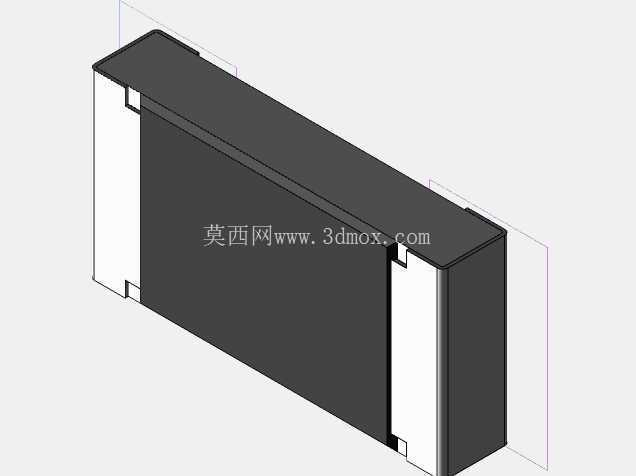

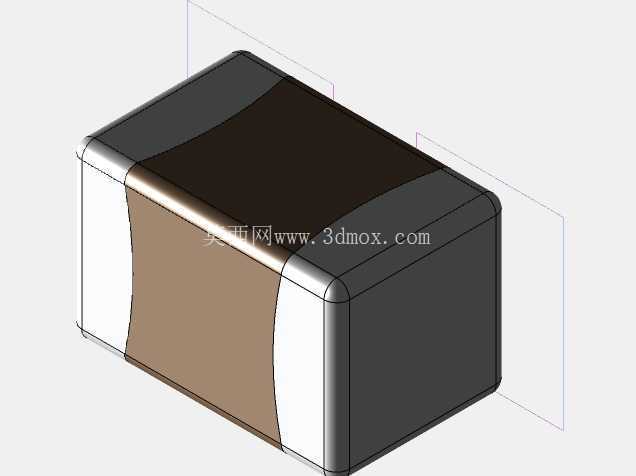

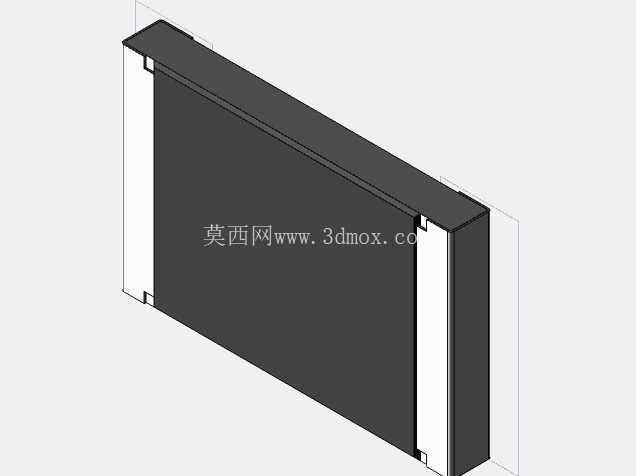

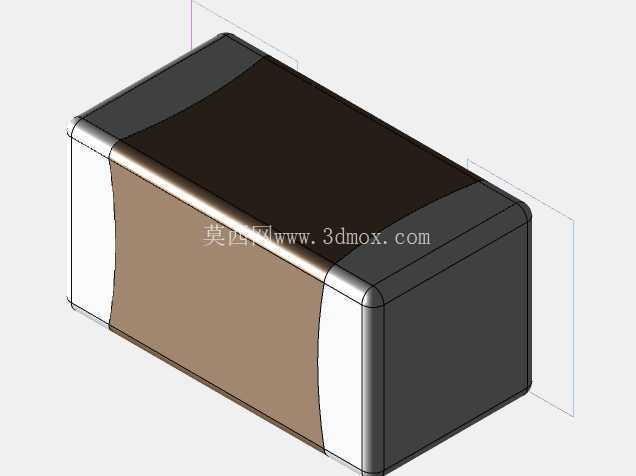

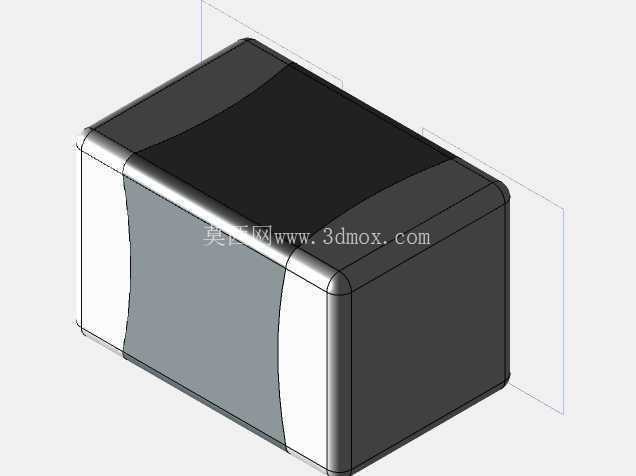

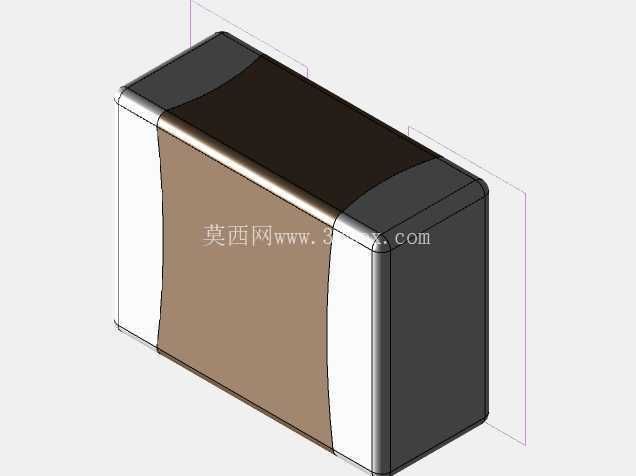

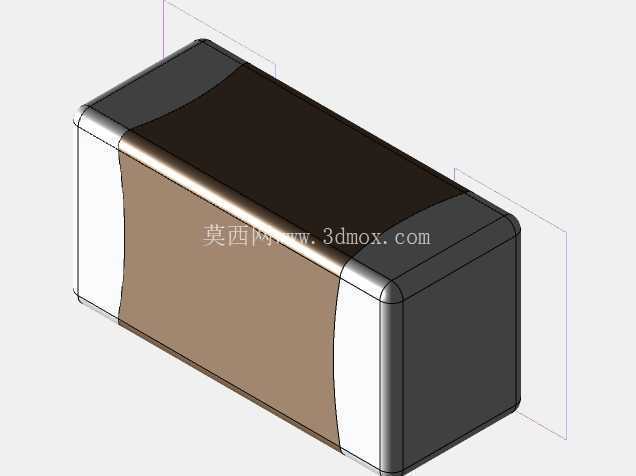

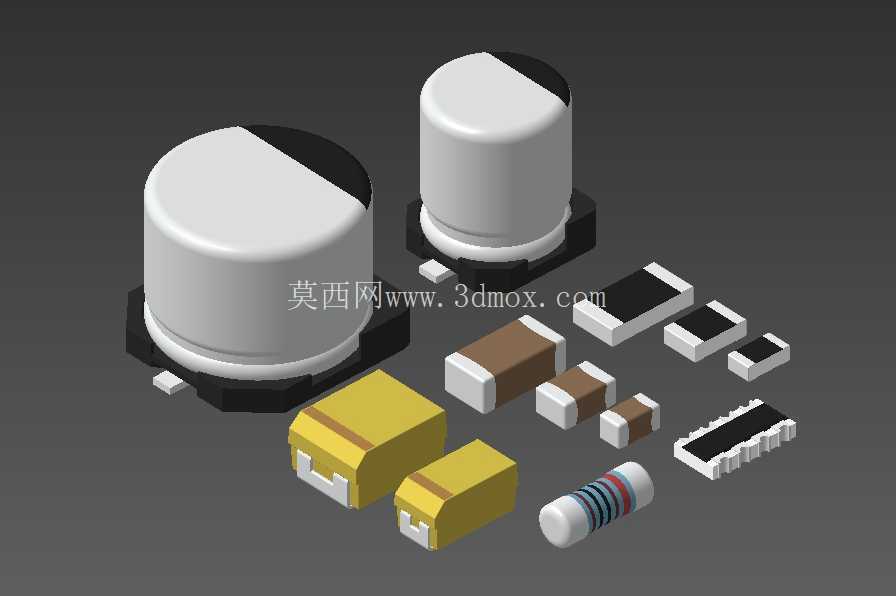

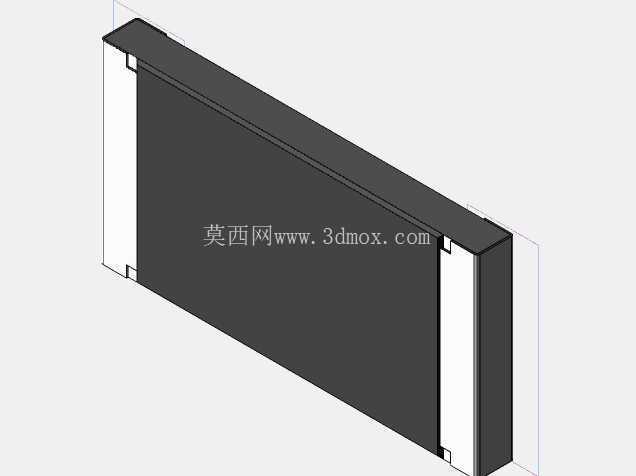

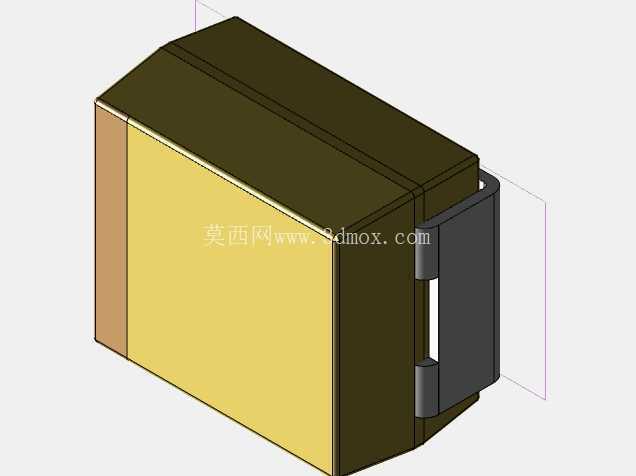

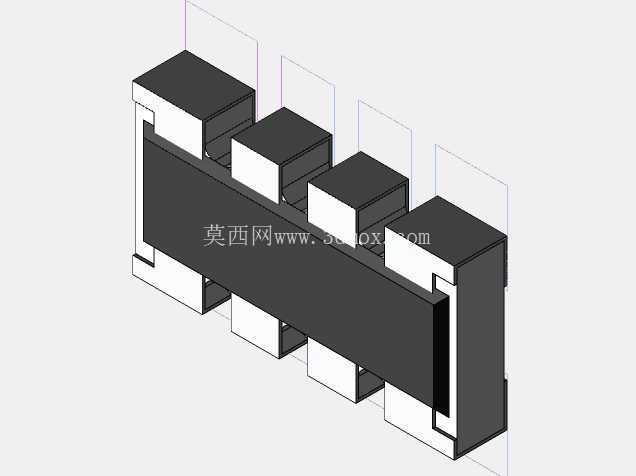

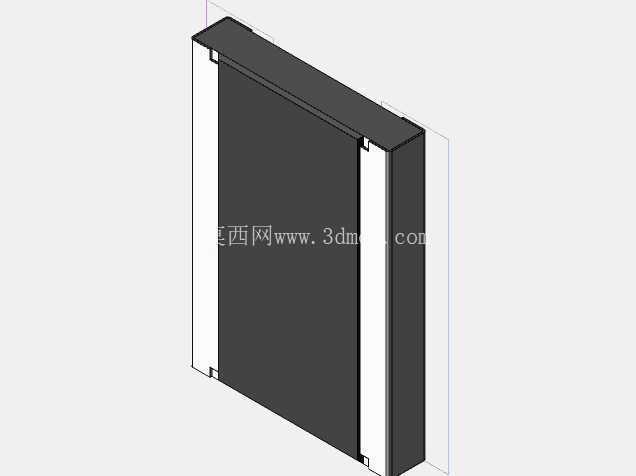

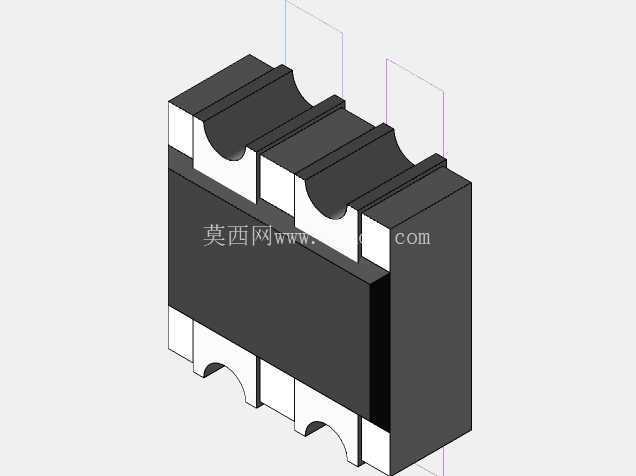

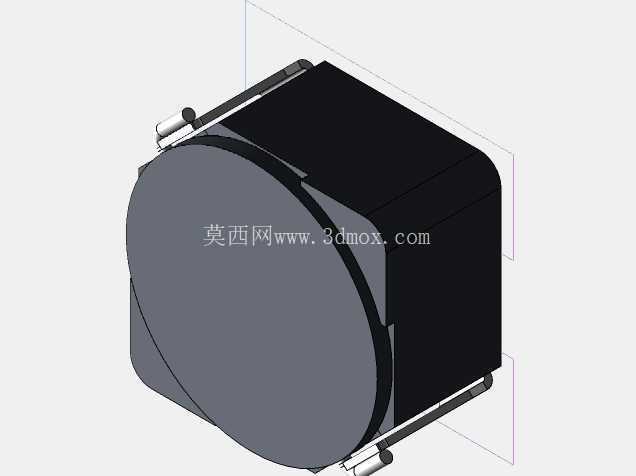

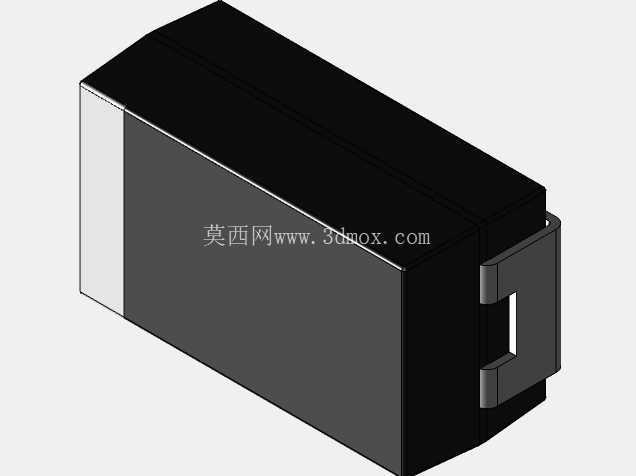

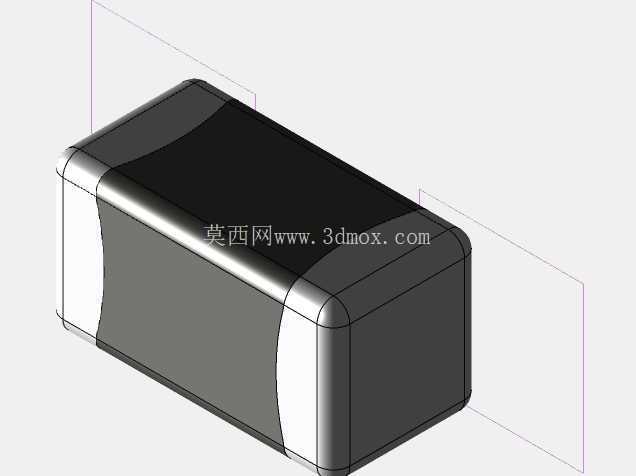

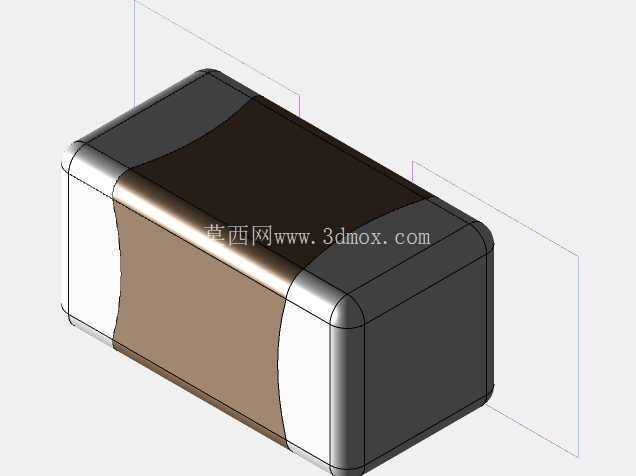

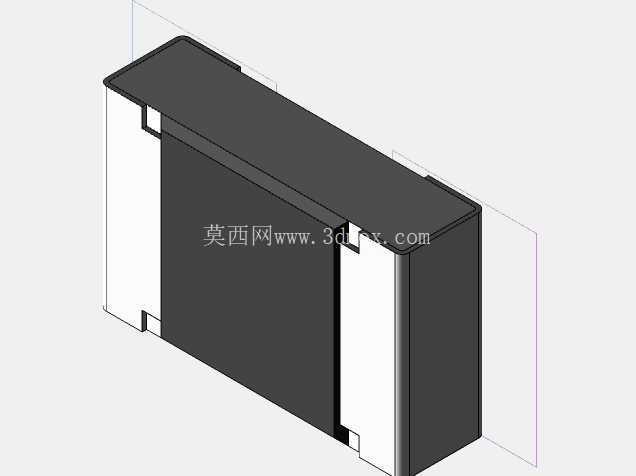

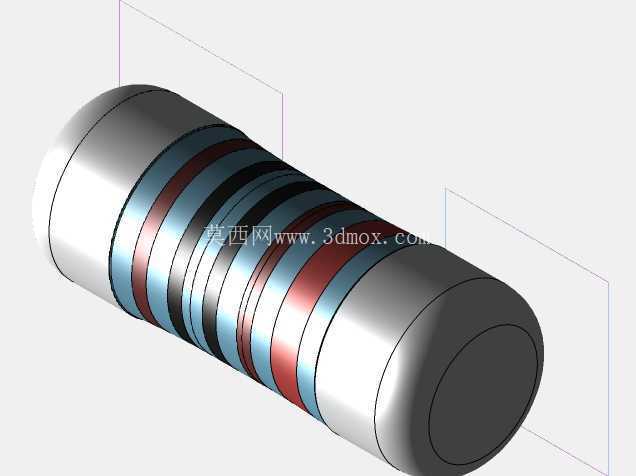

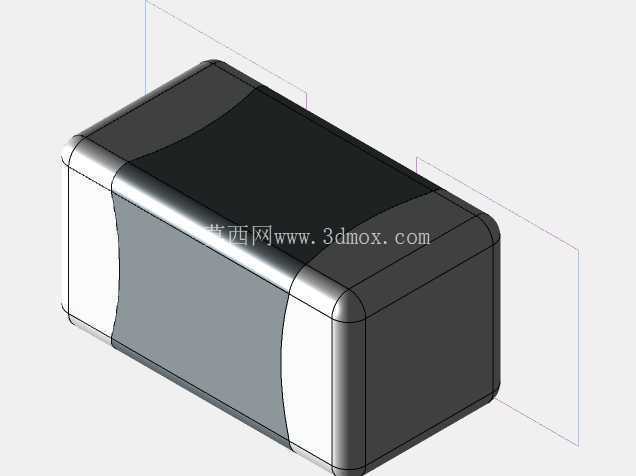

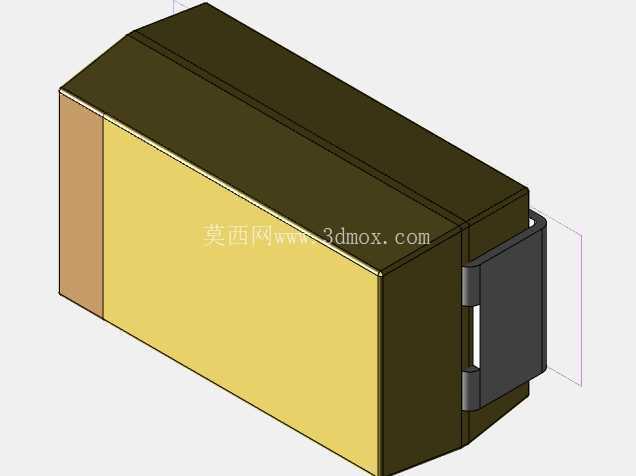

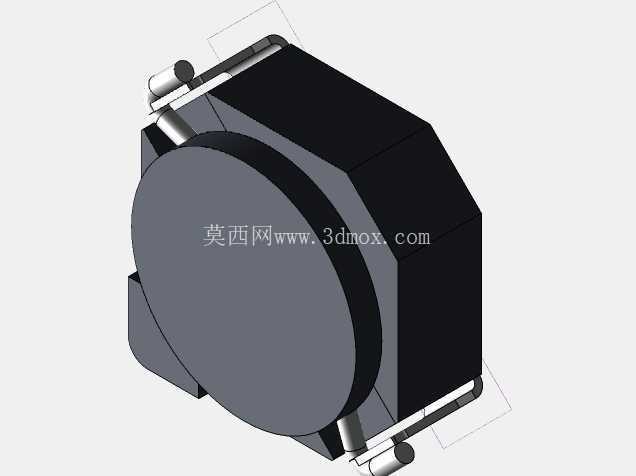

　　这个无源SMD的三维模型还原了元件本体的真实外形轮廓，包括端电极的金属镀层区域、本体塑封层的圆角过渡细节，在做PCB布局的3D校验的时候，可以直接导入到EDA软件的3D预览环境里，直观检查元件和板上屏蔽罩、连接器、散热片等结构件的安全间隙。从设计逻辑上看，这类无源SMD元件的本体结构做了对称化处理，两端的金属端电极尺寸完全一致，贴装的时候不需要区分元件方向，能够大幅提升SMT产线的贴装效率，减少反向贴装的不良率。元件本体的塑封部分采用了哑光的阻焊材质，端电极做了镀锡处理，保证回流焊过程中焊锡能够良好浸润，形成可靠的焊点。在实际选型应用中，不同封装尺寸的无源SMD元件对应不同的功率承载能力，小尺寸0402、0603封装多用于信号处理回路的限流、滤波场景，大尺寸1210、1206封装多用于电源回路的退耦、大电流限流场景，这个模型的外形尺寸严格对应常规通用无源SMD的安装边界，端电极的宽度、本体与端电极的衔接位置都和实际量产元件保持一致，不会出现3D布局校验时显示有间隙、实际组装后发生顶碰的问题。

　　很多工程师在做整机结构堆叠的时候，往往只关注接插件、芯片、屏蔽罩这些大尺寸器件的高度，忽略了无源SMD元件的实际高度，尤其是在做超薄类电子产品设计的时候，板上贴片元件的高度直接决定了整机的厚度余量，如果用简化的方块模型代替真实元件模型，很容易出现元件顶到外壳内壁、或者压到屏幕排线的问题。这个模型还原了元件本体顶部的平整面、侧壁的脱模斜度细节，在做结构干涉检查的时候，能够准确模拟元件贴装后的实际占用空间，包括焊盘上焊锡熔化后形成的焊点高度对应的空间余量，都可以通过模型的端电极延伸区域做校验。

　　另外在做SMT产线的吸嘴选型、贴装程序校验的时候，这个模型也可以用来模拟吸嘴拾取元件的位置，确认吸嘴和元件本体的接触面积，避免出现拾取偏移、抛料率过高的问题。对于做电路教学、SMT工艺仿真的场景，这个三维模型也可以直观展示表面贴装无源元件的结构组成，帮助新人理解端电极和PCB焊盘的焊接结合方式，理解为什么SMD元件相比通孔元件能够提升组装密度、缩短生产流程。在做PCB的可制造性设计检查时，导入这类精准的元件3D模型，还可以提前发现元件间距不足、波峰焊时元件阴影效应导致的虚焊风险，在设计阶段就调整元件布局，减少后期打样试产的整改次数，缩短整个产品的开发周期。
