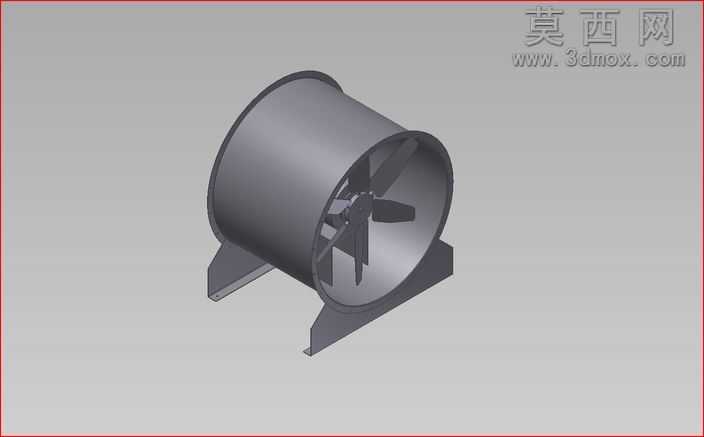

TA1250型轴流通风机三维结构模型

本模型为TA1250规格轴流风机的完整三维数字化模型，建模过程严格遵循轴流风机的实际工程设计逻辑，采用参数化建模方式完成全结构搭建。首先进行整体基准定位，确定风机的中心轴线、安装支撑面的基准坐标，保证各部件装配关系完全符合实际生产的公差配合要求。风筒部分采用薄壁圆筒特征建模，通过拉伸、抽壳命令构建等壁厚的筒身结构，对筒身两端的法兰翻边结构做了细节还原，保证筒身圆度、壁厚均匀度的参数与实物一致，筒身表面做了哑光金属质感的材质赋予，还原钢制机壳的真实质感。叶轮部分是建模的核心，首先根据轴流风机的气动设计参数确定叶片数量、叶片安装角、叶型轮廓，通过曲面放样构建单个叶片的翼型曲面，保证叶片的扭曲角度沿叶根到叶梢渐变符合气动设计要求，完成单个叶片建模后通过圆周阵列命令生成全部叶片，再与中心轮毂做布尔合并，叶轮部分赋予了深色金属材质，区分于机壳的同时还原叶片的材质特征。底部安装支架采用钣金建模逻辑，通过基体法兰、边线法兰、折弯命令构建L型支撑结构，对支架与筒身的焊接贴合面做了贴合约束，支架底部的安装固定孔位按照实际安装尺寸做了精确开孔，保证安装尺寸的可参考性。建模完成后对整体装配体做了干涉检查，确认风筒内壁与叶轮转动范围无干涉，支架与筒身连接无错位，各部件的装配约束完全符合实际装配逻辑。渲染阶段采用柔和的工业产品布光，多角度展示风机的整体外观、叶轮结构、安装支架形态，模型结构完整无缺失，可用于通风系统布局演示、风机结构教学、产品选型参考等场景，能够直观呈现该型号轴流风机的整体构造与外形特征，为相关工程设计、教学演示提供准确的三维可视化参考。
