全规格贴片电阻及配套焊盘电容组装件

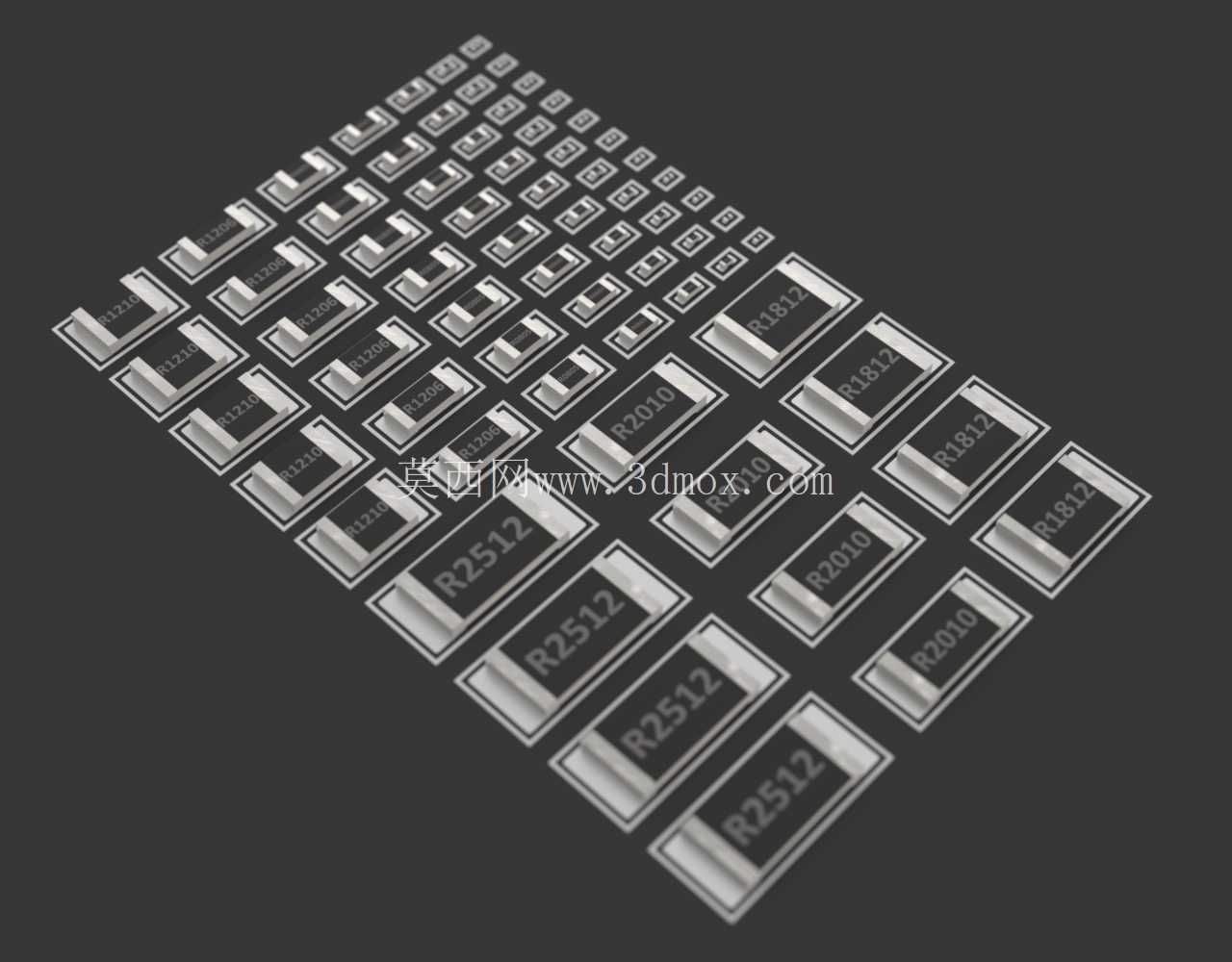

　　在消费电子、工业控制板卡、汽车电子模块的SMT产线设计环节，贴片阻容类元器件的封装库准确性直接决定了PCB可制造性与贴片良率，很多初入行的结构工程师、硬件layout人员在搭建封装库时，常因为焊盘尺寸偏差、丝印标注错位、元器件本体与焊盘的安全距离预留不足，导致回流焊后出现立碑、虚焊、元器件偏位等批量生产问题，这套组装模型覆盖了当前行业内通用的全系列贴片电阻规格，从最小的01005封装到常用的2512封装均做了1:1的实体还原，同时配套了对应规格的焊盘、丝印电容组装结构，能直接用于PCB封装库的参考校验、SMT贴片机的吸嘴选型模拟、回流焊治具的空间避让设计。

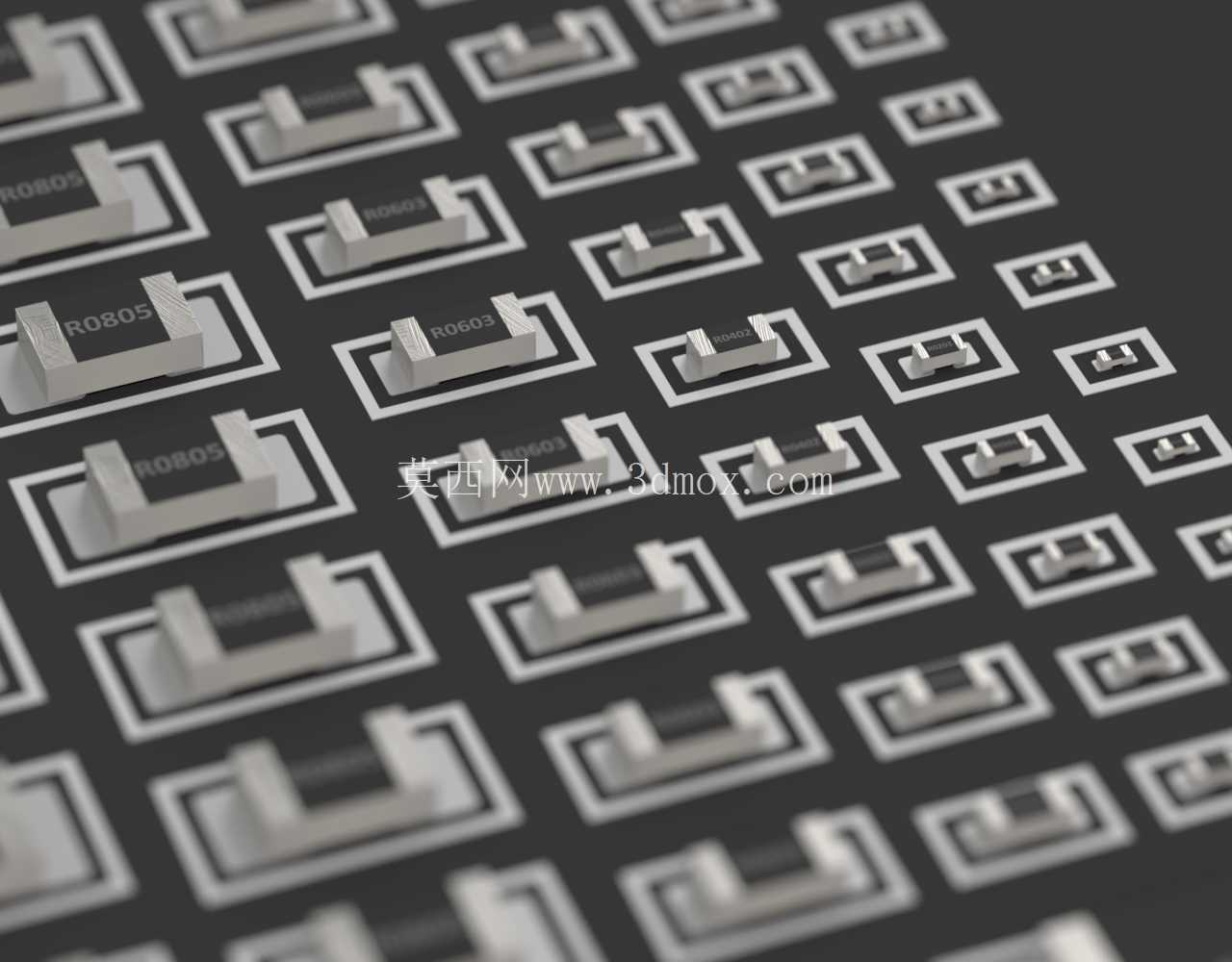

　　从实际设计逻辑来看，这套组装件没有采用简化的方块示意建模方式，而是严格按照各封装规格的JEDEC标准尺寸做实体还原，比如0402封装的电阻本体长度控制在1.0mm±0.05mm，宽度0.5mm±0.05mm，对应的焊盘宽度设置为0.6mm，焊盘内间距0.4mm，外间距1.4mm，完全匹配行业通用的钢网开口尺寸要求；0805封装的电阻本体长度2.0mm，宽度1.25mm，焊盘做了圆弧过渡处理，避免PCB布线时出现锐角导致的信号干扰问题；2512这类大封装功率电阻，还特意还原了本体端面的电极层厚度，在做整板热仿真时，可以直接赋予电极层对应的铜材质参数，模拟大电流工况下的电极发热传导路径，不需要额外对模型做二次修整。

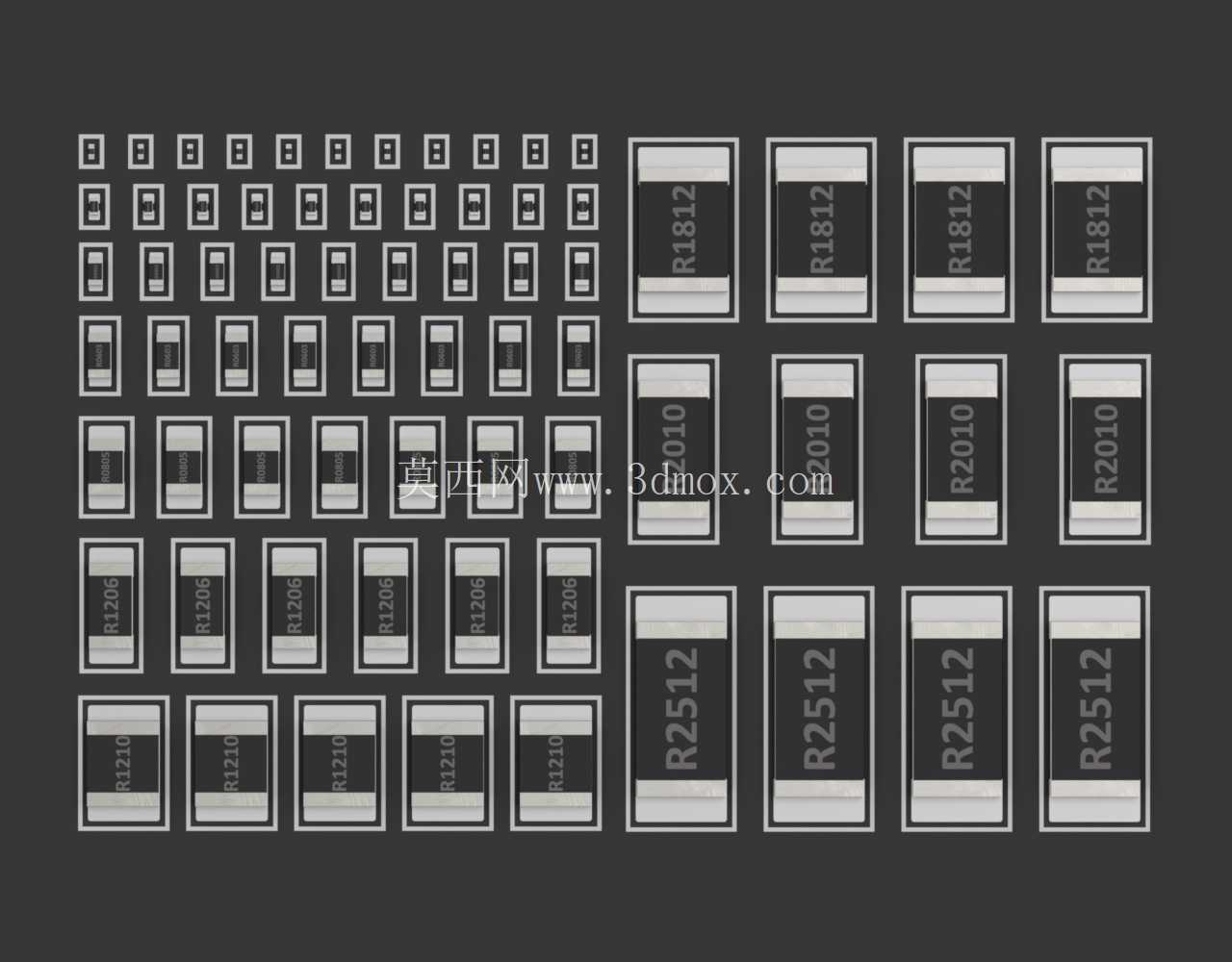

　　不同封装的阻容件在实际应用场景中的选型边界也在模型组装逻辑里做了区分，01005、0201这类极小封装主要用于高密度集成的可穿戴设备、手机主板的信号回路，这类封装的焊盘在模型里特意标注了阻焊层的延伸范围，提醒设计人员在做高密度布线时，阻焊桥的宽度不能小于0.1mm，否则会出现绿油脱落导致的焊盘短路；0603、0805是通用消费电子、工业控制板卡最常用的封装，兼顾了焊接良率与空间占用率，模型里对应的焊盘做了两种可选结构，一种是适合波峰焊的圆形焊盘，一种是适合回流焊的矩形焊盘，设计人员可以根据自己的生产工艺直接选用；1206、1210、1812、2010、2512这类大尺寸封装，主要用于电源回路的限流、分压场景，这类封装的电阻在焊接时需要考虑焊盘的散热能力，模型里对应的焊盘特意增加了散热延伸铜皮的示意结构，和实际PCB设计中的热焊盘处理逻辑完全一致。

　　在做整板三维装配检查时，这套组装模型可以直接导入到PCB结构装配文件中，检查元器件本体和周边结构件的安全距离，比如很多设计人员容易忽略贴片电阻的本体高度，01005封装的电阻本体高度只有0.3mm，而2512封装的功率电阻本体高度可以达到0.7mm，如果板卡上方有结构壳体、屏蔽罩、导热垫等部件，就需要通过三维模型校验预留的高度空间是否足够，避免出现壳体顶到元器件导致的焊接脱落、元器件破裂问题。另外这套模型里配套的电容组装结构，和电阻封装做了同尺寸对齐，在做BOM整理、SMT贴片程序编制时，可以直接通过模型的封装尺寸快速区分元器件类型，减少人工核对封装的出错概率。

　　从SMT产线的实际应用角度出发，这套组装模型还可以用于贴片机的吸嘴匹配模拟，不同封装的元器件对应的吸嘴直径、吸取压力都有差异，01005封装需要用直径0.3mm的特小吸嘴，吸取压力不能超过0.1MPa，否则会把元器件吸碎；2512封装需要用直径1.5mm的吸嘴，吸取位置要对准元器件中心，否则贴片时会出现偏位。通过三维模型的模拟排布，可以提前计算整板贴片时的吸嘴切换次数，优化贴片程序的路径，提升产线的贴片效率。另外在做回流焊温度曲线设置时，不同封装的元器件热容量不同，大封装的2512电阻热容量大，需要的回流时间更长，小封装的01005电阻热容量小，不能长时间处于高温区，通过整板的模型排布，可以提前识别板上的大热容量元器件分布，针对性调整温度曲线的温区参数，减少焊接不良率。

　　很多设计人员在做手工样板焊接时，也可以参考这套模型的焊盘尺寸来制作钢网，避免因为钢网开口过大导致的焊锡过多、连焊问题，或者开口过小导致的虚焊问题。比如0402封装的钢网开口厚度一般选择0.1mm，开口尺寸和焊盘尺寸1:1对应就可以满足焊接要求；2512封装的钢网开口可以做0.12mm的厚度，开口做内缩0.1mm处理，避免焊锡过多导致的元器件立碑。这套模型里的所有焊盘尺寸都经过实际生产验证，不需要再去反复核对规格书的尺寸参数，能大幅减少设计阶段的重复工作，提升研发效率。
