0.5毫米脚距LCD屏FPC/FFC连接器

　　在消费电子、小型工控显示终端的PCB板级连接设计中，这类0.5mm脚距的FPC/FFC连接器是实现LCD显示屏与主控板信号传输的核心互联部件，日常选型时经常会遇到板上空间局促、排线插拔频次高、信号引脚对位不准的问题，这款卧式贴片型ZIF结构连接器就是针对这类紧凑安装场景做的结构优化。

　　从实际使用场景来看，这类连接器多用于小尺寸LCD显示屏的板端连接，比如手持检测设备的显示屏排线、小型工控人机界面的屏线接口、便携消费数码产品的内置屏连接，这类场景普遍要求连接器占用PCB板面积小，焊接后不超出板边安装边界，同时能承受生产组装阶段的多次插拔调试，不会出现引脚松脱、接触不良的问题。它采用ZIF零插入力结构，翻盖式锁止设计，排线插入时不需要额外施加推力，翻开锁扣后将FPC/FFC排线对齐引脚插入，再压下锁扣即可完成固定，能有效避免硬插导致的排线金手指刮伤、连接器引脚变形问题，量产组装时的良率表现比直插式非锁止结构更稳定。

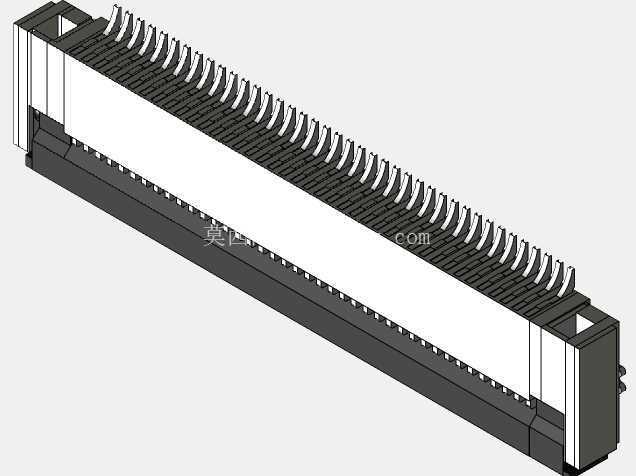

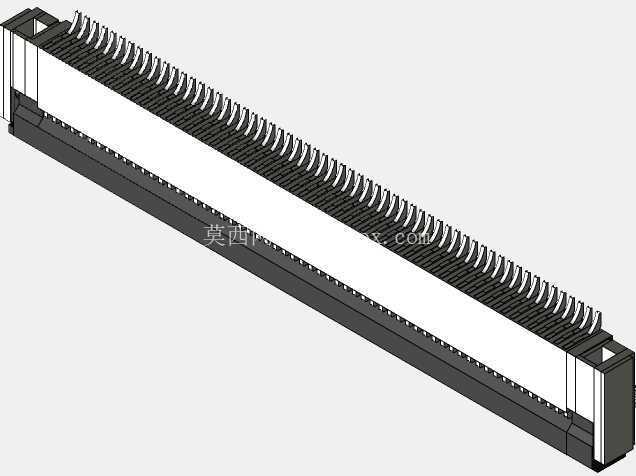

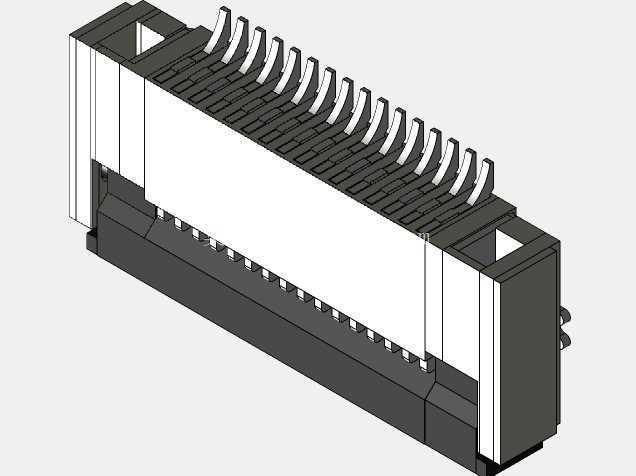

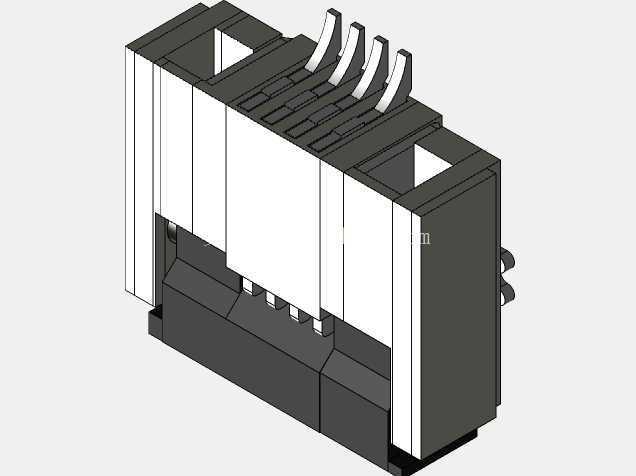

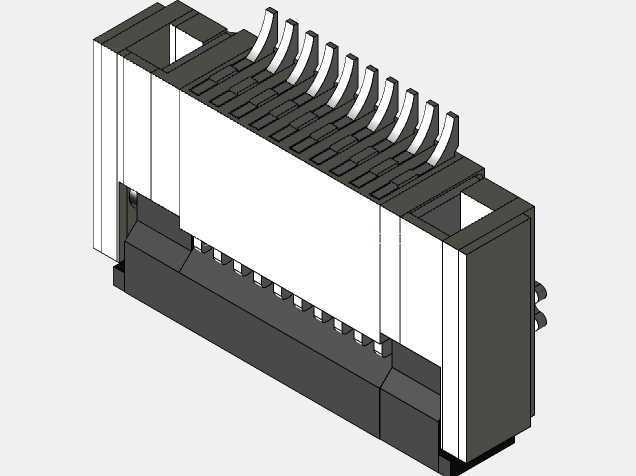

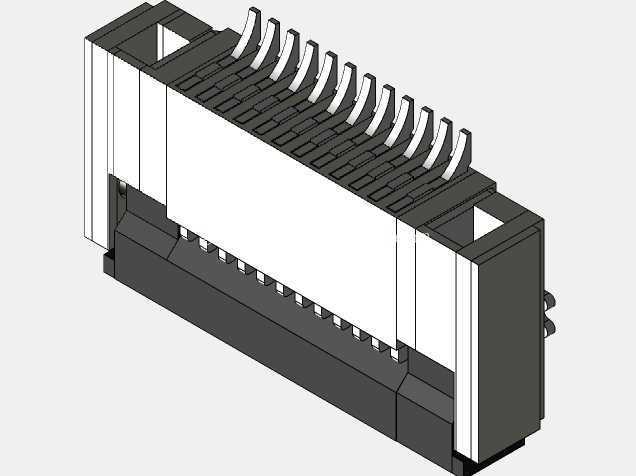

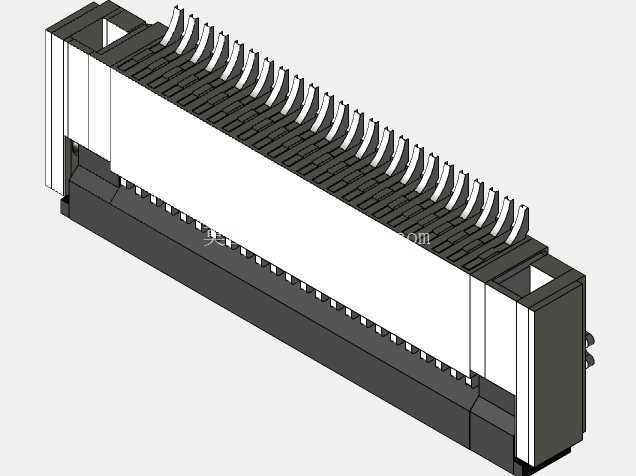

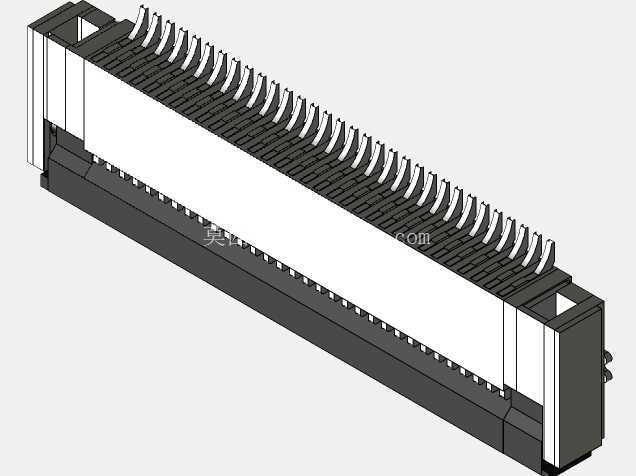

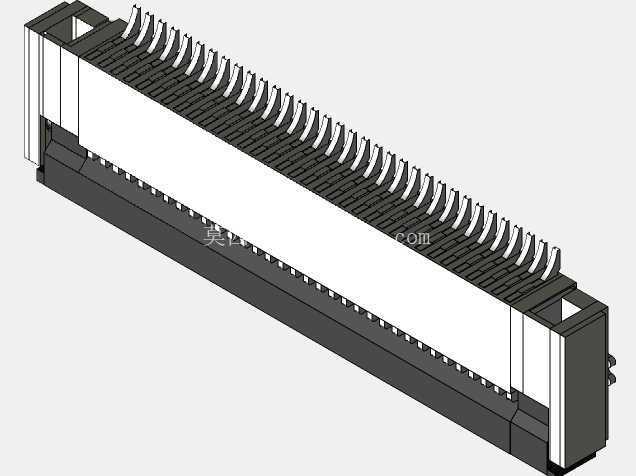

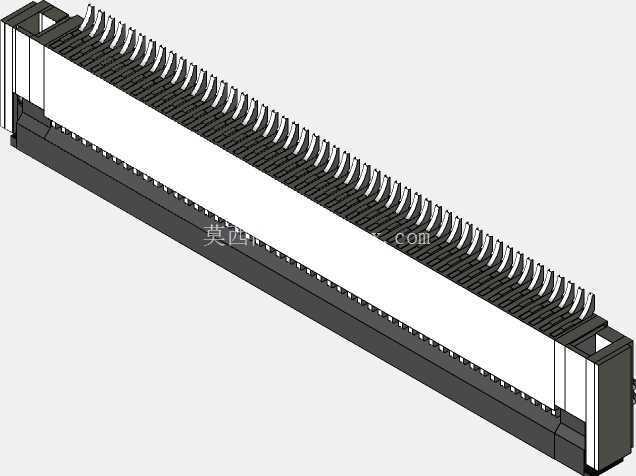

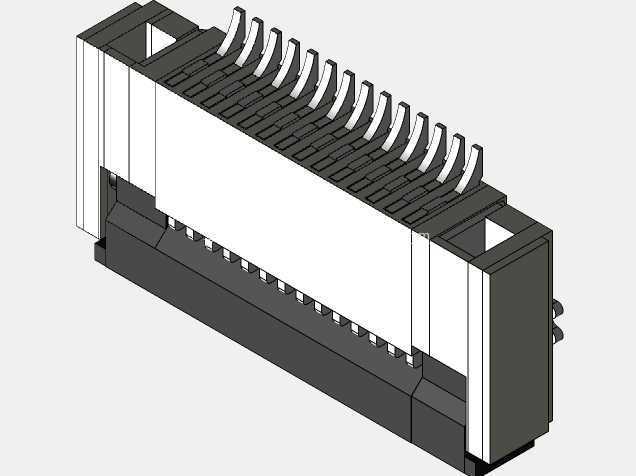

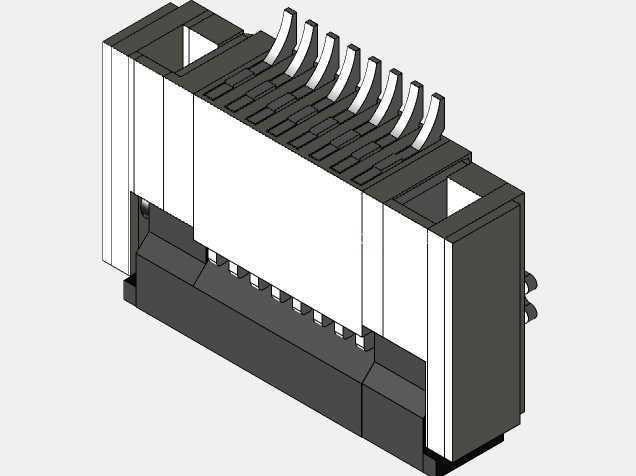

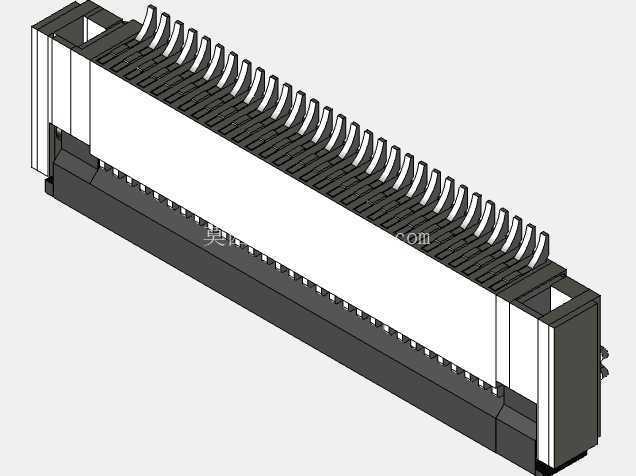

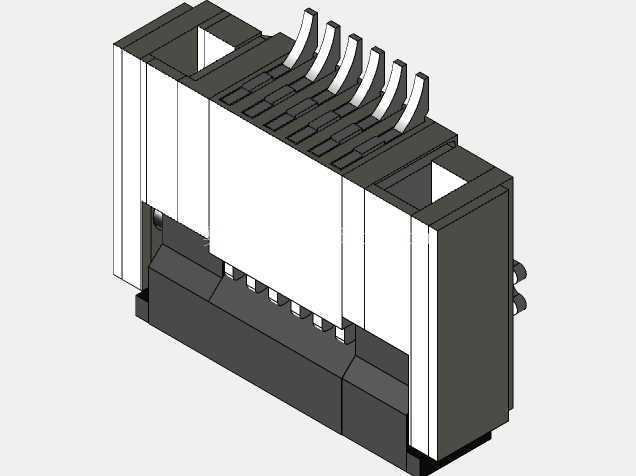

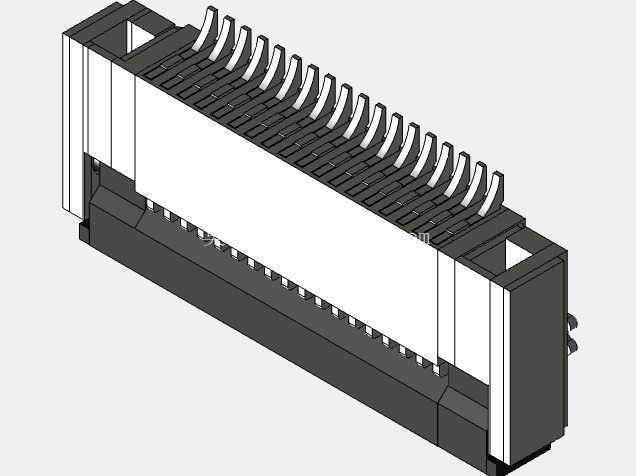

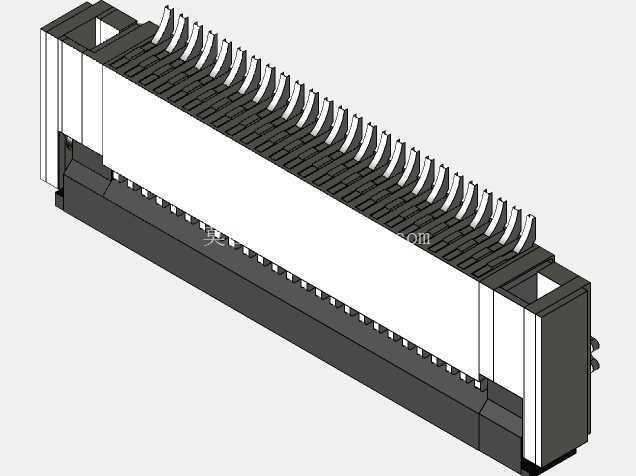

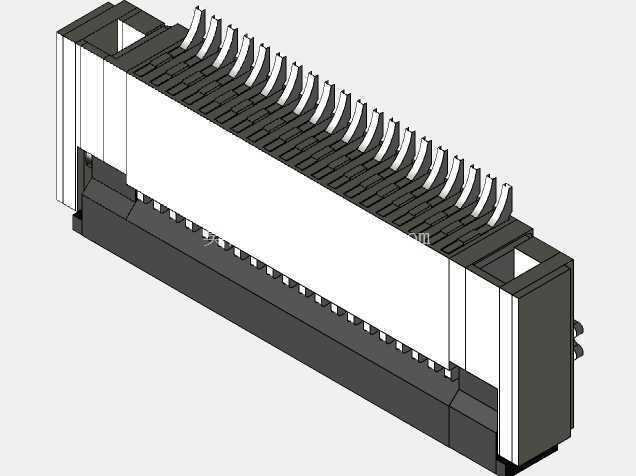

　　设计层面上，这款连接器采用卧式贴片安装结构，整体高度控制在极低的范围内，焊接在PCB板表面后不会向板件上方占用过多堆叠空间，适合内部空间紧凑的薄型设备使用。引脚间距严格控制在0.5mm，适配同规格的FPC/FFC柔性排线，引脚数量覆盖常用的小尺寸屏排线引脚数，接触端采用弹性铜合金材质，表面做镀锡或镀金处理，保证长期使用后的接触可靠性，不会因为设备轻微震动、温湿度变化出现信号传输中断的问题。连接器本体采用耐高温工程塑料注塑成型，能满足SMT回流焊的温度要求，过炉时不会出现本体变形、引脚移位的问题，适合批量贴片生产的工艺要求。

　　安装边界方面，这款连接器的贴片引脚分布在本体两侧，焊接时需要在PCB上对应位置预留标准的SMD焊盘，焊盘尺寸与引脚宽度严格匹配，连接器本体前后需要预留足够的翻盖操作空间，方便组装时翻开和压下锁扣，排线插入方向与PCB板平面平行，不需要在板上开孔，不会破坏PCB的布线层结构，布线时可以在连接器下方走低压信号线，充分利用板上的布线空间。锁扣压下后会将排线牢牢压在接触引脚上，能承受一定的排线拉拔力，正常使用过程中不会出现排线松脱的情况，接触电阻控制在极低范围内，保证RGB信号、控制信号的稳定传输，不会出现显示屏闪屏、花屏的接触不良问题。

　　从结构细节来看，连接器两端设计有定位柱，对应PCB上的定位孔，过炉焊接前可以先通过定位柱将连接器固定在PCB上，避免贴片时出现位置偏移，提升焊接精度。本体的塑料部分做了加强筋设计，多次翻盖操作后不会出现锁扣断裂、本体开裂的问题，翻盖的转轴位置做了限位结构，翻开角度控制在合理范围内，不会因为翻开角度过大导致转轴断裂，适合生产线上的组装操作，也方便后续售后维修时的排线更换操作。接触引脚的弹性设计经过反复验证，经过上百次插拔后依然能保持足够的接触压力，不会因为长期使用出现接触氧化、压力衰减导致的信号故障。
