多色可选1206封装贴片发光二极管结构

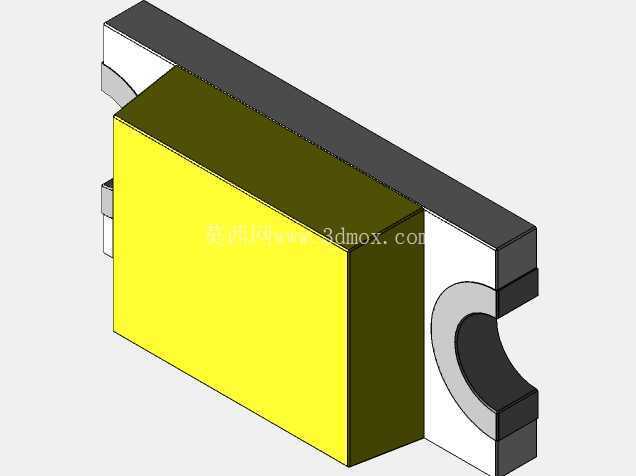

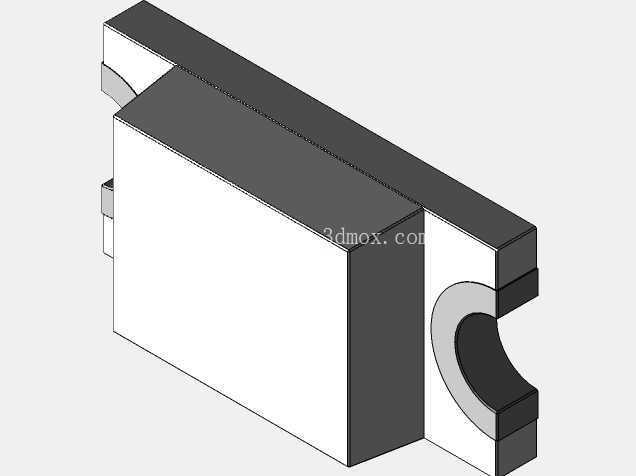

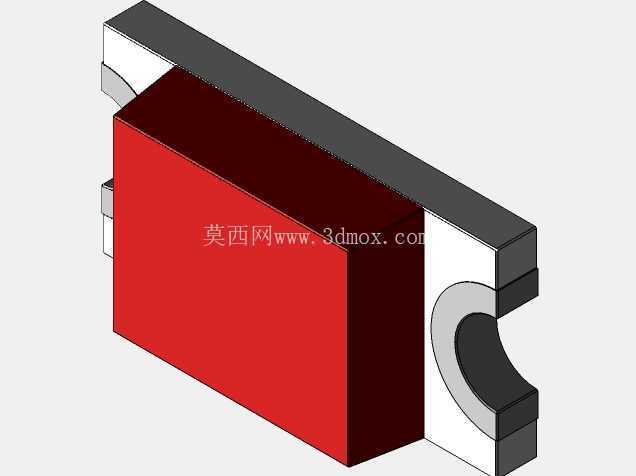

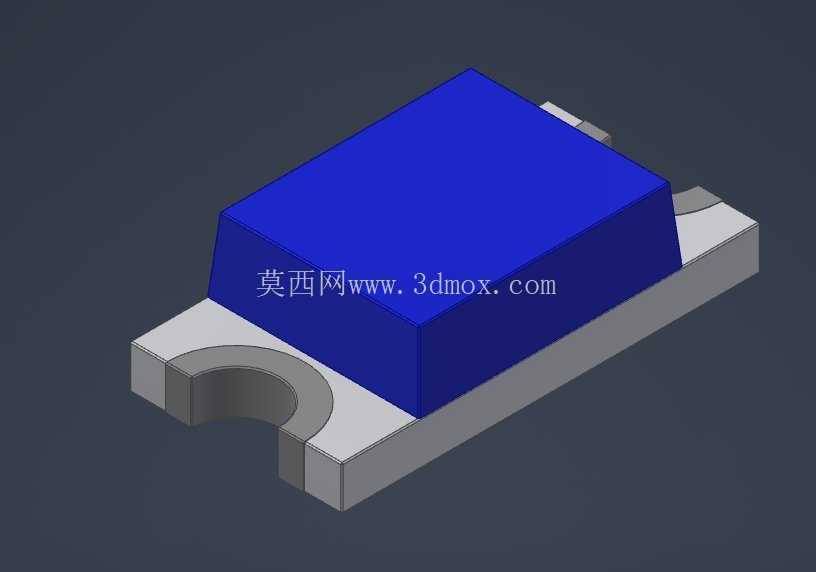

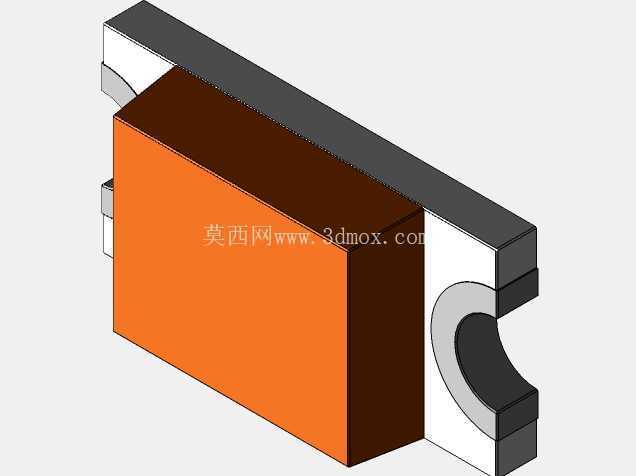

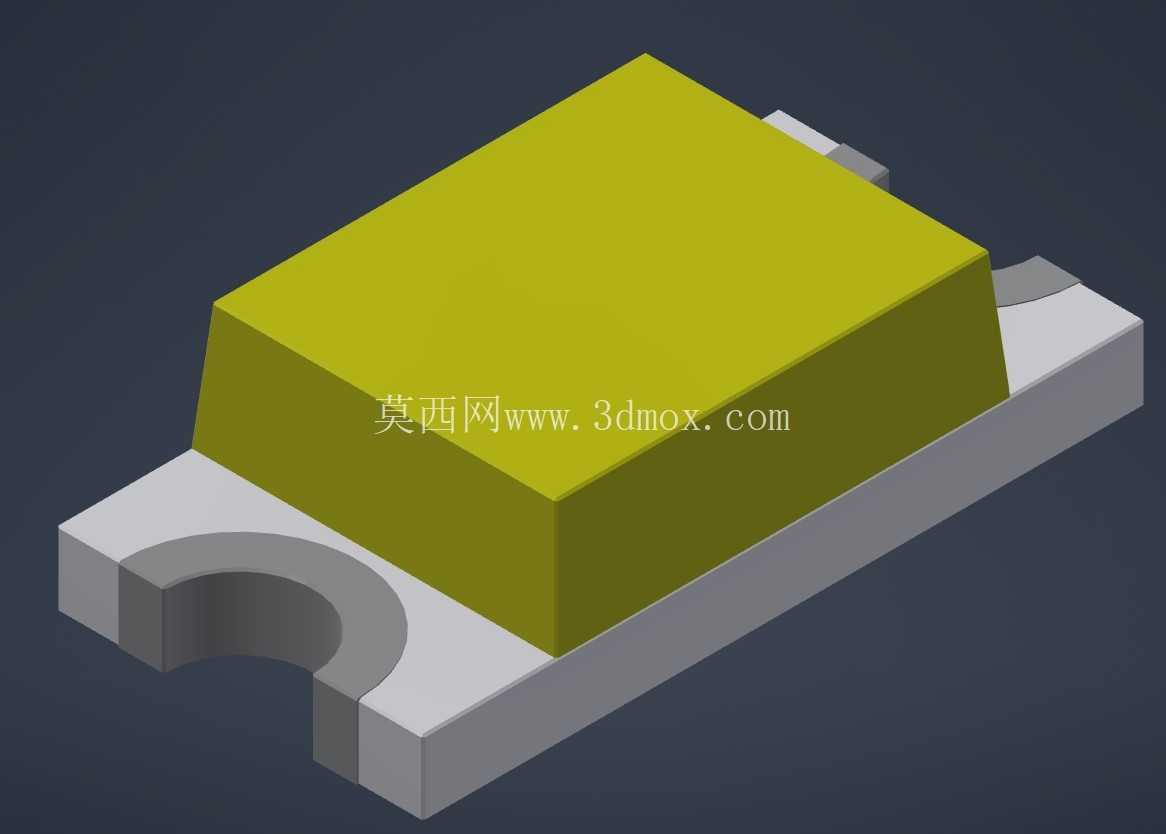

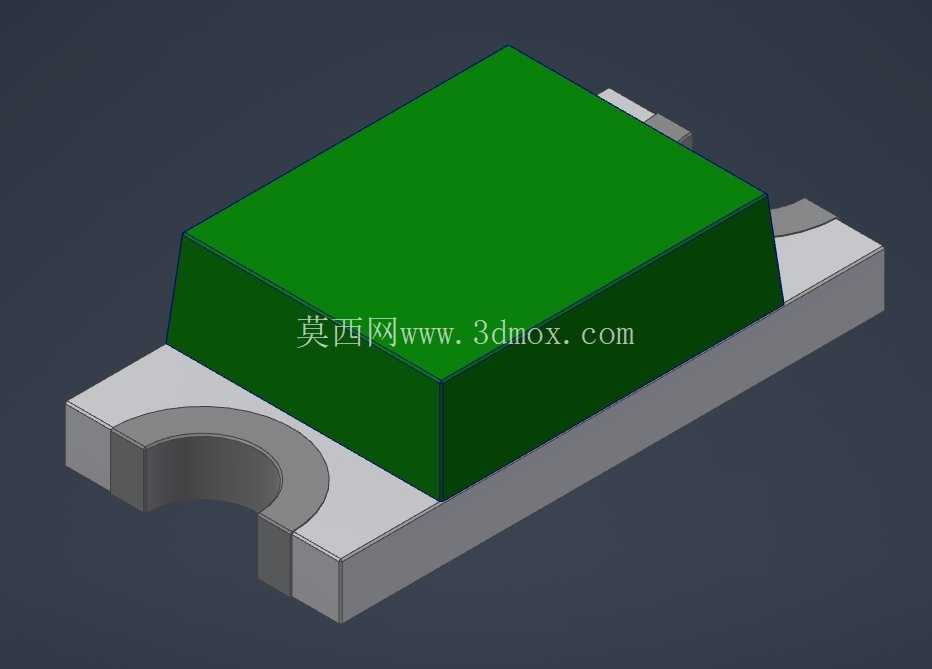

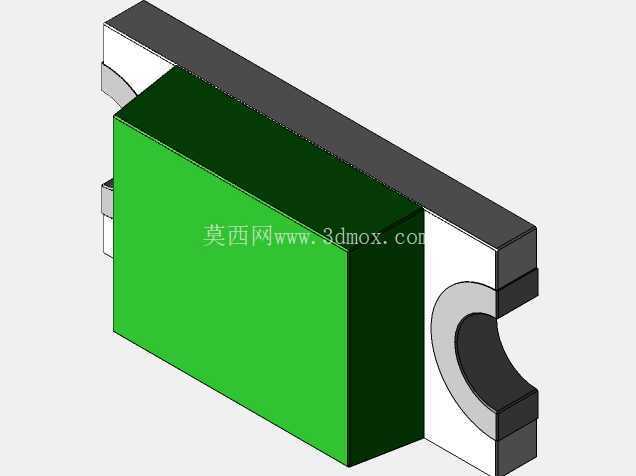

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计中，表面贴装发光二极管是最常用的板载状态指示器件，1206作为主流的中尺寸SMD封装规格，兼顾了焊接良率、发光亮度与板面占用空间的平衡，适配从波峰焊到回流焊的全系列SMT生产工艺，不需要额外的引脚成型工序，能直接进入贴片机的供料器完成批量上料。这款1206贴片LED的结构设计完全贴合行业通用封装尺寸规范，主体发光腔体采用矩形环氧树脂封装结构，发光面平整无凸起，出光角度覆盖常规120度视场范围，能满足设备面板状态指示、板卡信号提示、小型背光模组的基础照明需求，可选红、绿、蓝、白、橙、黄六种发光色号，覆盖不同场景的状态区分需求，比如电源指示常用红色、运行状态常用绿色、故障告警常用黄色，设计选型时不需要额外调整封装焊盘，仅更换物料色号即可完成不同功能的状态配置。

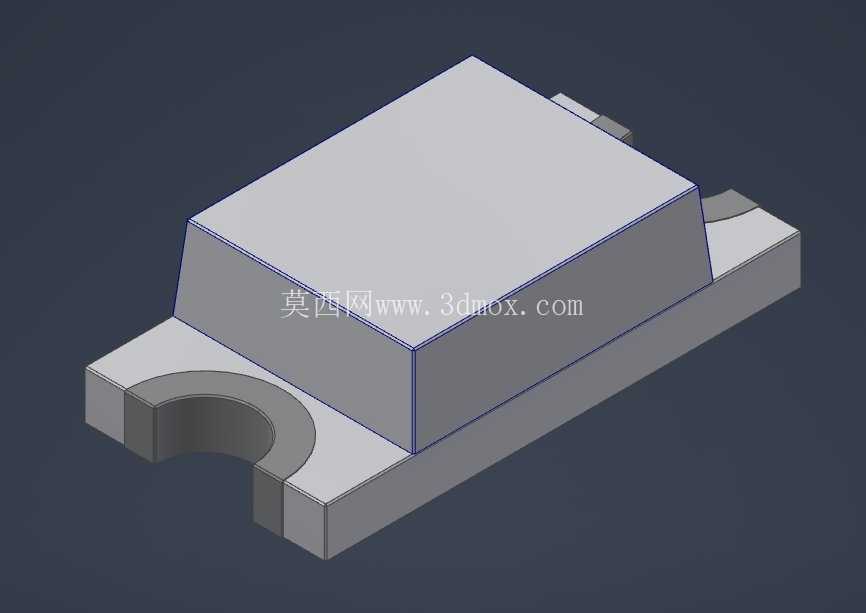

　　从结构设计细节来看，该器件的引脚采用两侧延伸的焊盘结构，焊盘位置与封装本体的相对公差控制在±0.1mm范围内，完全匹配行业通用的1206封装焊盘库，设计人员在绘制PCB时不需要单独制作封装，直接调用标准库即可完成布局，焊盘的伸出长度经过优化，既保证回流焊时的焊锡浸润面积足够，形成可靠的焊点强度，又避免焊盘过近导致的连锡短路问题，同时封装底部的弧形缺口设计，是为了匹配贴片机的吸嘴定位结构，同时在焊接完成后能辅助检查焊点的爬锡状态，方便AOI设备的外观检测，减少虚焊漏检的概率。

　　在安装边界方面，这款1206贴片LED的本体厚度控制在标准范围内，板面安装后的最高点距离PCB板面的高度不超过2mm，适配绝大多数带透明视窗的设备外壳设计，不需要在外壳上额外做加高避让结构，相邻器件的布局间距只要满足0.5mm以上的电气间隙要求即可，不会出现器件干涉的问题。对于结构设计人员来说，在做整机内部的PCB堆叠设计时，不需要为该器件预留额外的垂直空间，能有效压缩整机的内部厚度，尤其适合便携式手持设备、薄型工控模块的紧凑布局需求。

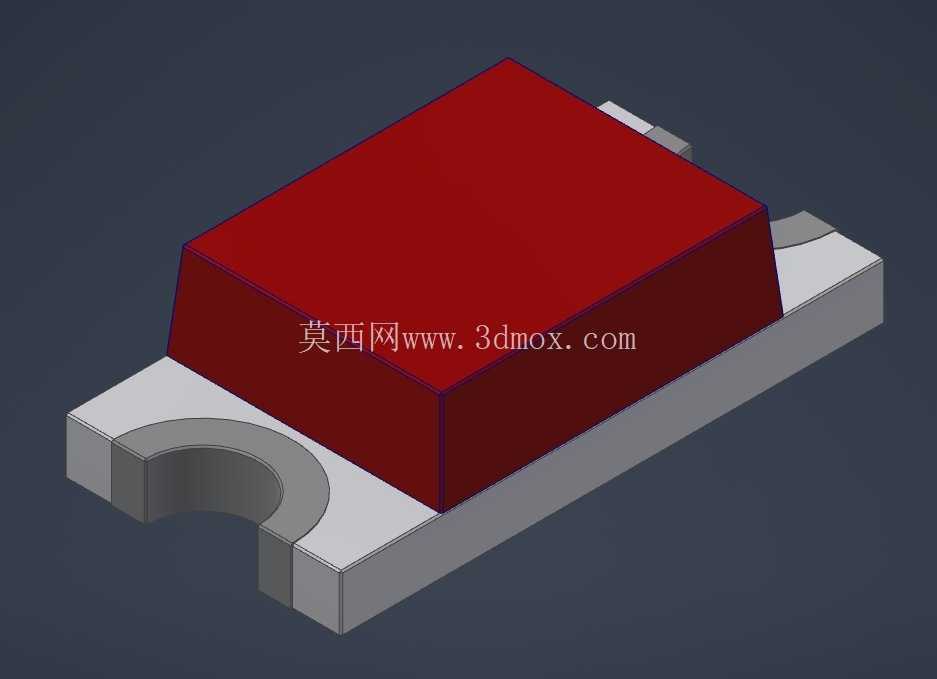

　　从实际使用场景来看，这类贴片LED不仅能承担基础的电源通断、信号通断的指示功能，还可以通过PWM调光实现亮度调节，用于设备的电量等级提示、工作进度提示等进阶功能，其封装的耐温特性满足无铅回流焊的高温曲线要求，经过260摄氏度峰值温度的焊接工序后，封装本体不会出现形变、发光色偏的问题，引脚的可焊性镀层符合RoHS要求，适配全球主流的电子制造环保规范。在三维建模过程中，该模型严格还原了实物的倒角细节、焊盘厚度、发光腔体的分层结构，导入PCB装配仿真时，能准确检查与周边接插件、外壳结构的干涉情况，避免实际打样后出现器件顶壳、焊盘与结构件冲突的问题，同时模型的外观分色准确还原了不同发光色号的本体外观差异，做产品渲染效果图时能直接调用，不需要额外调整材质参数，能有效缩短产品开发阶段的结构验证周期。
