G型螺旋夹紧工装夹具结构设计

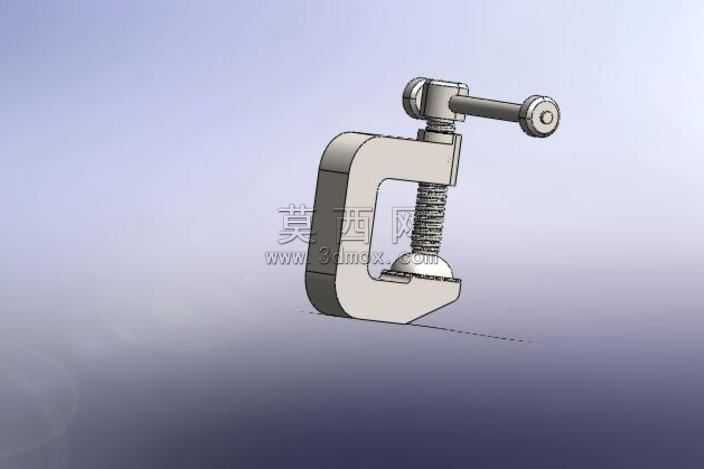

本模型为G型螺旋夹紧工装，整体采用C型开口框架作为主体承载结构，建模过程中首先绘制框架的截面轮廓，通过拉伸特征生成基础实体，对框架的受力转角位置做圆角过渡处理，避免应力集中问题，框架内侧的夹持面做平面度约束，保证夹持工件时的接触贴合度。螺旋传动部分采用梯形螺纹结构设计，建模时先绘制螺杆的回转轮廓，通过螺旋扫描特征生成完整的螺纹牙型，螺杆顶端设计有横向操作杆，操作杆两端做滚花防滑处理，提升手动操作时的摩擦力，螺杆底端设计有圆形压头，压头与螺杆端部采用回转副连接，保证夹紧过程中压头可自适应贴合工件表面，不会随螺杆转动刮伤工件表面。渲染阶段为框架主体赋予哑光金属材质，模拟铸铁工装的表面质感，为螺杆和操作杆赋予亮面钢材材质，区分不同零部件的材质差异，场景采用柔和的侧方打光，清晰呈现螺纹的牙型细节和框架的轮廓结构，背景采用渐变浅灰色调，突出模型主体的结构特征。设计思路围绕手动夹紧的实用需求展开，整体结构紧凑，操作便捷，通过螺旋副的自锁特性保证夹紧后不会松脱，C型框架的开口尺寸适配常规厚度的工件夹持需求，可广泛应用于小型工件的加工固定、粘接压紧、装配定位等场景，各零部件的尺寸配合经过合理校验，螺杆行程满足常规夹持范围的使用要求，整体结构无冗余设计，符合工装夹具的实用化设计原则，建模过程中对各零部件的装配关系做了完整约束，可直观展示夹紧操作的运动过程，清晰呈现螺旋传动的工作原理。
