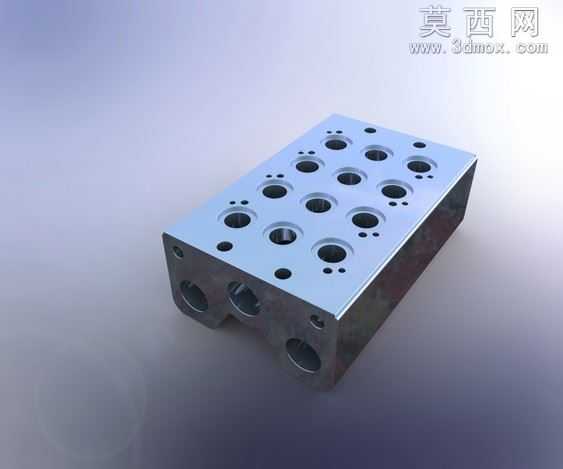

本作品为气动系统专用集成阀块三维建模成果,建模阶段严格遵循力士乐系列气动元件的安装接口规范,以SolidWorks为核心建模工具,采用自底向上的装配逻辑配合自顶向下的结构校核流程完成全参数化设计。建模过程中首先对阀块的基体进行实体拉伸构建,以长方体基体为核心载体,逐一绘制各安装面的孔位特征,顶面按照标准阀岛安装间距排布多组阀件安装孔,包含主通气孔、固定螺纹孔、定位销孔三类特征,所有孔位的同轴度、孔间距公差均严格参照气动元件安装标准设定,侧面预留气源输入口、输出气路接口,接口尺寸匹配标准气动快插接头规格,内部通过异型孔向导构建连通的气路流道,流道转角处做圆弧过渡处理以降低气阻,避免气动系统运行时出现压力损失过大的问题。材质渲染阶段选用硬质阳极氧化铝合金作为基体材质,调整材质参数还原6061铝合金经氧化处理后的哑光银灰色金属质感,对孔位内壁做轻微的粗糙度区分,还原机械加工后的表面纹理特征,渲染时采用三点布光方案,主光源从侧上方投射突出阀块的轮廓立体感,辅助光源补全暗部细节避免安装孔位处出现死黑,背景采用渐变灰色调突出主体结构,同时添加柔和的地面反射效果增强模型真实感。结构设计上充分考虑集成阀块的实用性,将原本分散安装的多个气动阀的气路集成在单一阀块内部,省去了大量外接气管与接头,有效缩小气动系统的整体安装体积,降低气路泄漏的风险,所有孔口处均设计了密封槽位,可适配标准O型密封圈实现端面密封,基体边角处做倒角处理去除锐边,既避免安装时划伤操作人员,也能消除加工应力集中的问题。建模完成后对模型进行了干涉检查,确认内部流道与固定孔之间无贯通、干涉问题,所有外部接口的位置、尺寸均符合行业安装规范,可直接导入气动系统装配体中完成整体布局设计,也可导出工程图用于后续的机加工生产。
