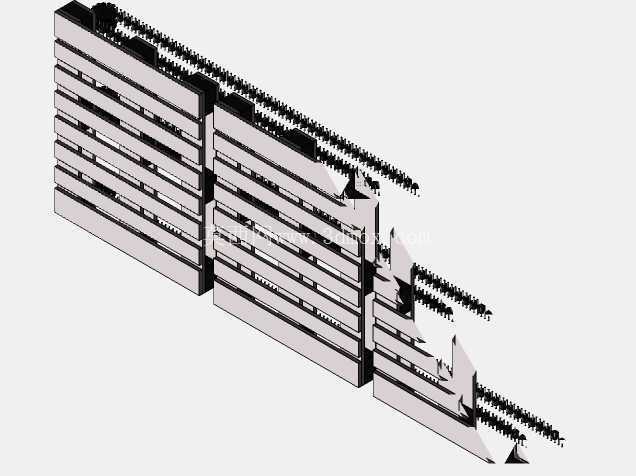

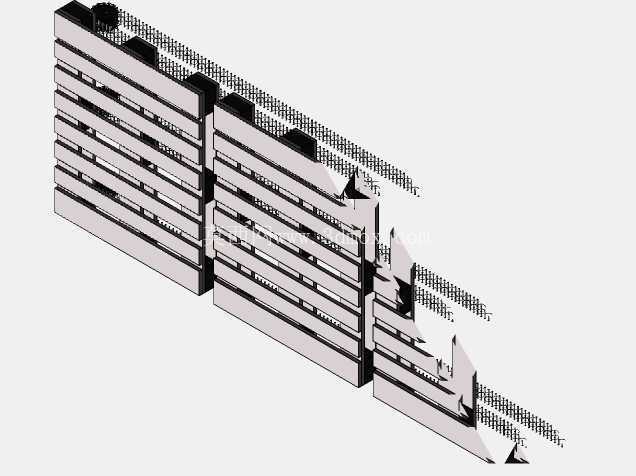

托盘堆积输送链结构三维设计

　　在仓储物流的托盘周转环节，常规连续运行的输送链往往会遇到托盘积放时的硬摩擦问题，堆积式输送链就是为解决这一场景痛点开发的专用输送构件。这套托盘输送堆积链的核心功能，是在承载标准工业托盘完成平面段输送的同时，允许线体上的托盘在下游工位堵停时，对应位置的链段与承载托盘间形成相对滑动，避免整线停机或者托盘、链板出现硬性挤压磨损。从实际应用场景来看，这类构件广泛用在成品仓的托盘入库线、生产车间的成品码垛前段暂存线、电商大仓的整托分拣输送段，尤其是需要多工位并行作业、托盘需要频繁暂存积放的输送系统里，相比普通刚性输送链能减少至少三成的线体启停冲击，延长整线传动部件的使用寿命。

　　从结构设计思路来看，这套堆积链采用了模块化的基板承载设计，主体安装基板为一体化铣削成型的平板结构，基板上预留了两组平行的链道安装槽，槽体的深度刚好匹配堆积链的外链板高度，能保证链条运行时不会出现侧向窜动。基板上分布的多个沉头安装孔，位置完全对应常规铝型材输送线架的T型槽间距，安装时不需要额外做转接板，直接用内六角螺栓就能把整个链段固定在型材架上，安装边界的容错空间控制在±0.5mm以内，能适配市面上绝大多数40系、50系工业铝型材搭建的输送线架。

　　功能特性上，这套堆积链的承载面做了分段式的耐磨条设计，黑色的高分子耐磨条嵌在基板的链道两侧，托盘直接接触的就是耐磨条表面，当托盘被下游挡停器挡住时，下方的链条可以继续在链道内循环运行，链条和耐磨条之间的滑动摩擦系数控制在0.15以内，不会因为长时间积放导致链条过热或者磨损过快。基板两端的圆角过渡设计，是为了适配线体的转弯段或者端拾器的对接位置，避免托盘进出链段时出现卡滞。基板上预留的多个方形安装位，是用来安装光电传感器的安装支架，不需要后期在基板上打孔攻丝，直接用快拆螺丝就能固定传感器，调整检测位置时也不需要拆解链道结构。

　　外形尺寸方面，单段链体的有效输送宽度适配欧标1200*1000规格的工业托盘，基板的总厚度控制在35mm，不会过多占用输送线的垂直空间，对于需要做多层输送的仓储线来说，这个厚度能让层间间距压缩到最小，提升仓储空间的利用率。链道的中心距和常规倍速链的安装尺寸完全兼容，老线改造时可以直接替换原有普通倍速链段，不需要改动线架的主体结构，改造成本能降低60%以上。

　　从实际运行的工况适配来看，这套堆积链的单段额定承载能达到1200kg，完全满足常规整托货物的输送需求，链条的运行速度适配0-18m/min的常规输送线速度范围，不管是高速分拣线还是低速暂存线都能适配。设计时特意在基板的边角位置做了倒角处理，避免安装维护时尖锐边角划伤操作人员，同时基板表面做了阳极氧化处理，在仓储环境下不会因为潮湿出现锈蚀，日常维护只需要定期在链道内涂抹少量润滑脂即可，不需要频繁拆解更换易损件。

　　很多工程师在做托盘输送线选型时，容易忽略积放工况下的链条磨损问题，直接用普通输送链来做积放段，结果运行不到半年就出现链板磨损、链条跳齿的问题，这套堆积链的结构设计就是把积放工况下的滑动摩擦转移到了专用的耐磨条上，耐磨条属于易损件，更换时只需要抽出嵌槽里的旧耐磨条，插入新的即可，不需要拆解链条或者搬动基板，维护效率提升非常明显。另外基板上预留的定位销孔，能保证多段链体拼接时的直线度，拼接处的高度差控制在0.2mm以内，托盘经过拼接位置时不会出现颠簸，对于输送易碎品整托货物的场景来说，能避免货物因为颠簸出现倾倒的问题。
