可参数配置的标准皮带输送设备结构

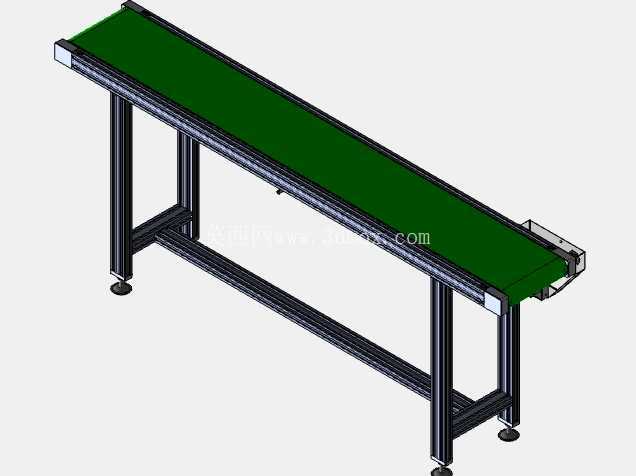

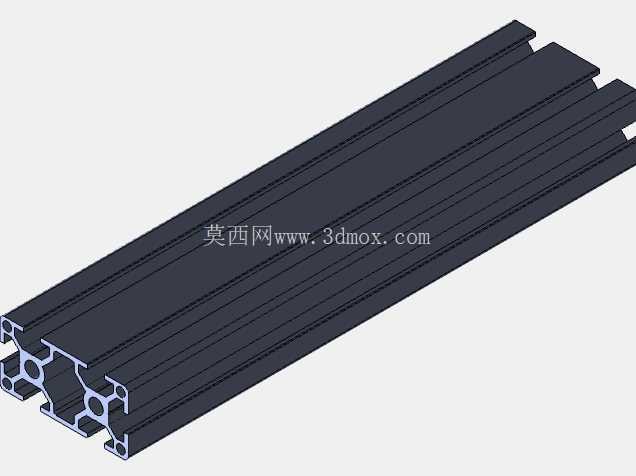

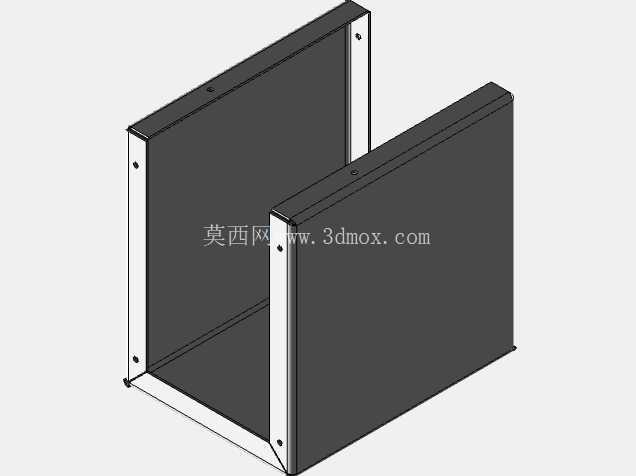

　　这款带式输送结构的设计初衷，是面向轻工装配、电子零部件周转、小型包装件转运这类对输送线长度、高度有差异化需求的场景，通过3D草图驱动的参数化配置逻辑，设计者无需重复绘制基础骨架，仅需调整草图内的关键尺寸约束，就能快速生成适配不同工位间距的输送线模型，大幅缩短非标输送设备的方案设计周期。从结构组成来看，设备采用工业铝型材拼装式机架，相比传统焊接机架，铝型材机架无需做表面防锈处理，型材槽道可直接安装传感器、挡停机构、导向护栏等周边附件，后期改造调整的灵活度更高；机架底部配置可调脚杯，可实现±20mm左右的高度微调，同时能抵消安装地面的不平整误差，保证输送带运行面的水平度，避免物料在输送过程中出现跑偏、侧滑的问题。

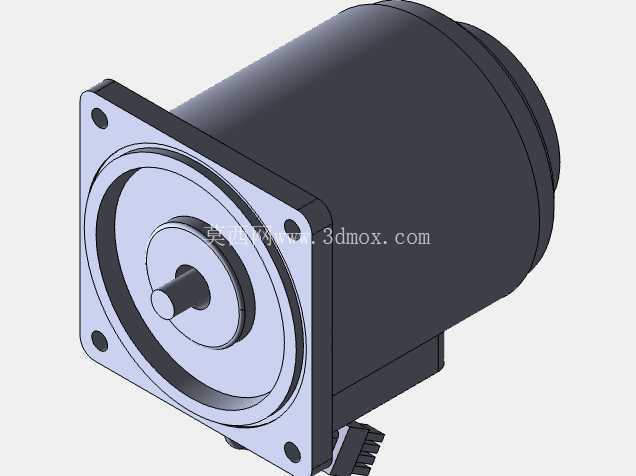

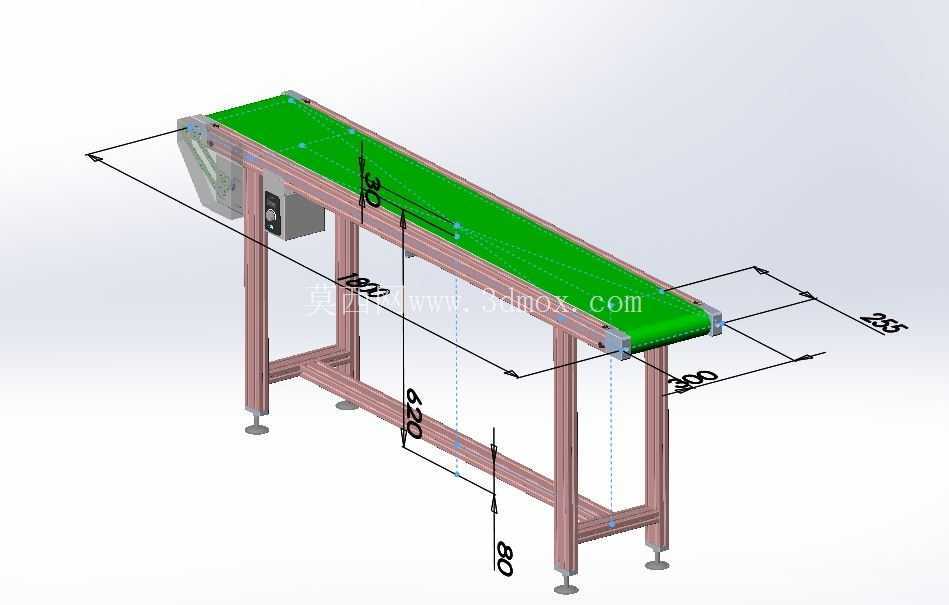

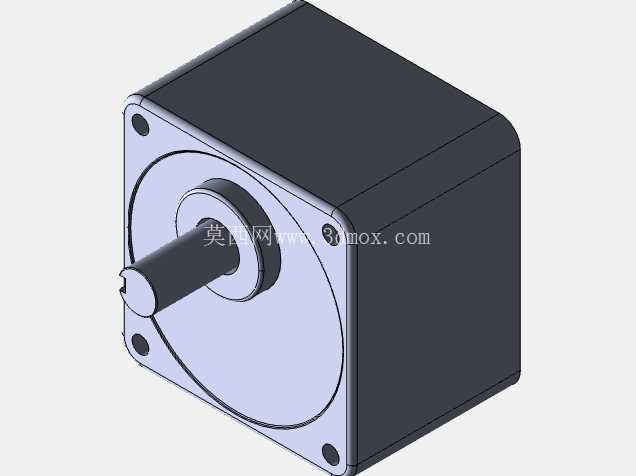

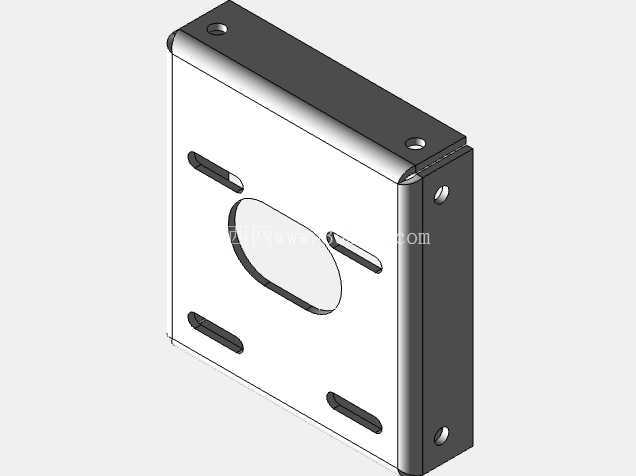

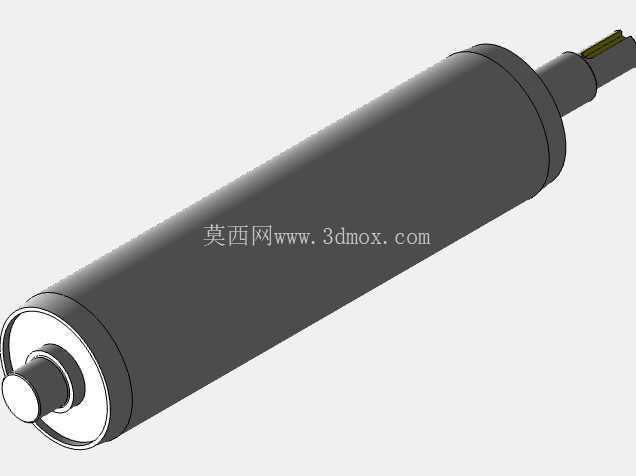

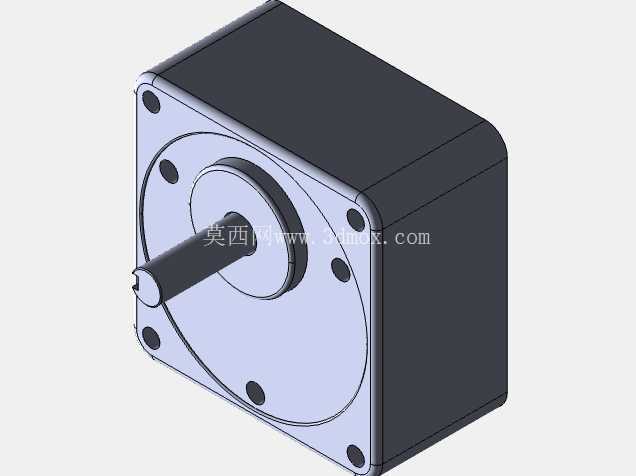

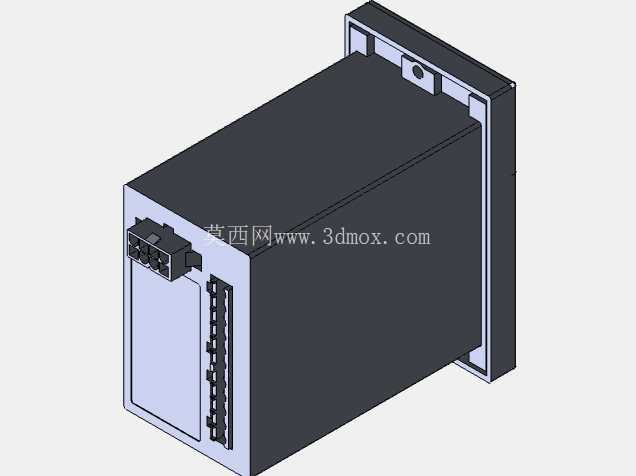

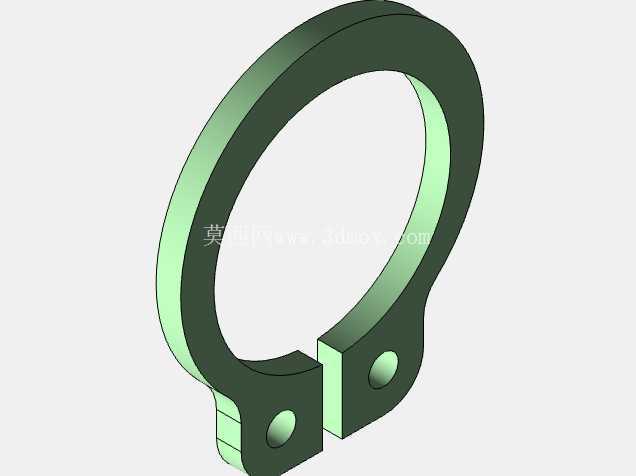

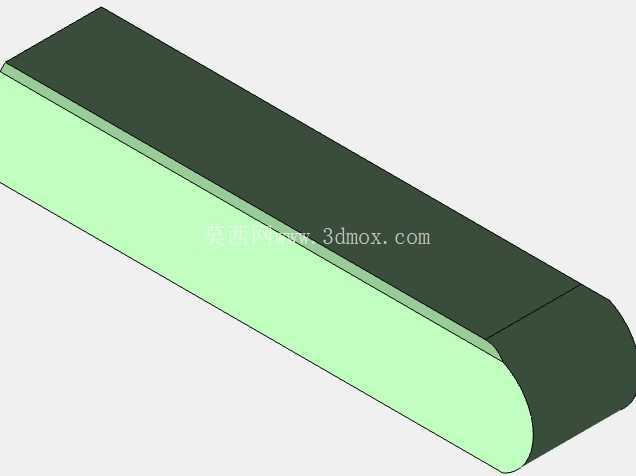

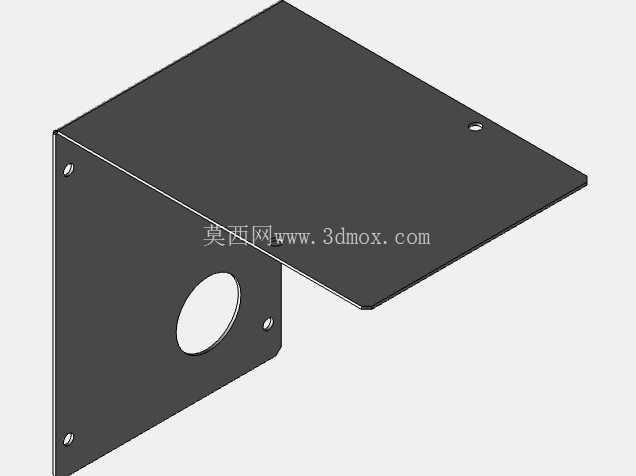

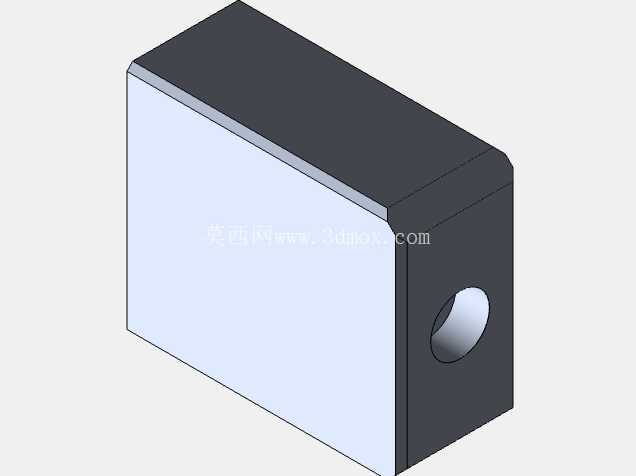

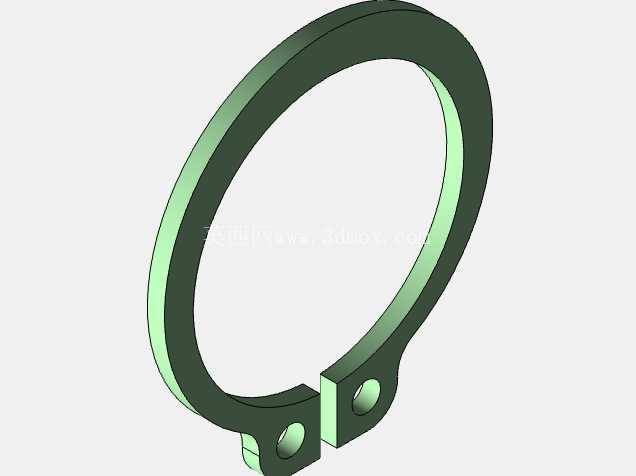

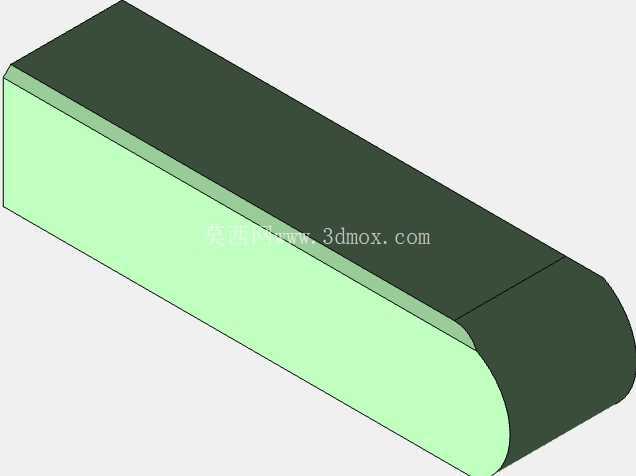

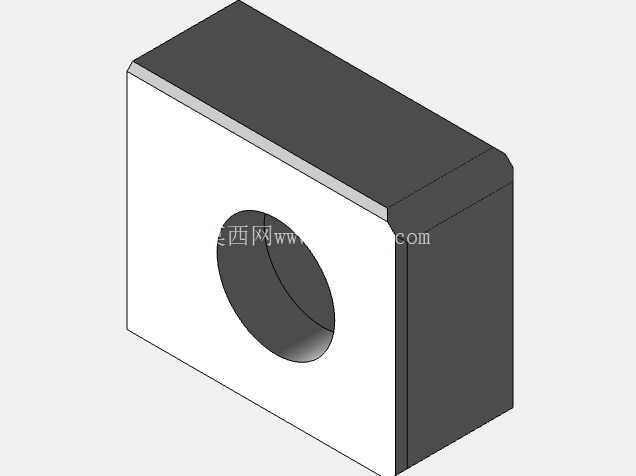

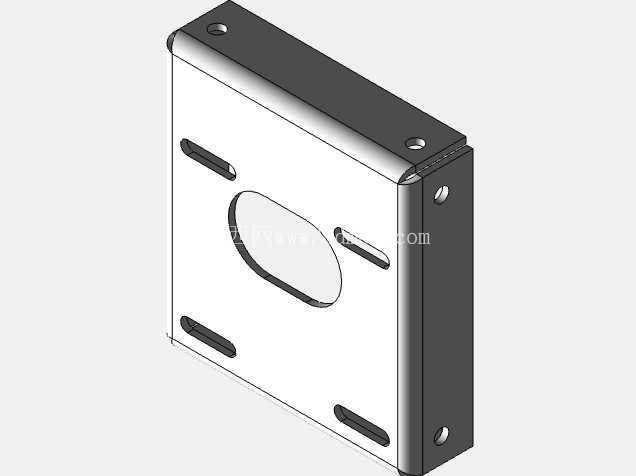

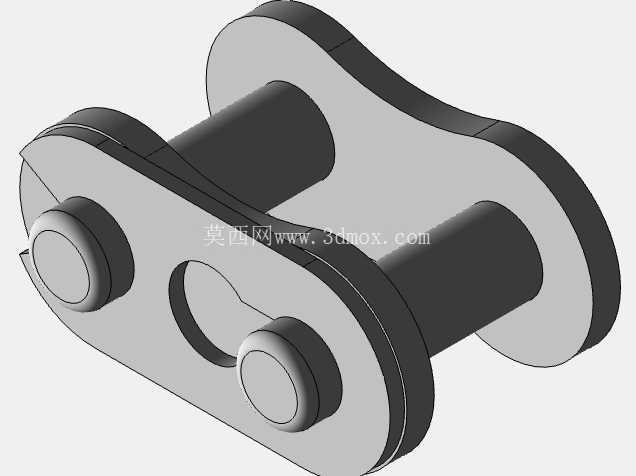

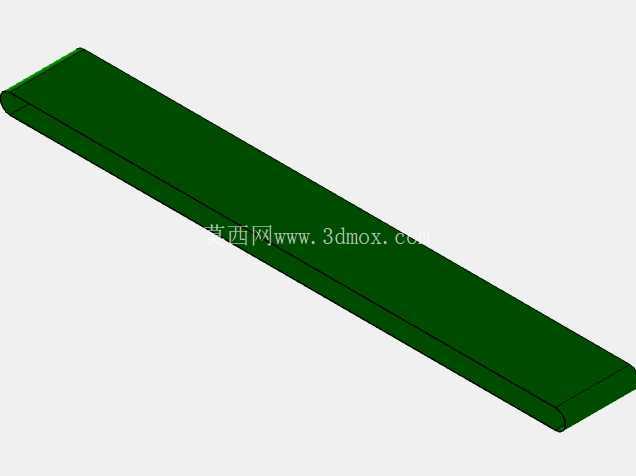

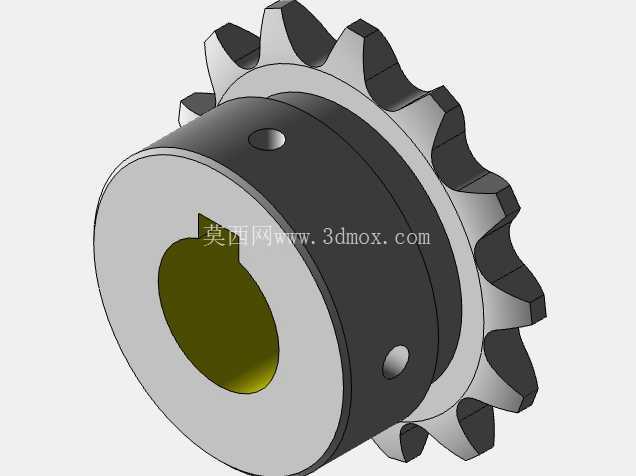

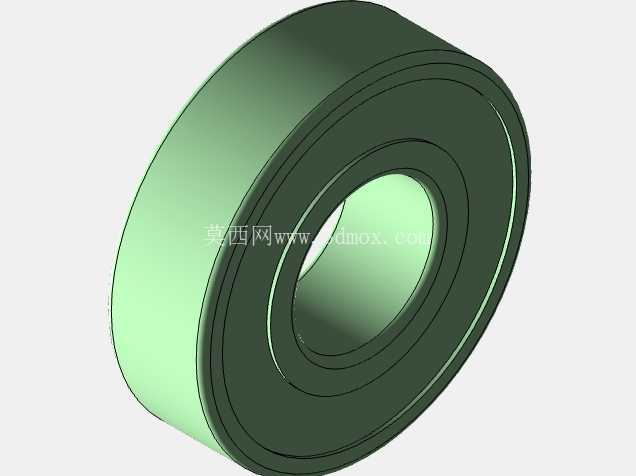

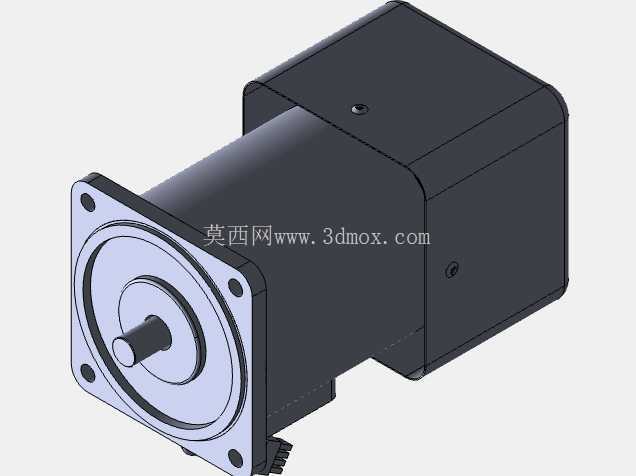

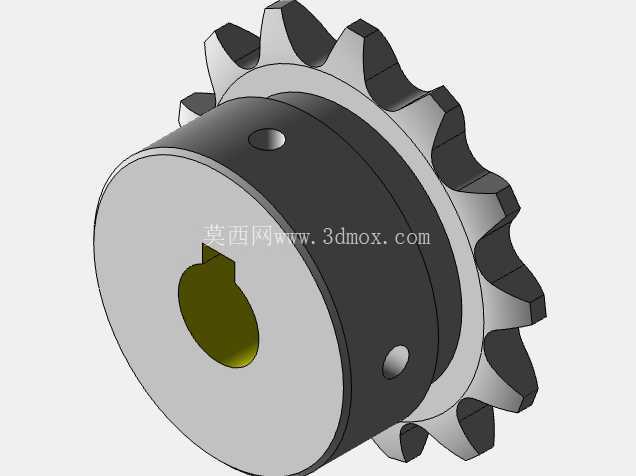

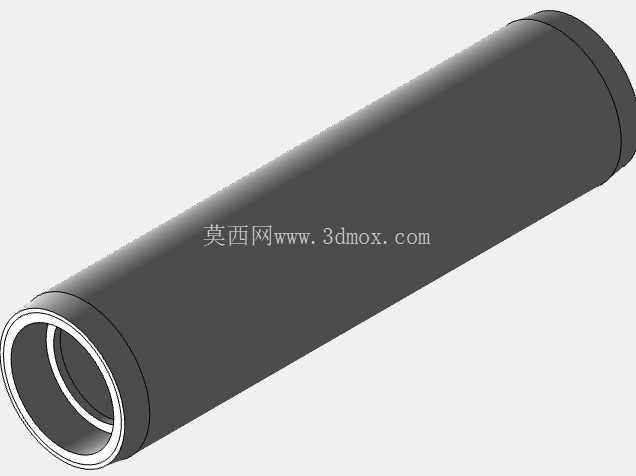

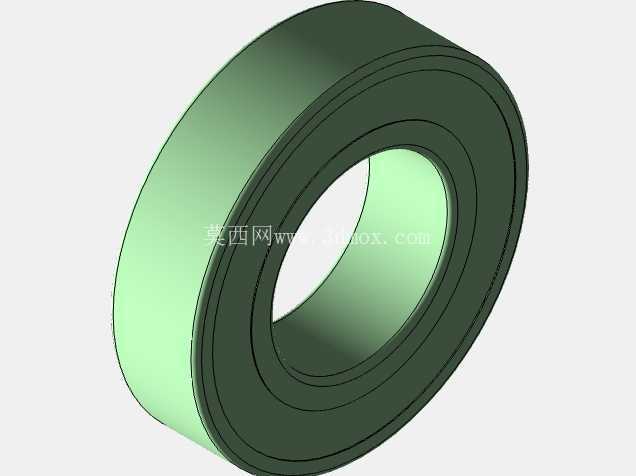

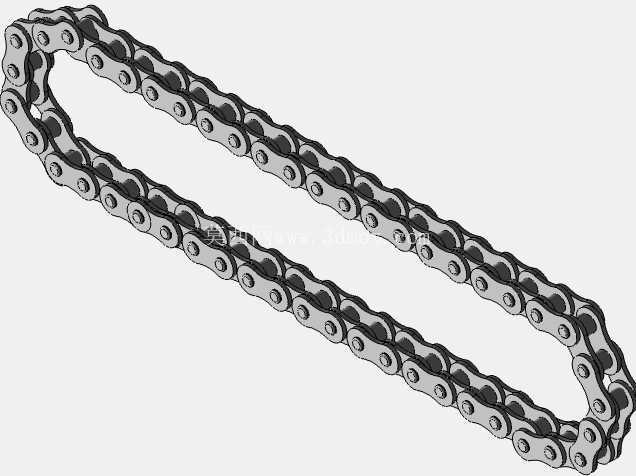

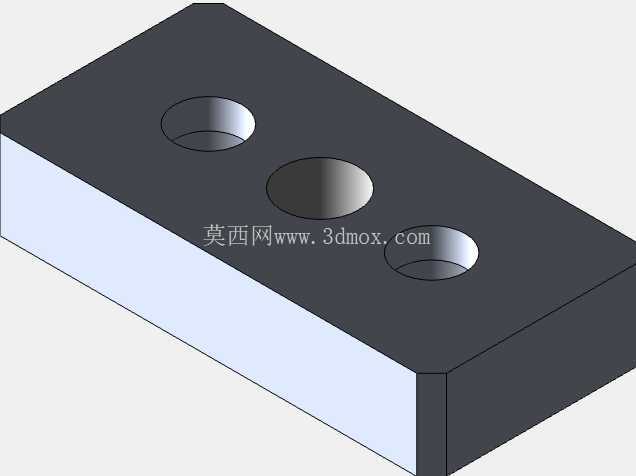

　　驱动端采用一体式减速电机侧装布局，电机安装座直接固定在铝型材端面上，传动滚筒通过轴承座与机架连接，张紧结构集成在尾部滚筒的安装座上，调整两侧的张紧螺栓即可同步修正输送带的张紧度与跑偏量，日常维护无需拆解大量结构件。从标注的尺寸边界来看，该基础款输送线的带宽为300mm，可适配最大宽度260mm以内的物料输送，输送面离地高度基准为620mm，支脚底部到下横梁的距离为80mm，机架段的型材跨距经过受力校核，在额定负载下不会出现明显的中部下挠，避免输送带运行时出现跳带、打滑的问题。

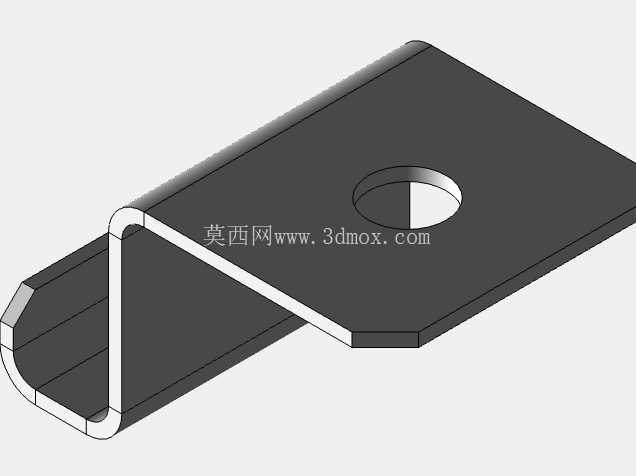

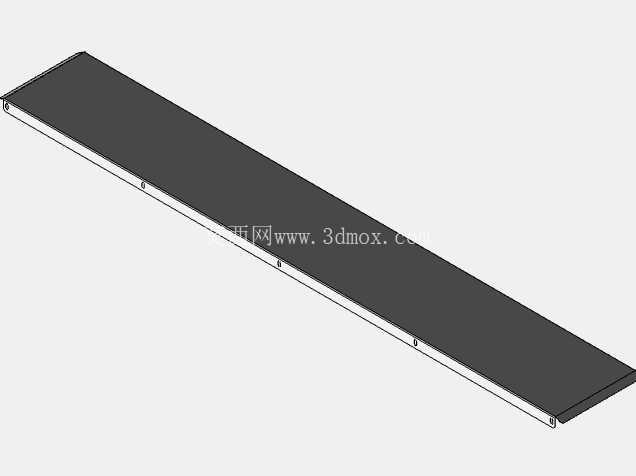

　　设计过程中，设计者将输送带的运行面、机架安装基准面、支脚安装面都做了全局基准约束，调整输送长度参数时，中间段的型材支撑、托板结构会随长度参数自动阵列更新，不会出现特征脱节、装配约束报错的问题；输送带的包角参数也做了预设，驱动滚筒的包角满足常规摩擦传动的要求，无需额外增加压带轮结构，降低了设备的整体复杂度。这类可配置的输送结构，既可以作为独立的物料转运设备单独使用，也可以多段拼接组成长距离输送线，或是对接装配工作台、检测设备、包装机械等工位，作为自动化产线的物料流转单元使用；模型预留了电机安装位、护罩安装孔、附件安装槽等接口，设计人员可以根据实际工况快速添加挡边、隔板、扫码支架、计数传感器等功能部件，无需从零开始搭建基础框架，能有效提升非标自动化方案的三维建模效率，减少重复建模带来的人为错误。
