可配置中心驱动皮带输送设备结构设计

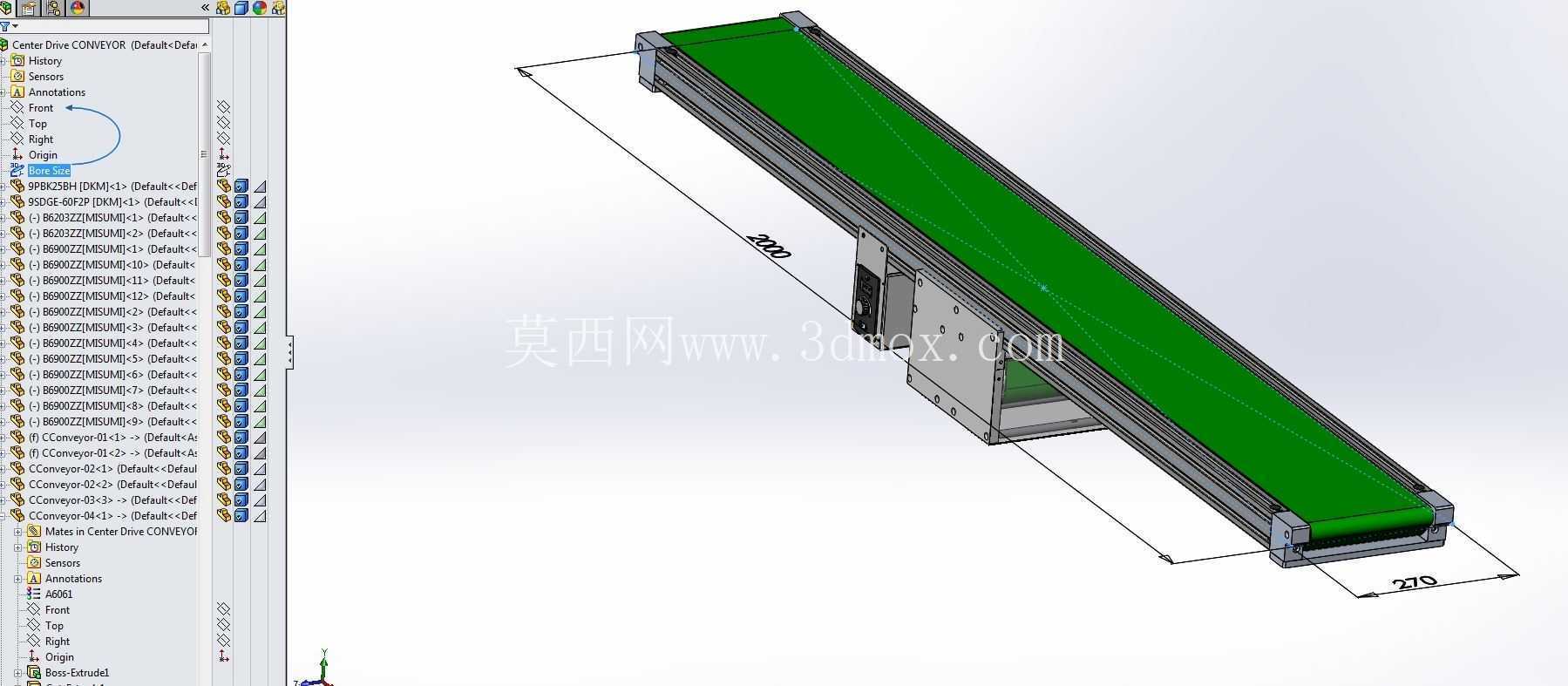

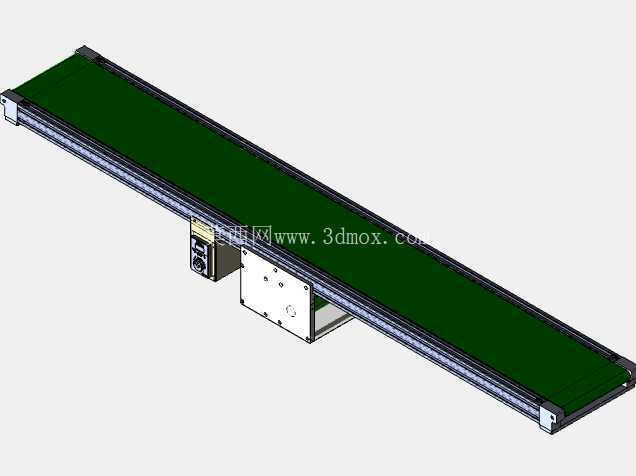

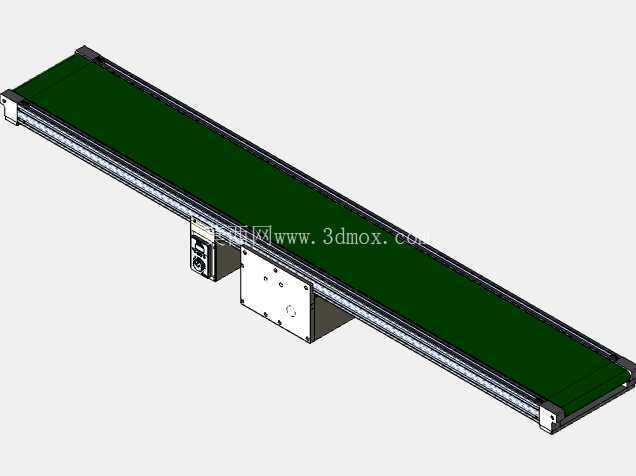

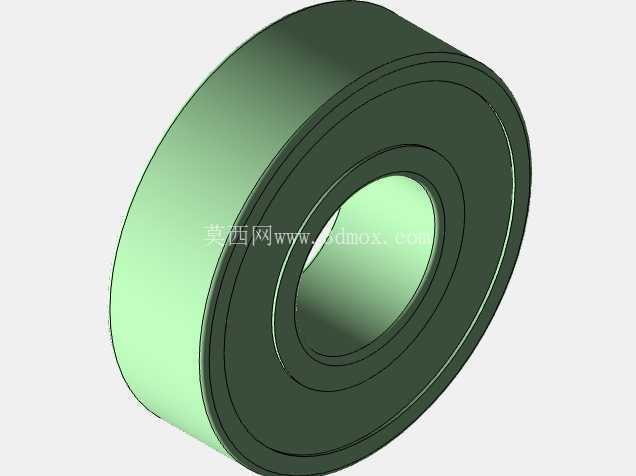

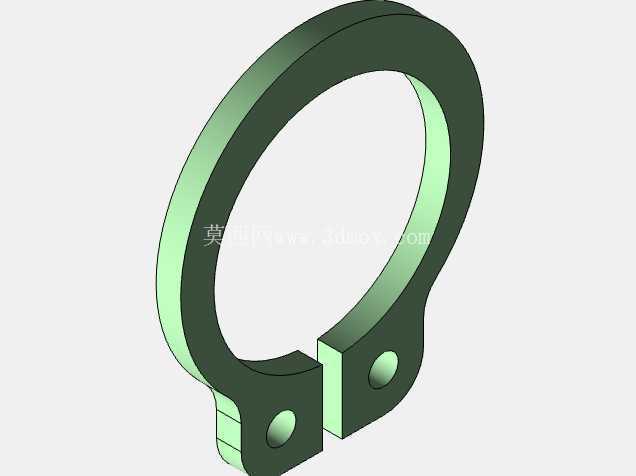

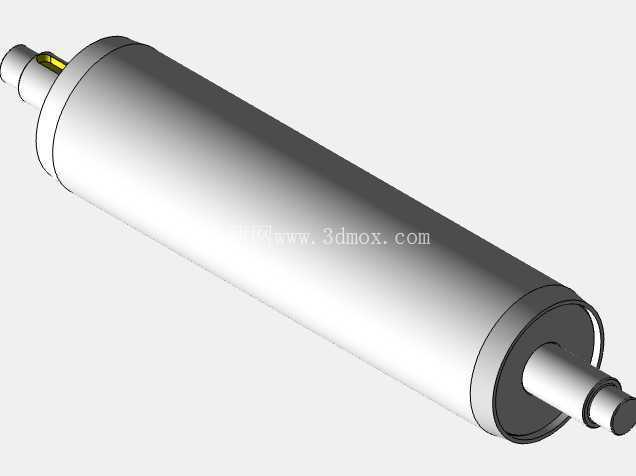

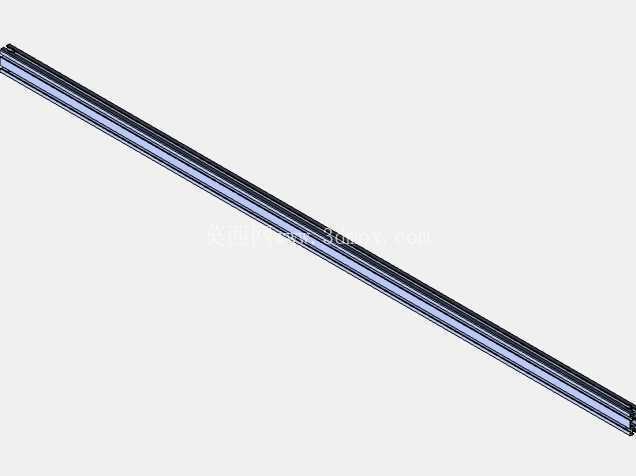

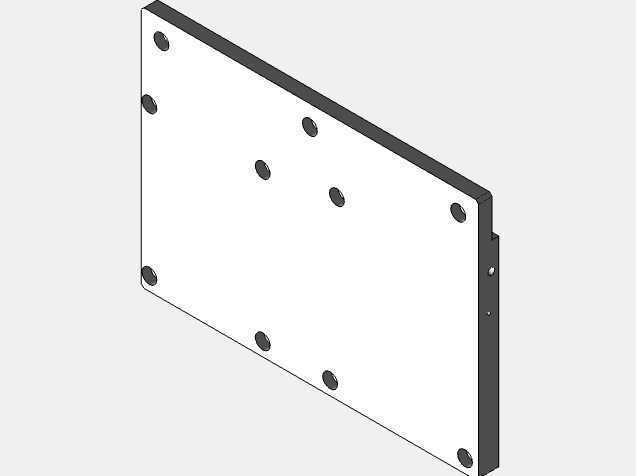

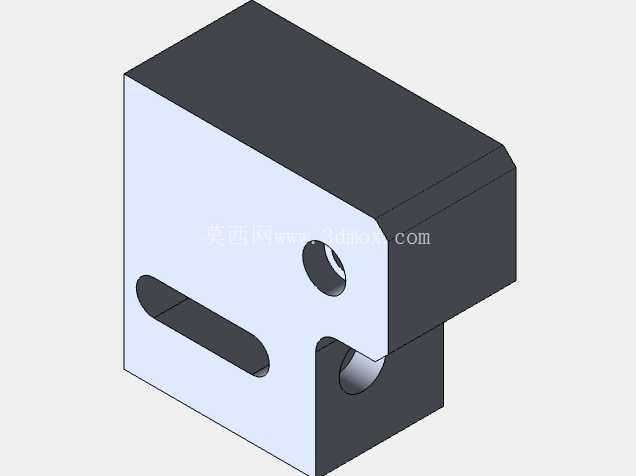

　　从安装边界来看，设备整体长度方向的有效输送段尺寸为2000mm，宽度方向的机架外轮廓尺寸为270mm，驱动总成向下凸出的高度控制在150mm以内，不会与产线下方的线槽、气管排布产生干涉，设备两端的辊筒采用直径50mm的 crowned 鼓形辊，能自动修正皮带运行过程中的跑偏问题，无需额外加装复杂的皮带纠偏机构，降低日常维护的调整频次。设计过程中优先考虑了皮带张紧的调节便利性，两端的从动辊筒集成了螺纹张紧结构，仅需通过端部的内六角螺栓即可调整皮带张紧度，张紧行程预留了30mm，能够覆盖皮带长期运行产生的拉伸变形量，避免频繁更换皮带的运维成本。在3C电子组装、小型五金零件分拣、食品包装后段输送这类对设备占地空间有严格限制的产线场景里，端部驱动的皮带输送机往往会因为驱动端电机、减速箱的外凸结构，挤占产线首尾端的操作空间，无法适配工位紧密排布的布局需求，中心驱动结构的皮带输送设备正是为解决这类痛点开发的。这款中心驱动皮带输送设备将驱动总成布置在皮带回程段的中部位置，整体机架采用标准铝型材拼接成型，无需额外焊接加工，现场安装时仅需通过型材配套的T型螺栓即可完成与周边设备支架的固定，适配不同高度的产线对接需求。

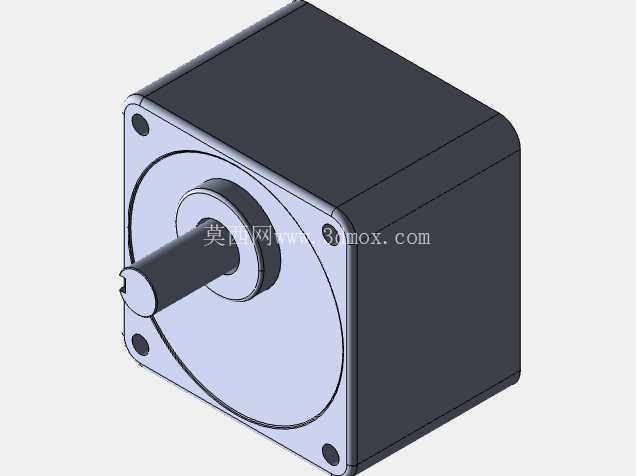

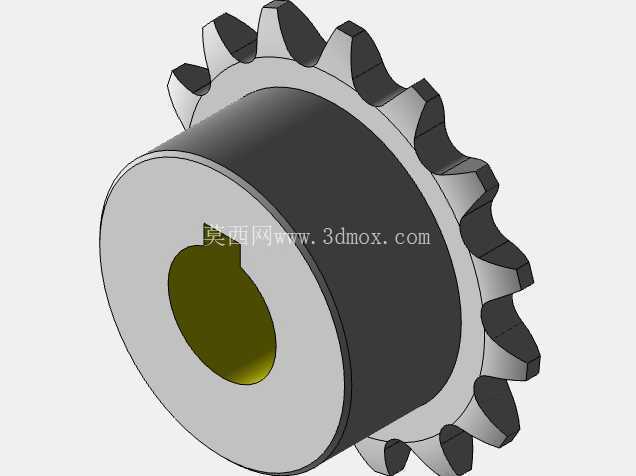

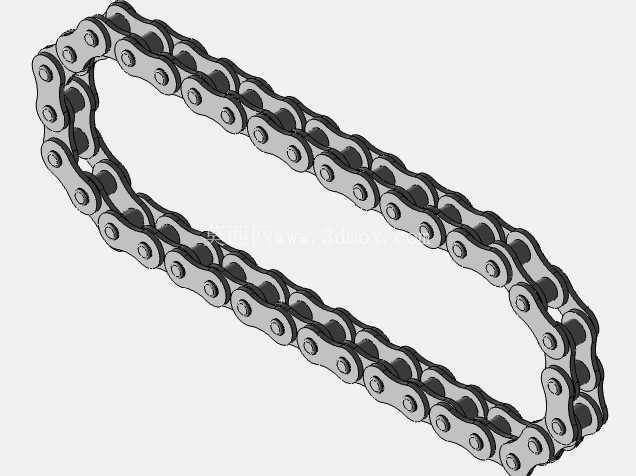

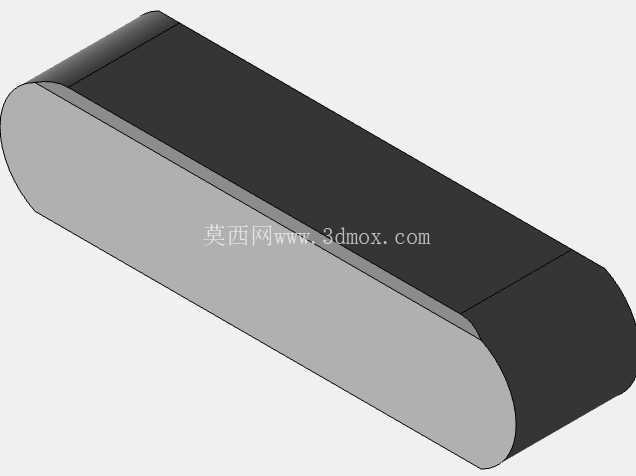

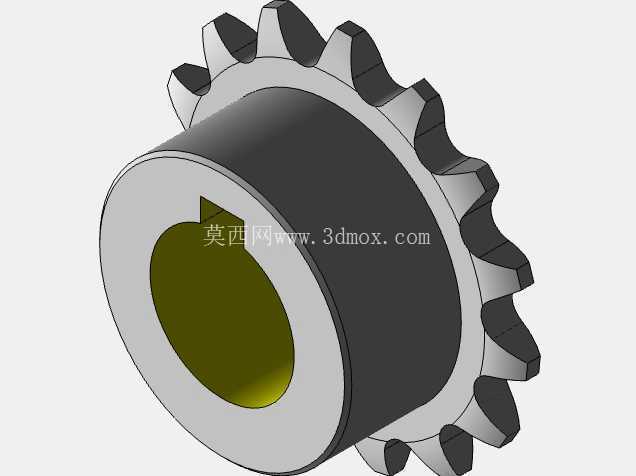

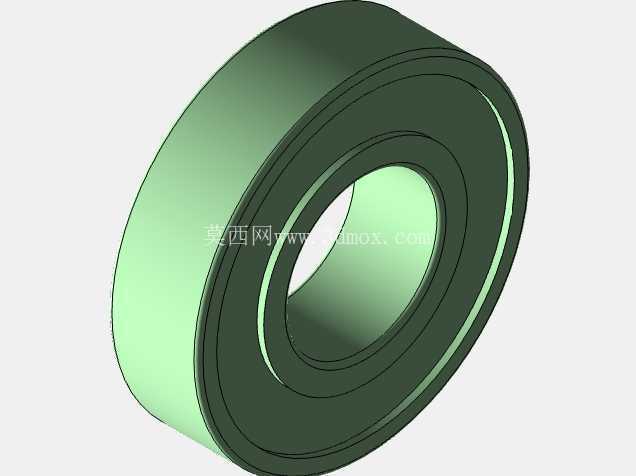

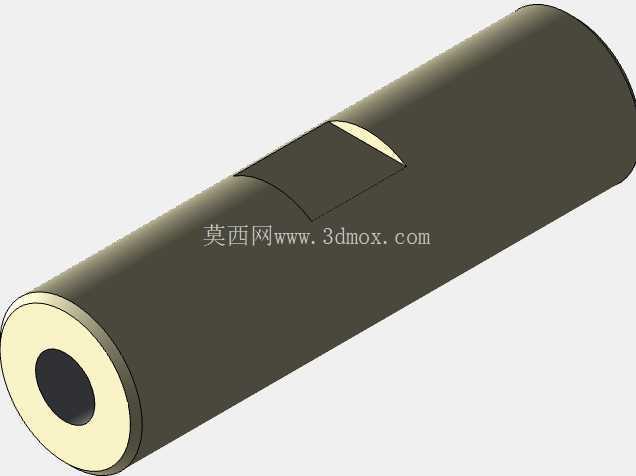

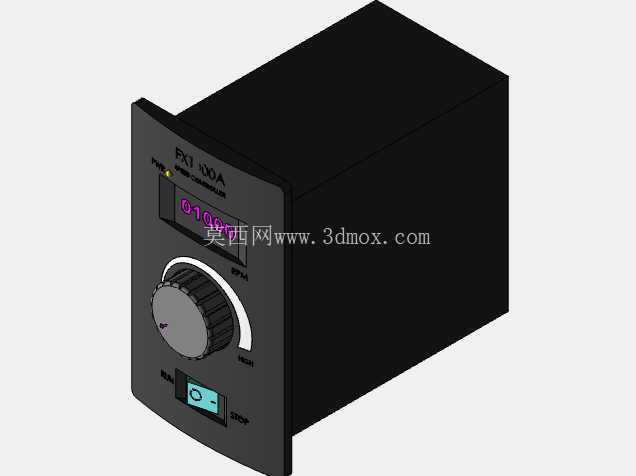

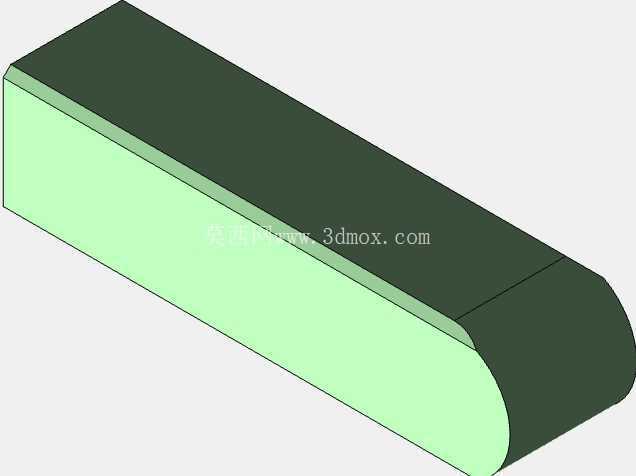

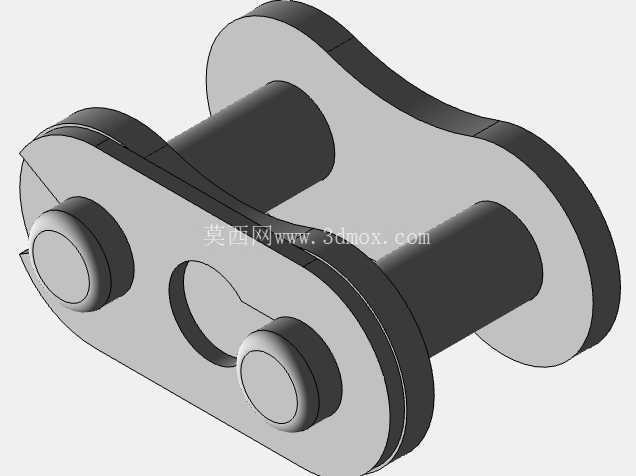

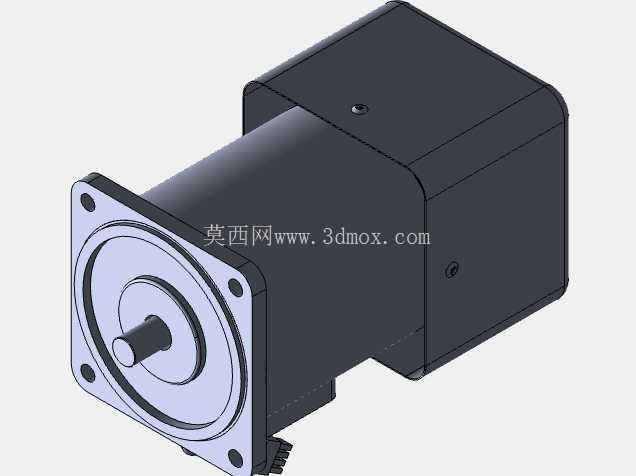

　　驱动部分采用集成式的减速电机直连驱动辊的结构，省去了链传动、同步带传动的中间传动环节，既减少了传动过程中的功率损耗，也避免了传动部件外露带来的安全防护隐患，驱动辊表面包胶处理，摩擦系数稳定，在输送重量5kg以内的散料、工装托盘时不会出现打滑丢转的问题。皮带选用绿色PVC材质，表面摩擦系数适中，既可以保证输送过程中物料不会随意滑动，也不会因为粘度过高导致物料在末端工位无法顺利转移到下一工序，皮带厚度控制在2mm，兼顾柔韧性与抗拉伸性能，长期运行下的延伸率控制在1%以内。

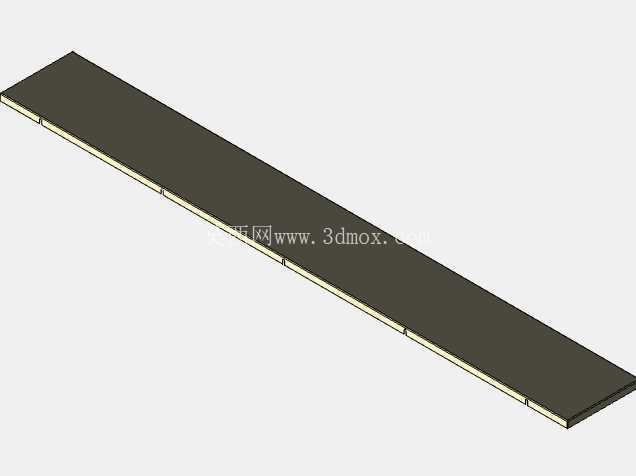

　　机架两侧的型材槽内可灵活加装光电传感器安装支架、挡边、导向条等附件，无需对机架本身进行二次钻孔加工，能够根据不同的输送物料类型快速调整配置，比如输送细小零件时加装高度20mm的挡边防止物料掉落，输送规整工装板时加装导向条保证物料运行轨迹一致。设备的回程段设置了多组支撑托板，避免长距离输送下皮带下垂产生的运行抖动，保证输送面的平面度误差控制在每米0.5mm以内，满足对输送定位精度有一定要求的工序使用，比如配合视觉检测工位完成物料的平稳输送，不会因为皮带抖动影响视觉成像的清晰度。

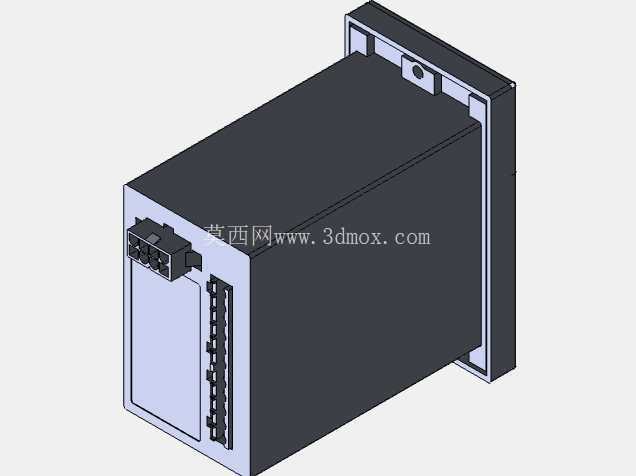

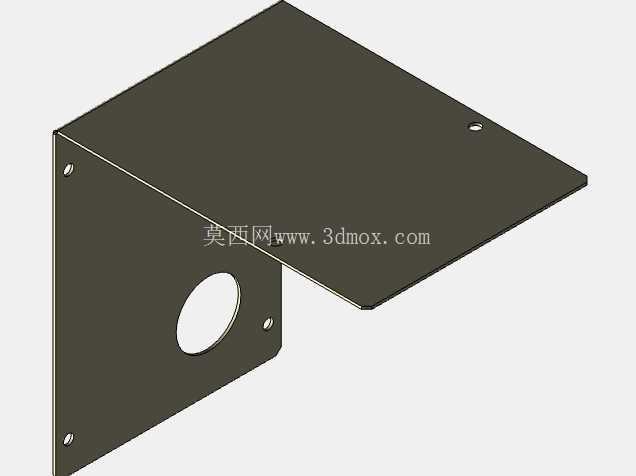

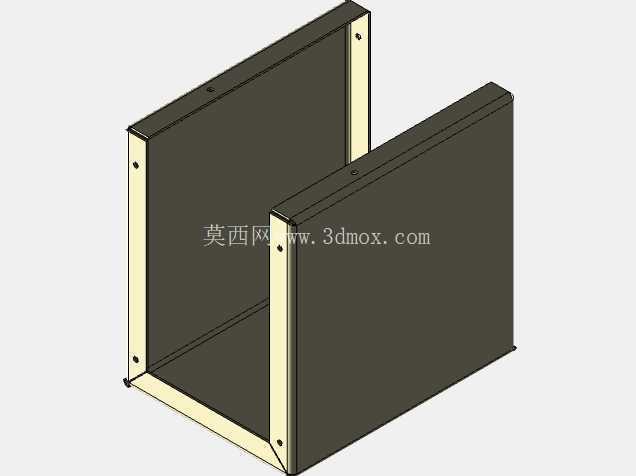

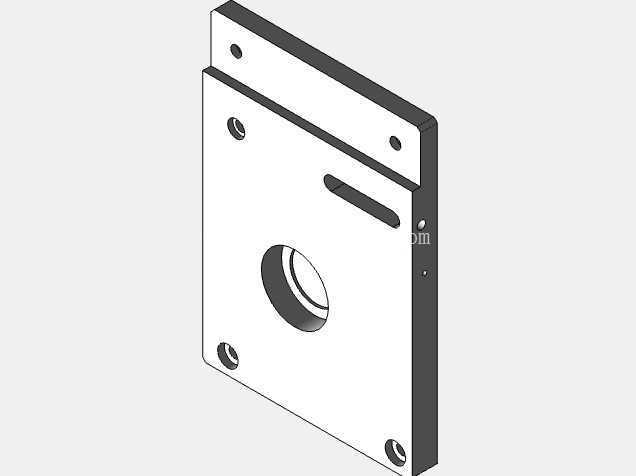

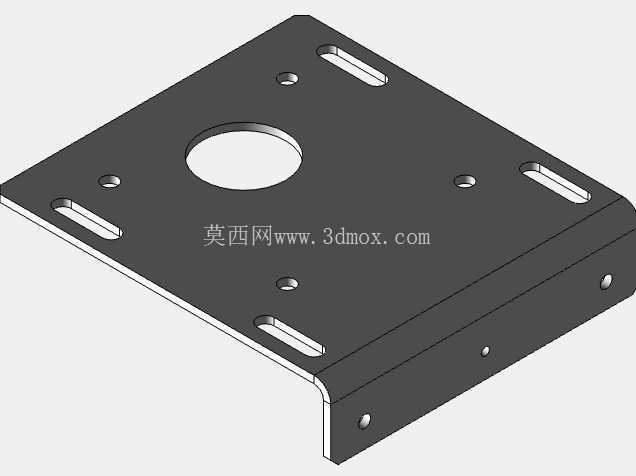

　　在实际产线布局中，这类中心驱动的输送机可以直接对接在组装工位、检测工位、包装工位之间，因为两端没有外凸的驱动部件，能够实现与相邻设备的零间隙对接，不会出现物料输送的衔接缝隙，避免小型零件卡在设备衔接处的问题。设计时还考虑了不同工况的适配性，驱动电机的安装位置预留了左右侧装的调整空间，可以根据现场的布线、维护空间选择驱动总成的安装侧，无需重新设计机架结构，提升了设备的通用化程度，减少非标设计的重复工作量。整个设备的所有零部件均采用标准件与通用型材加工，加工周期短，组装难度低，普通的设备维护人员即可完成整机组装与日常保养，无需专业的复杂调试，非常适合快速搭建的自动化产线使用，能够有效缩短产线的搭建周期，降低设备的整体投入成本。
