法兰连接式单向阀工业结构设计

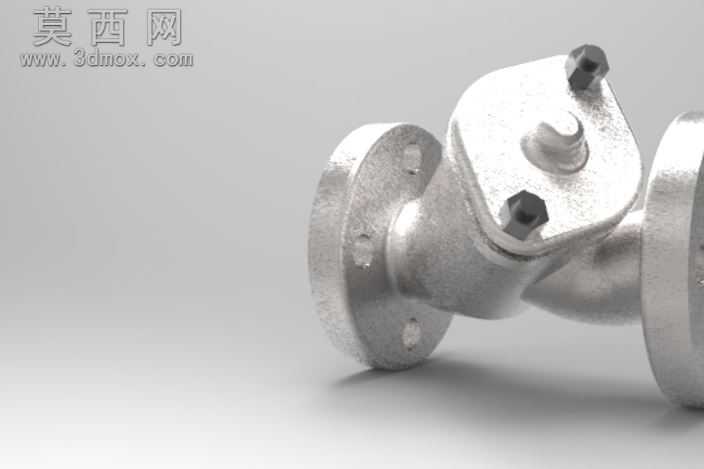

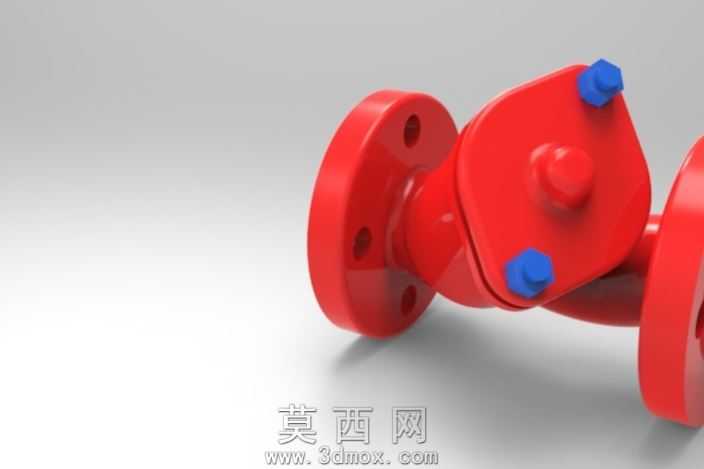

本作品为法兰连接式单向阀的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体流体通路的骨架搭建，再拆分阀体、阀盖、密封组件、紧固件等独立零部件，确保各部件装配间隙符合工业管路的安装公差要求。建模过程中对法兰盘的螺栓孔位、密封面粗糙度区域做了参数化定义，可适配不同压力等级的管路连接标准，阀体内腔的流道做了圆弧过渡处理，减少流体经过时的阻力损失与湍流扰动。材质渲染阶段，整体阀体采用铸造不锈钢材质，调整金属粗糙度参数还原铸件表面的细微磨砂质感，紧固件螺栓做了镀锌亮面金属的材质区分，密封面区域添加了细微的高光反射效果，模拟精加工后的金属表面状态，场景布光采用多光源柔光方案，避免金属表面出现过曝死白，同时清晰呈现阀体的结构轮廓与部件衔接关系。结构设计上，该单向阀采用升降式止回结构，流体正向流入时可推动阀芯开启通路，反向流动时阀芯在介质压力与复位结构作用下自动闭合，有效阻止管路介质倒流，阀盖与阀体采用螺栓紧固连接，中间预留密封垫片安装位，保证整体结构的耐压密封性能，所有活动部件的运动行程均做了限位设计，避免阀芯开启过度造成结构卡滞。设计过程中充分考虑了工业场景的安装维护需求，法兰盘的对接尺寸符合通用管路标准，无需额外定制转接件即可直接安装到现有管路系统中，阀盖的螺栓布局预留了足够的扳手操作空间，后期检修拆卸时无需拆解周边管路即可完成内部密封件的更换作业，整体结构兼顾了流通性能、密封可靠性与安装维护的便捷性，可直接用于工业管路系统的方案展示、装配模拟以及生产加工的参考依据。
