光学镜头可调式安装固定支座结构

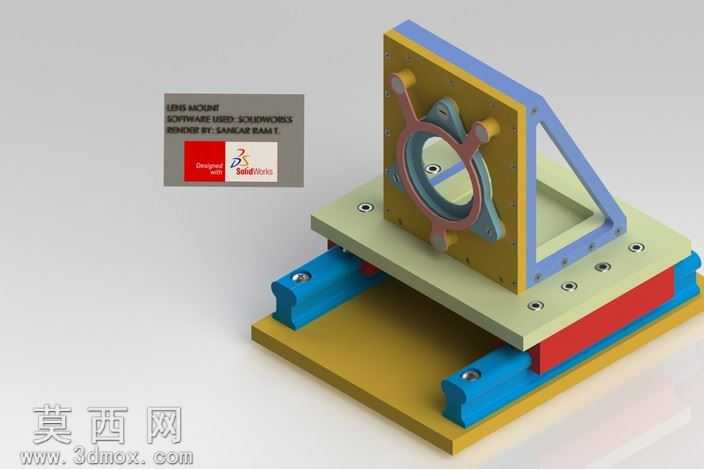

该安装支座采用三维参数化建模完成整体结构设计，建模过程中先完成底座基准特征的搭建，底部采用双层叠合板式结构，下层为整面安装基板，上层为带多组定位孔的承载平台，两侧搭配线性导向滑轨组件，可实现承载平台沿滑轨方向的水平位置微调，满足镜头安装时的轴向对位需求。中部的镜头承载立板采用三角加强筋结构做背部支撑，有效提升立板的结构刚性，避免装夹镜头后出现形变偏移，立板表面预留多组安装孔位，适配不同规格镜头的法兰安装尺寸，镜头装夹位采用环形避让开孔，保证镜头通光路径不受遮挡。建模阶段对所有配合面做了公差适配设计，滑轨与滑块的配合间隙、安装孔的位置度都做了参数化约束，方便后续根据实际加工需求调整尺寸参数。渲染阶段针对不同部件做了差异化材质赋予，底部基板与导向滑轨赋予金属蓝色烤漆材质，承载平台与立板赋予米黄色工程塑料材质，镜头装夹环赋予红棕色金属阳极氧化材质，加强筋结构赋予浅灰色金属材质，通过不同材质的色彩区分清晰展现各部件的结构层次，渲染时采用柔和的均匀布光，避免金属材质出现过强反光遮挡结构细节，同时添加了柔和的环境阴影，让整体模型的立体感更加突出。整体设计围绕光学镜头的装夹稳定性与位置可调性展开，既保证了镜头安装后的结构稳固性，又预留了多维度的调节空间，可适配光学系统装调过程中的对位调整需求，所有结构部件都做了轻量化的开孔与减重设计，在保证结构强度的前提下尽可能降低整体重量，适合小型光学设备的镜头安装场景使用。
