剖分式滑动轴承座三维结构设计

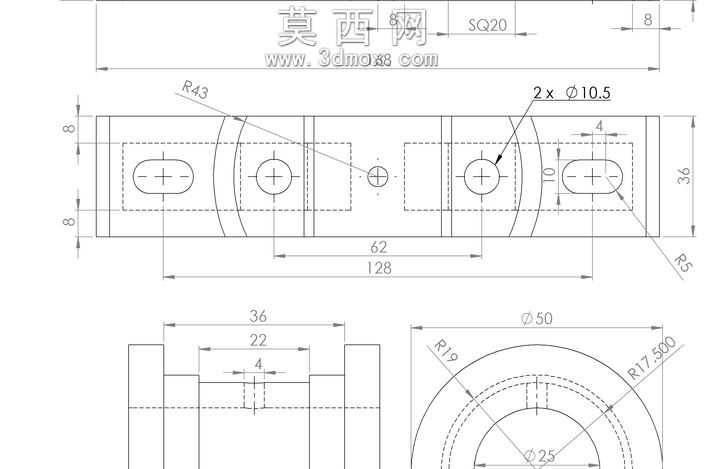

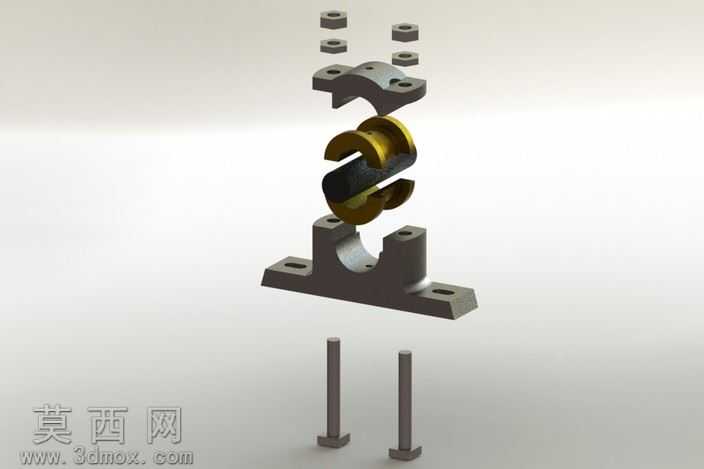

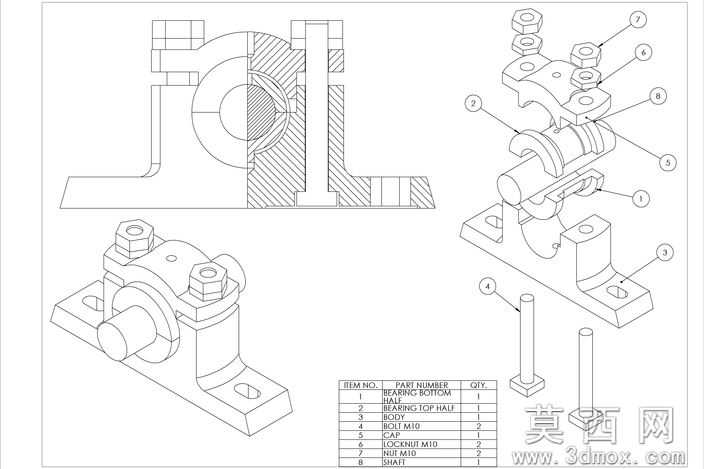

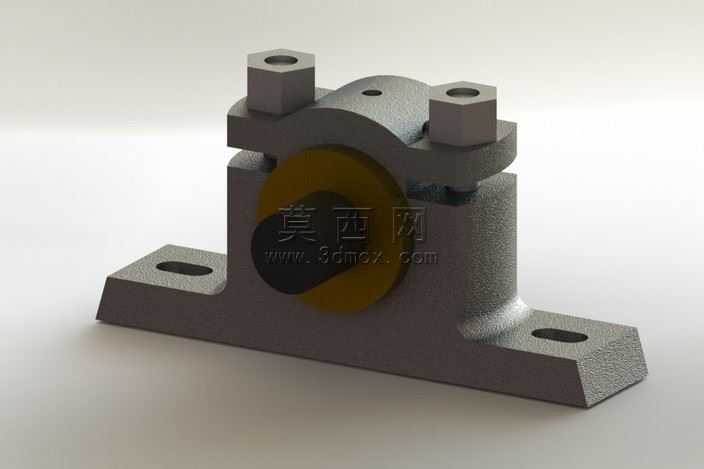

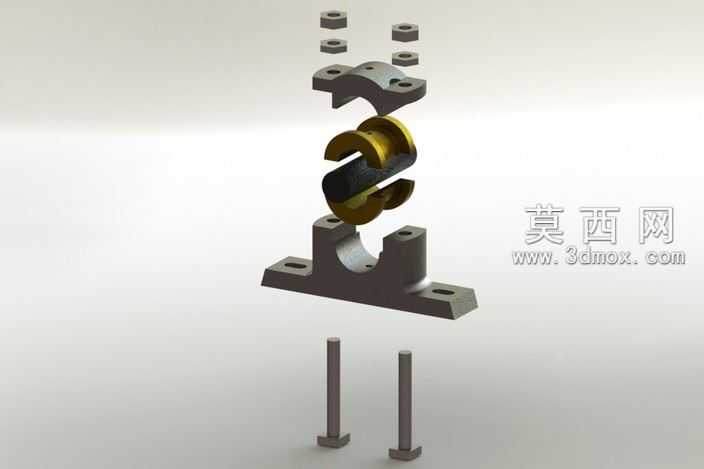

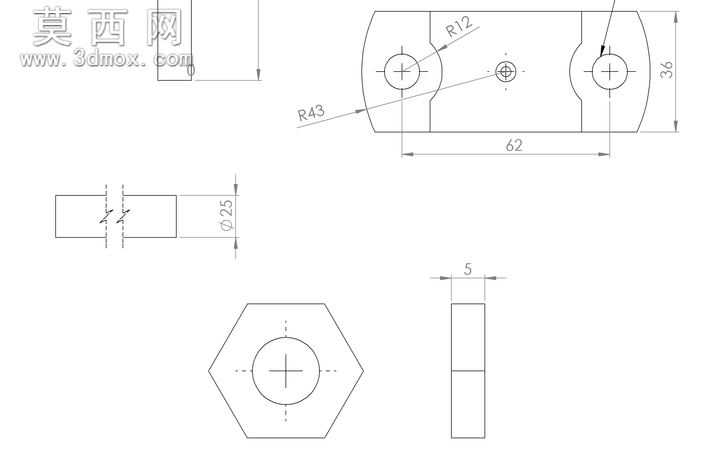

本剖分式轴承座采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械加工工艺逻辑，先绘制主体截面草图完成基础基体拉伸，再依次完成安装孔、轴承配合位、定位结构的特征构建，所有尺寸均经过公差合理性校验，确保各配合面的加工可行性与装配适配性。模型完整还原了剖分式轴承座的分体组合结构，主体基座采用对称式布局设计，两端设置同轴的轴承安装半圆孔位，中部预留轴系避让空间，侧面与底面设计有贯通的安装固定孔，可通过螺栓完成与设备机架的紧固连接，分体结合面经过平面度特征约束，保证上下座体合装后的同轴度精度。建模过程中对各圆角、倒角工艺结构做了完整还原，如安装孔端的倒角、棱边的去毛刺圆角，完全符合实际铸件的生产工艺要求，避免出现尖锐棱边的工艺缺陷。材质设定上匹配常规轴承座的铸铁材质属性，渲染时赋予哑光铸铁质感，对配合面做精面质感区分，清晰展现加工面与非加工面的视觉差异。设计思路围绕轴系支撑的核心功能展开，在保证结构强度的前提下优化了基座的壁厚分布，既避免材料冗余增加自重，又保证轴承安装位的支撑刚性，可有效承受轴系运转过程中的径向载荷，同时分体式结构设计便于后续轴承的拆装维护，无需拆卸轴系两端的传动部件即可完成轴承的更换检修。模型的各特征参数均可编辑调整，可根据实际使用的轴承规格、安装空间需求快速修改对应尺寸，适配不同载荷等级、不同轴径的使用场景，整体结构无冗余特征，建模逻辑清晰，可直接用于工程出图、装配模拟、3D打印样件验证等场景，也可作为非标自动化设备轴系支撑结构的设计参考模板，帮助设计人员快速完成同类支撑部件的方案迭代。
