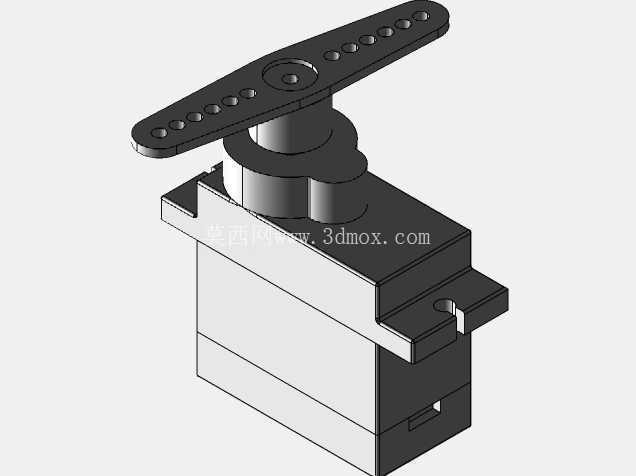

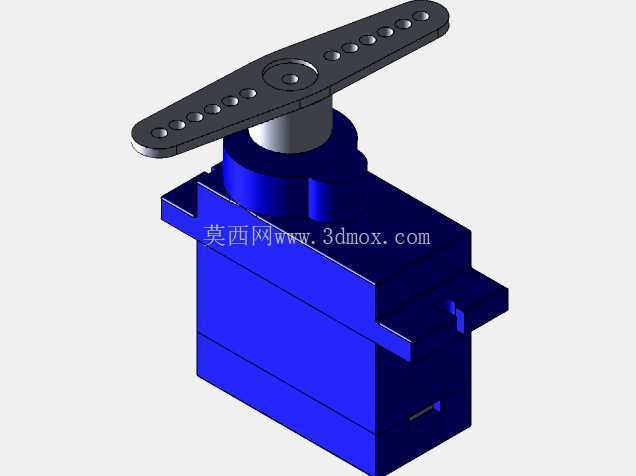

小型舵机SG90高精度舵机执行结构

项目分类:通用机械零部件 发布时间:2024-11-28 ID:818848
  • 小型舵机SG90高精度舵机执行结构
  • 小型舵机SG90高精度舵机执行结构
  • 小型舵机SG90高精度舵机执行结构

  这款小型舵机的结构设计完全围绕小负载高精度角度控制场景展开,在桌面级机器人制作、小型航模舵面控制、教学实验装置搭建、小型自动化工位的角度调节环节都有极高的适配性,很多入门级机械结构验证项目都会优先选用这类舵机作为角度执行元件,核心原因就是其结构紧凑、安装边界清晰,不需要额外设计复杂的传动转接结构就能直接完成装配。从实际功能特性来看,这款舵机可以在指定角度范围内完成精准的角度定位,输出轴带的多孔摇臂可以适配不同长度的连杆传动,摇臂上的等距安装孔可以根据实际传动行程需求选择对应的连接点位,不需要额外加工定制摇臂就能适配多数小负载的连杆传动场景,比如小型机械臂的关节转动、智能小车的转向机构、航模的副翼与升降舵角度调整,都可以通过摇臂上的不同孔位调整传动比,匹配实际需要的转动扭矩与行程范围。

  在设计思路上,这款舵机的主体外壳采用方正的卡扣式结构,外壳上预留的安装凸耳带有标准安装孔位,安装时不需要额外设计夹持结构,直接通过螺丝就能将舵机固定在支架或者设备基板上,外壳的尺寸边界控制得非常紧凑,主体部分的长宽尺寸可以适配多数小型设备的内部安装空间,不会占用过多的结构安装位置,输出轴的位置位于舵机主体的中心线上,在设计安装位时可以直接以输出轴中心为定位基准,减少装配时的对位误差。从安装边界的细节来看,舵机输出轴的伸出高度经过精准核算,搭配标准摇臂安装后,摇臂转动过程中不会和舵机主体外壳产生干涉,摇臂的转动平面与舵机安装面保持平行,在设计周边结构时只需要预留出摇臂转动的扇形空间即可,不需要额外预留避让间隙。

  舵机尾部的出线位置位于主体侧面的凹槽内,走线时可以顺着安装面的线槽布置,不会因为线材挤压导致舵机安装不到位。实际选型使用时,这类舵机多用于负载不大但对角度控制精度有一定要求的场景,比如教学用的小型机械臂关节,每个关节采用这类舵机驱动时,不需要额外加装角度传感器就能实现0到180度范围内的角度定位,整体结构的集成度非常高;在航模应用中,这类舵机的重量较轻,不会给整机带来过多的负载负担,摇臂的连接结构可以快速和舵面连杆连接,日常维护更换时只需要拧下固定螺丝就能完成拆装,不需要拆解周边的其他结构。在结构建模过程中,这款舵机的所有安装孔位、外形凸台、输出轴的配合尺寸都完全按照实物的装配公差进行还原,设计配套结构时可以直接调用这个模型进行装配干涉检查,不需要反复测量实物尺寸,比如设计舵机安装支架时,可以直接匹配外壳上的安装孔位间距,预留好对应的螺丝过孔与沉头位置,设计连杆传动结构时,可以直接在模型上模拟摇臂的转动行程,验证连杆在最大转动角度下是否会和周边结构产生碰撞,提前规避装配时的干涉问题。

  很多入门级结构设计从业者在做小型机器人项目时,经常会忽略舵机的安装边界与摇臂转动的预留空间,导致实际装配时出现摇臂碰外壳、线材被挤压、安装孔位对不上的问题,这个模型完整还原了舵机的所有外形细节与安装尺寸,在设计阶段就能完成全流程的装配验证,减少后期打样修改的次数。另外这款舵机的输出轴采用齿形配合结构,摇臂和输出轴的配合齿形完全还原,安装摇臂时可以根据实际需要的初始角度调整摇臂的安装齿位,适配不同的初始角度定位需求,模型里也还原了这个齿形配合结构,在做初始位置模拟时可以直观调整摇臂的安装角度,验证初始位置下的传动状态。
