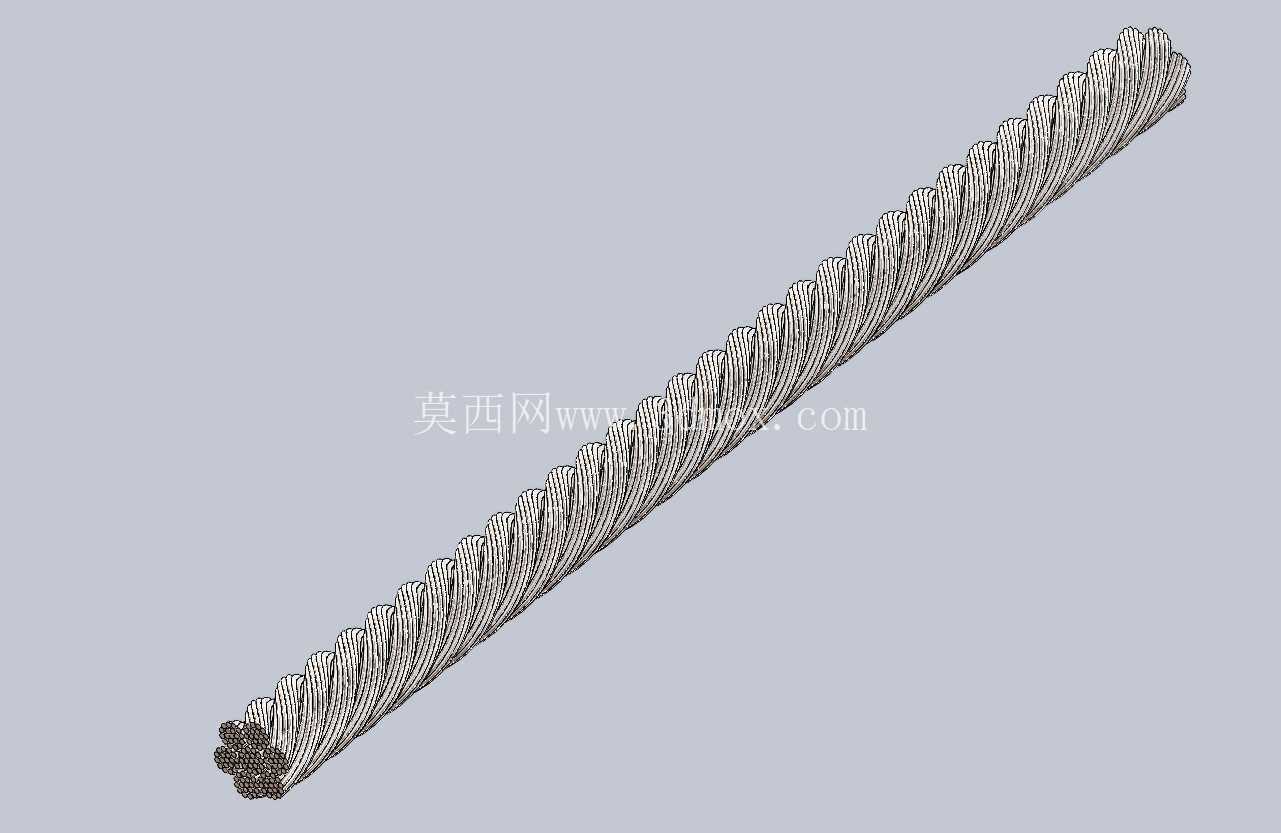

3mm直径7x19结构不锈钢钢丝绳建模作品

　　7x19的结构本身是多股捻制设计，由7个股绳组成，每股内部包含19根细钢丝，这种结构相比同直径的7x7结构拥有更好的柔韧性，弯曲疲劳寿命更长，在需要频繁绕经滑轮、卷筒的工况下，能有效降低钢丝因反复弯折产生的应力断裂风险，适配更小的滑轮节径，在紧凑安装空间里的适配性更强。做这个模型的时候，首先要还原捻制结构的真实几何特征，不能简单用螺旋扫掠做单根实体代替，要区分股绳的捻向和单丝的捻向——实际生产中7x19钢丝绳通常采用交互捻的工艺，也就是股的捻向和绳的捻向相反，能减少使用过程中自身的扭转打结趋势，建模时要把这个捻距参数对应到3mm直径的常规比例，通常绳的捻距控制在直径的6-8倍，每股内部的捻距更小，保证外观和实际产品的纹理一致。在起重吊装、索道运输、小型电葫芦牵引、舞台吊挂、渔业捕捞、精密设备张紧等场景中，细直径不锈钢钢丝绳的应用覆盖了从轻载牵引到定位张紧的各类需求，3mm直径的7x19结构钢丝绳正是这类场景里适配性极强的一类挠性传动承重件。不同于大直径起重绳的重载设计，3mm规格的钢丝绳更偏向轻载高频的使用场景，比如自动化生产线的工件吊取工位、小型升降设备的牵引构件、户外防护栏的拉索、医疗设备的柔性传动部件，甚至部分户外休闲设施的承重拉索，都会选用这个规格的产品。

　　尺寸边界上，这个规格的钢丝绳公称直径3mm，允许的公差范围在0到+5%之间，建模时按公称尺寸做实体，外层钢丝的轮廓要还原捻制后形成的螺旋凸起，不能做成光滑圆柱，否则在做装配干涉检查、渲染效果验证的时候会和实际工况产生偏差。安装适配层面，这个直径的钢丝绳通常搭配直径不小于18mm的滑轮使用，轮槽的半径要控制在1.6-1.8mm之间，过窄的轮槽会挤压绳体造成外层钢丝提前磨损，过宽的轮槽会让绳体在槽内出现扁平变形，降低承载能力；绳端固定通常采用压制铝套、楔形接头或者钢丝绳夹的方式，建模时预留的端部连接段长度要满足固定件的安装尺寸要求，比如采用3mm规格的铝套压制时，端部预留长度不小于20mm才能保证固定强度。

　　从功能特性来说，不锈钢材质的钢丝绳本身具备优秀的防锈能力，在潮湿、有弱腐蚀的环境里不需要额外做镀锌或者涂塑处理就能长期使用，比如户外的遮阳棚拉索、食品加工车间的吊挂绳，用不锈钢材质能避免锈蚀脱落污染环境或者产品；7x19的结构破断拉力在同直径钢丝绳里属于中等水平，3mm规格的304不锈钢钢丝绳破断拉力通常在4.5kN左右，额定工作载荷要取5倍以上的安全系数，也就是不超过0.9kN，适合牵引、张紧类的轻载工况，不能用于主承重的起重作业。建模过程中还要注意丝与丝之间的贴合关系，实际生产中捻制后的钢丝绳内部钢丝是相互贴合支撑的，模型里不能出现钢丝之间的大面积干涉或者过大间隙，否则后续做有限元受力分析的时候会出现应力计算失真的问题；另外绳体的端面要还原股绳截断后的截面形态，7个股围绕中心股均匀排布，每股内部的19根钢丝也按1+6+12的层级排布，中心丝稍粗，外层丝直径统一，和实际产品的截面结构一致。

　　很多工程师在做小型设备的牵引结构设计时，容易忽略钢丝绳的弯曲半径要求，直接用直径很小的导轮导向，导致实际使用中钢丝绳提前断丝报废，这个模型可以直接用于装配验证，把绳体模型导入装配体后，模拟绕经导轮的弯曲状态，检查最小弯曲半径是否满足要求，同时验证轮槽和绳体的匹配度，避免设计阶段出现结构适配问题。另外在做设备的渲染展示、装配工艺动画制作时，带真实捻制纹理的钢丝绳模型能大幅提升场景的真实感，不会像简化圆柱模型那样显得粗糙失真，尤其是在做产品宣传动画、维修拆装演示的时候，细节到位的挠性构件能让整个设备的展示效果更专业。
