手动螺旋起重千斤顶三维结构设计

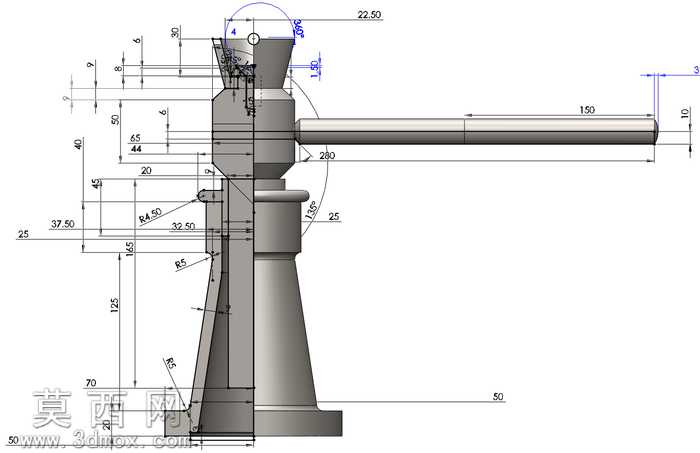

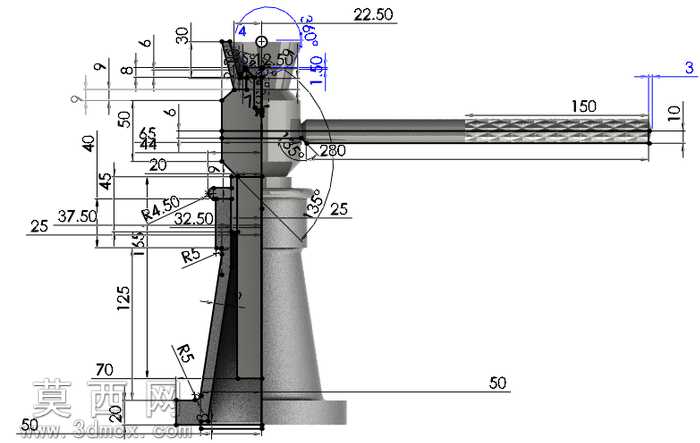

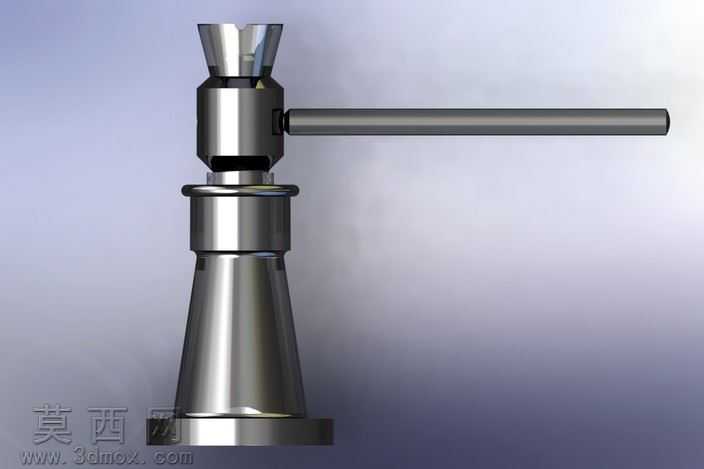

本作品为手动螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，先从核心传动副入手搭建整体装配逻辑：首先绘制梯形传动螺杆的基准草图，通过螺旋线扫描生成啮合牙型，匹配螺母套的内螺纹特征，保证螺旋副的传动间隙符合手动起重设备的精度要求，避免顶升过程中出现滑牙、卡顿问题。底座部分采用锥台收窄加加强筋的结构设计，建模时通过拉伸凸台生成底座主体，再对支撑筋做拔模处理，同时对底座与螺母套的配合面做同轴度约束，保证整体承重时的受力均匀，避免偏载导致的结构变形。顶升托杯部分采用内凹弧面设计，建模时通过旋转凸台生成托杯基体，对承托面做圆角过渡处理，防止顶升作业时工件滑脱，托杯与螺杆顶端采用铰接配合，保留微小转动余量适配不同顶升接触面的角度偏差。操作长杆部分采用等直径圆杆结构，建模时对杆身与螺杆上部的穿孔做间隙配合约束，保证长杆可灵活穿取、转动省力，同时对长杆两端做倒圆角处理，避免操作时划伤手部。整体装配完成后对各运动部件做干涉检查，验证螺杆升降全行程无卡滞，各连接部位的配合公差符合手动起重设备的装配要求。材质配置上，底座、螺母套、螺杆采用调质结构钢材质，添加磨砂金属质感的外观贴图，模拟实际铸件的粗糙表面效果，操作杆采用碳钢材质添加镀铬亮面效果，托杯承托面添加防滑纹理材质，还原真实产品的材质区分。渲染阶段采用正交视图搭配工程图式的尺寸标注，清晰展示各部件的关键尺寸参数，包括螺杆行程、底座直径、操作杆长度、托杯尺寸等核心设计参数，同时对装配剖面做半透明处理，直观展示内部螺旋传动的结构逻辑，让观看者可清晰理解螺旋千斤顶通过螺纹副将回转运动转化为直线顶升运动的工作原理，整体建模比例协调，结构严谨，完全符合手动螺旋千斤顶的实际生产设计要求，可用于机械原理教学、产品结构展示以及相关起重设备的设计参考。
