JST红色公头连接器结构设计方案

　　在低压信号传输、小功率供电回路的布线场景里，板对线连接的可靠性一直是结构设计环节需要重点把控的部分，这款JST规格的公头连接器，正是针对这类场景做的结构优化设计。日常做设备内部布线的时候，经常会遇到传感器引线、控制板信号输出线需要频繁插拔调试的情况，要是直接把线焊在PCB焊盘上，后期维护拆换的工作量会非常大，还容易在拆焊过程中损伤焊盘导致整块板报废，用这类公头连接器做中转对接，就能把布线拆分成板端固定座和线端公头两个部分，装配的时候只需要对准导向结构插合就能完成连接，后期维护直接拔下对应线束即可，不用动板端的焊接部分。

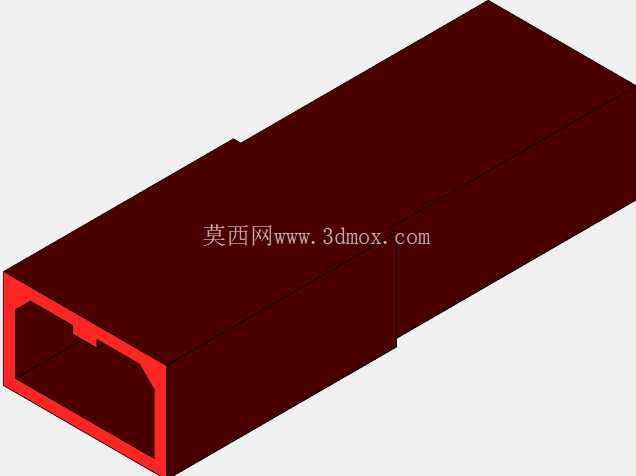

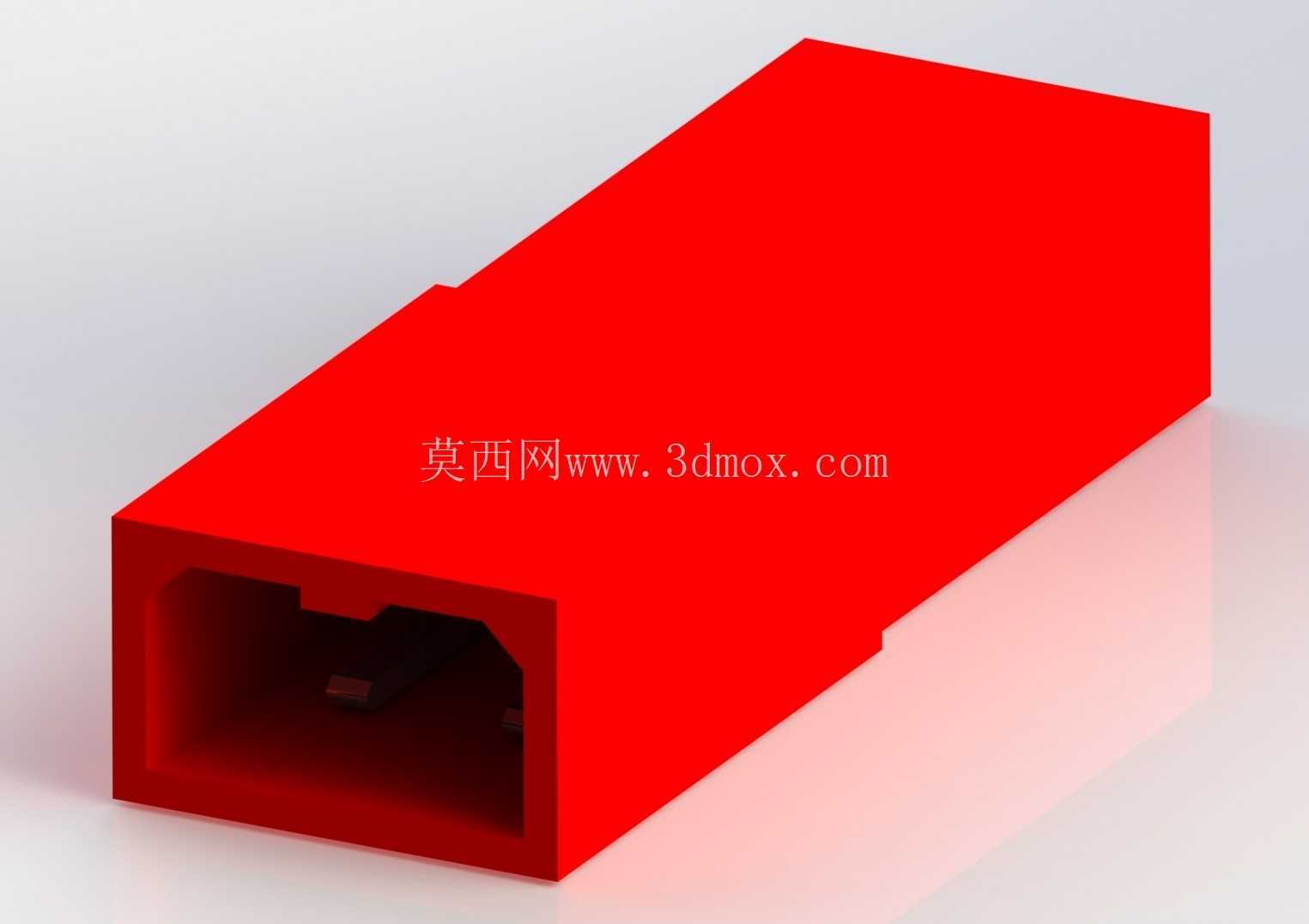

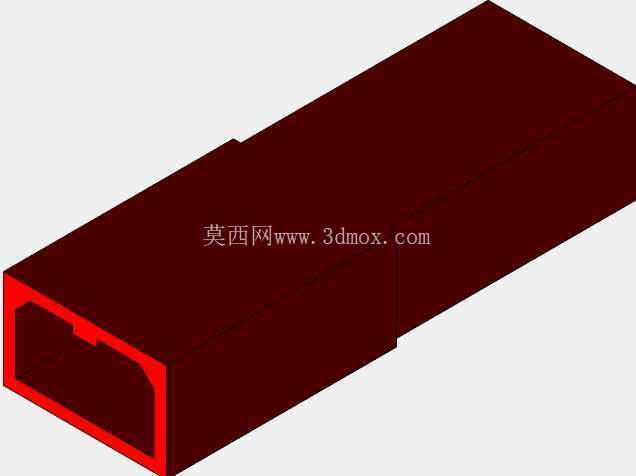

　　从实际功能特性来看，这款公头采用红色阻燃绝缘壳体做主体结构，壳体内部预留了对应AWG线规压接端子的安装腔，每个端子腔都做了独立的隔筋设计，避免相邻端子因为外力偏移出现短路问题。插合面的腔体做了内凹式的防呆结构，和对应母头对接的时候，只有方向完全对准才能顺利插入，能彻底杜绝现场装配的时候插反导致的端子折弯、电源反接烧损器件的问题。壳体外侧做了细微的防滑凸棱，操作人员插拔的时候手指不会打滑，哪怕是在设备内部狭窄的操作空间里，也能顺利完成插拔动作，不需要额外借助镊子之类的辅助工具。

　　设计这款连接器模型的时候，首先是从端子压接的实际需求出发确定内部腔体尺寸，先匹配对应线规的压接端子外形，预留出端子插入后的卡扣固定位置，保证端子压接好导线插入腔体后，能被壳体内部的倒刺结构牢牢卡住，正常拉扯导线的时候不会把端子从壳体里带出来。之后再根据插合的对位需求，在插合端设计了导向倒角，插合初始阶段哪怕有1mm左右的位置偏差，也能顺着倒角滑入正确的对接位置，降低现场装配的对位难度。壳体的壁厚是按照常用阻燃尼龙材料的注塑工艺要求设定的，保证注塑成型的时候不会出现缩痕、缺料的问题，同时也能满足日常使用中的抗挤压要求，哪怕布线的时候被旁边的线束压到，也不会出现壳体破裂导致内部端子外露的情况。

　　外形尺寸方面，这款公头的主体长度控制在100mm以内，属于紧凑型的接插件设计，宽度和高度都是按照对应pin位数的端子排布来设定的，相邻端子的中心距符合JST连接器的通用标准，能和市面上同规格的母头、板端座完全兼容互换。安装边界上，这款公头是线端自由装配的结构，不需要额外的固定安装位，只需要在布线的时候预留出手指插拔的操作空间即可，插合后整体的占用空间比传统的螺丝接线端子小60%以上，非常适合用在控制器内部、小型传感器模块这类空间紧张的布线场景里。另外壳体的红色配色也有实际的工程意义，在一堆黑色、白色的线束里，红色的公头非常容易识别，后期排查线路的时候能快速找到对应的连接节点，不用顺着线束逐段捋线找接头，能大幅提升现场调试和故障排查的效率。

　　在实际的设备应用里，这类连接器除了用在工业控制设备的内部布线，也经常用在小型家电、3D打印设备、桌面型自动化模组的信号连接上，因为它的连接可靠性比普通的杜邦头更高，卡扣结构能保证设备在有轻微振动的工况下也不会出现松脱断连的问题。建模的时候特意把插合面的内部卡扣、端子腔的隔筋结构都做了1:1的还原，结构工程师做布线设计的时候，可以直接把这个模型调入装配体，用来校验连接器和周边结构件的间隙，避免出现装配后连接器和旁边的电容、散热片等器件干涉，导致插合不到位的问题。同时模型也还原了壳体尾部的导线出线口结构，做线束长度校验的时候，可以准确模拟导线从公头尾部引出的弯曲半径，不会出现设计时预留的线束长度不够，或者弯曲半径过小导致导线内部铜芯折断的问题。
