多规格太阳能电池板三维结构合集

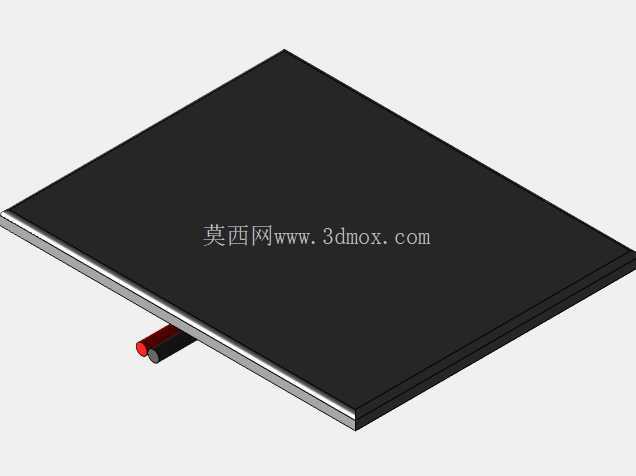

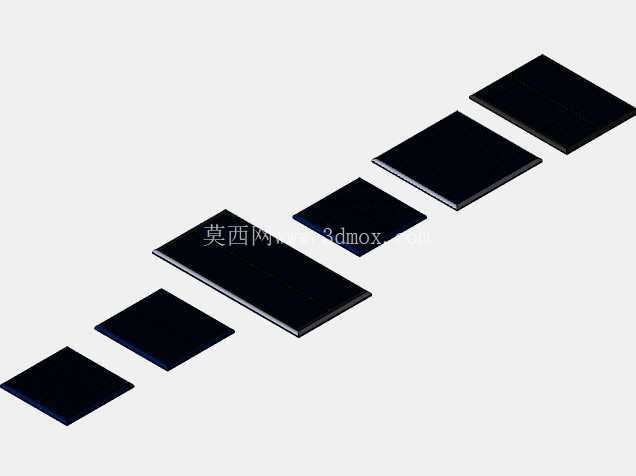

　　本次整理的多规格太阳能电池板三维模型，覆盖了从小功率低电压便携供电场景到中小功率离网供电场景的常用选型，每一款模型都严格对应市面量产产品的实际结构参数，可直接用于光伏供电系统的结构排布、安装支架适配、设备集成干涉检查等设计环节。从实际工程应用来看，0.5V、2.5V、3.5V这类小规格多晶电池板，大多用于微型传感节点、低功耗户外监测设备的自供电模块，这类场景对安装空间限制极强，模型里还原的环氧包封边缘结构、引脚引出位置，能直接帮助结构工程师在做设备外壳设计时预留准确的嵌装槽位，避免出现装配时压损封装层、引脚走线干涉的问题。

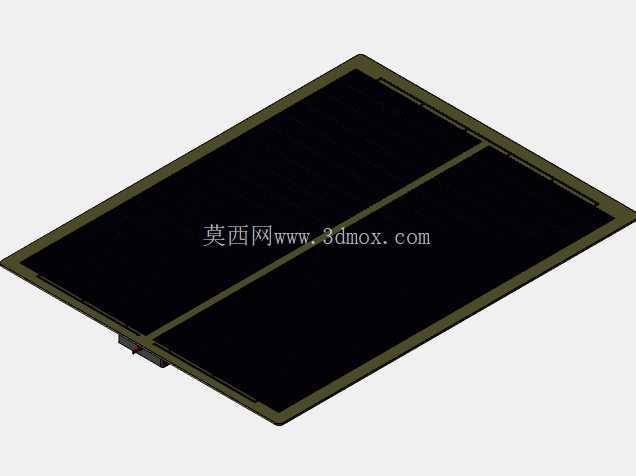

　　3W、4.5W这类12V以下规格的单晶/多晶电池板，常见于户外便携充电设备、小型离网照明系统、庭院光伏供电装置，模型里标注的145×145mm、165×165mm外形尺寸，是这类功率段产品的通用安装边界，设计配套支架时可以直接参考安装孔位的相对位置，不需要反复核对实物样品的孔距偏差。10W、20W这类24V规格的单晶电池板，多用于小型户用离网供电系统、户外监控设备的独立供电单元，这类产品的边框结构、接线盒位置在模型里都做了还原，在做光伏阵列排布时，可以直接模拟多块板拼接后的间隙、走线空间，提前规避接线盒突出部分与支架横梁的碰撞问题。

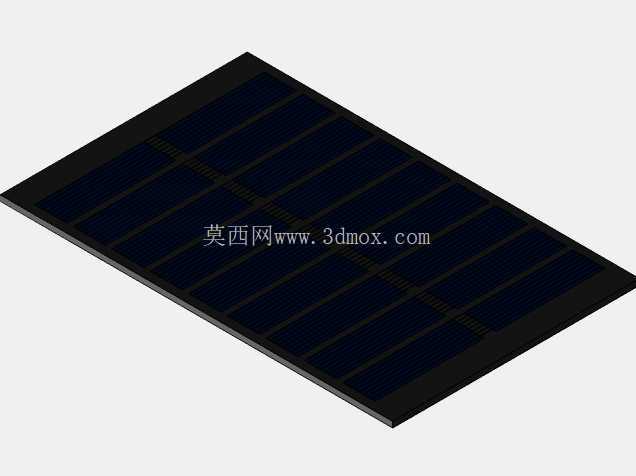

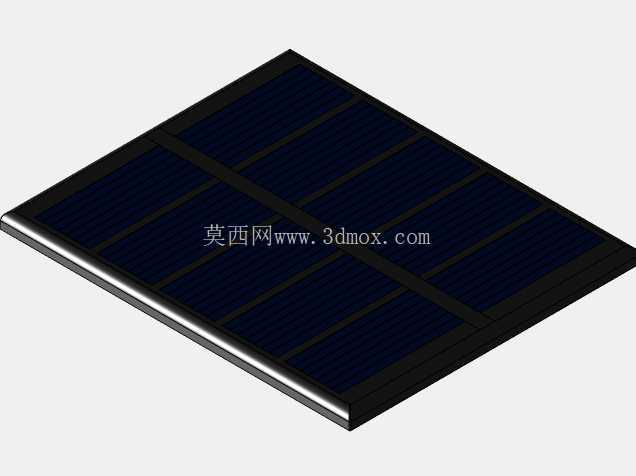

　　从设计思路上看，所有电池板模型都区分了环氧包封层、光伏电池片基底、引出电极三个核心结构层，没有做过度简化，既保证了装配仿真时的结构准确性，也不会因为模型面数过多影响大型装配体的运行流畅度。针对不同功率段的产品，模型还原了对应厚度的封装边缘，比如小功率板的包封层厚度更薄，边缘圆角更小，而20W级别的大板包封层更厚，边缘做了更大的圆弧过渡来提升户外耐候性，这些细节都能帮助结构工程师在做配套结构设计时，准确计算压紧量、密封间隙。

　　在安装边界的还原上，每款模型都保留了实际产品的安装孔位坐标，比如165×165mm规格的4.5W电池板，四个安装孔距离板边的距离统一为12mm，孔直径3.2mm，适配M3规格的安装螺丝，这些参数都和量产实物一致，不需要设计人员再额外测绘。另外，模型集合里覆盖了3V、5V、6V、12V、20V、24V等多个电压等级的产品，覆盖了从毫安级到百毫安级、安级的输出电流规格，在做光伏供电系统的方案选型时，可以直接调取对应规格的模型放入总装配体，直观对比不同功率电池板的安装空间占用，快速筛选出适配设备安装空间的型号。比如在做户外环境监测设备的供电设计时，设备外壳顶部的安装面积有限，就可以通过调取不同规格的模型直接排布，快速确定是选用单块4.5W板还是两块3W板拼接，不需要反复计算尺寸叠加后的空间余量。对于需要做产品渲染、方案展示的设计人员，模型里的电池片栅线结构、封装层的半透明质感都做了对应还原，不需要额外做材质调整就能直接用于方案汇报的可视化展示，能有效减少建模重复工作量。
