2.54mm间距6x40公头杜邦排针结构设计

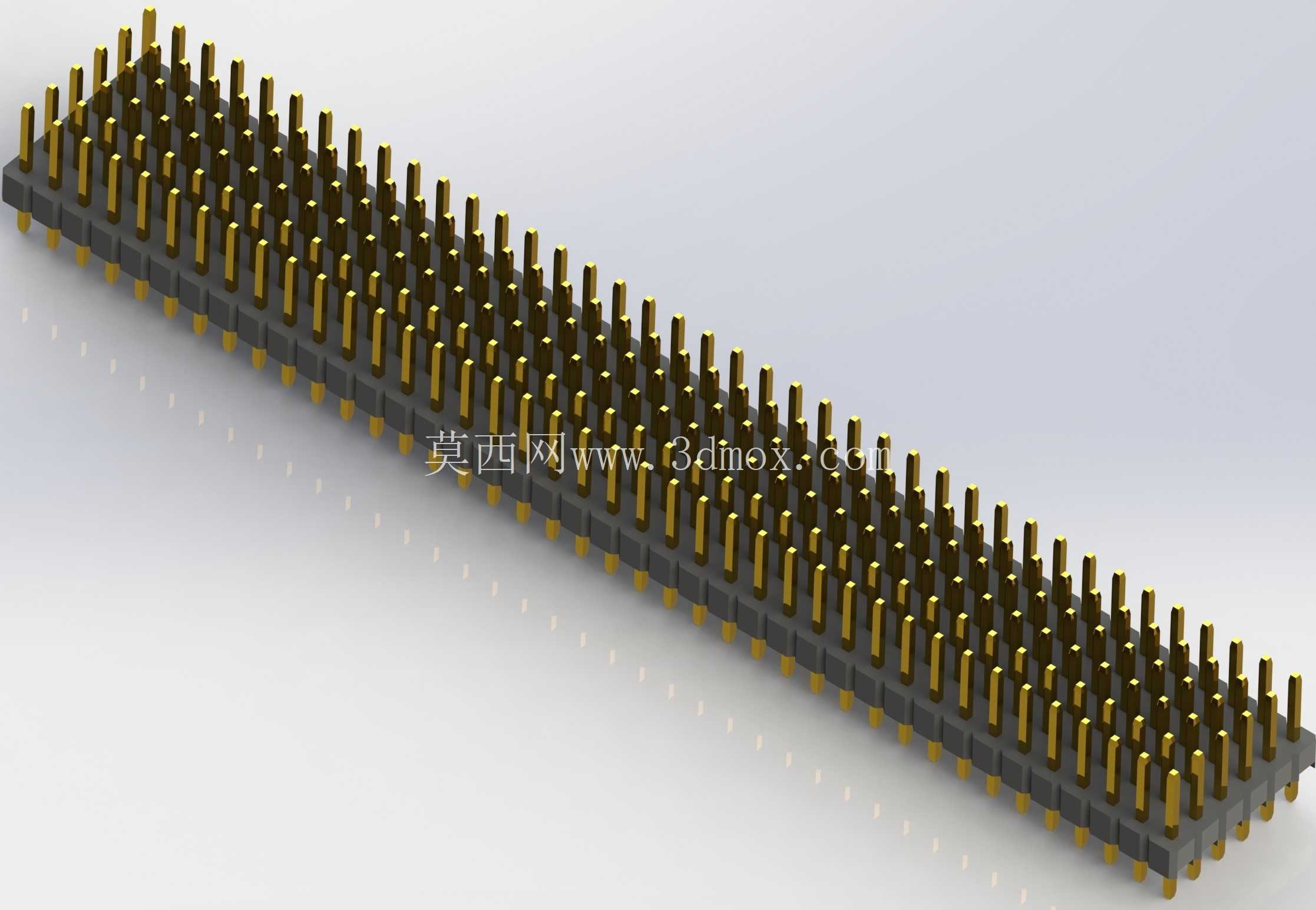

　　做电子设备结构设计这么多年，板间连接的接插件选型和建模一直是细节里容易出问题的环节，尤其是常用的2.54mm间距排针，很多新手建模的时候只画个大概外形，忽略了实际安装的干涉问题，等到打样回来才发现插不进去或者焊盘对不上，耽误整个项目进度。这款6x40阵列的公头杜邦引脚，是针对高密度板对板连接场景做的可配置设计，核心是把排针的阵列参数做成了可调整的设计表，不用每次改阵列数都重新排布特征，调整行数和列数的时候，针体、塑壳底座、定位凸点的特征会跟着参数同步更新，能省不少重复建模的时间。

　　先从实际应用场景说，这类排针日常用的地方太多了，Arduino开源硬件的扩展板堆叠、工业控制板的信号引出、测试治具的探针转接、消费电子内部的PCB板间连接，只要是需要可拆卸式信号连接、对成本比较敏感的场景，基本都能看到这类排针的身影。6排40列的高密度配置，主要是给多信号通道的板卡用的，比如数据采集卡的IO扩展、小型化工控模块的板间互联，相比单排或者双排排针，能在相同的板卡宽度下引出更多信号，不用在板上布置多组排针，能省不少PCB板面空间。

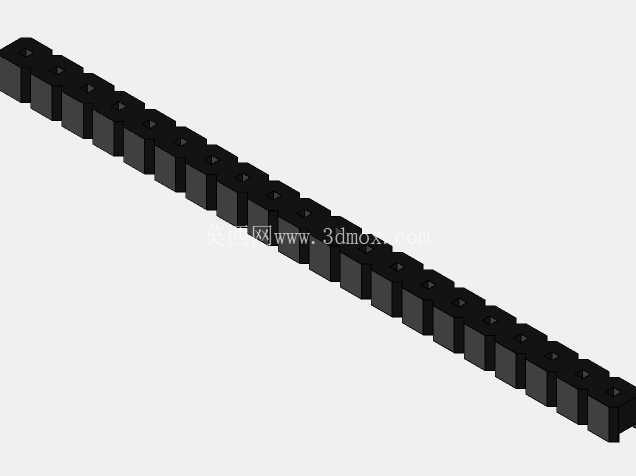

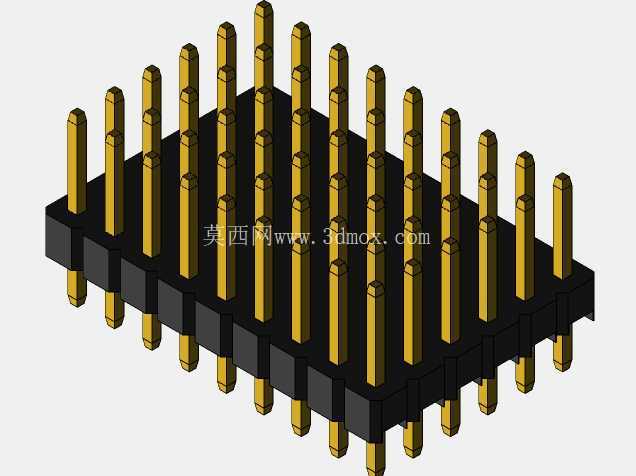

　　说到设计思路，最开始做这个模型的时候，最先考虑的是塑壳底座的尺寸边界，2.54mm的间距是行业通用标准，也就是相邻两根针的中心距严格控制在2.54mm，公差要控制在±0.05mm以内，不然和母座对插的时候会出现针脚歪、插不进去的问题。塑壳的高度做了4.0mm的常规尺寸，底部留了0.3mm的凸台，焊接的时候能让塑壳和PCB板面之间留一点缝隙，避免焊锡溢到塑壳底部导致连锡，这个细节很多通用模型里都没做，实际生产的时候很容易出焊接缺陷。针体部分用的是方形铜针加头部圆头倒角的设计，方针部分的截面是0.64mm0.64mm，和PCB上0.8mm的焊盘孔径刚好匹配，头部做了0.2mm的倒角，插母座的时候能自动导正，不会因为针脚轻微偏斜就顶坏母座的接触弹片。

　　安装边界这块是建模的时候重点核对的部分，整个排针的总长度是402.54mm也就是101.6mm，总宽度是6*2.54mm也就是15.24mm，塑壳底部到针脚焊接端的长度是3.0mm，刚好能穿过1.6mm厚的PCB板，露出1.4mm的引脚长度，满足波峰焊或者手工焊的吃锡要求；塑壳顶部到公头插接端的长度是6.0mm，和母座的插接深度匹配，插进去之后有足够的接触长度，不会因为设备振动就出现接触不良的问题。另外设计的时候特意把塑壳两侧的定位柱做了出来，位置在距离两端第二个针位的中心，直径1.0mm，高度0.8mm，对应PCB上的定位孔，焊接的时候能先把排针卡在PCB上，不用手扶着过焊，大幅提升焊接的良率。

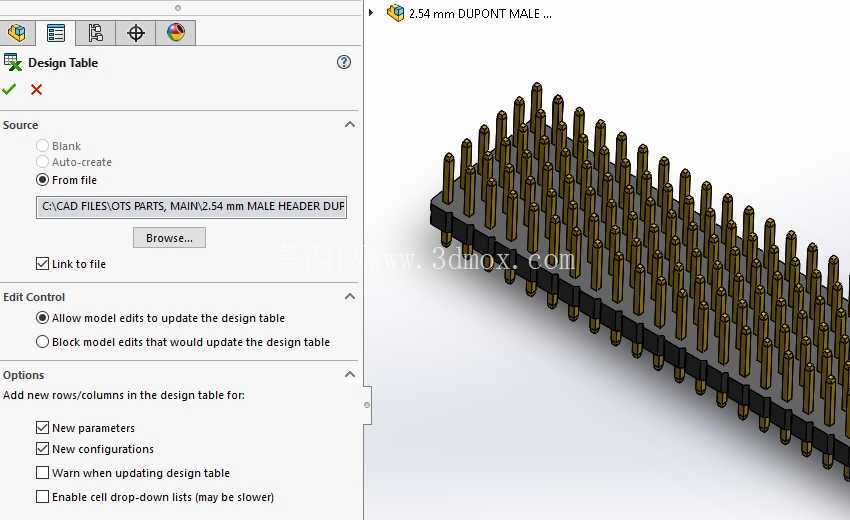

　　很多人做排针模型的时候会把阵列写死，改个针数就要重新做阵列特征，还容易出现特征报错的问题，这个模型用设计表控制阵列参数的时候，特意把设计表的关联做了简化，没有用过多的外部参考链接，避免调整参数的时候因为参考丢失导致特征重建失败，就算是新手也能通过修改设计表里的行列数，快速生成不同针数的排针模型，不管是单排、双排还是多排，只要是2.54mm间距的公头杜邦排针，都能通过参数调整快速生成，不用每次从零开始建模。另外针体和塑壳的配合间隙也做了实际生产的考量，针体和塑壳的安装孔之间留了0.02mm的过盈量，实际生产的时候针脚压进塑壳之后不会出现松动、掉针的问题，建模的时候把这个配合间隙做出来，后续做装配模拟的时候就能提前发现过盈量太大导致塑壳开裂的问题。

　　从实际选型的角度说，这类高密度排针在使用的时候还要注意焊接温度的耐受，塑壳用的是PA6T材质，过回流焊的时候260℃的高温下不会变形，建模的时候虽然不用体现材质属性，但外形尺寸要和实际物料的耐温结构匹配，比如塑壳的壁厚做了0.4mm，既不会因为壁厚太薄导致高温变形，也不会因为壁厚太厚占用过多的板上空间。另外针脚的镀金层厚度虽然在三维模型里体现不出来，但建模的时候针体的表面粗糙度做了对应设置，渲染的时候能体现出金属针脚的质感，做设备装配效果图的时候更真实。

　　平时做电子设备结构设计的时候，接插件的模型精度直接影响整个结构的干涉检查结果，如果排针的模型尺寸不准，比如塑壳高度做高了0.5mm，可能就会和外壳或者上方的板卡出现干涉，等到开模或者打样的时候才发现问题，修改的成本会很高。这个模型的所有尺寸都是对照实际量产的物料实测来做的，从针脚的位置度、塑壳的外形尺寸到定位柱的位置，都和实际物料一致，不管是用来做PCB的封装核对，还是做整机的装配干涉检查，都能直接用，不用再反复核对尺寸调整模型。尤其是做多板堆叠的设备时，排针的高度直接决定了两块板之间的间距，模型尺寸准确的话，就能提前算好板间距离，预留好电容、电阻等 taller 元件的安装空间，避免组装的时候出现元件顶到上板的问题。
