U-Blox多频段磁性安装GNSS天线结构

　　在户外测绘、精准农业、自动驾驶测试、无人船导航这类需要稳定卫星定位信号的场景中，定位天线的安装可靠性、信号接收性能直接决定了整套定位系统的工作精度，这款多频段GNSS磁性安装天线正是针对这类户外复杂工况设计的定位信号接收部件。

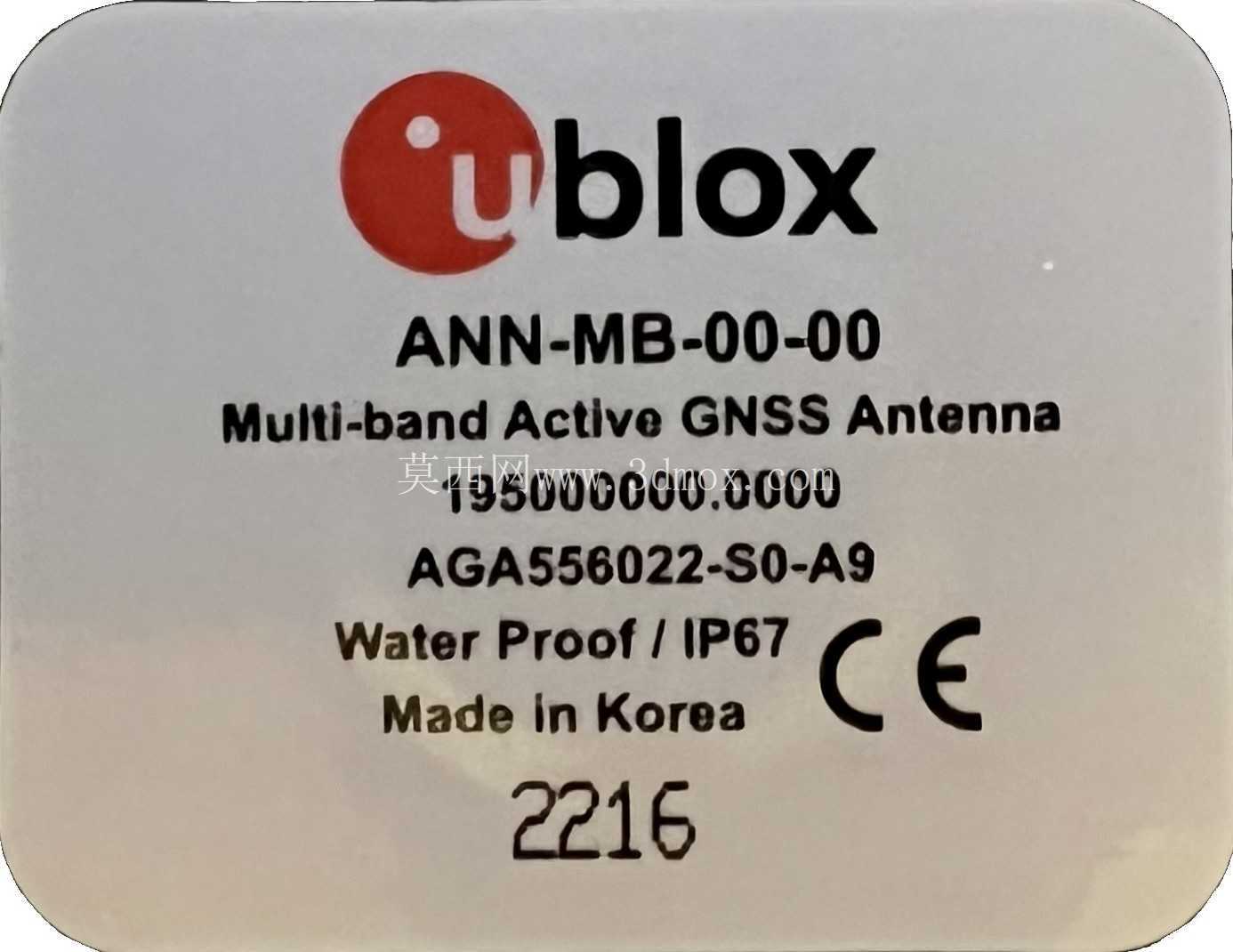

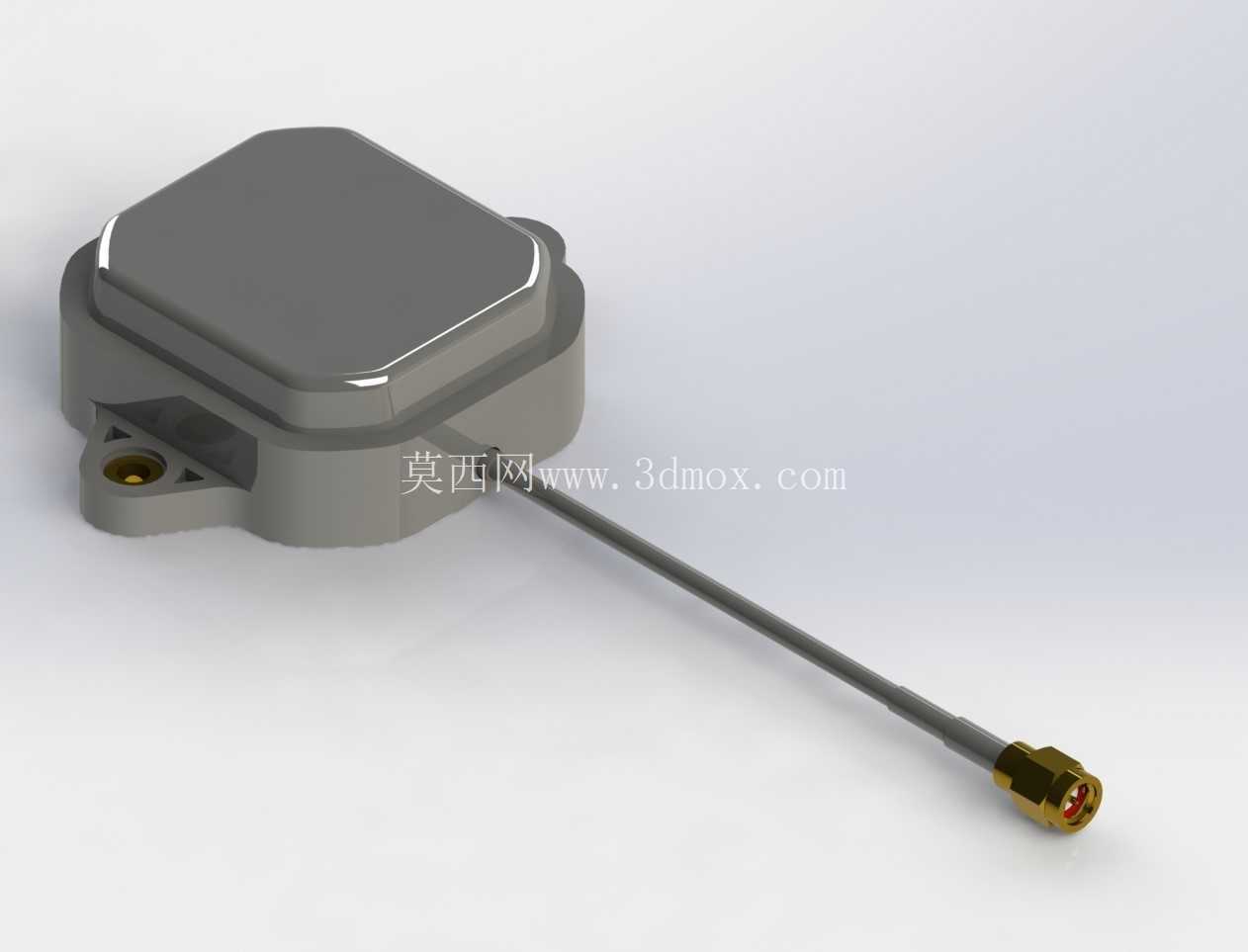

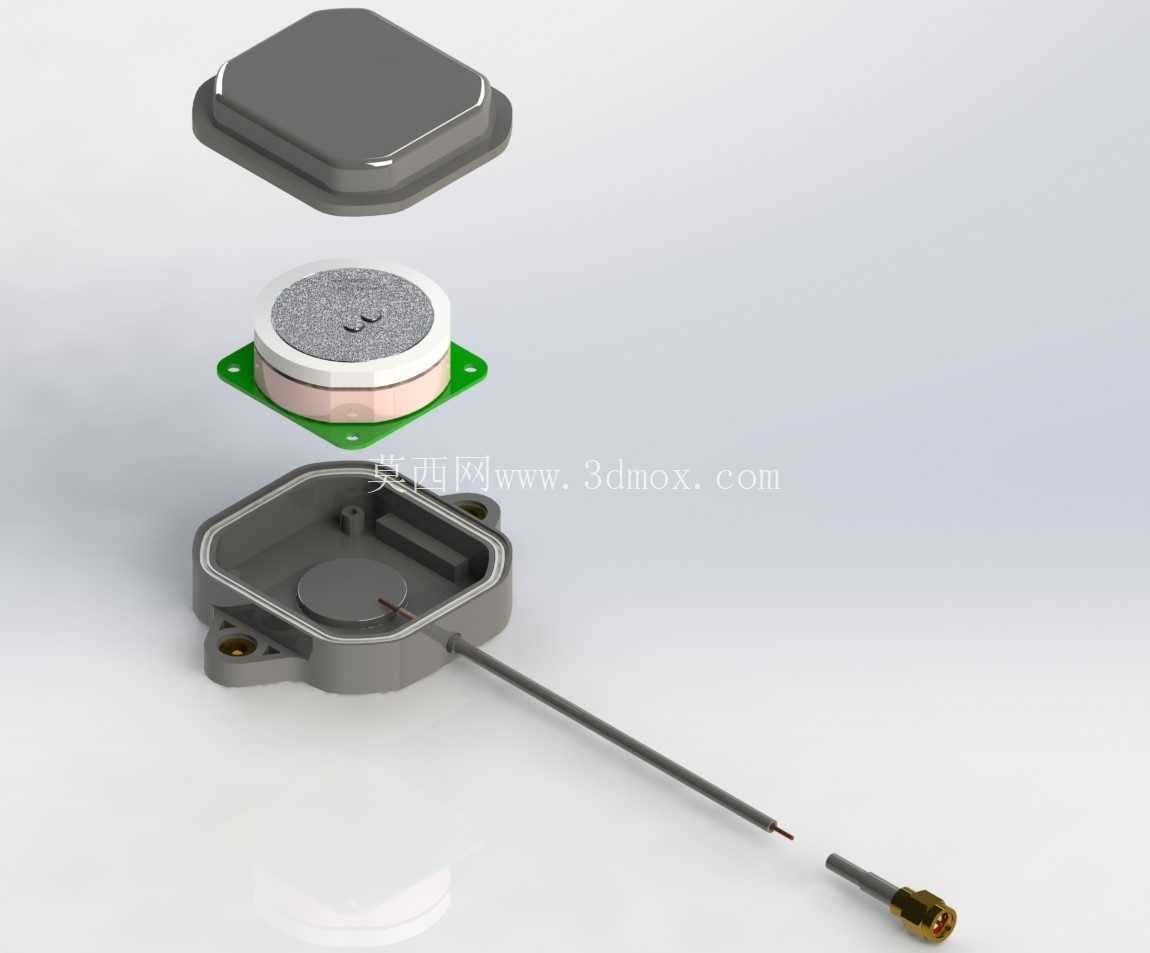

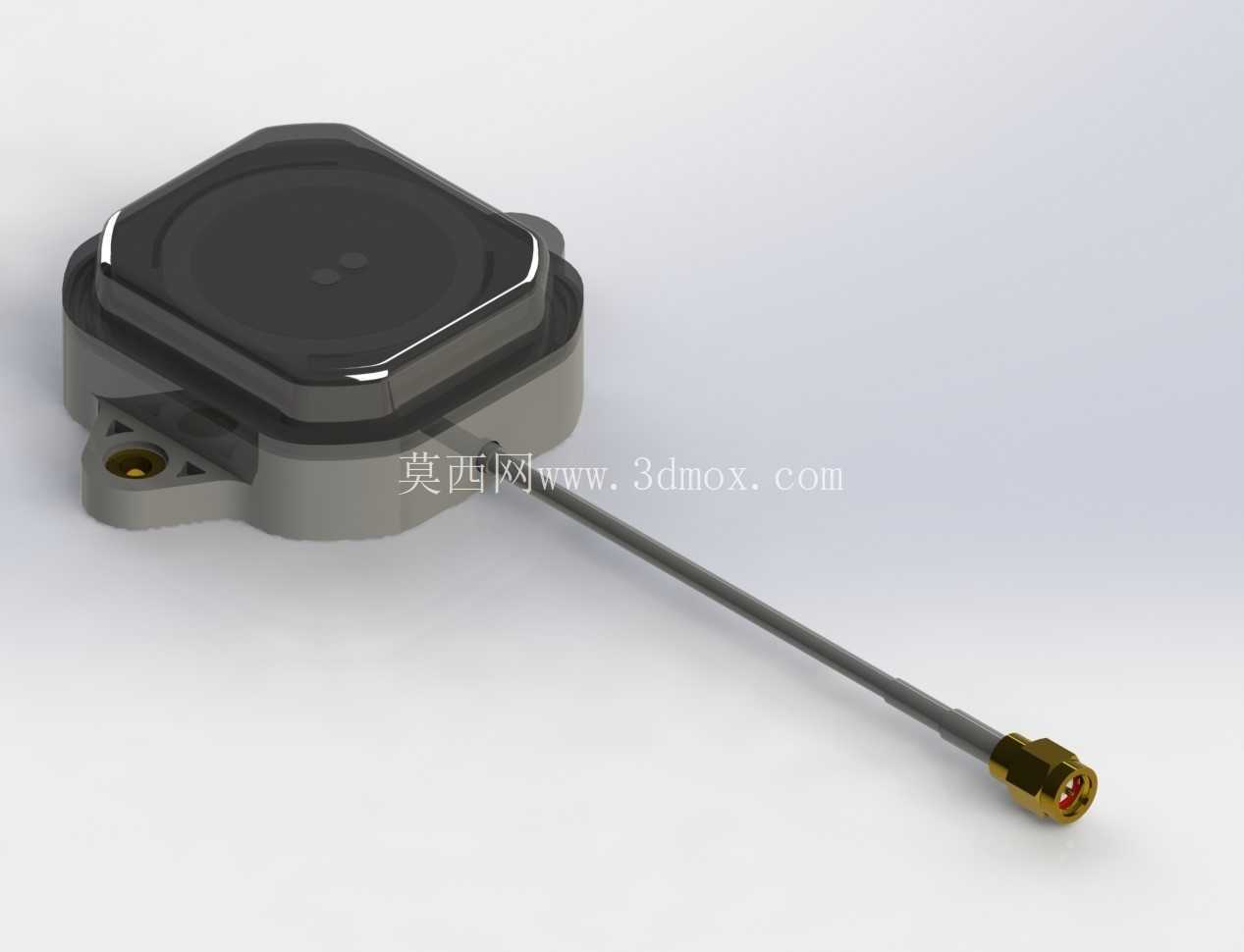

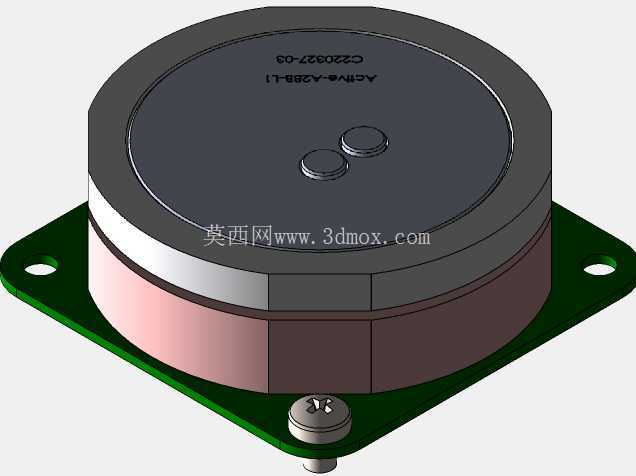

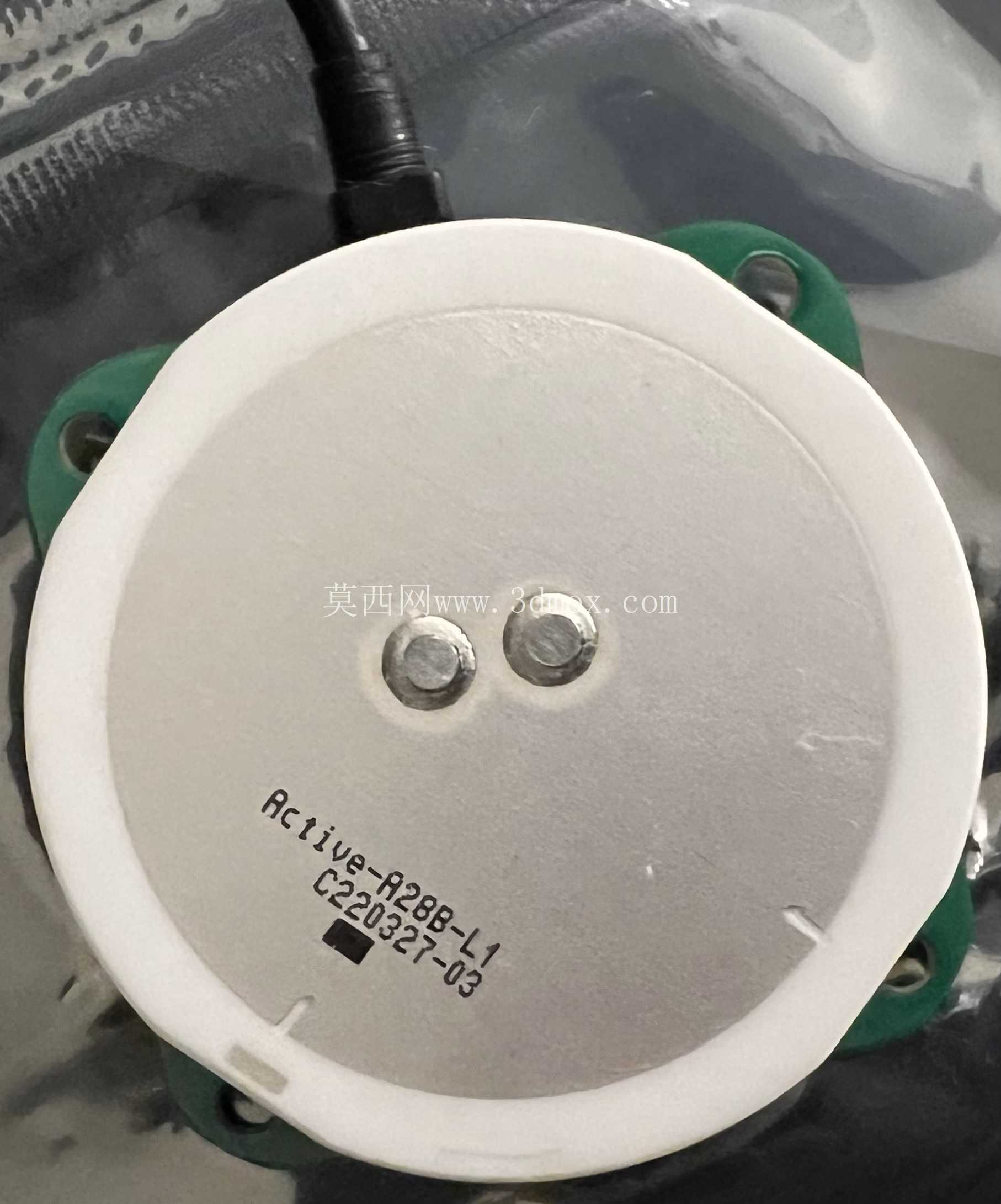

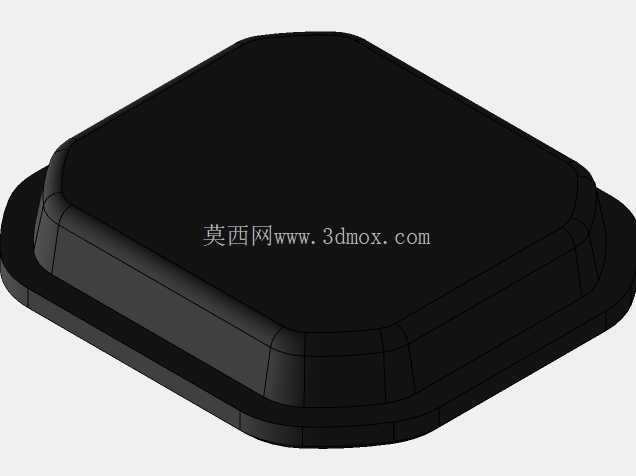

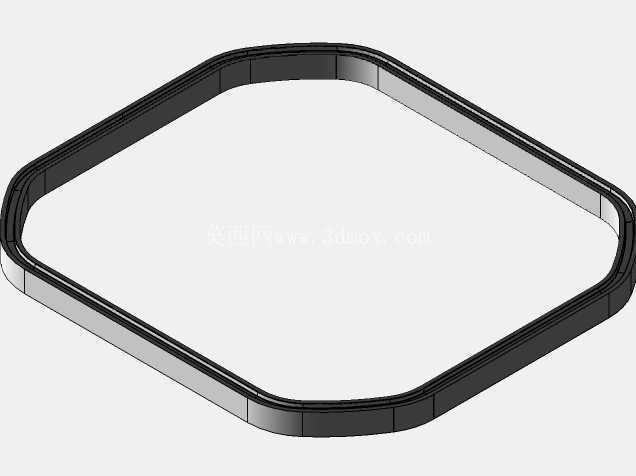

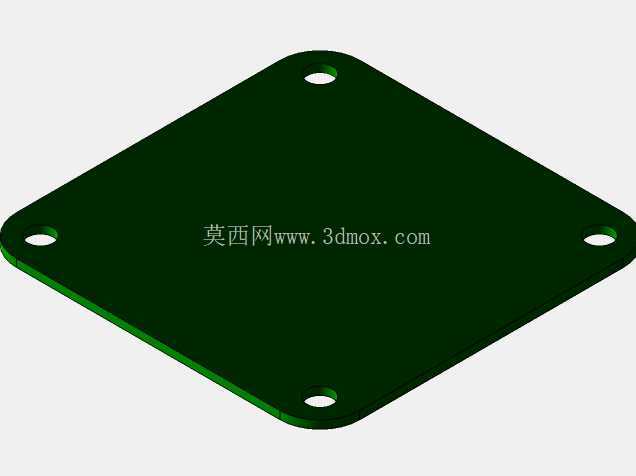

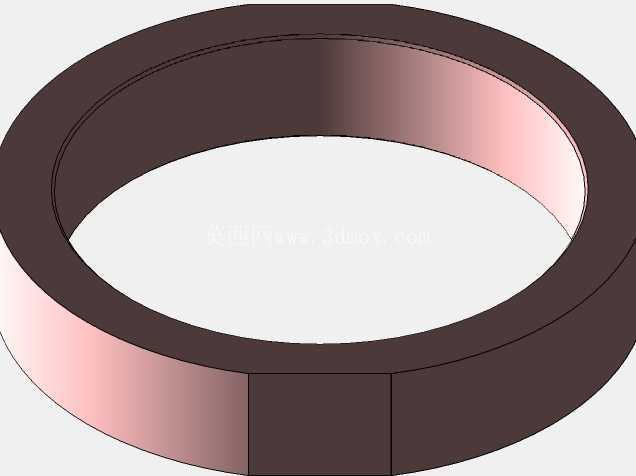

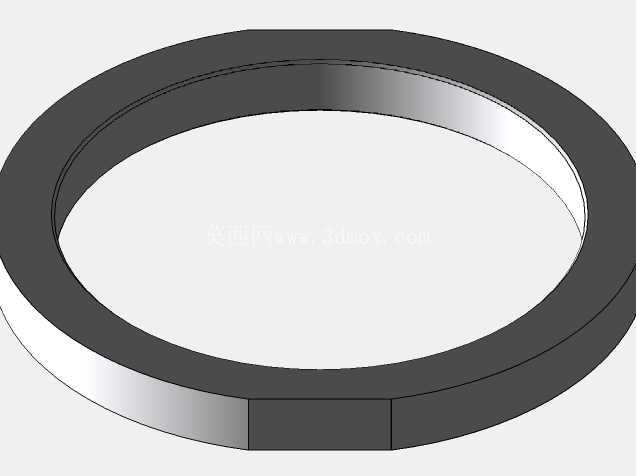

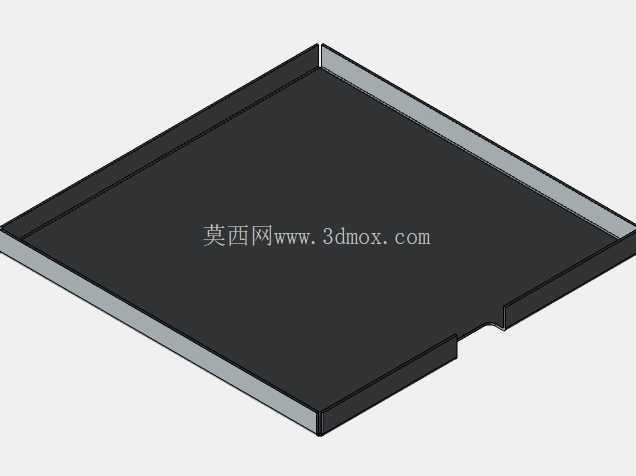

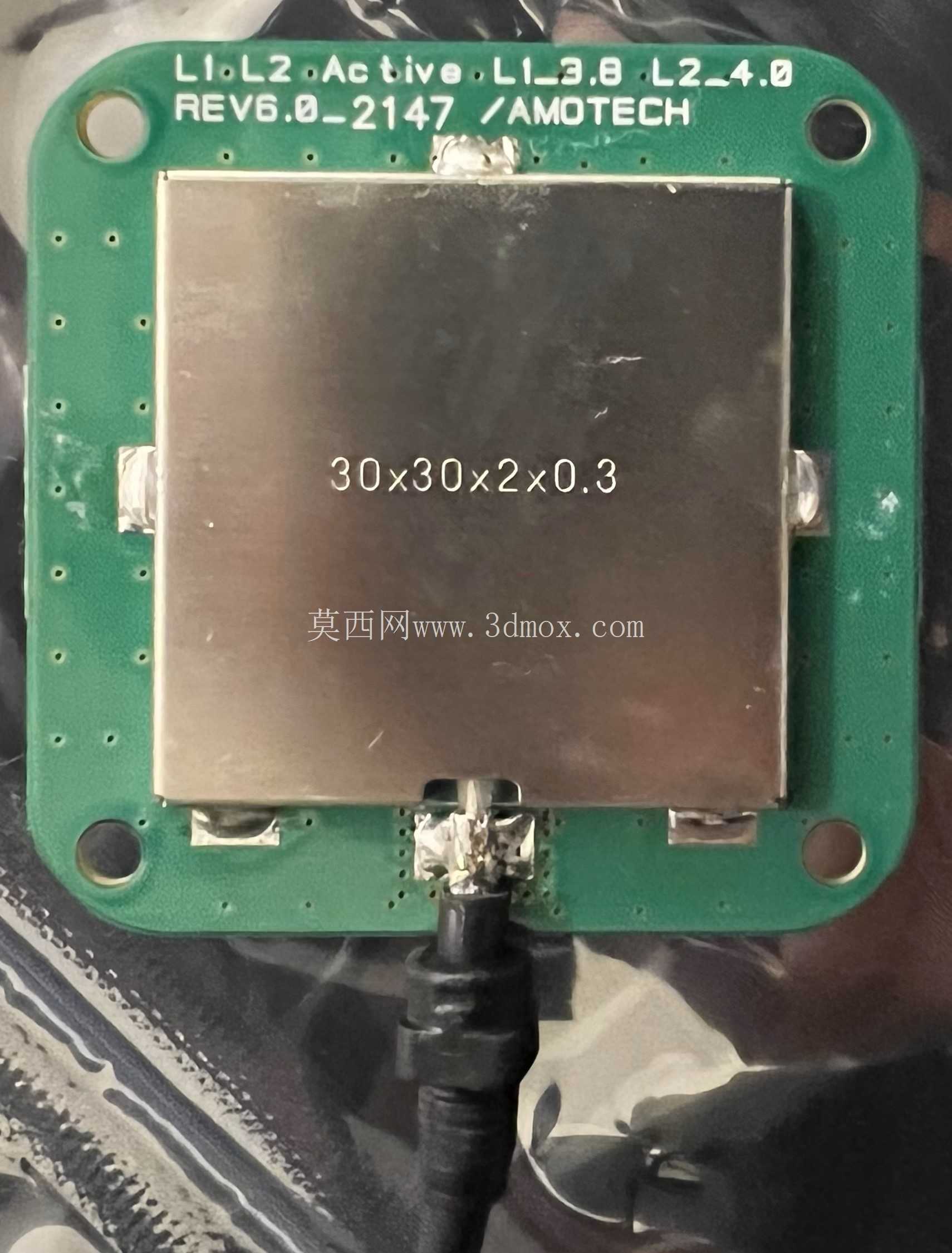

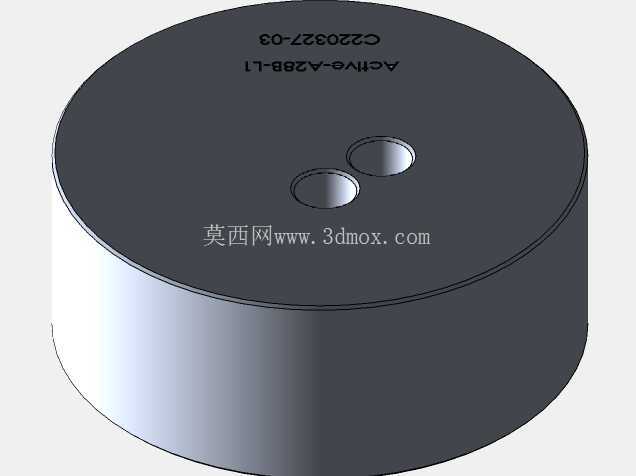

　　从结构设计逻辑来看，这款天线采用分层堆叠的装配方案，最上层为方形圆角的密封上盖，采用耐候工程塑料材质，表面做哑光处理避免阳光直射产生的信号反射干扰，上盖边缘做了一圈凸起的密封筋，与中层的天线腔体配合时可以压紧内置的密封胶圈，满足户外淋雨、扬尘环境下的防护需求。中层核心区域内置了多频段陶瓷接收天线片，天线片下方集成了低噪声放大电路与SAW声表滤波模块，能够有效滤除带外的电磁干扰，保证L1、L2、L5等多个卫星频段信号的纯净度，电路板周边预留了注胶槽，装配完成后填充导热密封胶，既可以固定内部元器件，也能提升整体的抗振动性能，避免设备在移动过程中出现元器件松脱导致的信号中断问题。

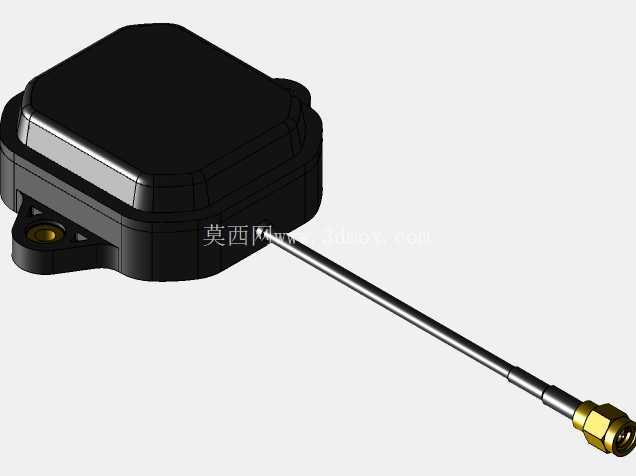

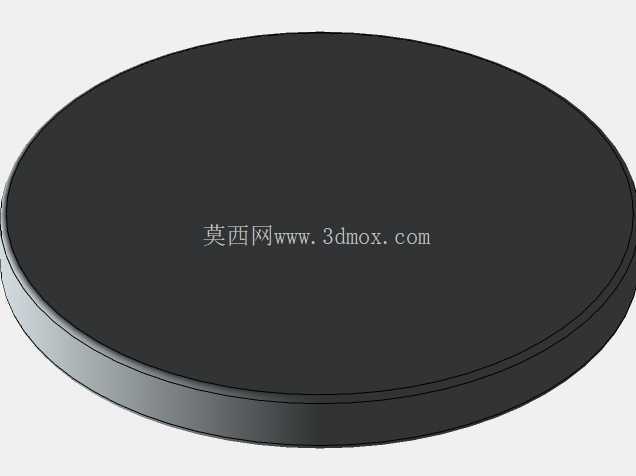

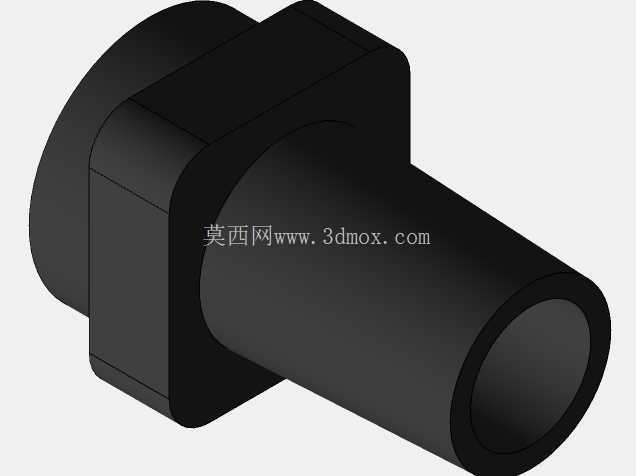

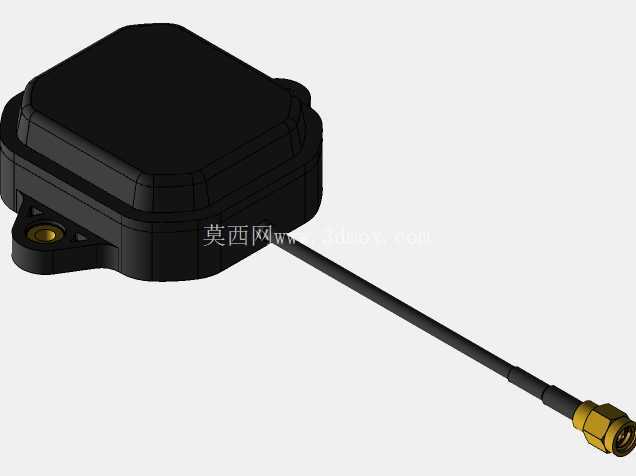

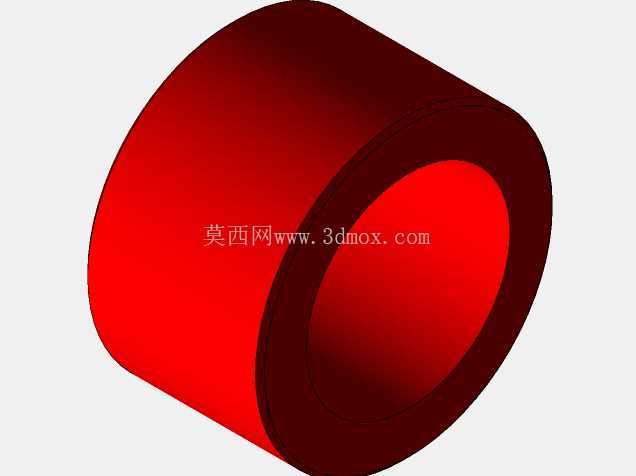

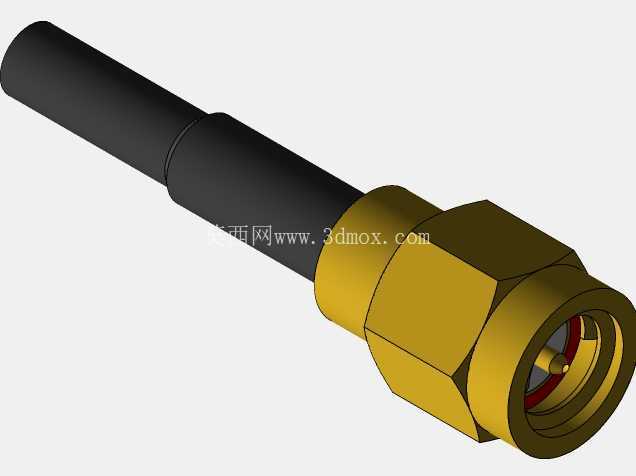

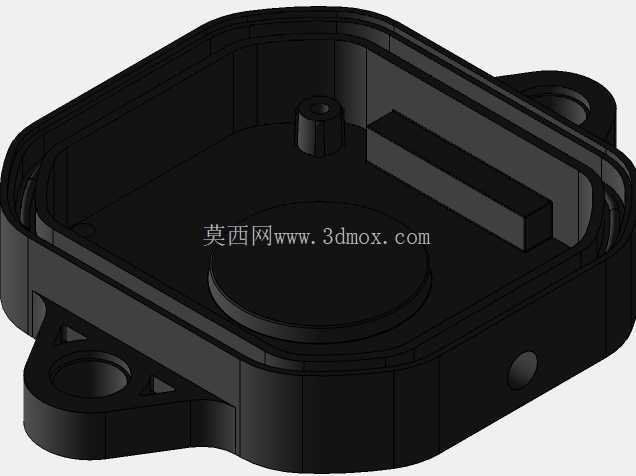

　　底座部分采用带安装孔的磁性底座设计，底座内嵌强磁永磁体，能够直接吸附在车辆、设备的金属表面，不需要额外打孔破坏设备外壳，同时底座预留了两个M4螺钉安装位，在强振动、高风速的使用场景下，可以额外加装螺钉实现双重固定，避免高速移动过程中天线移位脱落。底座侧面引出5米长度的同轴电缆，末端采用标准SMA公头接口，能够直接匹配主流的GNSS接收机、RTK定位模块的接口，不需要额外制作转接线缆，电缆外层采用耐油耐磨损的PVC护套，能够耐受户外紫外线照射、轻度油污腐蚀，适合长期户外布设使用。

　　从安装边界尺寸来看，天线主体的长宽尺寸为60.0mm×82.0mm，整体高度不含线缆接头为22.5mm，整体重量控制在175g，磁性底座的吸附力可以满足150km/h时速下的车载使用需求，不会因为高速气流产生脱落。天线的馈点设计做了50欧姆阻抗匹配，全频段驻波比控制在2以内，L1频段峰值增益可以达到3.5dBi，L2/L5频段增益为0.2dBi，配合15cm以上直径的金属接地板使用时，能够有效抑制多路径反射信号，提升定位收敛速度，在开阔环境下可以实现厘米级的RTK定位精度。

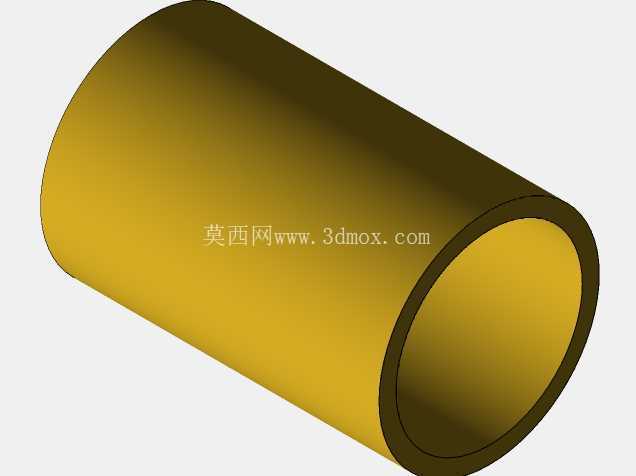

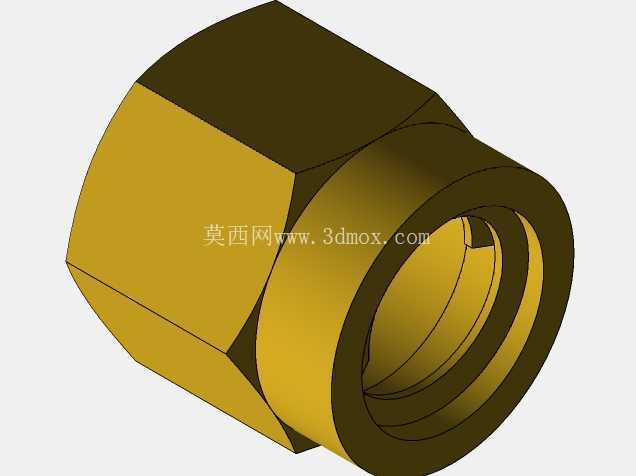

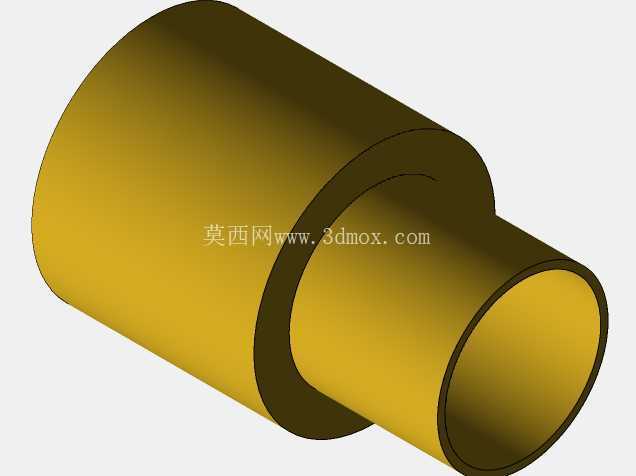

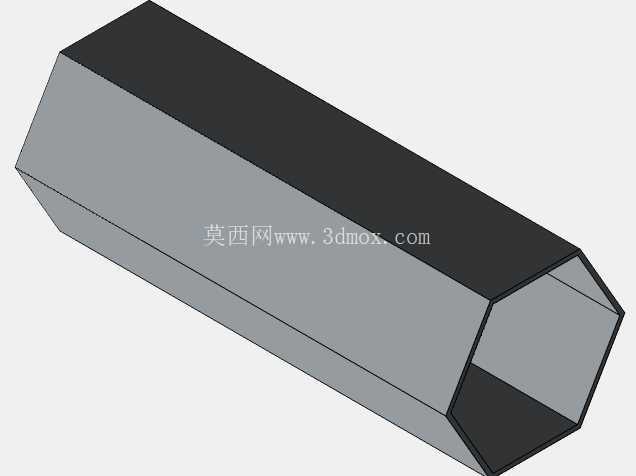

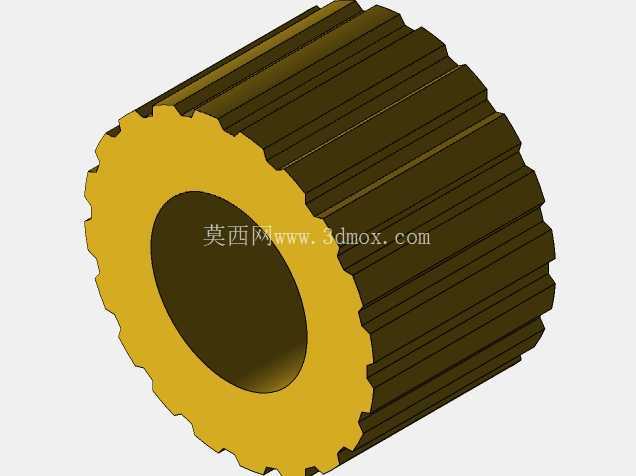

　　在实际选型适配过程中，这款天线可以兼容GPS、GLONASS、Galileo、北斗四个全球卫星导航系统的信号接收，既可以搭配低成本的单点定位模块做普通的位置采集，也可以搭配ZED-F9P这类高精度RTK模块做精准定位使用。建模过程中针对SMA接头的螺纹做了公制M6与英制螺纹的兼容适配，能够匹配不同厂家的SMA母座模型，底座的安装孔位、磁钢嵌入槽的尺寸都按照实际量产公差做了预留，结构设计人员可以直接将该模型导入整机装配中，验证安装间隙、线缆折弯半径是否满足设计要求，避免后期样机制作时出现干涉问题。天线的上盖与底座之间采用卡扣加超声焊接的装配方式，建模时还原了卡扣的配合间隙与焊接筋的尺寸，能够直接用于后续的模具开模参考，不需要二次调整结构尺寸。
