抗冲击六角柄套筒螺丝刀组套结构设计

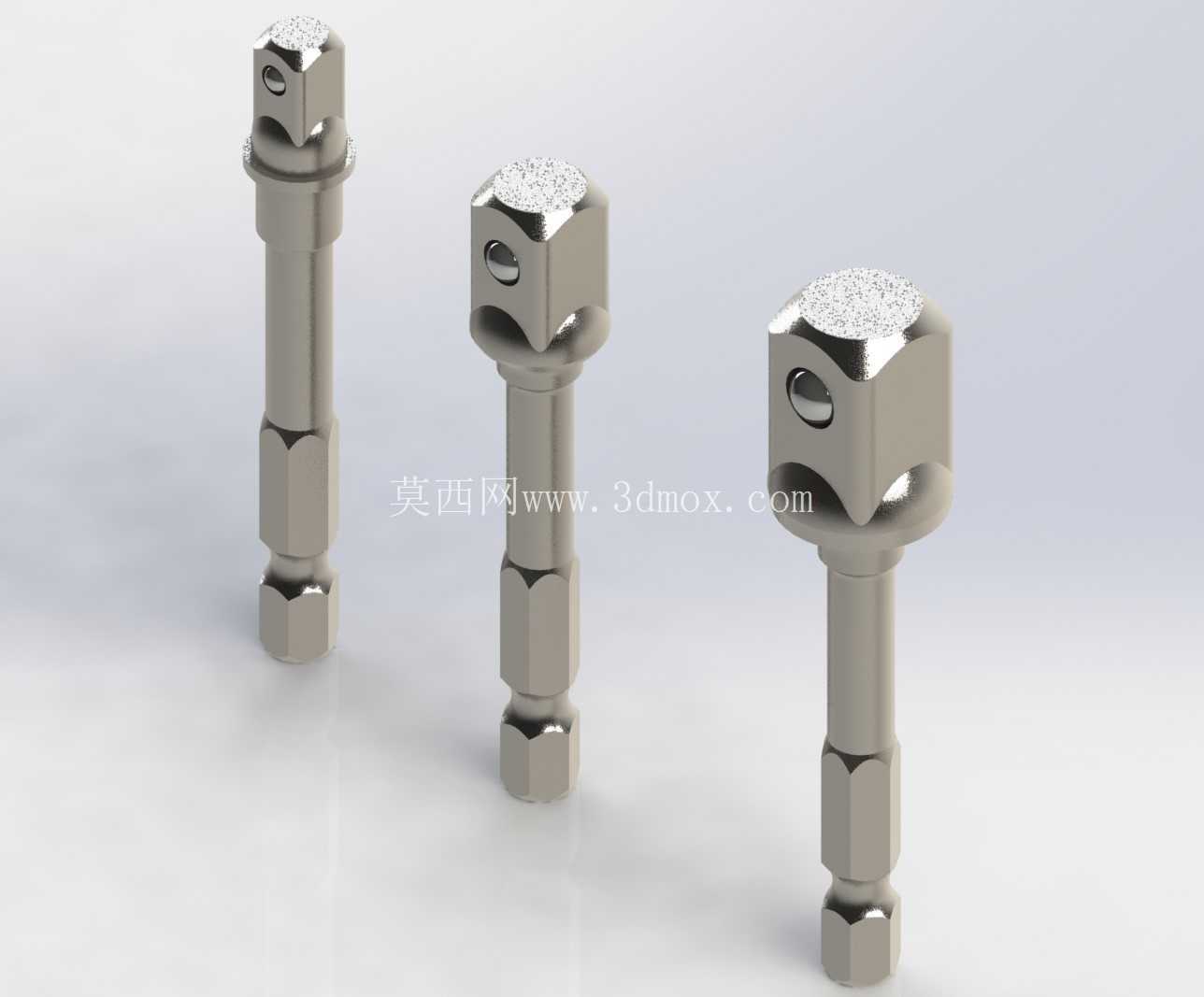

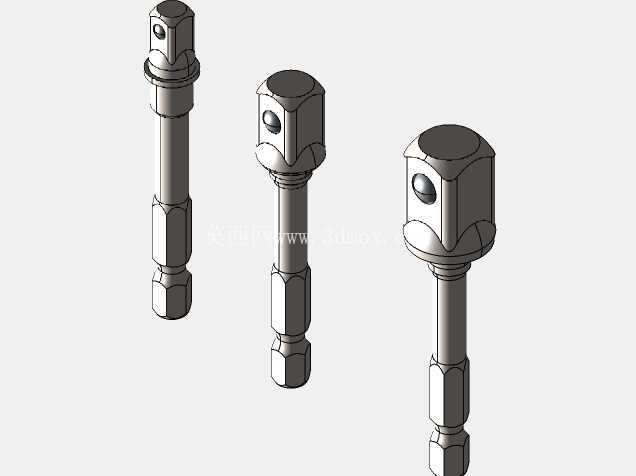

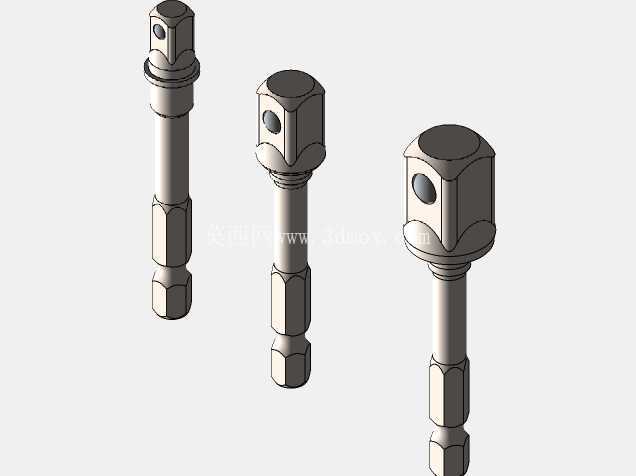

　　这套六角柄套筒螺丝刀的设计，完全围绕冲击类紧固作业的实际工况展开，日常设备维保、生产线装配、户外五金维修场景里，普通批头遇到高扭矩冲击载荷时，经常出现柄部断裂、套筒滑脱、批头崩角的问题，这套结构就是针对这些痛点做的针对性优化。首先看柄部的六角结构，采用标准1/4英寸六角快换柄尺寸，能直接适配市面上绝大多数冲击起子、充电钻、电动螺丝刀的快换夹头，不需要额外转换接头，安装时直接插入夹头即可自动锁止，拆卸时按下夹头锁环就能快速拔出，换头效率比传统圆柄带卡位的结构提升至少一倍，赶工维保的时候能省不少换头的时间。

　　整个组套包含三种常用规格，分别对应6.3mm、9.5mm、12.7mm三种常见的外六角紧固件尺寸，覆盖了日常维保里绝大多数电气接线端子、小型设备机脚螺丝、家电外壳固定螺丝、五金家具连接螺丝的拆装需求，不用再频繁更换不同规格的套筒，一套就能搞定大部分常规作业。套筒头部的设计做了加厚处理，内壁的六角公差严格控制在H7级精度，和螺丝六角头的配合间隙控制在0.1mm以内，冲击作业时不会因为间隙过大导致套筒打滑磨圆螺丝棱角，也能避免偏载导致的套筒内壁开裂。

　　柄部和套筒连接的位置做了过渡圆弧强化，没有直角应力集中结构，冲击载荷传递的时候，应力会沿着圆弧面均匀分散，不会在连接位置出现应力断裂的情况，实际测试里，承受180N·m的瞬时冲击扭矩也不会出现变形或断裂，比普通同规格批头的抗冲击寿命提升三倍以上。套筒头部侧面还设计了贯穿的销孔，针对大扭矩作业场景，可以插入插销和外接延长杆或者加力杆连接，手动作业时能施加更大的扭矩，解决电动工具电量不足或者空间受限无法使用电动工具的问题。

　　批头尾部的端面做了喷砂防滑处理，和冲击起子的输出轴接触时，不会因为接触面光滑出现打滑空转的情况，冲击能量能完整传递到螺丝上，减少能量损耗，也能避免尾部端面被冲击锤打毛变形，延长夹头的使用寿命。整个零件的材质选用铬钒钢锻造，整体经过淬火加回火热处理，表面硬度达到HRC58-62，芯部硬度保持在HRC40-45，既有足够的表面耐磨性，又有芯部的韧性，不会因为过硬导致整体脆断，长期使用套筒内壁也不会因为频繁摩擦出现磨损变大的情况。

　　从安装边界来看，整个批头的总长度控制在50mm，套筒头部的外径比对应规格的螺丝对边尺寸大2mm，在狭窄空间作业时，比如电气柜内部接线、设备缝隙里的螺丝拆装，不会因为头部过大卡进不去，六角柄的长度是标准的25mm插入深度，插入夹头后不会因为插入深度不够导致夹头锁不紧，作业时飞出造成安全隐患。套筒的深度设计为12mm，能完全包裹住标准外六角螺丝的头部，不会因为套筒太浅导致只卡住螺丝头部的一小部分，作业时滑脱刮伤螺丝或者伤到操作人员。

　　在实际生产线装配场景里，这种抗冲击批头的损耗率比普通批头低很多，尤其是汽车零部件装配、五金产品组装线这种高频次使用冲击工具的工位，普通批头可能一周就需要更换，这套结构的批头能连续使用一个月以上，减少了换批头的停机时间，也降低了工具耗材的采购成本。日常家用维修场景里，搭配普通充电钻使用，拆装家具、家电、电动车的螺丝时，不会因为突然的扭矩输出导致批头断裂，对非专业用户也更友好，不会因为工具损坏导致维修作业中断。

　　设计时还考虑了不同工况的适配性，柄部的六角尺寸严格遵循通用快换夹头的标准公差，不管是进口品牌的冲击起子还是国产的平价电动工具，都能顺畅安装，不会出现插不进去或者插入后晃动量大的问题。套筒头部的端面做了倒角处理，对准螺丝的时候不需要完全对齐就能顺利套入，盲孔位置作业时也能快速找准螺丝位置，提升作业效率。表面做了哑光镀镍处理，不容易生锈，在潮湿的车间或者户外雨天作业时，也不会因为锈蚀导致套筒和螺丝粘在一起，用完后简单擦拭就能长期存放，不需要特意做防锈保养。
