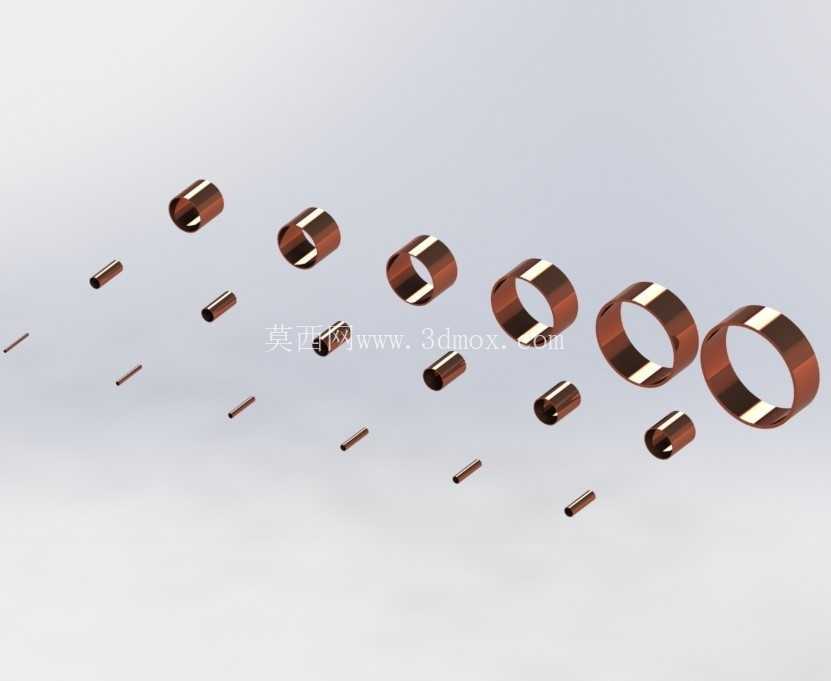

ASTM B88标准K/L/M型可配置铜管设计

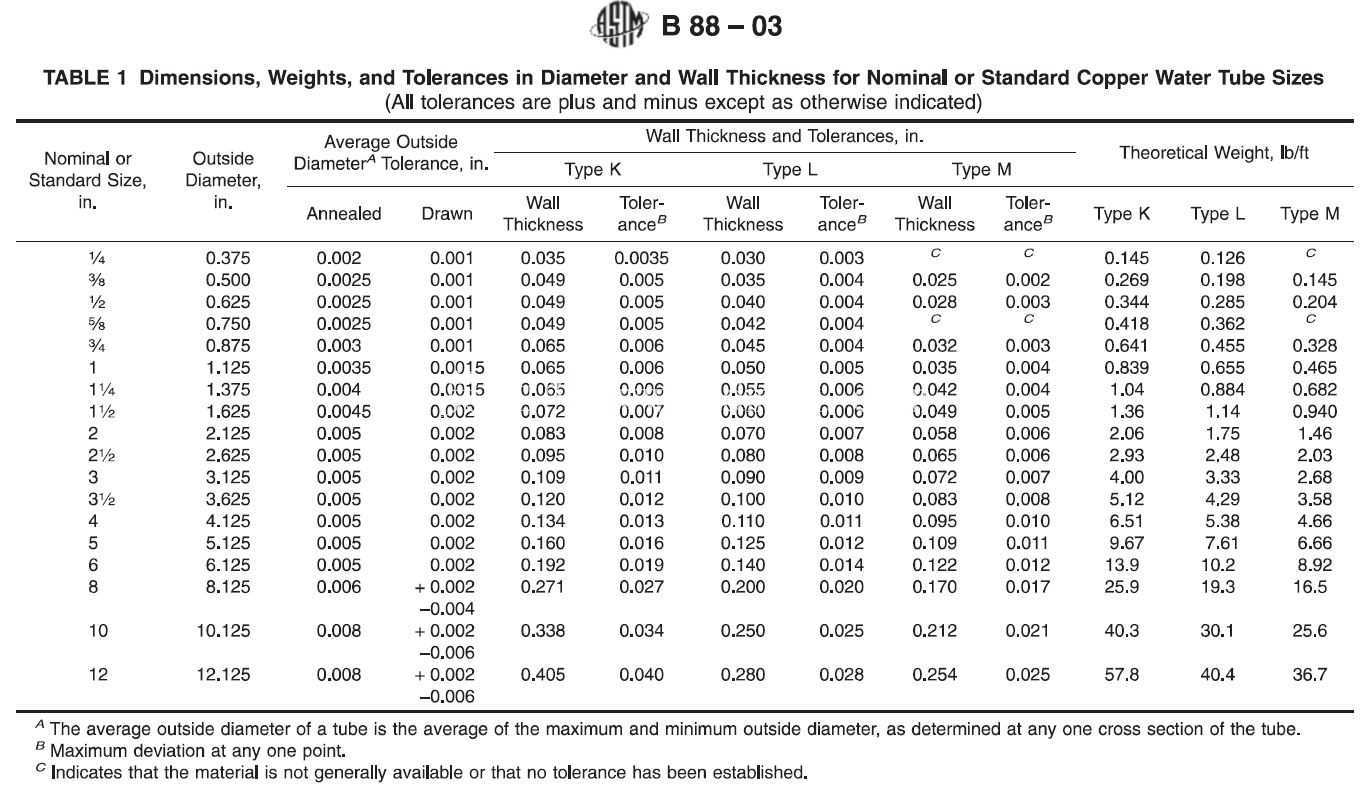

　　这套铜管模型覆盖K、L、M三个常用牌号，完全遵循ASTM B88标准的尺寸公差要求，适配北美、南亚等地区民用住宅、商业建筑、工业厂区的给排水、制冷、消防管路系统搭建需求。做管路系统三维布局时，最容易踩的坑就是不同标准的管件公差不匹配，硬管装配时出现干涉或者密封间隙超差，这套模型在建模阶段就把标准规定的外径、壁厚公差带做进了设计表配置项里，不用设计人员反复查标准核对尺寸，直接在配置表里选对应公称直径、管型就能生成对应规格的零件，省去大量重复建模的时间。

　　从实际工程应用来看，K型管壁厚最大，适合埋地敷设、高压管路或者有机械外力磕碰的工况，比如建筑地下层的给水主干管、厂区室外消防管线；L型管壁厚适中，是民用建筑室内给水、暖通空调冷媒管路最常用的型号，兼顾承压能力和材料成本；M型管壁厚最薄，多用于低压排水、通风管路或者非承压的冷凝水排放场景，能有效控制管路系统的整体造价。模型里同时做了软硬两种状态的管型配置，退火软态铜管可以直接在现场弯管施工，减少弯头配件的使用，降低管路泄漏点，适合小口径支管的复杂走向布局；拉制硬态铜管刚性好，适合大口径主干管的明装敷设，不用额外做过多的管架支撑就能保证管路直线度。

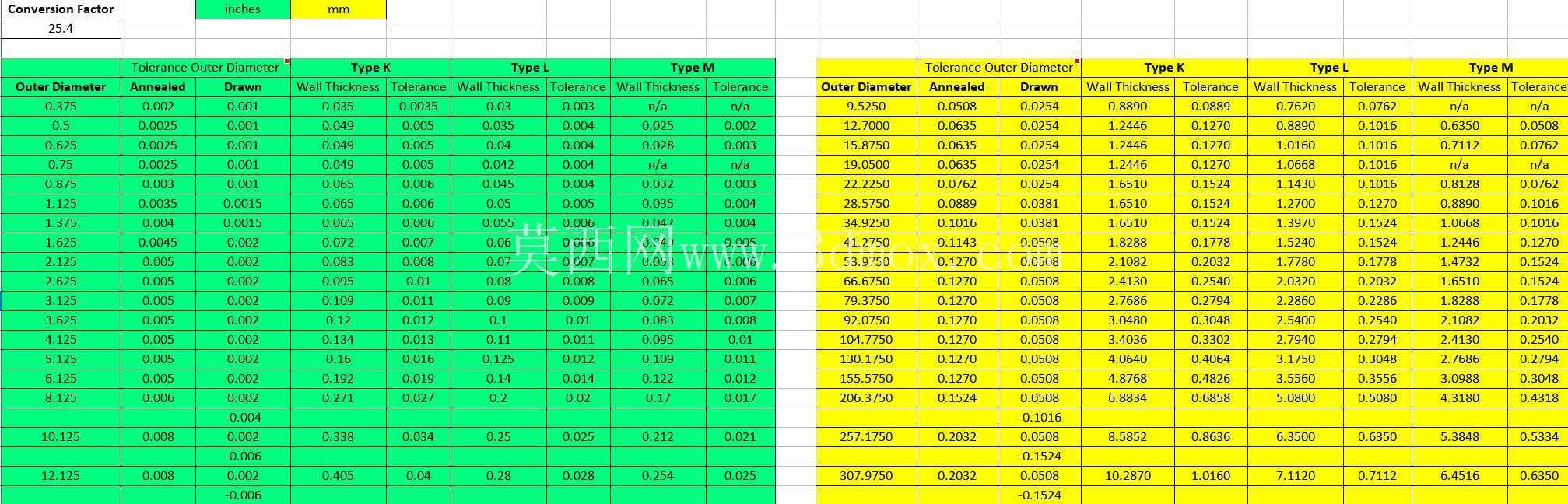

　　建模时特意做了焊料轮廓的配套结构，方便设计人员在装配体里直接模拟钎焊装配的间隙，不用额外调整管件配合尺寸，对于没有高版本SolidWorks焊件功能的使用者，也能直接调用单个零件完成管路装配。所有规格的尺寸都保留了标准要求的精度，公制转换后的尺寸保留对应小数位，避免出现整数公称尺寸带来的公差累积问题——实际施工里很多管路泄漏问题，就是因为不同管件的公差叠加，导致接头处配合间隙超出钎焊或者卡接的允许范围，尤其是和三通、弯头、端盖这类标准配件配合时，哪怕零点几毫米的尺寸偏差，都可能导致现场安装时无法装配，或者密封失效出现渗漏。

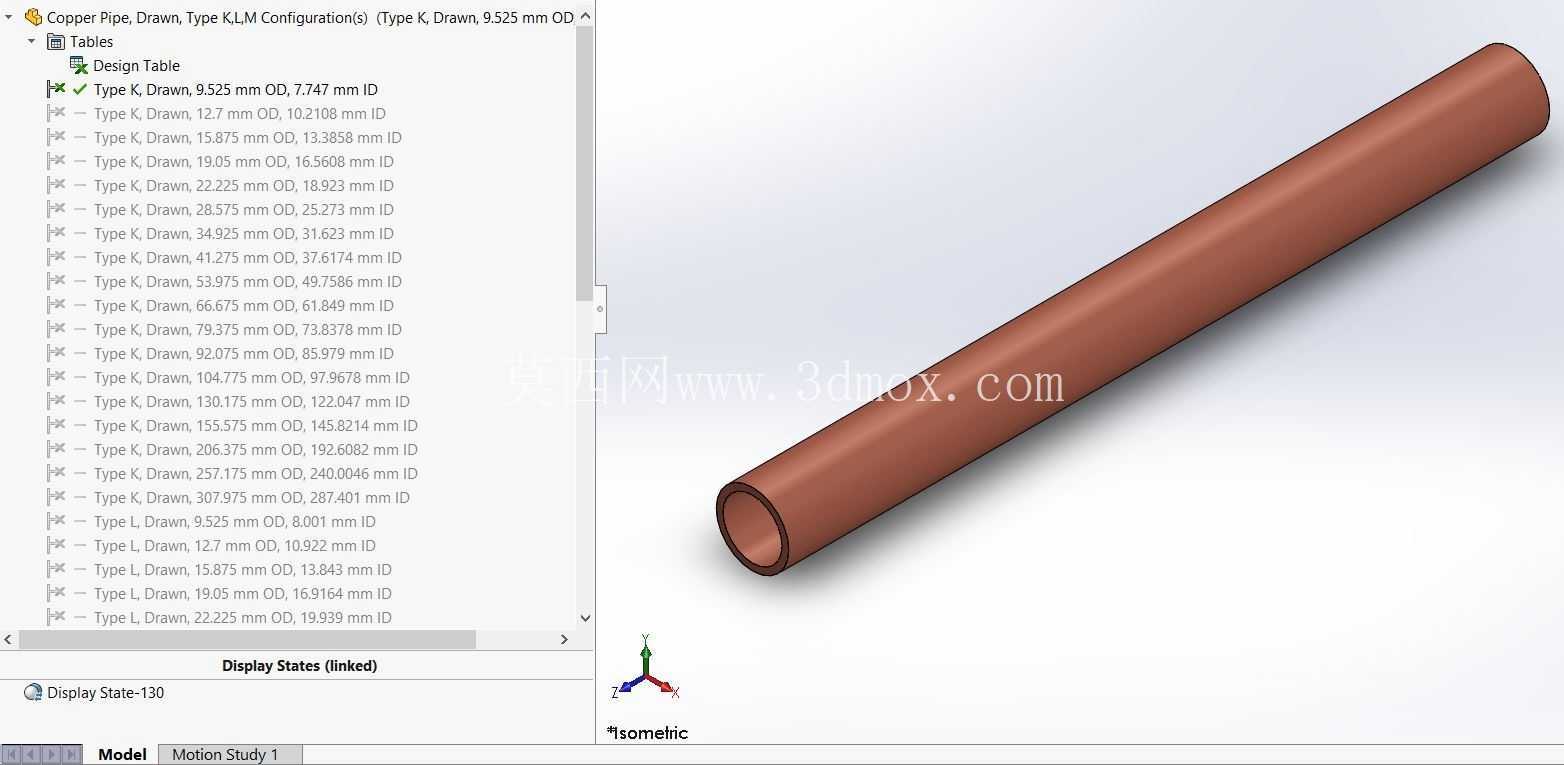

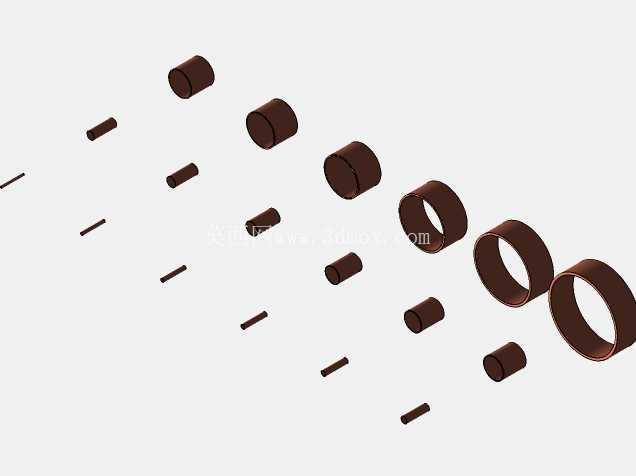

　　这套模型的尺寸边界完全覆盖ASTM B88标准里的常用公称直径范围，从最小的支管口径到主干管口径都有对应配置，管长可以通过设计表直接参数化调整，不用拉伸切除反复修改。做管路系统三维布线时，可以直接在装配体里调用对应配置的铜管，自动匹配相邻管件的接口尺寸，不用反复核对每个接口的配合公差，能大幅提升管路设计的效率，也能提前在三维阶段排查出不同走向的管路干涉问题，减少现场施工的返工量。另外模型还预留了接地安装的参考点位，提醒设计人员在金属管路布局时做好等电位连接，避免管路穿孔泄漏或者电化学腐蚀的问题，这也是很多民用建筑给排水设计里容易忽略的细节，尤其是在潮湿环境下的管路系统，等电位连接不到位很容易加速管路腐蚀，缩短使用寿命。

　　对于做英标管路系统设计的人员来说，这套模型可以直接导入到制冷、给排水、消防系统的装配体里，不用重新建模核对标准尺寸，不同管型的配置切换也能快速完成不同工况下的管路选型对比，在方案设计阶段就能快速统计不同壁厚管材的用量，核算材料成本。硬态铜管的模型自带刚性支撑的参考基准，方便设计人员排布管架的安装位置，软态铜管的模型可以直接在装配体里做路径弯曲模拟，提前计算弯管处的最小弯曲半径，避免弯管时出现管壁折扁、壁厚减薄超差的问题，保证管路的承压能力符合设计要求。
