符合ANSI标准的EMT电气金属管设计

　　在民用住宅与商业建筑的电气布线施工场景中，EMT电气金属管是明装布线、隐蔽工程布线环节常用的线缆防护构件，这类薄壁金属导管承担着线缆物理防护、电磁屏蔽、防火阻燃的核心作用，相比PVC穿线管，金属材质的导管在抗冲击、耐高温、防鼠咬、电磁干扰屏蔽层面有不可替代的优势，尤其在商业综合体、工业厂房、数据机房这类对布线可靠性要求较高的场景中应用占比极高。

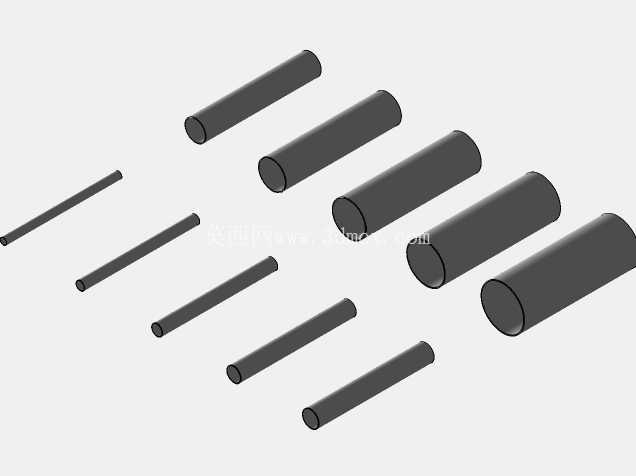

　　这套可配置的EMT金属管设计，尺寸与公差体系完全遵循ANSI C80.3标准，覆盖10个常用贸易规格，公制维度下的标称尺寸覆盖16毫米到103毫米区间，建模过程中没有沿用常规的公称尺寸命名逻辑，而是直接以管件的实际外径、实际内径作为规格区分标识，能直接对接施工下料、管件配套选型的实际需求，避免公称尺寸与实际加工尺寸偏差带来的安装错配问题。

　　从设计逻辑来看，这套模型同时覆盖了焊接件与独立零件两种配置形态，设计表内置全规格参数驱动关系，结构设计人员在做布线深化、管线综合排布时，可以直接通过配置表切换对应规格的管件模型，不需要重复建模，也能直接导出对应规格的工程尺寸用于预制加工。管件采用薄壁镀锌金属的典型结构，端面做平齐处理，没有额外的扩口、滚槽结构，适配标准的EMT管接头、锁母、弯头等配套配件，安装边界上，直管段的长度可以根据实际布线路径做参数化调整，管件的外径公差严格匹配标准要求，和配套接头的配合间隙控制在合理范围，既不会出现间隙过大导致的连接松动，也不会因为公差过紧导致现场安装无法插接。

　　实际施工场景中，这类金属管主要用于电气线缆的明敷与暗敷作业，暗敷时可以直接预埋在混凝土结构层内，薄壁结构不会过多占用结构层的厚度空间，金属材质的抗挤压能力可以避免混凝土浇筑过程中管线被挤压变形，导致后期穿线受阻；明装时配合对应的管卡、支架固定，镀锌层的防腐能力可以适配潮湿、多尘的室内外安装环境，不需要额外做防腐处理。在管线转弯、分支的位置，这套直管模型可以和标准弯头、接线盒直接对接，管件的内径尺寸满足线缆穿设的填充率要求，按照电气施工规范，管内线缆总截面积不超过管内截面积的40%，这套模型的内径参数完全匹配对应规格的穿线容量要求，设计人员在做管线负荷计算时，可以直接提取模型的内孔截面积参数做校验，不需要额外查阅标准手册。

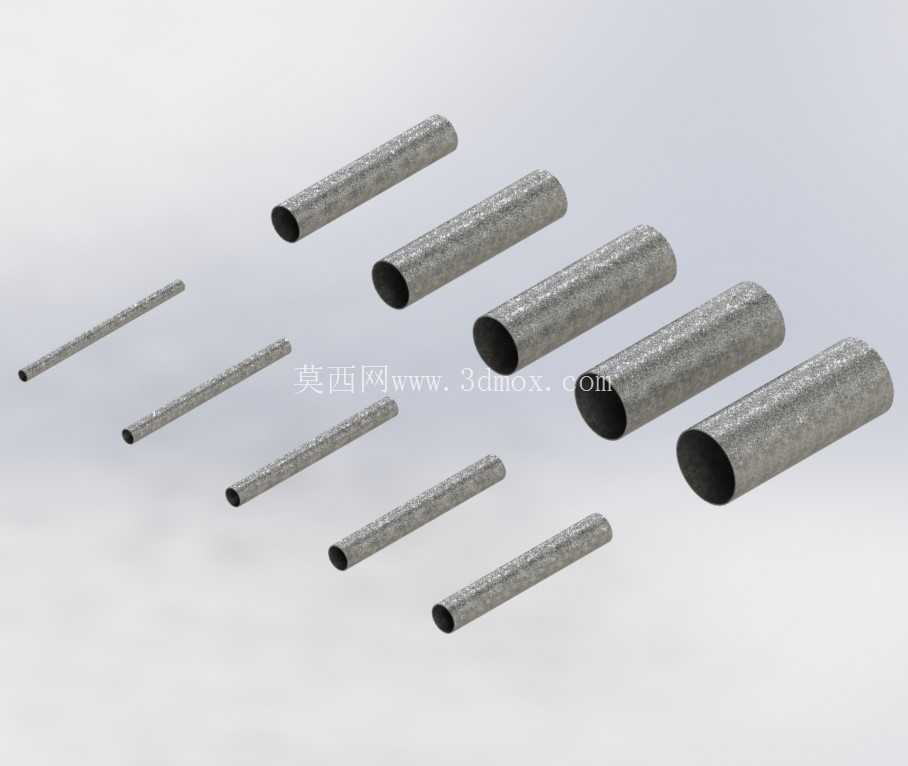

　　建模过程中对管件的细节做了写实还原，包括镀锌层的表面纹理、管材的壁厚均匀性都做了对应处理，在做三维管线综合的碰撞检查时，模型的外径尺寸和实际产品完全一致，能精准排查管线和结构梁、风管、消防管道的碰撞问题，避免后期施工阶段的拆改。可配置的设计表还支持自定义管件长度，在做预制化加工的项目中，可以直接从模型中导出对应长度的管件加工清单，直接交付预制车间切割加工，减少现场切割的工作量，也能降低现场切割产生的镀锌层破坏、管口毛刺等问题，提升施工效率。

　　从产品功能特性来看，这类EMT金属管除了基础的线缆防护作用，还能作为接地回路的一部分，配合对应的接地跨接配件，满足电气系统的接地连续性要求，不需要额外在管内穿设接地导线，能节省布线成本。相比厚壁的焊接钢管，EMT薄壁管的重量更轻，现场搬运、切割、弯管作业的劳动强度更低，施工效率更高，同时镀锌层的防腐寿命能满足建筑50年以上的使用周期要求，不需要后期做维护更换。

　　在三维建模层面，这套参数化模型的所有尺寸都和标准一一对应，没有做简化处理，在做施工模拟、管线排布出图时，可以直接生成符合施工要求的管线平面图、剖面图，管件的规格参数可以直接关联到BOM清单中，统计材料用量时不需要手动录入尺寸，能大幅提升深化设计的工作效率。针对不同的安装场景，模型还预留了配件装配的基准面，在装配管接头、锁紧螺母等配件时，可以直接通过基准面配合定位，不需要手动调整位置，装配效率更高。
