公制双密封6300系列深沟球轴承参数化模型

　　在常规工业传动场景中，这类双密封深沟球轴承的应用覆盖范围极广，从中小型电机的输出端支撑、输送机辊筒的转轴定位，到普通机床的辅助进给轴、农用机械的传动轮组，再到民用家电的动力传动部位，都能见到同结构轴承的身影。不同于开式轴承需要额外配置密封端盖与润滑脂注油结构，双密封结构的轴承在出厂时已经预填了适配工况的润滑脂，两侧的接触式密封胶圈可以有效阻挡外界的粉尘、水汽、金属碎屑进入轴承滚道内部，同时避免内部润滑脂在运转过程中甩出，大幅降低了设备运维阶段的润滑维护频次，尤其适合在粉尘浓度较高、存在少量喷淋水汽的半开放工况下使用，比如粮食加工设备的输送线、建材生产车间的辅助传动机构，这类场景下开式轴承往往需要3-6个月补充一次润滑脂，而双密封结构的轴承可以做到全生命周期免维护，直到密封件老化失效前都不需要额外拆解保养。

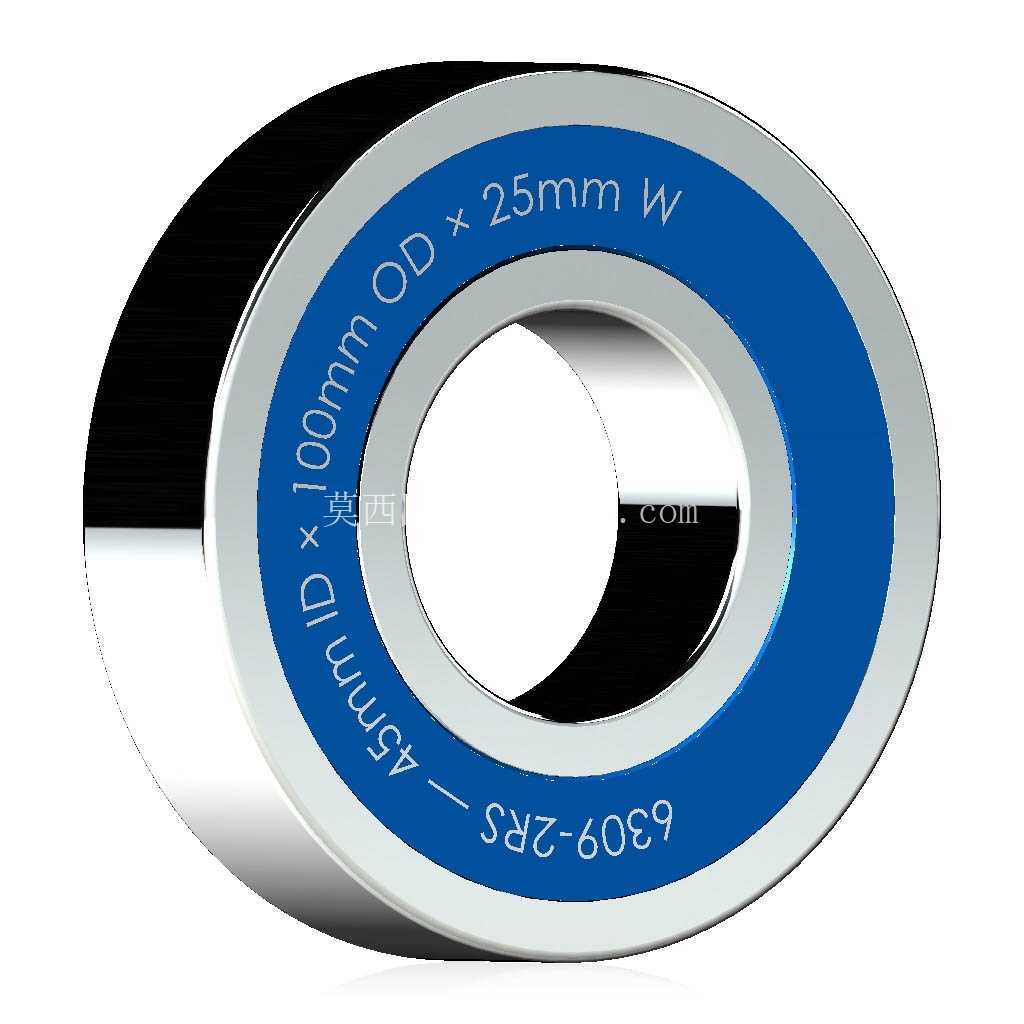

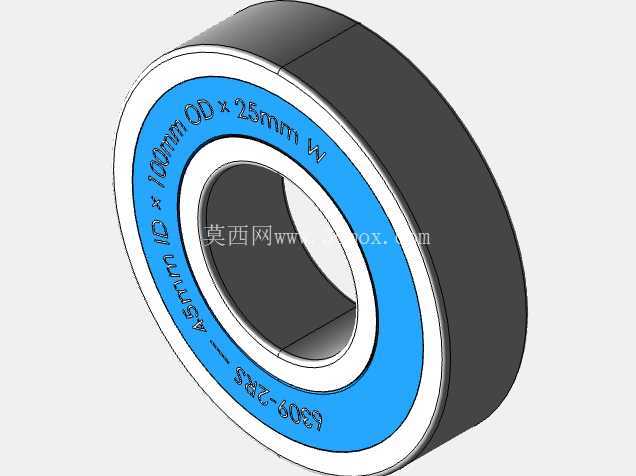

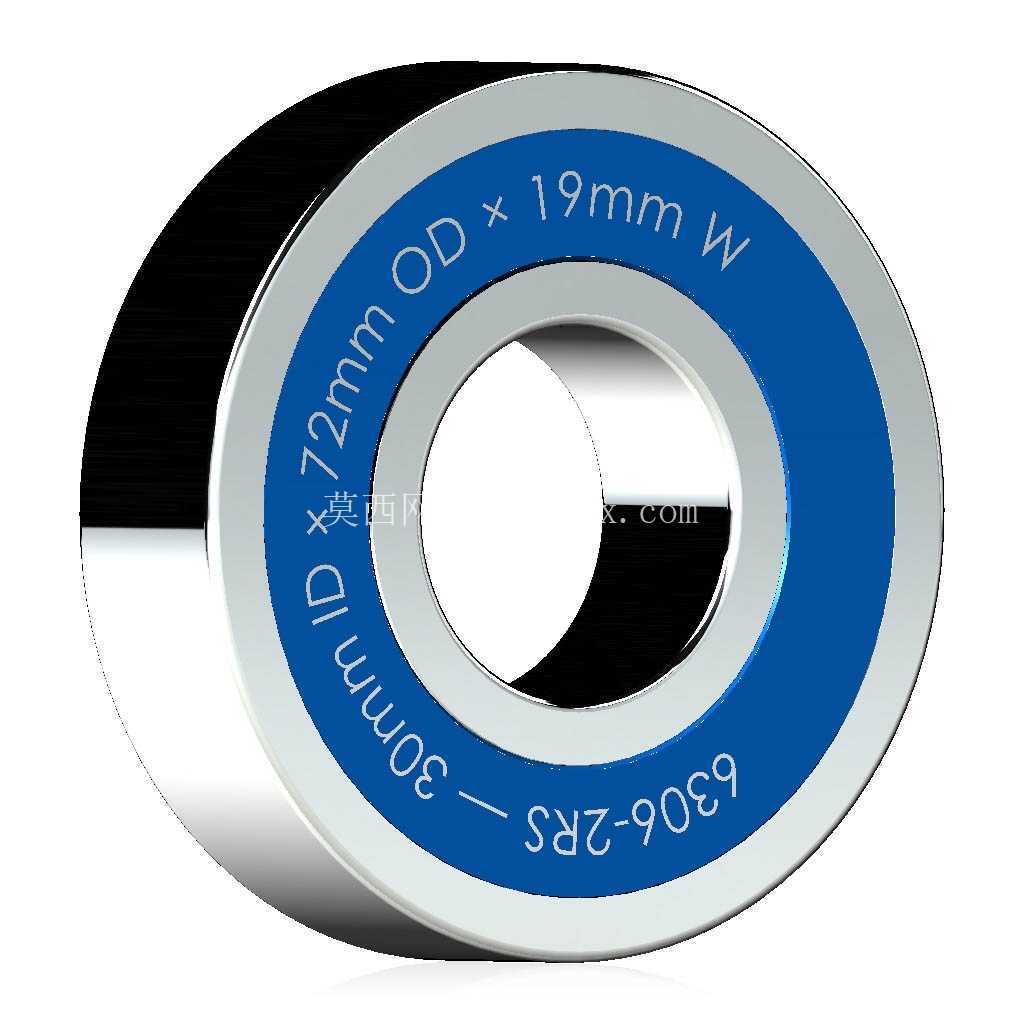

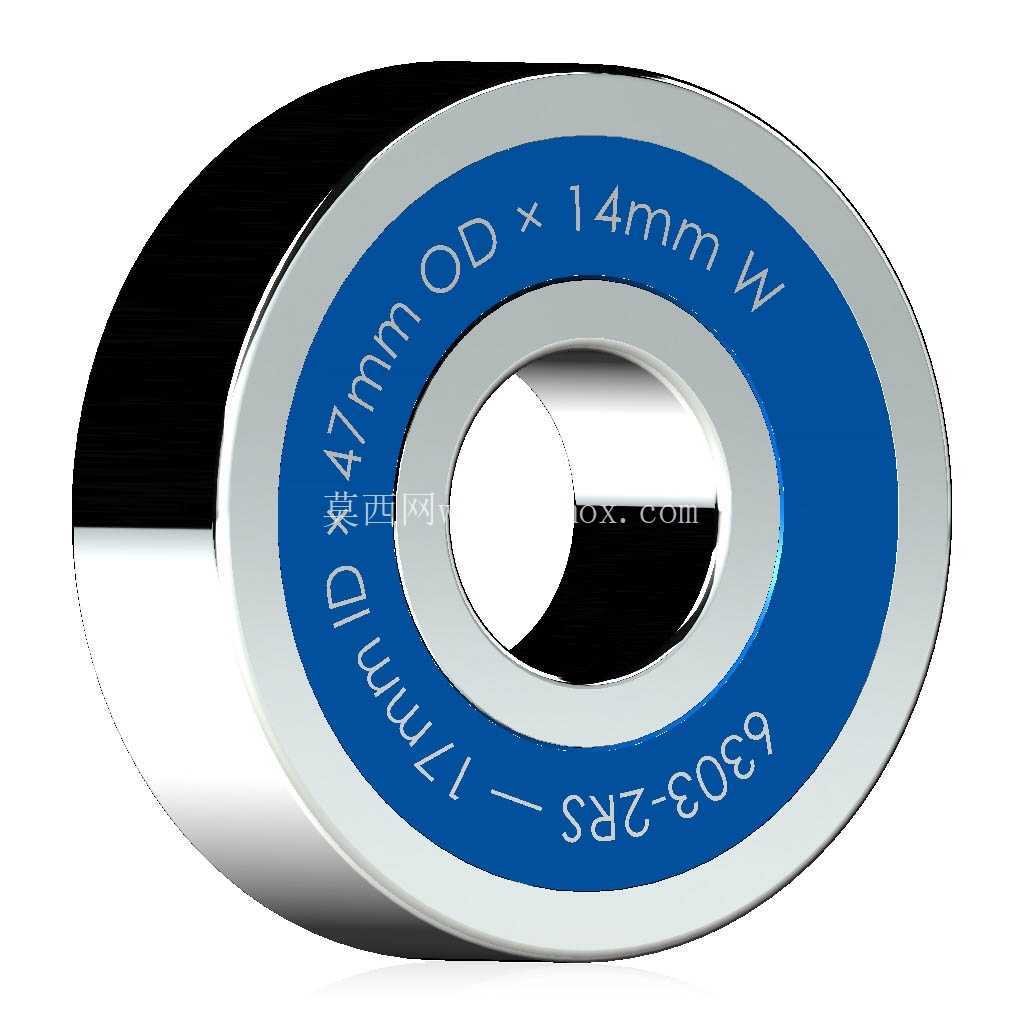

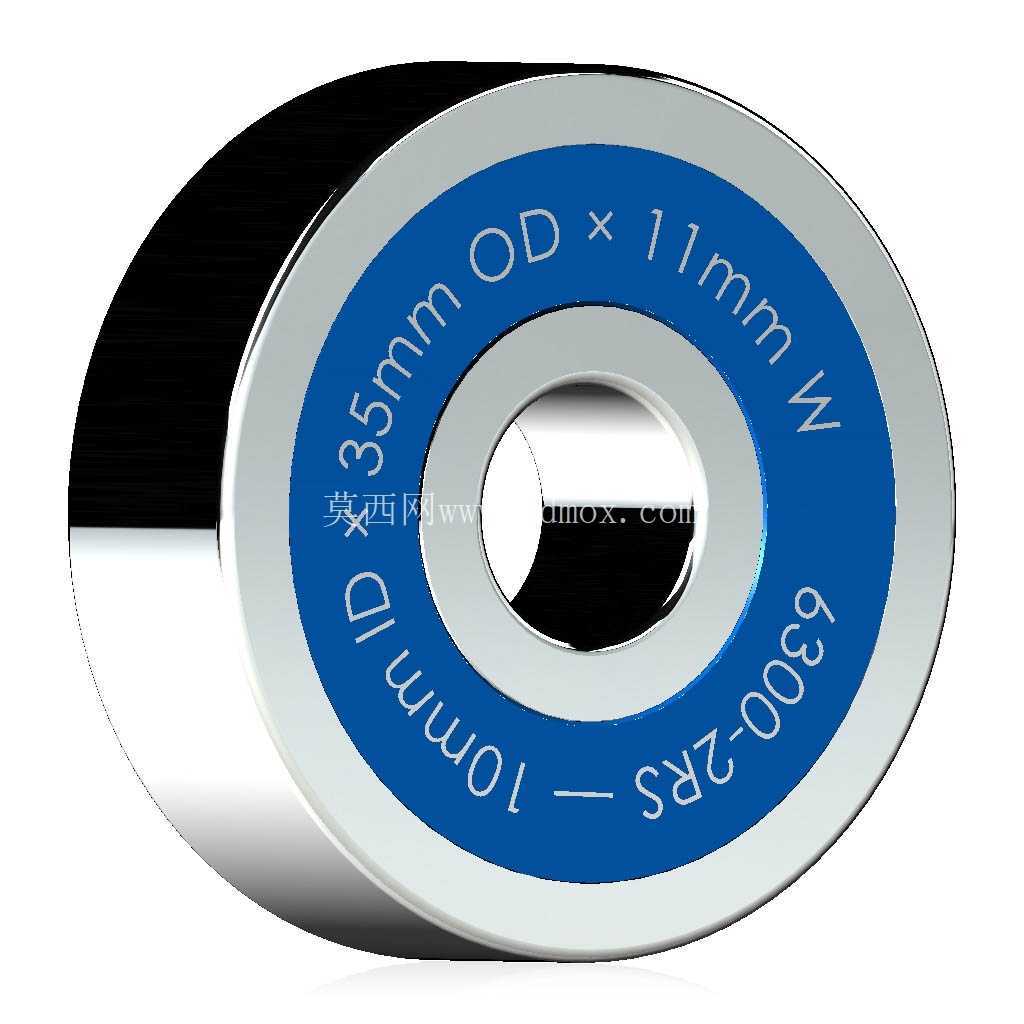

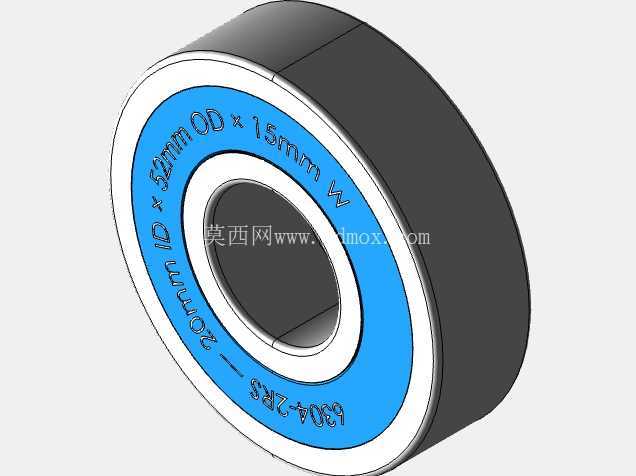

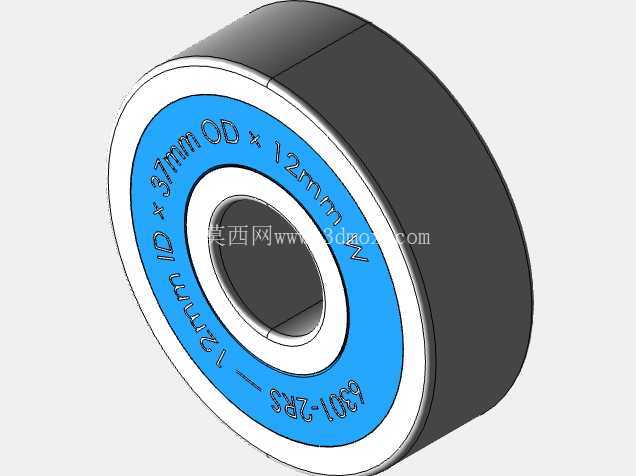

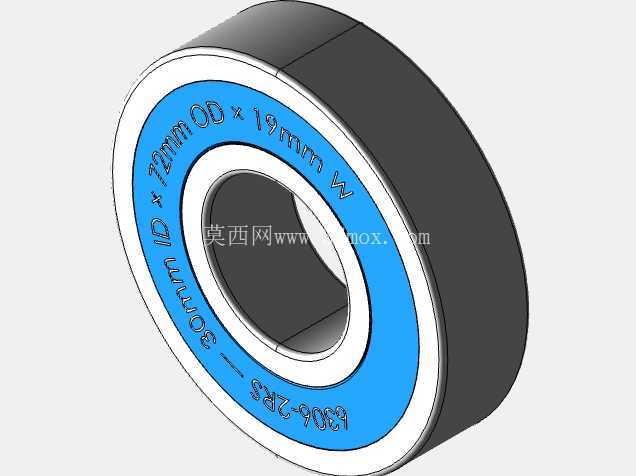

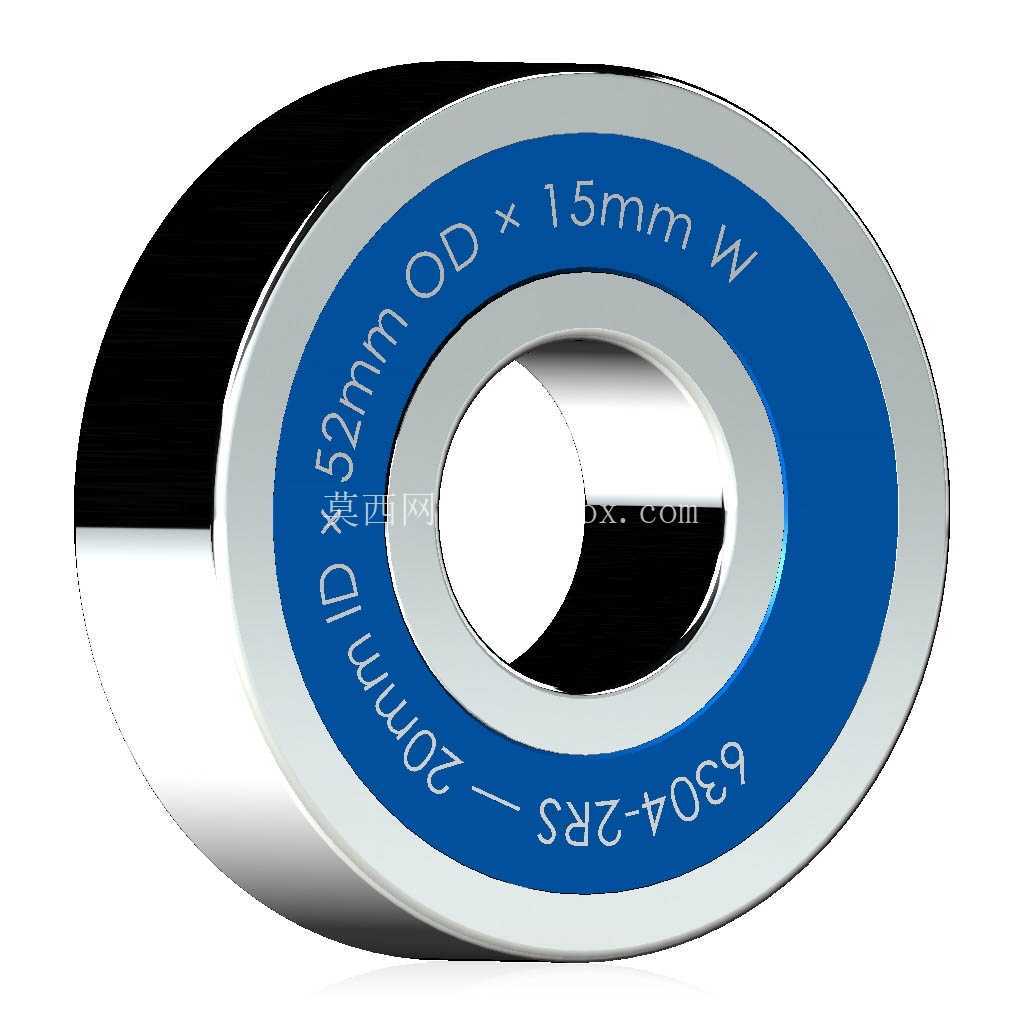

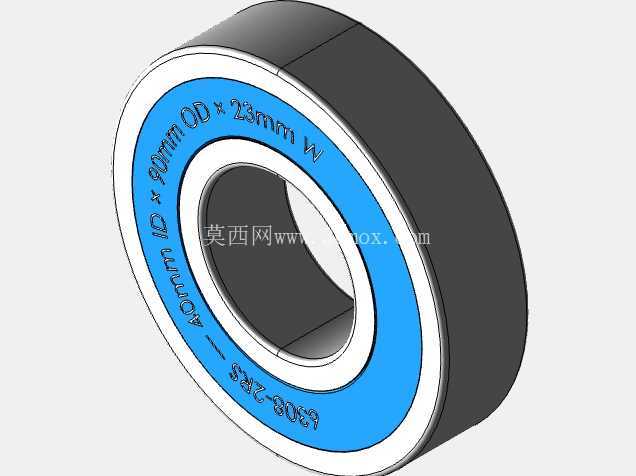

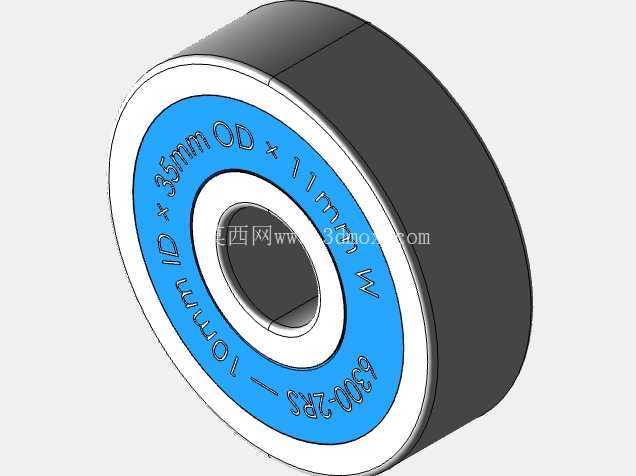

　　这套参数化模型的设计逻辑完全贴合实际选型与装配需求，建模时将轴承的内圈内径、外圈外径、装配宽度、密封槽深度、滚道曲率半径、钢球直径与排布数量都做了全局参数关联，只要调整对应系列的公称尺寸参数，就能快速生成对应规格的轴承模型，不需要逐个零件重新绘制。以6300-2RS系列为例，全系列覆盖从10mm内径到60mm内径的常规公制尺寸，每个规格的安装边界都严格遵循通用机械设计手册的公差要求，内圈与轴的配合公差取基孔制过渡配合区间，外圈与轴承座孔的配合取基轴制间隙配合区间，装配时不需要额外修配就能满足常规转速下的同轴度要求。模型的外形细节还原度足够高，外圈上的型号标识刻印、密封胶圈的唇边结构、保持架的兜孔形状都做了写实处理，在做设备装配干涉检查、整机三维渲染出图、装配工艺动画制作时，不需要再对模型做二次简化处理，直接调用即可。

　　从实际选型的角度看，这类双密封轴承的额定动载荷、极限转速都能满足大部分中低速传动场景的需求，接触式密封的结构虽然比非接触式密封的运转阻力略高，但在常规1500rpm以下的工作转速下，阻力带来的功率损耗几乎可以忽略不计，反而密封可靠性的提升能大幅降低轴承过早失效的概率。建模时特意还原了密封胶圈与内圈密封槽的配合间隙，在做虚拟装配时可以直观看到密封件的压缩量，方便设计人员提前判断轴承安装时是否会因为轴肩尺寸过高摩擦密封胶圈，或是轴承座孔的倒角过小挤压外圈密封结构，这类细节在很多简化轴承模型中是被忽略的，往往到实际装配阶段才会发现密封件被刮损的问题，导致润滑脂泄漏、轴承提前抱死。

　　在做设备三维布局时，这套全系列的参数化模型可以大幅提升设计效率，不需要在选型阶段逐个查找不同规格轴承的三维模型，只要在全局参数表中输入对应轴承的公称内径、外径、宽度尺寸，就能自动生成对应规格的完整模型，包括内圈、外圈、钢球、保持架、两侧密封胶圈的所有细节，每个零件都可以单独拆分做工程图导出，也可以直接生成BOM表统计物料。模型的安装基准面设置在内圈端面与外圈端面，装配时可以直接通过轴肩端面与内圈基准面重合、轴承座孔台阶面与外圈基准面重合完成定位，和实际装配的定位逻辑完全一致，不会出现虚拟装配定位和实际安装逻辑不符的问题，方便后续做整机的运动仿真、受力分析时直接调用模型，不需要重新调整装配约束关系。
