反渗透系统紫外线水箱杀菌组件结构

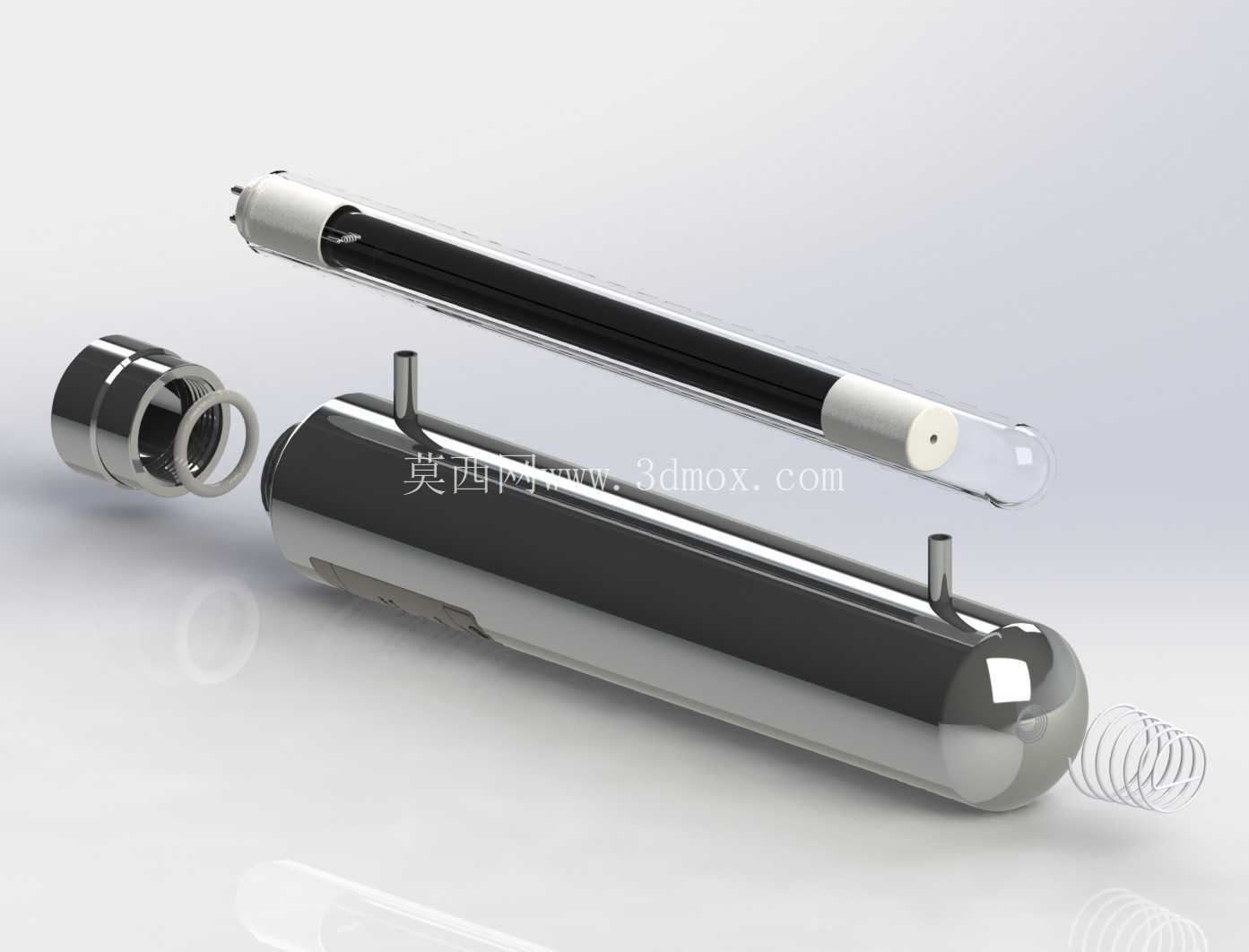

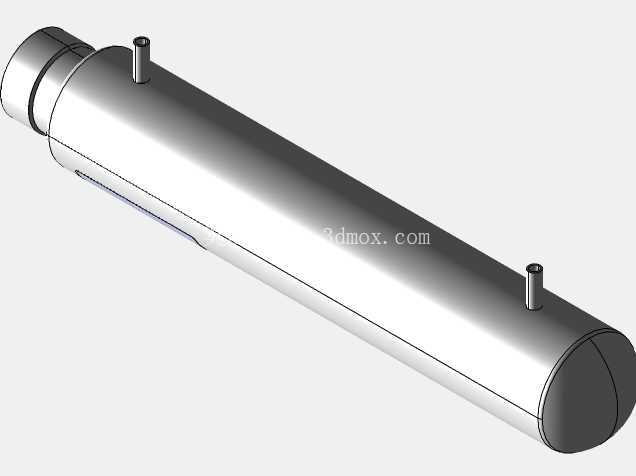

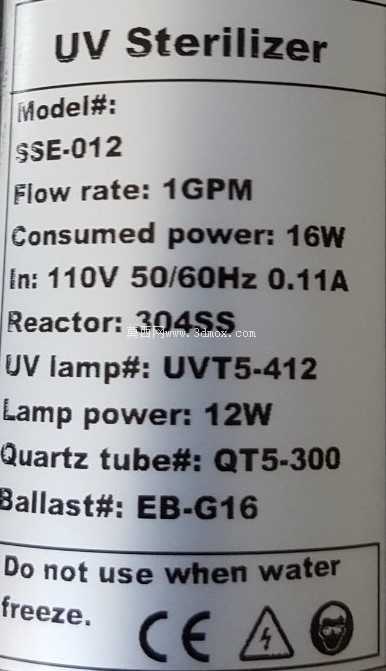

　　在民用商用净水、工业纯水制备的反渗透水处理链路中，末端微生物控制一直是容易被忽略却直接影响出水水质的关键环节，这套紫外线水箱组件正是针对RO系统出水端的杀菌需求设计的集成化部件。从结构布局来看，组件采用卧式筒状承压壳体作为水流腔体主体，壳体两端采用快装式密封端盖结构，其中一端预留紫外线灯管的穿装固定位，灯管整体沿腔体轴向布置，外部套有高透石英套管，将带电的灯管部分与过流水腔完全隔离，既避免水体接触电气部件造成漏电风险，也能最大程度降低紫外线在传递过程中的损耗，保证254nm波长的紫外线能够充分照射到腔体内的全部过流水体。

　　在实际应用场景中，该组件通常串联在RO膜组件的出水端与储水水箱之间，或是直接集成在小型RO系统的内置储水腔侧路，当RO系统产出的纯水缓慢流过该腔体时，紫外线灯管释放的短波紫外线可以直接破坏水体中细菌、病毒的DNA与RNA结构，使其丧失繁殖能力，相比投加化学杀菌剂的方式，不会在水中残留任何副产物，也不需要额外的药剂投加与后续去除装置，非常适合对出水洁净度要求较高的饮用纯水、实验室纯水制备场景。

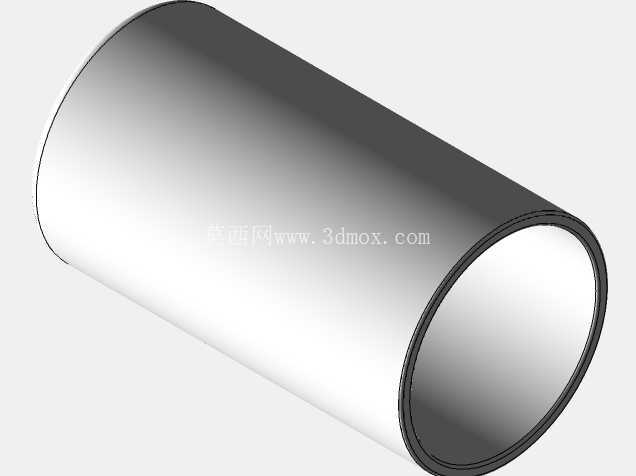

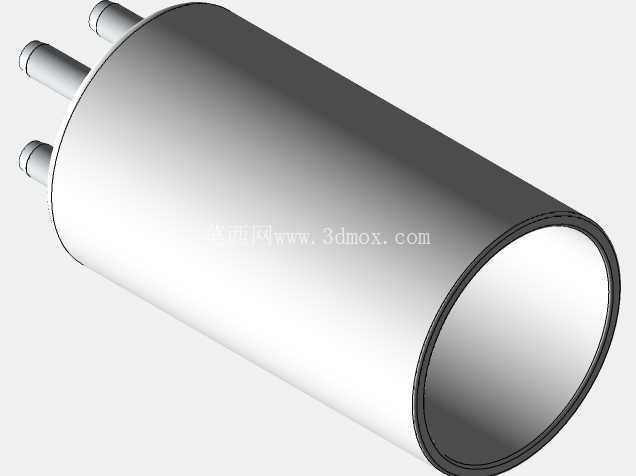

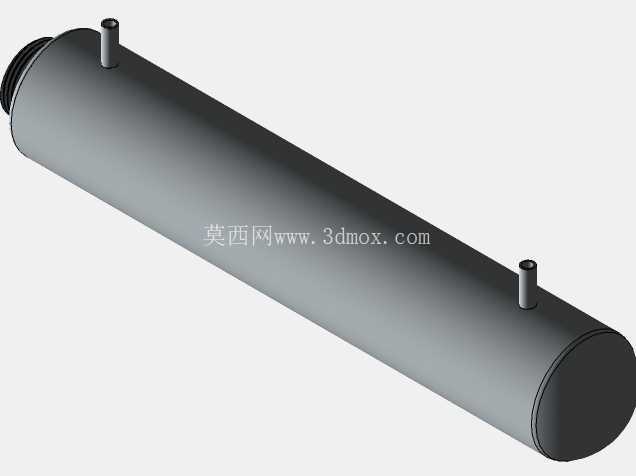

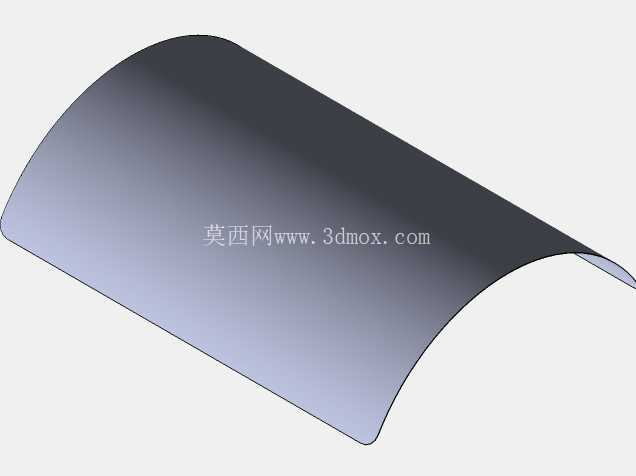

　　设计过程中首先要考虑的是腔体的过流截面积与长度匹配，需要保证水流在腔体内的停留时间满足紫外线照射剂量要求，避免因流速过快导致杀菌不彻底，同时壳体的进出水接口采用侧向上出的短接结构，接口位置避开灯管的安装维护路径，后期更换灯管时不需要拆解整个管路，只需要打开端部的密封压盖就可以直接抽出灯管组件完成更换，大幅降低后期运维的工作量。壳体外部采用抛光不锈钢材质，一方面是适应水处理场景的防腐蚀需求，另一方面光滑的内壁可以对紫外线形成反射，进一步提升腔体内的紫外线辐照均匀度，避免出现照射死角。

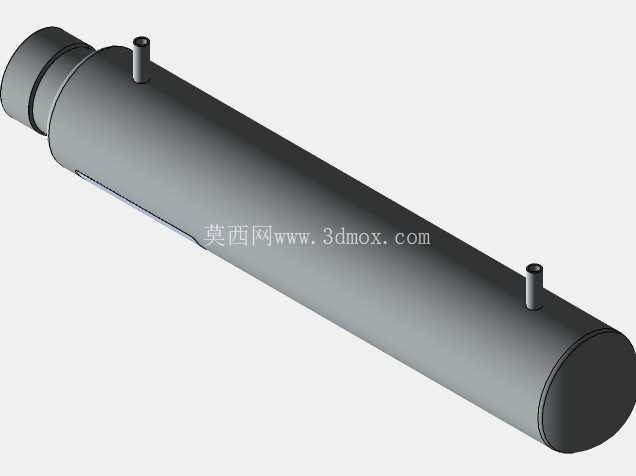

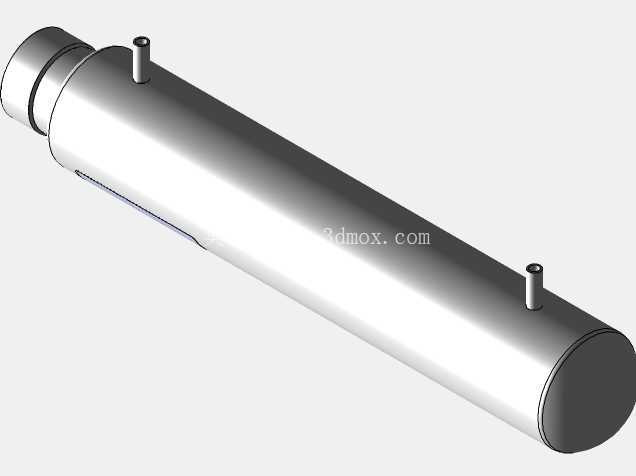

　　安装边界方面，该组件为卧式安装结构，需要预留足够的轴向抽拉空间用于灯管更换，两端的维护预留空间不小于灯管总长度的三分之一，进出水接口的中心高度与同系统的管路中心高度保持一致，减少管路弯折带来的水头损失；组件的固定支脚设置在壳体下方的两个对称位置，可以直接通过螺栓固定在设备的安装底板上，不需要额外的定制支架，适配多数标准机架式RO水处理设备的安装尺寸。另外灯管的供电线缆从端部的密封接头引出，接线位置做了防水密封处理，可以适应设备内部可能出现的凝露、溅水工况，避免电气故障。

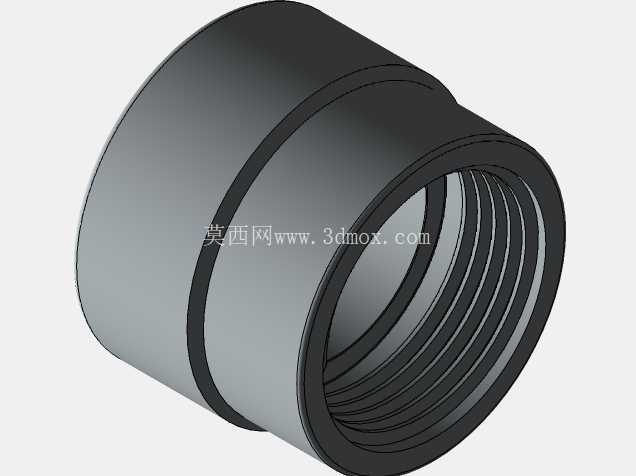

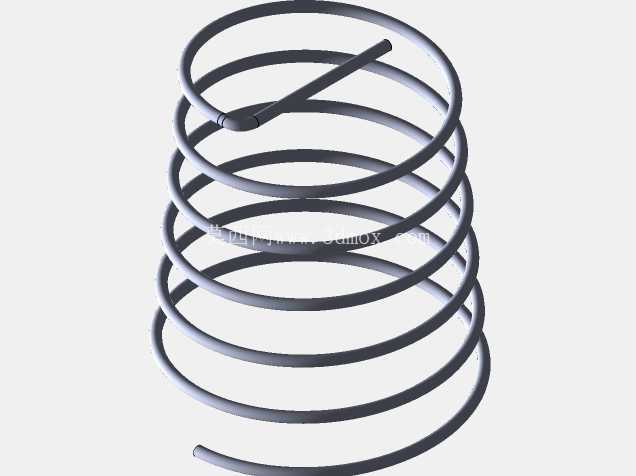

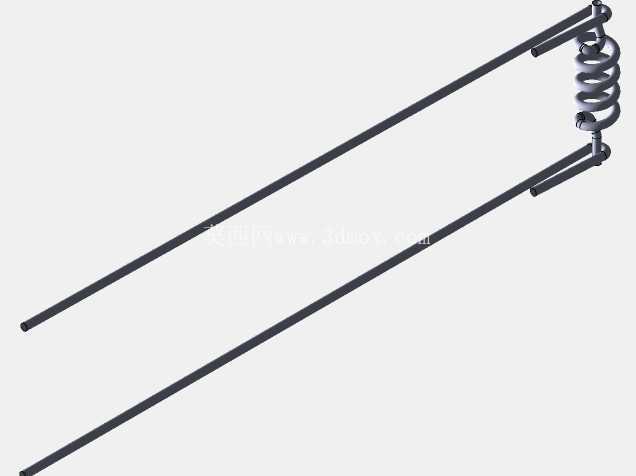

　　从结构细节来看，石英套管与端盖之间采用双重密封圈密封，分别承受水腔侧的水压与外部的环境潮气，密封圈采用耐水耐老化的硅橡胶材质，长期使用不会出现溶出物污染水体，也不会因长期受压出现渗漏。组件端部的灯管固定座采用耐高温绝缘材质，既可以固定灯管的轴向位置，也能避免灯管工作时的热量传递到金属端盖造成意外烫伤，同时可以隔绝灯管引脚与金属壳体之间的导电通路，提升设备的电气安全性。在水流组织上，进水口设置在腔体靠近灯管接线端的一侧，出水口设置在远离接线端的另一侧，水流在腔体内沿轴向流动的过程中全程处于紫外线的有效辐照范围内，不会出现短流现象，保证每一部分流过的水体都能接收到足够剂量的紫外线照射，达到预期的杀菌效果。
