微型电机装配用三轴轴齿吸料供料机构

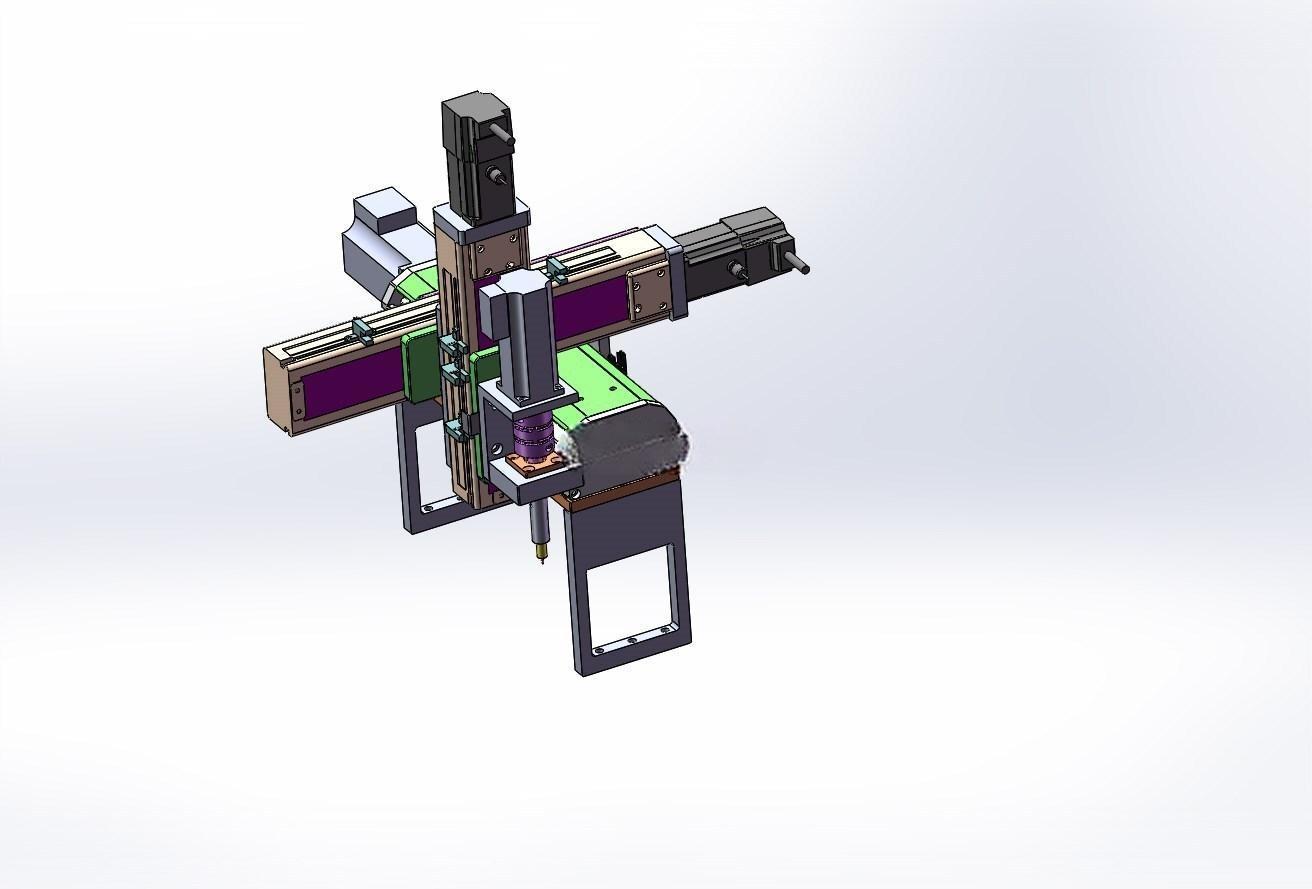

　　在微型电机减速箱的自动化组装产线中，这类三轴轴齿供料机构是衔接上游轴齿零件排序出料与下游装配工位的核心执行部件，主要负责将经振动盘排序到位的轴齿类小零件精准拾取后，移送至装配工装的指定定位位置，替代人工完成重复性取放料动作，适配直径2-8mm、长度5-20mm范围内的小型轴齿类零件的转运作业。整套机构采用XYZ三轴直角坐标式的运动架构，Z轴方向集成轴齿专用吸料执行端，搭配侧装式固定安装座可直接锁附在产线的铝型材机架立面上，安装时需预留Z轴上下运动的行程空间，水平方向X轴的移送行程可根据产线工位间距调整，常规配置下X轴有效行程覆盖150-300mm，Y轴行程适配50-120mm的工位偏移需求，Z轴行程满足80-150mm的上下取料高度差，安装座的安装孔位采用标准间距设计，可兼容4040、4080系列工业铝型材的安装槽尺寸，无需额外加工转接板即可完成固定。

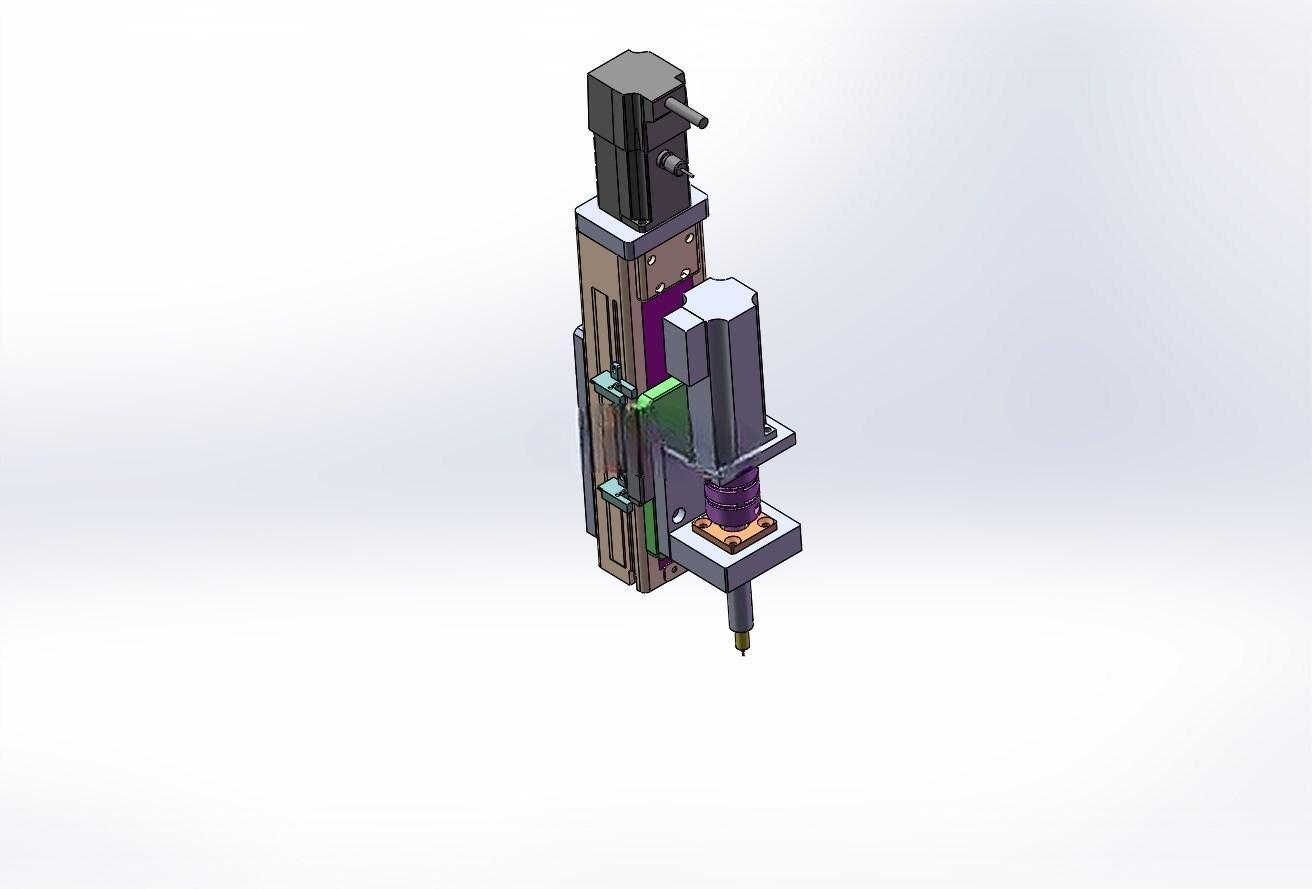

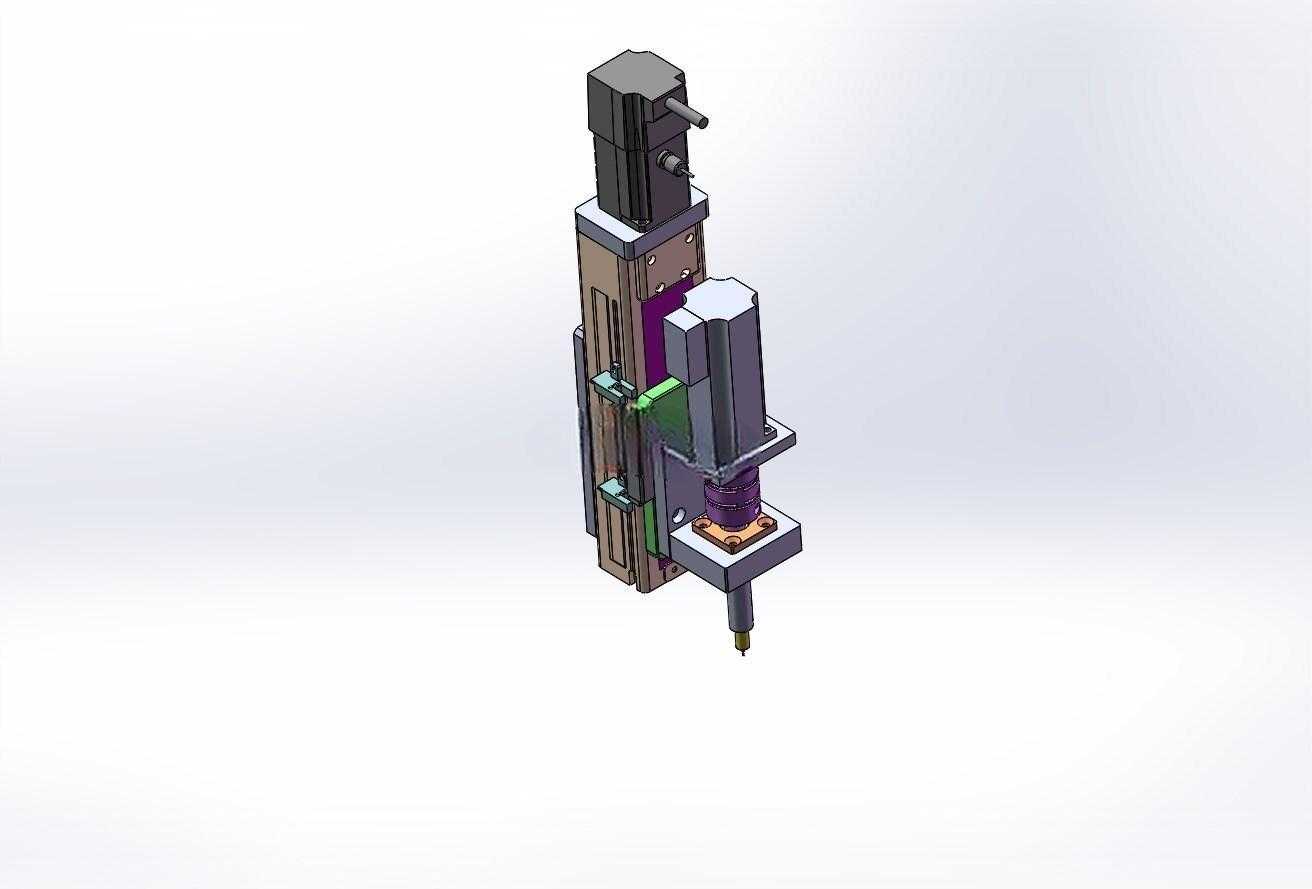

　　设计阶段优先考虑了微型零件取放的定位精度需求，Z轴运动端采用双直线导轨导向结构，避免吸料头下行取料时出现偏摆，吸料端内置缓冲结构，接触零件时可提供0.5-2mm的缓冲行程，防止硬接触压伤轴齿的齿面或者轴端定位面；三轴的驱动端均采用伺服电机搭配精密丝杠的传动组合，重复定位精度可控制在±0.02mm以内，完全满足微型减速箱装配时的零件对位要求，移送速度可根据产线节拍调整，常规运行速度下单步取放料循环耗时可控制在1.2s以内，适配15-25件/分钟的产线节拍需求。

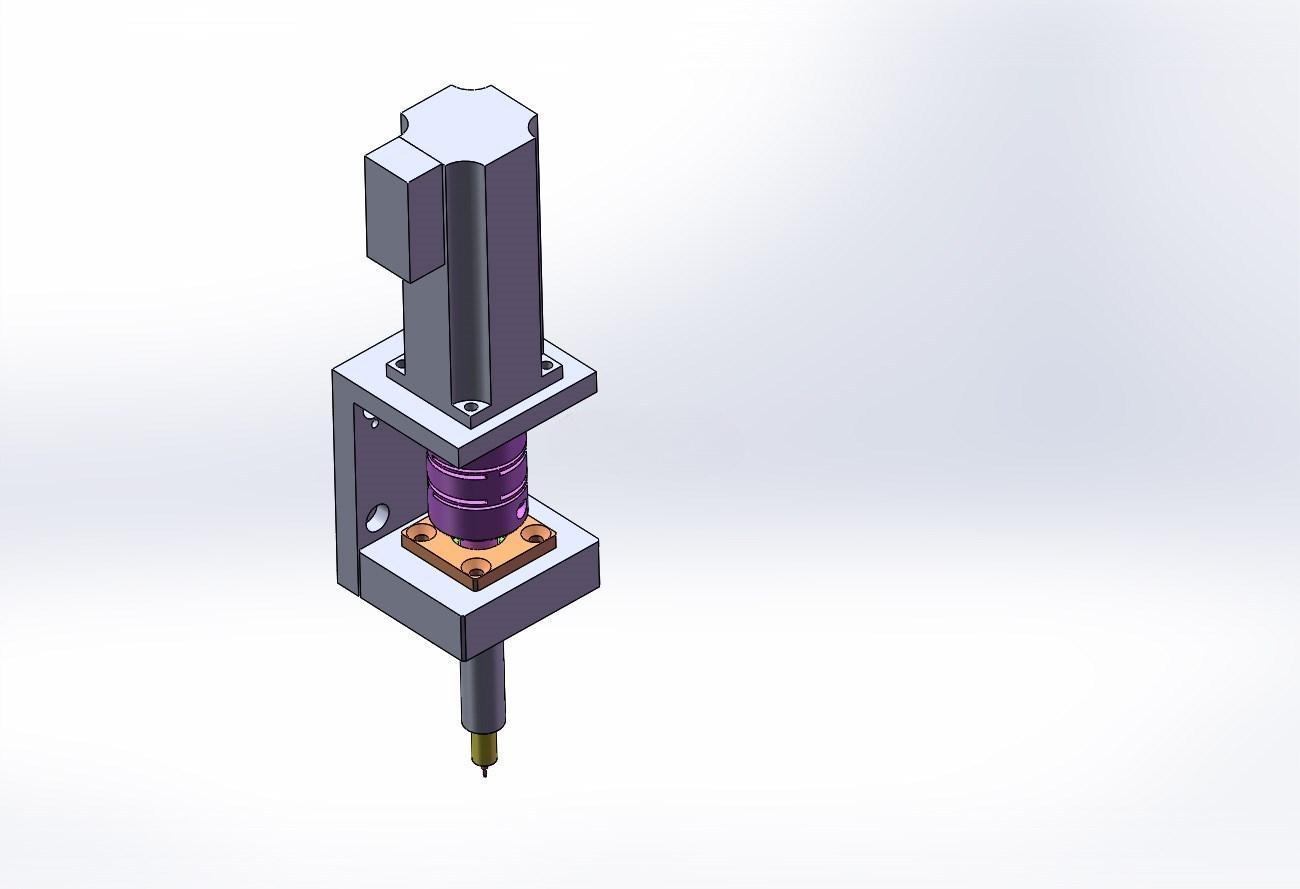

　　吸料机构的气路内置在Z轴安装座内部，避免外接气管随轴运动时出现缠绕、剐蹭周边设备的问题，吸料头采用快换式接口，可根据不同规格轴齿的端面尺寸更换对应规格的吸嘴，无需拆解整个Z轴模组即可完成配件更换，日常维护时仅需定期检查导轨润滑状态、吸嘴磨损情况以及传动丝杠的间隙即可，整体结构没有冗余的复杂构件，故障排查难度低，适合电子类小零件组装产线的长期连续运行场景。在实际产线布局中，该机构可单独作为单工位取料单元使用，也可多组并排布置在多工位转盘式装配机的周边，分别对应不同轴齿零件的供料工位，机构的整体外廓尺寸紧凑，Z轴缩回状态下整体高度不超过280mm，固定座的横向宽度仅120mm，不会占用过多的产线安装空间，适配各类紧凑型自动化装配设备的集成需求。
