起重吊具夹钳锁紧结构三维设计

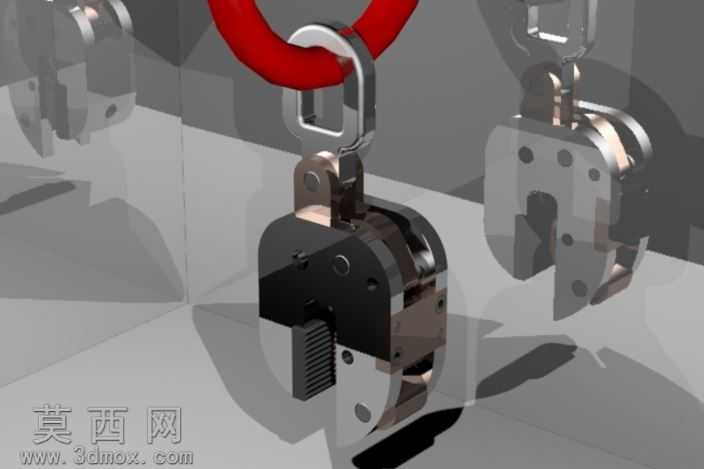

本作品为起重吊装作业使用的夹钳类吊具三维建模设计，整体建模过程严格遵循机械加工装配的实际公差标准，在主流三维建模软件中完成全参数化结构搭建。模型整体采用自上而下的设计思路，先完成整体吊装载荷的受力分析，确定夹钳主体的承载壁厚、铰接轴的直径参数，再拆分各个功能部件逐一建模。主体结构分为顶部吊环连接段、中部铰接锁紧模块、下部夹爪夹持段三个部分，顶部吊环采用圆弧过渡的环形结构，建模时对吊环与连接座的接触位置做了应力分散的圆角处理，避免应力集中导致的结构失效。中部的铰接结构采用多轴联动的锁紧设计，建模过程中对各个铰接孔的同轴度、铰接面的配合间隙做了参数化约束，保证活动部件在模拟运动过程中无干涉卡滞。下部夹爪的夹持面设计有防滑齿结构，建模时对齿形的角度、深度做了优化，既保证夹持摩擦力足够，又避免齿形过尖锐损伤被吊工件表面。材质渲染阶段，对不同功能部件做了区分：承载结构件采用发黑处理的合金钢材质，调整金属粗糙度参数模拟真实的哑光金属质感，铰接轴、连接销类零件采用抛光不锈钢材质，添加轻微的环境反射效果突出金属光泽，顶部吊环采用红色聚氨酯包胶材质，调整漫反射参数还原橡塑材质的哑光质感，背景采用简洁的影棚式灰白渐变环境，添加柔和的面光源与阴影效果，突出模型的结构层次与装配关系。模型装配过程中添加了合理的运动约束，可模拟夹钳在起吊时随重力自动锁紧、放置时自动解锁的动作逻辑，完整还原了该类吊具的工作原理，所有结构细节均参考实际工业产品的设计规范，可用于吊装方案演示、机械结构教学、产品改型设计等场景。
