3V450F圆柱型超级电容储能元件结构

　　这款圆柱型超级电容的三维结构，是面向小功率离网储能、短时大电流放电场景做的选型适配建模，建模过程中优先还原了产品的实际安装边界与外部接口特征，方便结构工程师在做整机布局时直接调用，不用反复核对实物安装尺寸。从实际应用场景来看，这类3V额定电压、450F容量的超级电容，常被用在小型离网太阳能供电节点、遥控模型车辆的瞬时动力补能、低功耗户外传感设备的备用电源场景，相比普通电解电容，它的充放电循环寿命更长，大电流放电能力更强，不会像普通锂电池那样在短时大电流输出时出现明显压降，也不存在过充过放导致的电芯鼓包、寿命骤降问题。

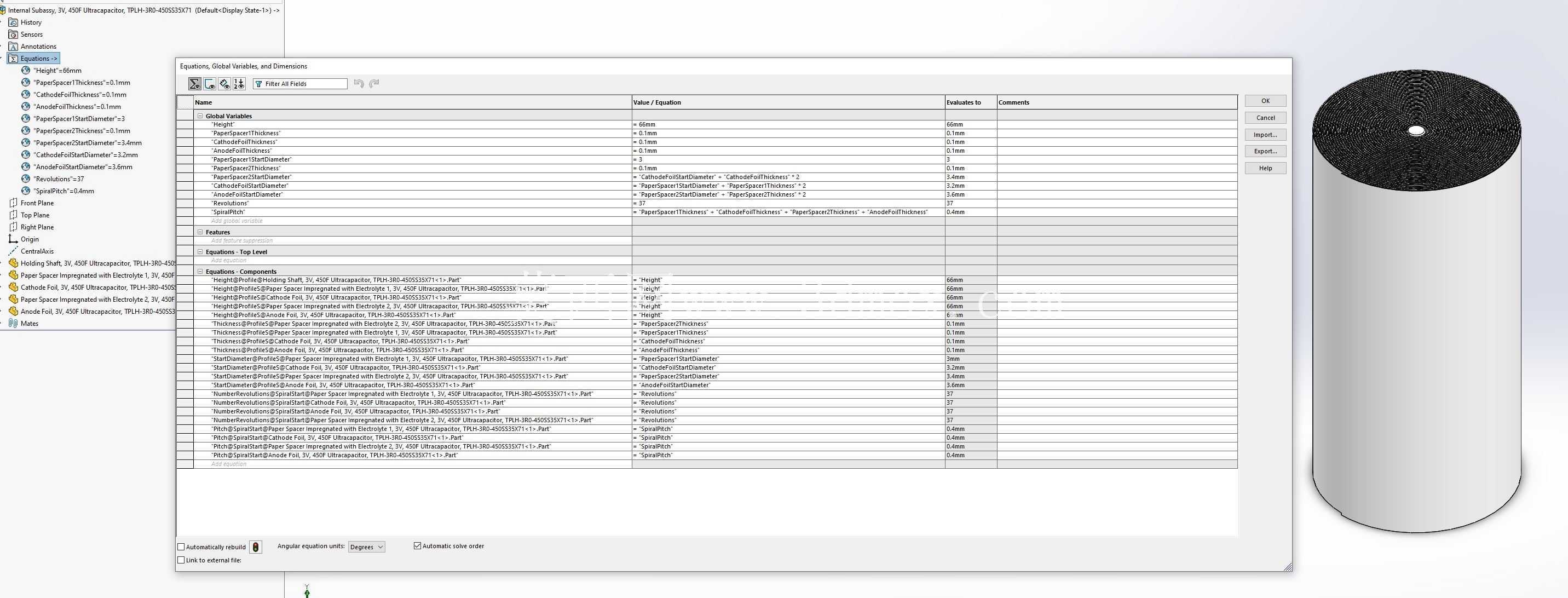

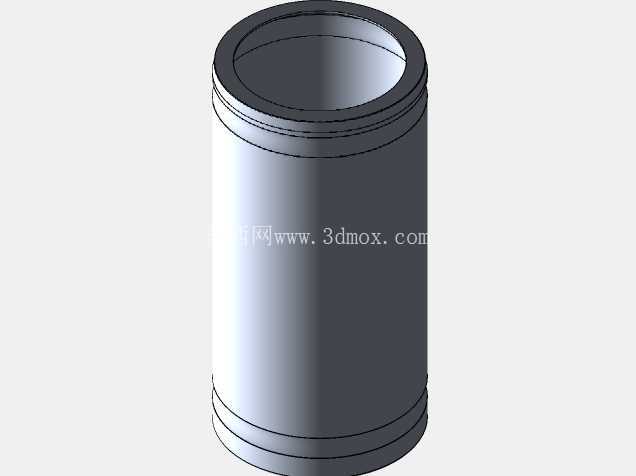

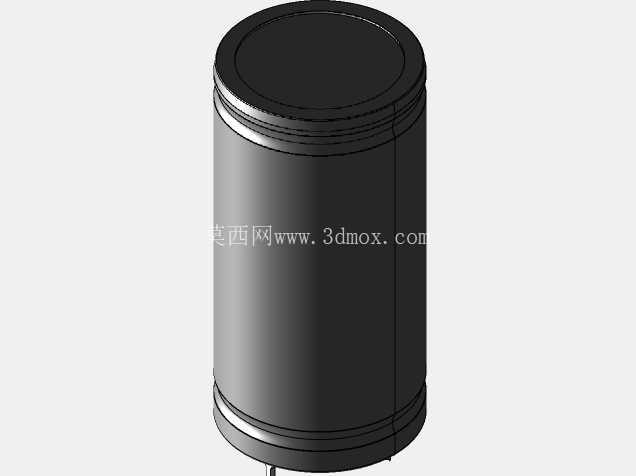

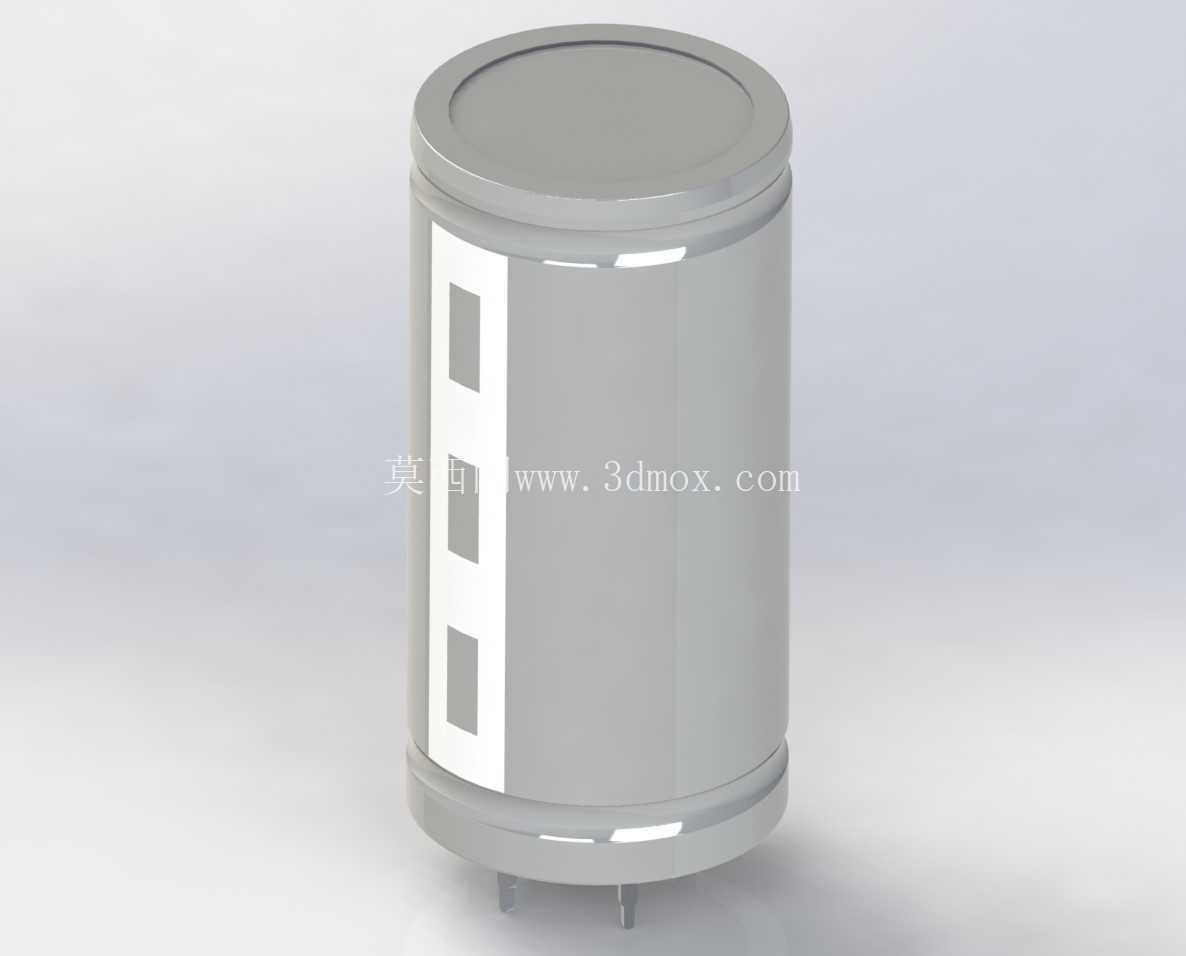

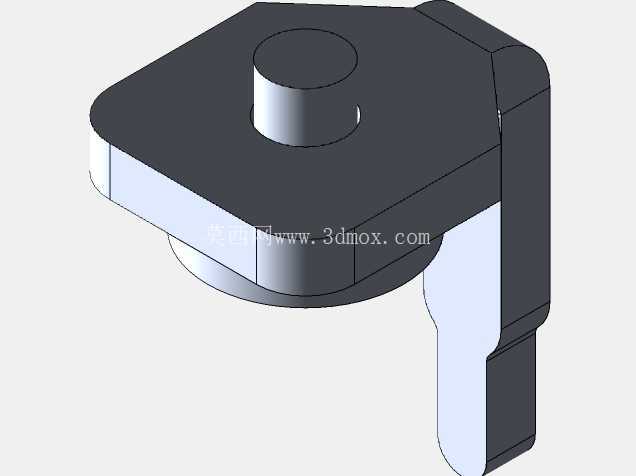

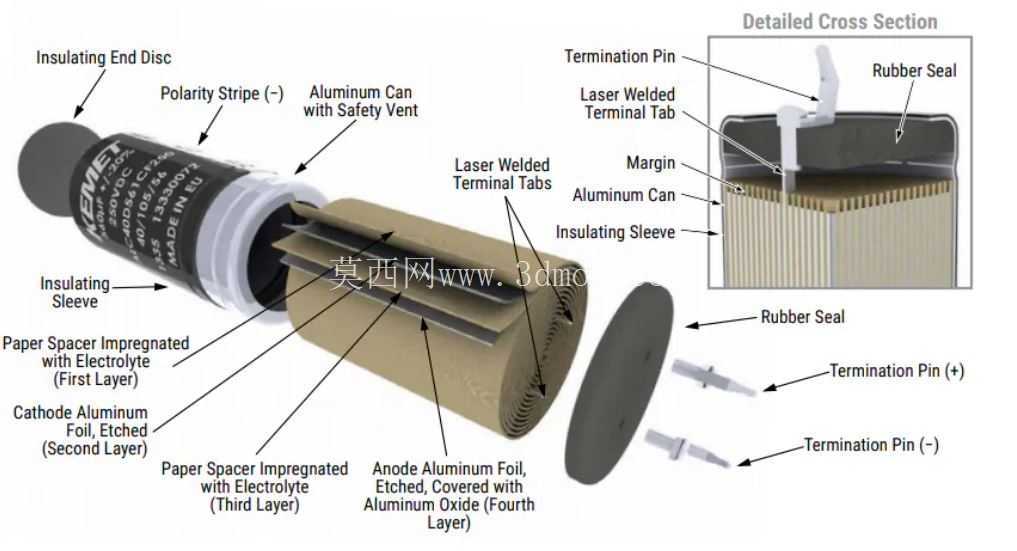

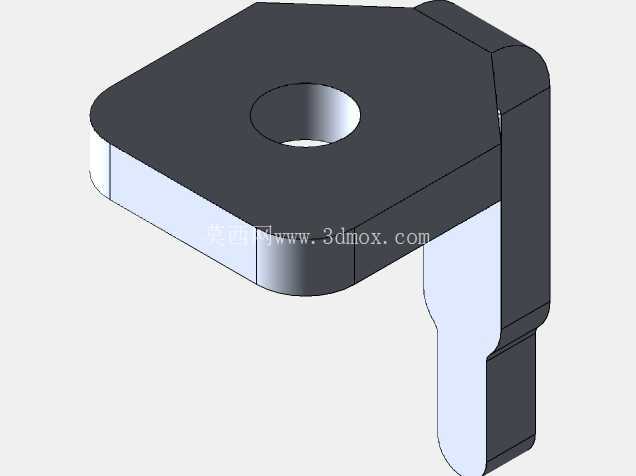

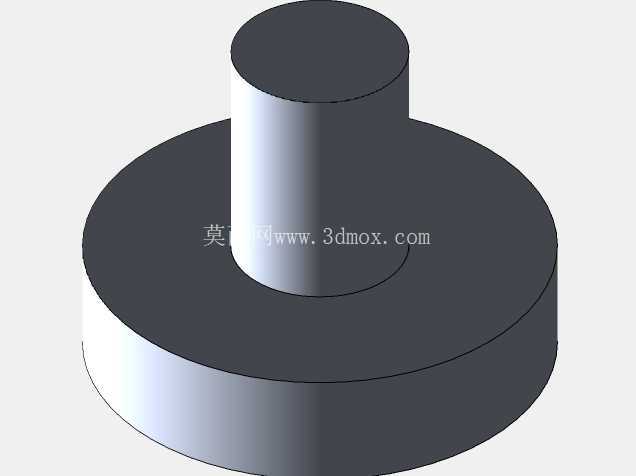

　　做结构设计的时候，首先要考虑的是安装空间的预留，这款电容采用圆柱卷绕式封装，外壳为硬质铝合金材质，顶部采用卷边密封结构，底部预留了引脚焊接位，侧面带有极性标识区，建模时特意还原了外壳的滚边细节、极性标识的凸台结构，方便在做整机BOM标注时直接识别极性，避免生产组装时出现正负极接反的问题。在安装边界上，这款电容的径向尺寸、轴向高度都严格按照实物规格做了1:1还原，建模时特意留出了引脚焊接的安全间隙，电容外壳与周边结构件的最小安全距离设置为2mm，避免组装时外壳与周边金属结构出现硬接触导致的绝缘层破损，同时在电容的安装固定位，预留了扎带固定槽或者卡扣安装位的适配空间，工程师可以根据自己的整机结构选择合适的固定方式，不用再额外修改电容本体模型。从功能特性来看，这款超级电容的等效串联电阻很低，能够在毫秒级时间内释放大电流，所以在做配套结构设计的时候，还要考虑连接铜排或者导线的载流能力，建模时在引脚位置预留了足够的焊接空间，方便适配不同线径的导线或者铜排连接。另外，这款电容符合RoHS环保标准，外壳的绝缘涂层做了耐候性处理，可以在-40℃到65℃的环境温度下正常工作，所以在做户外设备结构设计的时候，不用额外给电容做独立的保温隔热舱，只需要避免电容直接被雨水浸泡即可，建模时也还原了外壳表面的绝缘涂层质感，方便做整机渲染的时候直观呈现材质效果。

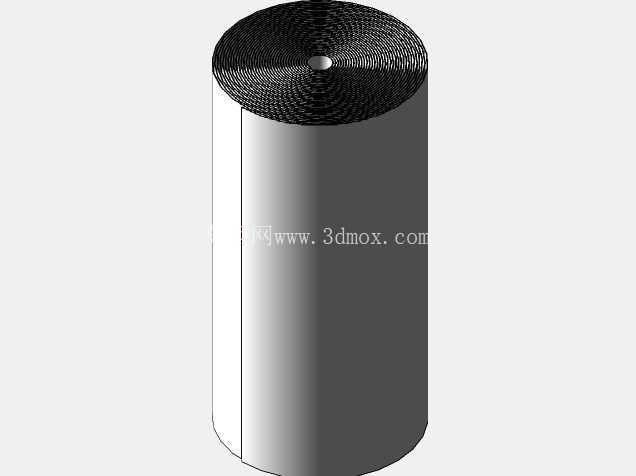

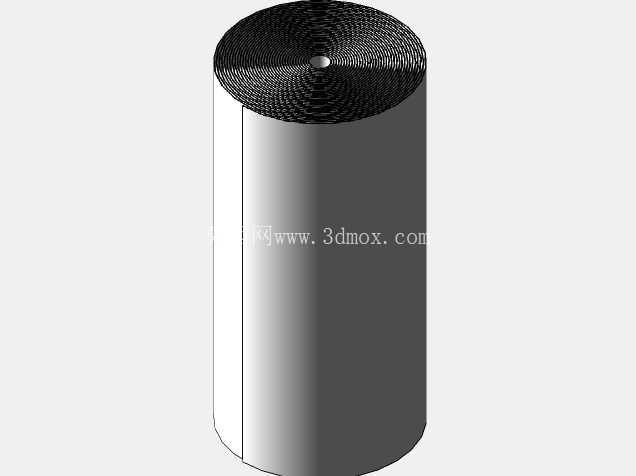

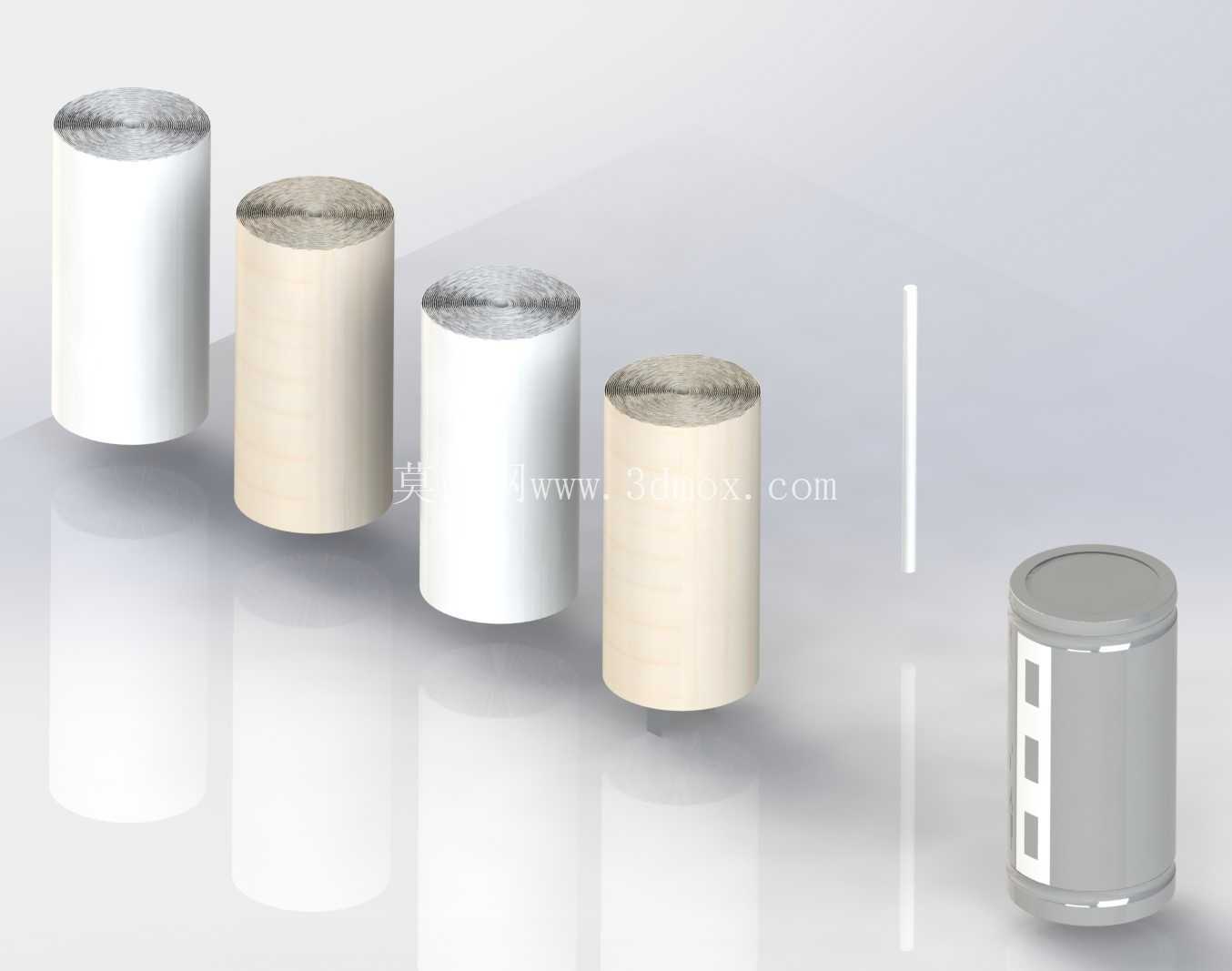

　　在设计思路上，这款模型没有做内部电芯卷绕结构的还原，因为对于结构工程师来说，选型时只需要关注外部安装尺寸、接口位置、固定方式即可，内部结构不会影响整机布局，反而会增加模型的面数，影响大型装配体的运行流畅度，所以建模时对外壳的圆角、卷边、标识凸台这些影响安装和识别的特征做了精准还原，对不影响装配的内部结构做了简化处理，兼顾了模型的精准度和使用流畅度。实际选型适配的时候，要注意这类超级电容的单体电压只有3V，如果需要更高的工作电压，需要多个电容串联使用，串联时要给每个电容并联均衡电阻，这部分结构在做整机设计的时候也要预留对应的安装空间，这款单体模型可以直接阵列使用，不用修改尺寸参数。

　　另外，电容的侧面极性标识做了凸起设计，在做丝印标注的时候可以直接在凸台上印刷极性符号，不用额外在外壳上做丝印槽，减少外壳加工的工序。在做安装固定的时候，如果是采用卡扣固定，卡扣的抱紧力要控制在合适范围，不能过大力挤压外壳，避免外壳变形导致内部电芯受损，建模时特意在外壳圆柱面预留了卡扣配合的公差带，卡扣与外壳的配合间隙设置为0.1mm，既可以保证固定牢靠，又不会挤压外壳。对于短时大电流放电的应用场景，比如遥控模型的加速补能，电容的安装位置要尽量靠近电机驱动板，减少导线长度带来的额外电阻，这时候这款模型的精准尺寸可以帮助工程师在紧凑的设备内部找到最合适的安装位置，避免出现装配干涉。如果是用在太阳能离网节点场景，电容通常会配合肖特基二极管使用，防止太阳能板无输出时电容反向倒灌电流，这部分电路的结构布局也可以依托这款电容模型的位置来做周边器件的排布，提高整体空间利用率。
