DIN标准方形电磁阀接线接头结构设计

　　在工业流体控制回路里，电磁阀作为气路、液路通断与换向的核心执行元件，其接线端的连接可靠性直接决定整套系统的运行稳定性，这款DIN型电磁阀接头，就是针对工业场景下电磁阀接线端的标准化连接需求设计的适配部件。

　　从实际应用场景来看，这类接头广泛适配符合DIN43650标准的各类电磁阀，覆盖气动控制回路、液压动力单元、工业自动化流水线阀岛、暖通流体控制、水处理设备阀组等多个场景，不管是工厂车间里的气动工装夹具控制回路，还是液压站里的压力、方向控制阀接线端，都能看到这类接头的身影，它的核心作用是实现电磁阀线圈与外部控制线路的快速、可靠连接，同时为接线端提供物理防护，避免车间里的切削液飞溅、粉尘沉积、意外触碰导致的接线短路、松脱、绝缘失效等问题。

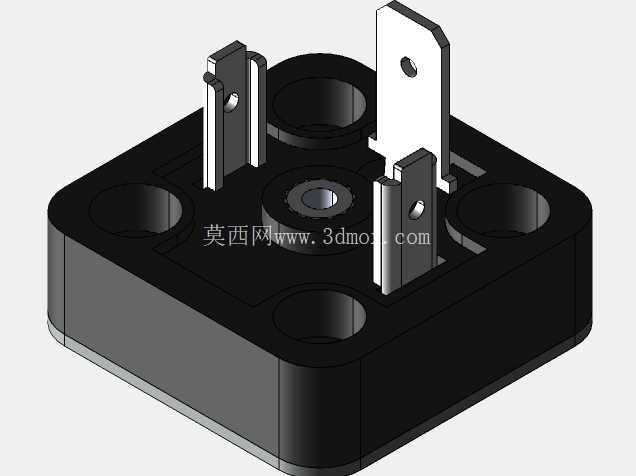

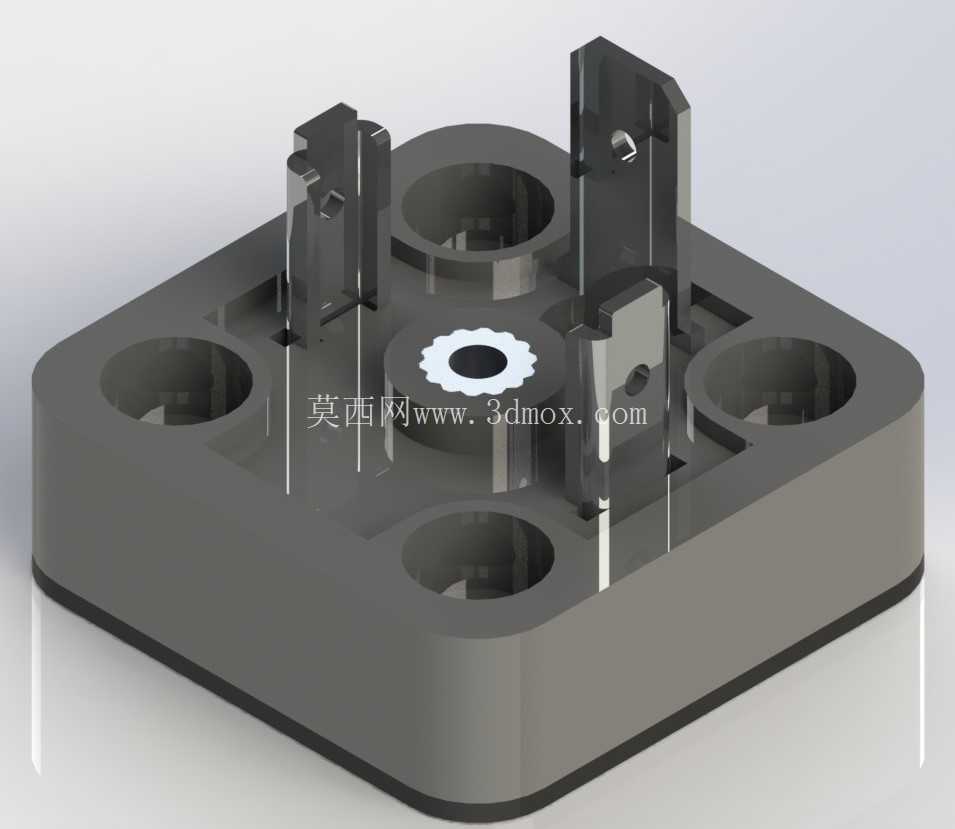

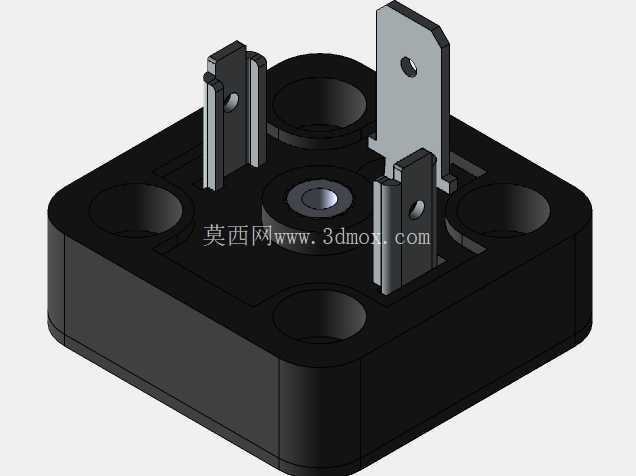

　　从功能特性上看，这款接头采用方形基座设计，基座上预留了四个对称分布的安装通孔，这四个孔的位置完全匹配标准DIN电磁阀接线座的安装螺孔位置，安装时直接将接头对准阀座的接线柱，通过螺丝穿过四个安装孔即可完成固定，不需要额外做适配加工，安装对位非常方便，能有效减少现场装配的对位时间。基座中间的接线区域设置了三个独立的接线插片位，分别对应电源正、负以及接地端，插片采用立式排布，接线时可以直接将导线压接端子后插入插片锁紧，不需要在阀端做复杂的焊接作业，后期维护更换时也能快速拆线，不需要破坏原有线路。

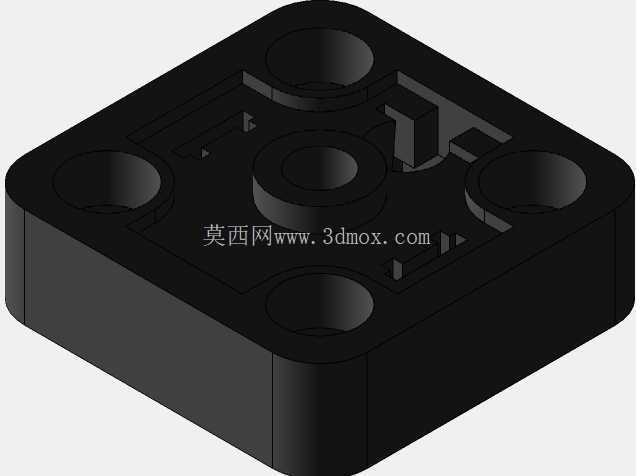

　　设计思路上，这款接头完全遵循DIN标准的安装尺寸规范做结构适配，基座主体采用方形带圆角的结构，边角做圆弧过渡，既避免了尖锐边角在安装时划伤操作人员，也能减少应力集中，提升塑料基座的抗冲击能力。基座上的定位凸台结构，在安装时可以直接嵌入电磁阀接线座的对应凹槽内，实现安装时的快速对位，避免装反、装偏导致的插片弯折、接触不良问题。中间的密封结构预留位，可以配套安装橡胶密封垫，当接头扣合在阀座上时，密封垫会填充接头与阀座之间的缝隙，达到IP65级别的防护能力，能够阻挡车间内的水雾、粉尘进入接线腔，即使在有切削液飞溅的机加工车间、或者湿度较高的水处理车间，也能保证接线端的绝缘性能稳定。

　　从安装边界与尺寸适配来看，这款接头的基座边长完全符合DIN43650A型接头的标准尺寸，安装孔中心距与标准阀座完全一致，插片的间距、伸出高度也严格遵循标准规范，不需要对原有电磁阀做任何改造就能直接替换安装。接头的整体高度控制在标准范围内，安装完成后不会超出电磁阀本体的安装边界，在阀组密集排布的阀岛场景下，相邻阀之间不会因为接头尺寸过大出现干涉，能够满足密集安装的空间要求。接线腔内部预留了足够的导线容纳空间，可以适配线径0.5-1.5平方毫米的多股控制导线，导线引入端可以配套标准的电缆防水接头，锁紧后可以固定电缆，避免设备运行时的振动拉扯导线导致接线松脱。

　　在实际使用中，这类接头的结构设计充分考虑了工业现场的维护需求，不需要特殊工具就能完成拆装，插片的导电部分做了镀锡处理，能够抗氧化，长期在工业环境下使用也不会出现接触电阻过大导致的发热问题。基座上的卡扣结构可以和配套的上盖紧密扣合，不需要额外打胶就能实现防护，后期检修时只需要撬开卡扣就能打开上盖检查接线，维护效率非常高。不同于非标准的定制接头，这款完全遵循DIN标准的接头具备极强的通用性，不管是气动电磁阀还是液压电磁阀，只要符合对应的DIN接线座标准，都能直接适配，能够减少设备备件的种类，降低现场运维的备件库存压力。
