对夹式硅片调节蝶阀三维结构设计

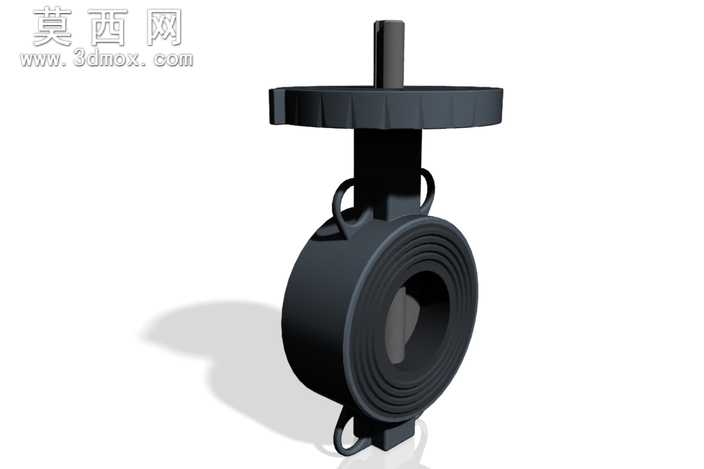

本模型为手动对夹式硅片蝶阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循阀门行业通用设计规范，对各部件的配合公差、装配关系进行了精准还原。整体结构分为驱动操作段、阀杆传动段、阀体密封段、对夹连接段四个核心部分，操作端采用防滑手轮设计，手轮边缘做了滚花防滑纹理处理，建模时通过阵列特征实现均匀的防滑齿结构，保证操作时的摩擦力符合手动操作的人机工程要求。阀杆采用一体式传动结构，与阀板的连接部位做了扁位防转设计，建模时通过拉伸切除特征完成扁位结构，保证扭矩传递过程中不会出现打滑失效的问题。阀体部分采用对夹式连接结构，两端的密封面做了多层同心圆密封槽设计，建模时通过旋转凸台与切除特征完成槽体结构，可适配不同厚度的管道法兰密封垫，保证安装后的密封性能。阀板采用硅片式流线型结构，建模时通过曲面放样、加厚特征完成阀板的流线型轮廓，可降低流体通过时的阻力损失，阀板边缘做了圆弧过渡处理，与阀体内壁的密封配合面做了精密的间隙控制，保证阀门启闭过程中不会出现卡滞问题。材质渲染方面，手轮、阀体、阀杆均采用哑光铸铁材质，通过调整材质的粗糙度、金属度参数还原铸铁件的哑光磨砂质感，密封部位采用丁腈橡胶材质，调整材质的漫反射颜色与光泽度参数还原橡胶件的半哑光弹性质感，整体渲染效果真实还原了工业阀门的实际外观。设计过程中充分考虑了阀门的实际安装场景，对夹连接的耳轴结构做了加强筋设计，通过筋特征提升耳轴部位的结构强度，可承受管道安装时的螺栓锁紧力，避免安装过程中出现阀体变形的问题。各部件的装配关系完全按照实际产品的装配顺序构建，可直接用于生成工程图纸、装配指导文件，也可用于流体仿真分析的前置模型，验证阀门在不同开度下的流体阻力、流量特性参数。
